2018 FIAT TIPO 5DOORS STATION WAGON Drift- og vedlikeholdshåndbok (in Norwegian)

ADVARSEL Figurene er kun veiledende
for montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
Gruppe 0 og 0+
Barn inntil 13 kg skal sitte i en
bakovervendt bilbarnestol av typen som
er indikert i fig. 96 som støtter hodet og
ikke belaster nakken ved kraftige
hastighetsreduksjoner.
Barnesetet holdes fast av bilens
setebelter som vist i og skal holde
barnet fast ved hjelp av de innebygde
beltene i barnesetet.Gruppe 1
Når barnet veier 9 til 18 kg kan det sitte
i en forovervendt bilbarnestol fig. 97.
Gruppe 2
Barn som veier mellom 15 og 25 kg
kan sikres direkte med bilens bilbelter
fig. 98.Bilbarnestolenes funksjon er kun å gi
barnet riktig sittestilling i forhold til
bilbeltene, slik at det diagonale beltet
ligger inntil overkroppen, og aldri på
halsen, og at det horisontale hoftebeltet
ligger over hoftepartiet, og ikke over
barnets mage.
Gruppe 3
Det finnes spesielle sikringsutstyr for
barn på mellom 22 og 36 kg, som gjør
det mulig å plassere sikkerhetsbeltene
korrekt.
I fig. 99 vises et eksempel på korrekt
sittestilling for barnet i baksetet.
Når barnet er over 1,50 m høyt, kan det
bruke bilbeltene som de voksne.
9606096J0001EM
9706096J0002EM
9806096J0003EM
9906096J0004EM
87

PASSASJERERSETETS EGNETHET FOR BRUK AV UNIVERSALI BILBARNESTOLER
Bilen oppfyller kravene som stilles i de nye europeiske forskriftene 2000/3/EF om egnethet for montering av bilbarnestoler på de
forskjellige stedene i bilen, i henhold til følgende tabell:
Plassering av Universal bilbarnestol
Gruppe VektgrupperForsetepassasjer
(*)Passasjerer bak i
midtenPassasjerer bak
på sidene Airbag i funksjon Airbag ikke i
funksjon
Gruppe 0 til 13 kg X U X U
Gruppe 0+ til 13 kg X U X U
Gruppe 1 9-18 kg X U X U
Gruppe 2 15-25 kg U U X U
Gruppe 3 22-36 kg U U X U
(*)VIKTIG: Montere ALDRI barneseter i forsetet med ryggen mot kjøreretningen hvis airbagen er på. Hvis man ønsker å montere barnesetet foran med ryggen mot
kjøreretningen, må airbagen deaktiveres (se beskrivelsen i avsnittet "Ekstra beskyttelsessystem (SRS) - Kollisjonspute")
X = Setet er ikke egnet for barn i denne vektklasse.
U = Egnet for sikringssystemer i kategorien "Universelt", i henhold til den europeiske standarden ECE-R44 for de angitte
"Grupper".
88
SIKKERHET

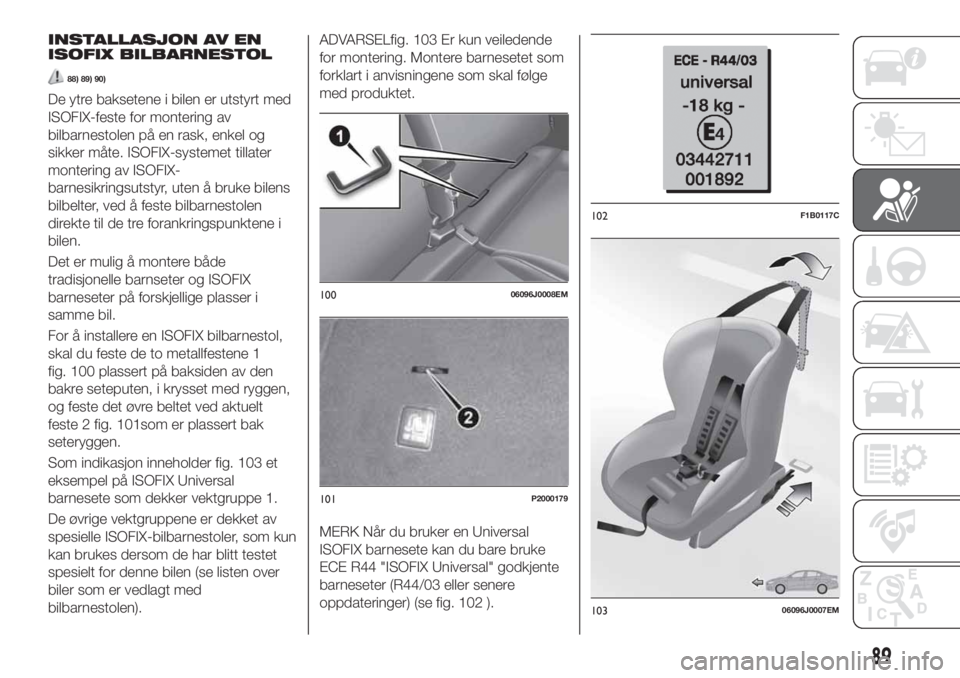

INSTALLASJON AV EN
ISOFIX BILBARNESTOL
88) 89) 90)
De ytre baksetene i bilen er utstyrt med
ISOFIX-feste for montering av
bilbarnestolen på en rask, enkel og
sikker måte. ISOFIX-systemet tillater
montering av ISOFIX-
barnesikringsutstyr, uten å bruke bilens
bilbelter, ved å feste bilbarnestolen
direkte til de tre forankringspunktene i
bilen.
Det er mulig å montere både
tradisjonelle barnseter og ISOFIX
barneseter på forskjellige plasser i
samme bil.
For å installere en ISOFIX bilbarnestol,
skal du feste de to metallfestene 1
fig. 100 plassert på baksiden av den
bakre seteputen, i krysset med ryggen,
og feste det øvre beltet ved aktuelt
feste 2 fig. 101som er plassert bak
seteryggen.
Som indikasjon inneholder fig. 103 et
eksempel på ISOFIX Universal
barnesete som dekker vektgruppe 1.
De øvrige vektgruppene er dekket av
spesielle ISOFIX-bilbarnestoler, som kun
kan brukes dersom de har blitt testet
spesielt for denne bilen (se listen over
biler som er vedlagt med
bilbarnestolen).
ADVARSELfig. 103 Er kun veiledende
for montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
MERK Når du bruker en Universal
ISOFIX barnesete kan du bare bruke
ECE R44 "ISOFIX Universal" godkjente
barneseter (R44/03 eller senere
oppdateringer) (se fig. 102 ).
10006096J0008EM
101P2000179
102F1B0117C
10306096J0007EM
89

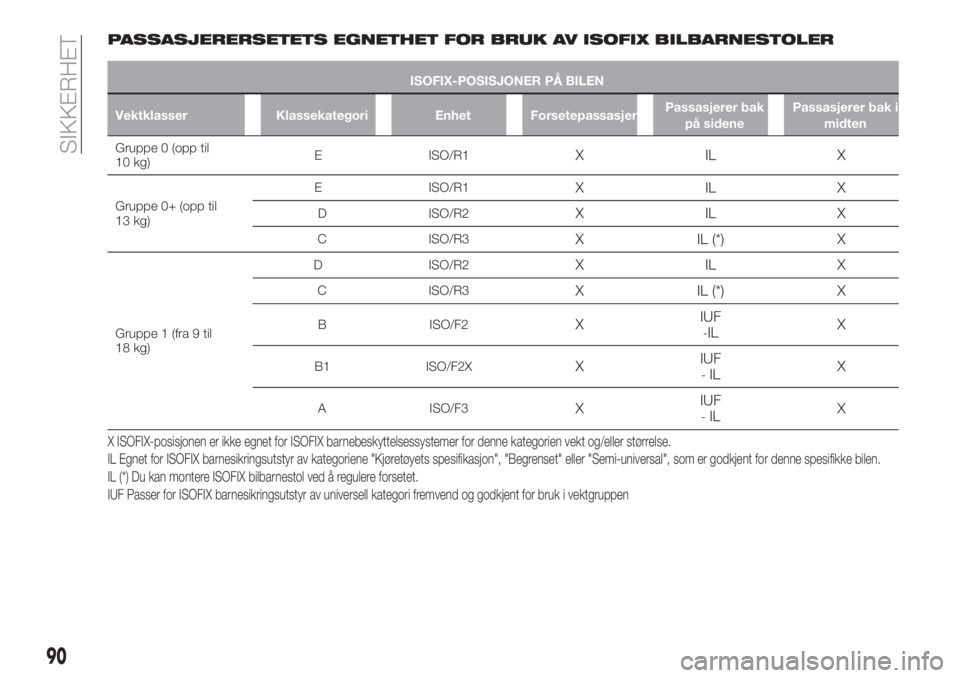

PASSASJERERSETETS EGNETHET FOR BRUK AV ISOFIX BILBARNESTOLER
ISOFIX-POSISJONER PÅ BILEN
Vektklasser Klassekategori Enhet ForsetepassasjerPassasjerer bak
på sidenePassasjerer bak i
midten
Gruppe 0 (opp til
10 kg)E ISO/R1XILX
Gruppe 0+ (opp til
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (fra 9 til
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-posisjonen er ikke egnet for ISOFIX barnebeskyttelsessystemer for denne kategorien vekt og/eller størrelse.
IL Egnet for ISOFIX barnesikringsutstyr av kategoriene "Kjøretøyets spesifikasjon", "Begrenset" eller "Semi-universal", som er godkjent for denne spesifikke bilen.
IL (*) Du kan montere ISOFIX bilbarnestol ved å regulere forsetet.
IUF Passer for ISOFIX barnesikringsutstyr av universell kategori fremvend og godkjent for bruk i vektgruppen
90
SIKKERHET

PASSASJERERSETETS
EGNETHET FOR BRUK AV
i-Size BARNESETER
Bilens ytre bakseter er typegodkjent for
å gi plass til den nyeste generasjonen
i-Size bilbarnestoler.
Disse setene, bygd og sertifisert i
henhold til i-Size forskriften (ECE R129),
sikrer høyere sikkerhetsforhold for
transport av barn i bil:
plikt å transportere barnet vendt mot
kjøreretningen til barnet er 15 måneder;
økning av beskyttelsen som
bilbarnestolen tilbyr ved sidekollisjoner;
oppmuntre til bruk av ISOFIX-
systemet for å hindre gal montering av
bilbarnestolen;
større effektivitet i valg av
bilbarnestol, som ikke lenger er basert
på vekten, uten på barnets lengde;
bedre kompatibilitet mellom bilsetene
bilen og bilbarnestolene:
i-Size-bilbarnestolene kan betraktes
som "Super ISOFIX," fordi kan
installeres perfekt på typegodkjente
plaser for i-Size, men kan også
installeres i posisjoner som er
ISOFIX-typegodkjente (ECE R44).
NOTE Bilens seter, typegodkjente
i-Size er markert med symbolet som er
vist i fig. 104.
104F1B0124C
91

Tabellen nedenfor, i henhold til europeisk lovgivning ECE 129, indikerer muligheten for å installere i-Size bilbarnestoler.
i-Size-POSISJONER PÅ BILEN
Enhet ForsetepassasjerPassasjerer bak
på sidenePassasjerer bak i
midten
Bilbarnestoler i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: egnet for i-Size Universal bilbarnestoler, montert bakovervendte i kjøreretningen.
X: setet er ikke egnet for bilbarnestoler i-Size Universal.
92
SIKKERHET

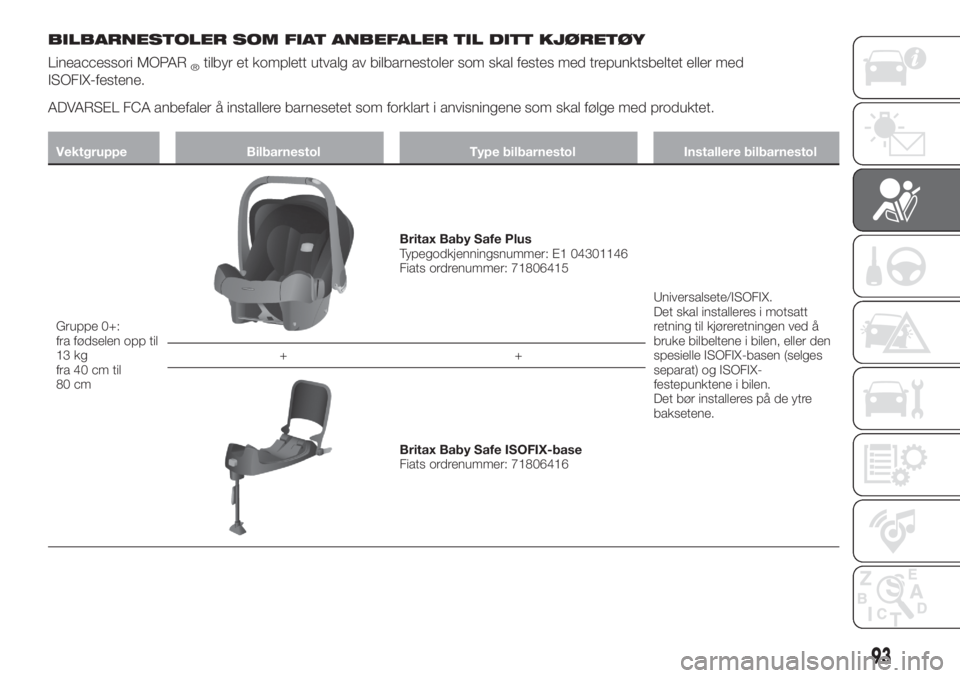

BILBARNESTOLER SOM FIAT ANBEFALER TIL DITT KJØRETØY
Lineaccessori MOPAR®tilbyr et komplett utvalg av bilbarnestoler som skal festes med trepunktsbeltet eller med
ISOFIX-festene.
ADVARSEL FCA anbefaler å installere barnesetet som forklart i anvisningene som skal følge med produktet.
Vektgruppe Bilbarnestol Type bilbarnestol Installere bilbarnestol
Gruppe 0+:
fra fødselen opp til
13 kg
fra 40 cm til
80 cm
Britax Baby Safe Plus
Typegodkjenningsnummer: E1 04301146
Fiats ordrenummer: 71806415
Universalsete/ISOFIX.
Det skal installeres i motsatt
retning til kjøreretningen ved å
bruke bilbeltene i bilen, eller den
spesielle ISOFIX-basen (selges
separat) og ISOFIX-
festepunktene i bilen.
Det bør installeres på de ytre
baksetene. ++
Britax Baby Safe ISOFIX-base
Fiats ordrenummer: 71806416
93

Vektgruppe Bilbarnestol Type bilbarnestol Installere bilbarnestol
Gruppe 1:
fra 9 til 18 kg
fra 67 cm til
105 cm
Fair G0/1S
Typegodkjenningsnummer: E4 04443718
Fiats ordrenummer: 71807388
Universalsete/ISOFIX.
Den kan installeres ved hjelp av
bilbeltene alene (kun i
kjøreretningen) eller ved hjelp av
bilens ISOFIX-festen.
FCA anbefaler å installere det,
ved hjelp av ISOFIX-plattformen
bakovervendt (RWF type "G" -
kjøpes separat), eller
ISOFIX-plattformen rettet i
kjøreretningen (FWF "A" - kjøpes
separat) og den stive
hodestøtten (kjøpes separat) og
ISOFIX-festene i bilen.
Det bør installeres på de ytre
baksetene. ++
Referanse A: Plattform Fair ISOFIX
RWF type "G" for G 0/1S
Fiats ordrenummer: 71807455
eller
Referanse B: Plattform Fair ISOFIX
FWF type "A" for G 0/1S
Fiats ordrenummer: 71805364
++
Styv hodestøtte FAIR
Fiats ordrenummer: 71807387
94
SIKKERHET
