Vektgruppe Bilbarnestol Type bilbarnestol Installere bilbarnestol
Gruppe 2:
fra 15 til 25 kg
fra 95 cm til
135 cmTakata Maxi Plus
Typegodkjenningsnummer: E4 0444 4003
Fiats ordrenummer: 50547087Det bare installeres forovervendt,
med bilens trepunktsbelte og
eventuelt ISOFIX-festene.
Fiat anbefaler å montere det
med kjøretøyets
ISOFIX-fester.
Det bør installeres på de ytre
baksetene.
Fiat tilråder at manalltidbruker
seteryggen til barna er 135 cm
høye.
Gruppe 3:
fra 22 til 36 kg
fra 136 cm til
150 cm
Takata Maxi Plus
Typegodkjenningsnummer: E4 0444 4003
Fiats ordrenummer: 50547087Det bare installeres forovervendt,
med bilens trepunktsbelte og
eventuelt ISOFIX-festene.
Fiat anbefaler å montere det
med kjøretøyets
ISOFIX-fester.
Det bør installeres på de ytre
baksetene.
95

Grunnleggende advarsler som skal
følges for å transportere barn trygt
Montere barnesetet i baksetet som
er det tryggeste stedet i tilfelle
sammenstøt.
Oppretthold så lenge som mulig
barnesetet vendt bakover, muligens
opp til barnet er 3-4 år.
Hvis den fremre passasjerens
kollisjonsputen er deaktivert, sjekk alltid
at varsellampen lyser kontinuerlig på
panelet på dashbordet, for å bekrefte
deaktiveringen.
Følg nøye bruksanvisningen som
inngår med bilbarnestolen. Oppbevar
den i bilen, sammen med dokumentene
og denne håndboken. Bruk ikke
bilbarnestoler du ikke har
bruksanvisninger til.
Alle sikringssystemer er kun ment for
én person. La aldri to barn sitte
samtidig med samme sikkerhetsbelte.
Kontrollere alltid at beltet ikke ligger
over barnets hals.
Kontrollere alltid at bilbeltet sitter fast,
ved å prøve å trekke i det.
Pass på at barnet ikke sitter i gal
stilling eller åpner beltene under kjøring.
Ikke la barnet sette den diagonale
delen av bilbeltet under armen eller bak
ryggen.
Kjør aldri med barnet på fanget, selv
om det er spedbarn. Ingen er i stand til
å holde det fast ved en kollisjon.
Hvis kjøretøyet har vært innblandet i
en ulykke, skal barnesetet skiftes ut
med et nytt. Man må også bytte ut
isofix-festet eller sikkerhetsbeltet,
avhengig av type barnesete.
Alle barneseter som monteres i biles
kjøreretning på det ytterste baksete,
uavhengig av hvilken vektkategori
barnesete tilhører, skal monteres etter
at man først har fjernet nakkestøtten i
baksetet hvor barnesetet skal
monteres. Dette gjelder ikke for
barneseter som består av bare pute
(uten ryggstøtte). Slike seter skal
installeres med nakkestøtten på
seteryggen.
FORSIKTIG
80)ALVORLIG FARE Bakovervendte
bilbarnestoler må IKKE monteres på
forsetet hvis kollisjonsputen for passasjeren
foran er innkoblet. Dersom kollisjonsputen
aktiveres ved et sammenstøt, kan den
påføre at barnet får dødelige skader,
uavhengig av hvor alvorlig sammenstøtet
er. Vi anbefaler at du lar barnet sitte i
barnesetet på baksetet: der er det best
beskyttet ved sammenstøt.81)Forpliktelsen at deaktivere
kollisjonsputen hvis du installerer en
bilbarnestol vend mot kjøreretningen vises
med riktige symboler på etiketten som
befinner seg på solskjermen. Følg alltid
indikasjonene som står på solskjermen på
passasjersiden (se avsnittet "Ekstra
beskyttelsessystem (SRS) -
Kollisjonsputer").
82)Dersom det er nødvendig å la barnet
sitte i en bakovervendt bilbarnestol på
passasjersetet, må kollisjonsputene foran
og på siden av passasjersetet (Side bag)
kobles ut via Connect-systemets
hovedmeny (se beskrivelsen i avsnittet
"Ekstra vernesystem (SRS) -
Kollisjonspute", skal du kontrollere
deaktiveringen ved hjelp av lysdioden LED
på instrumentpanelet. Passasjersetet
må dessuten skyves helt tilbake, slik at
bilbarnestolen eventuelt ikke kommer i
berøring med dashbordet.
83)Ikke flytt setet foran eller bak i nærvær
av et barn som sitter eller er plassert i
bilbarnestolen
84)En gal montering av bilsetet kan
deaktivere sikkerhetssystemet. Skulle det
skje en ulykke, vil bilbarnestolen løsne og
barnet kunne få alvorlige eller dødelige
skader. For installasjon av et system for
beskyttelse for spedbarn eller barn skal du
følge instruksjonene fra produsenten.
85)Når systemet av barnevernet ikke
brukes, fest den med bilbelte eller bruk
ISOFIX festeanordninger eller fjern den fra
bilen. La ikke barn sitte uten bilbelte inne i
bilen. Dette hindrer skader på
passasjerene, i tilfelle av en bråstopp eller
ulykke.
96
SIKKERHET

86)Når du har installert en bilbarnestol,
skal du ikke flytte setet: fjern alltid setet før
du utfør noen form for regulering.
87)Pass alltid på at den diagonale delen
av bilbeltet ikke løper under armene på
barnet eller bak barnets rygg. Ved en
kollisjon, vil bilbeltet ikke være i stand til å
holde kvar barnet, med risiko for å
forårsake alvorlige eller livstruende skader.
Barnet må derfor alltid ha på sig sitt
sikkerhetsbelte korrekt.
88)Ikke bruk samme lavere forankring for å
installere mer enn ett system for
beskyttelse for barn.
89)Hvis bilbarnestolen ISOFIX Universal
ikke er fastsatt med alle tre festene, vil setet
ikke være i stand til å beskytte barnet ditt
riktig. Skulle det skje en ulykke, vil barnet
kunne få alvorlige eller dødelige skader.
90)Barnesetet må bare monteres mens
bilen står stille. Bilbarnesetet er riktig
forankret til de forberedte brakettene når
klikkende lyd blir hørt for å sikre låsingen.
Følg alltid instruksjonene for montering,
demontering og posisjonering av
bilbarnestolen som produsenten er skyldig
at forsyne deg med.EKSTRA
BESKYTTELSES-
SYSTEM (SRS) -
KOLLISJONSPUTE
Bilen er utstyrt med:
kollisjonspute foran for føreren;
kollisjonspute foran for passasjer;
sidekollisjonsputer foran for å
beskytte bekken, bryst og skulder
(sidekollisjonsputer) for fører og
forsetepassasjer;
sidekollisjonsputer for
hodebeskyttelse av passasjerene i
forsetene og baksetene på siden
(Window bag).
Plasseringen av kollisjonsputen er
merket på bilen med teksten "AIRBAG"
i midten av rattet, instrumentpanelet, på
sideveggens bekledning eller på en
etiketten nær kollisjonsputens
utløsningspunkter.
FRONT-
KOLLISJONSPUTER
Ved middels/meget alvorlige
frontkollisjoner beskyttes passasjerene
som sitter foran av frontkollisjonsputene
(fører-/passasjerside) som blåses opp
og legger seg mellom passasjeren og
rattet eller dashbordet.
Hvis kollisjonsputene ikke har blitt utløst
under andre typer sammenstøt (fra
siden, bakfra, ved velting, osv.), betyr
ikke dette at systemet ikke fungerer.Frontkollisjonsputene (fører, passasjer)
erstatter ikke sikkerhetsbeltene, men er
en tilleggssikkerhet: sikkerhetsbeltet
skal derfor alltid brukes, slik lovene i
Europa og de fleste utenomeuropeiske
land påbyr det.
I kollisjonsøyeblikket vil et menneske
uten sikkerhetsbelte bli kastet fremover
og kunne treffe kollisjonsputen som er i
ferd med å åpne seg. I dette tilfellet gir
kollisjonsputen redusert beskyttelse.
Det er mulig at frontkollisjonsputene
ikke utløses i følgende tilfeller:
frontkollisjon med meget
deformerbare gjenstander som ikke
påvirker bilens frontdeler (f.eks.
støtfangeren mot autovernet).
når bilen kiler seg inn under andre
kjøretøy eller beskyttende barrierer
(f.eks. under lastebiler eller autovern).
Kollisjonsputene utløses i disse tilfellene
ikke fordi de sannsynligvis ikke vil kunne
gi noen mer effektiv beskyttelse i tillegg,
enn den sikkerhetsbeltene gir. Derfor
har det ingen hensikt at de skal utløses.
Manglende utløsing i disse tilfellene er
derfor ikke tegn på at systemet ikke
fungerer korrekt.
Frontkollisjonsputene på fører- og
passasjersiden er konstruert og
avpasset for å gi best mulig beskyttelse
til passasjerene som sitter fastspent
med sikkerhetsbelte i forsetene.
97

Når de er blåst helt opp, fyller de
størstedelen av mellomrommet mellom
rattet og føreren, og mellom
instrumentpanelet og passasjeren.
Ved mindre alvorlige frontkollisjoner
(hvor sikkerhetsbeltenes virkning er
tilstrekkelig) utløses ikke
kollisjonsputene. Derfor må man alltid
bruke sikkerhetsbeltet, som under alle
omstendigheter holder passasjeren i
korrekt stilling ved en frontkollisjon.
Kollisjonspute foran på førersiden
Denne består av en pute som ligger
skjult i et rom midt på rattet, og som
blåses øyeblikkelig opp fig. 105.Kollisjonspute foran på
passasjerside
Den består av en pute som blåser seg
øyeblikkelig opp, og som ligger skjult i
et rom i dashbordet fig. 106. Denne er
større enn puten på førersiden.Kollisjonspute foran på
passasjersiden og barneseter
Bilbarnestoler som er montert i motsatt
retning i forhold til kjøreretningen må
ALDRImonteres i forseter som har
aktivert kollisjonspute på
passasjersiden. Aktivering av
kollisjonsputen kan føre til dødelige
ulykke for barnet som transporteres.
FølgALLTIDanbefalingene på etiketten
som er plassert på solskjermen på
passasjersiden fig. 107.
10506106J0001EM
10606106J0002EM
10706106J0003EM
98
SIKKERHET

Deaktivering av kollisjonsputene på
passasjersiden: kollisjonspute foran
og kollisjonspute på siden for å
beskytte bekken, bryst og skulder
Hvis du trenger å transportere et barn i
en bakovervendt bilbarnestol i forsetet,
må du deaktivere passasjerens
kollisjonspute foran og
sidekollisjonsputene foran (Side bag).
For å deaktivere kollisjonsputene fra
menyen på dashbordet, se beskrivelsen
i avsnittet "Display" i kapittelet "Bli kjent
med instrumentpanelet".
Midt på instrumentbordet fig. 108 finnes
det et LED-lys
.
Når du setter tenningslåset på MAR,
tennes de to lysdiodene i omtrent
8 sekunder. Dersom dette ikke skjer,
må man kontakte Fiats servicenett. I de
første sekundene når LED-lampen
tennes, viser den ikke den reelle
tilstanden for passasjersikkerheten,
men den kontrollerer bare at
beskyttelsen fungerer som den skal.
Etter sjekken, som varer noen
sekunder, vil lysdiodene indikere
beskyttelsesstatusen for kollisjonsputen
på passasjersiden.Passajervern aktivert:lysdioden
er avskrudd.
Passasjervern deaktivert: lysdioden
lyser stadig.
LED-lampene kan belyses med
forskjellige intensitetsgrader i henhold til
kjøretøyets tilstand. Intensiteten kan
også variere i samme nøkkelsekvens.
108P2000023-000-000
99

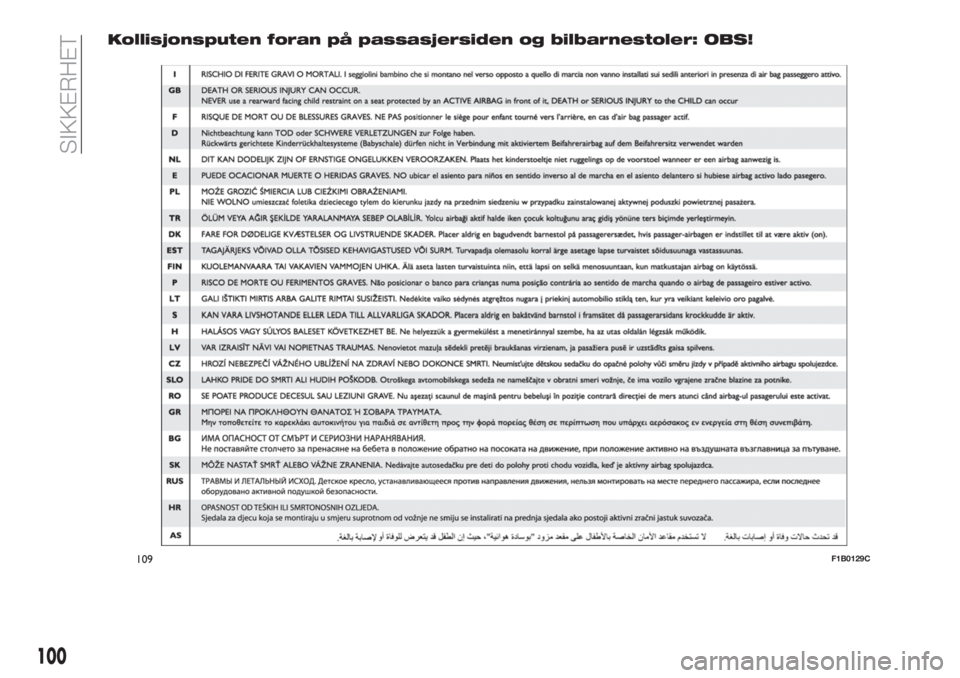

Kollisjonsputen foran på passasjersiden og bilbarnestoler: OBS!
109F1B0129C
100
SIKKERHET

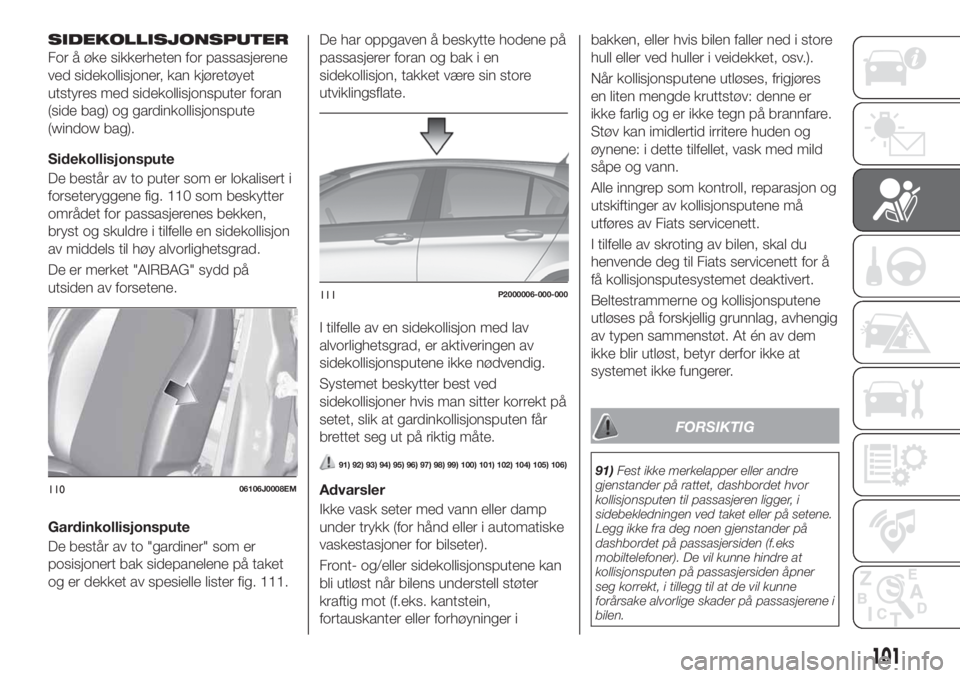

SIDEKOLLISJONSPUTER
For å øke sikkerheten for passasjerene
ved sidekollisjoner, kan kjøretøyet
utstyres med sidekollisjonsputer foran
(side bag) og gardinkollisjonspute
(window bag).
Sidekollisjonspute
De består av to puter som er lokalisert i
forseteryggene fig. 110 som beskytter
området for passasjerenes bekken,
bryst og skuldre i tilfelle en sidekollisjon
av middels til høy alvorlighetsgrad.
De er merket "AIRBAG" sydd på
utsiden av forsetene.
Gardinkollisjonspute
De består av to "gardiner" som er
posisjonert bak sidepanelene på taket
og er dekket av spesielle lister fig. 111.De har oppgaven å beskytte hodene på
passasjerer foran og bak i en
sidekollisjon, takket være sin store
utviklingsflate.
I tilfelle av en sidekollisjon med lav
alvorlighetsgrad, er aktiveringen av
sidekollisjonsputene ikke nødvendig.
Systemet beskytter best ved
sidekollisjoner hvis man sitter korrekt på
setet, slik at gardinkollisjonsputen får
brettet seg ut på riktig måte.
91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 104) 105) 106)
Advarsler
Ikke vask seter med vann eller damp
under trykk (for hånd eller i automatiske
vaskestasjoner for bilseter).
Front- og/eller sidekollisjonsputene kan
bli utløst når bilens understell støter
kraftig mot (f.eks. kantstein,
fortauskanter eller forhøyninger ibakken, eller hvis bilen faller ned i store
hull eller ved huller i veidekket, osv.).
Når kollisjonsputene utløses, frigjøres
en liten mengde kruttstøv: denne er
ikke farlig og er ikke tegn på brannfare.
Støv kan imidlertid irritere huden og
øynene: i dette tilfellet, vask med mild
såpe og vann.
Alle inngrep som kontroll, reparasjon og
utskiftinger av kollisjonsputene må
utføres av Fiats servicenett.
I tilfelle av skroting av bilen, skal du
henvende deg til Fiats servicenett for å
få kollisjonsputesystemet deaktivert.
Beltestrammerne og kollisjonsputene
utløses på forskjellig grunnlag, avhengig
av typen sammenstøt. At én av dem
ikke blir utløst, betyr derfor ikke at
systemet ikke fungerer.
FORSIKTIG
91)Fest ikke merkelapper eller andre
gjenstander på rattet, dashbordet hvor
kollisjonsputen til passasjeren ligger, i
sidebekledningen ved taket eller på setene.
Legg ikke fra deg noen gjenstander på
dashbordet på passasjersiden (f.eks
mobiltelefoner). De vil kunne hindre at
kollisjonsputen på passasjersiden åpner
seg korrekt, i tillegg til at de vil kunne
forårsake alvorlige skader på passasjerene i
bilen.
11006106J0008EM
111P2000006-000-000
101

92)Ha alltid hendene på rattets kant slik at
kollisjonsputen kan blåses opp uten
hindringer i hendelse av kollisjon. Ikke kjør
med kroppen bøyd forover, uten hold
seteryggen i oppreist stilling og lene ryggen
godt.
93)Hvis kollisjonsputen på passasjersiden
er aktivert, skal du IKKE montere
bilbarnestoler som er vendt mot
kjøreretningen på forsetet hvis
kollisjonsputen for passasjeren foran er
innkoblet. Dersom kollisjonsputen aktiveres
ved et kollisjon, kan den påføre at barnet
får dødelige skader, uavhengig av hvor
alvorlig sammenstøtet er. Derfor må
sidekollisjonsputen for passasjerer alltid
kobles ut hvis man monterer et
bakovervendt barnesete på passasjersetet
foran. Passasjersetet foran må dessuten
skyves helt tilbake, slik at barnesetet
eventuelt ikke kommer i berøring med
dashbordet. Koble inn kollisjonsputen på
passasjersiden men én gang når du fjerner
barnesetet fra forsetet.
94)For å deaktivere kollisjonsputene fra
menyen på instrumentpanelet, se
beskrivelsen i avsnittet "Menyelementer" i
kapittelet "Lær kjenne dit instrumentpanel".
95)Ikke koble stive gjenstander til
kleskroker og støttehåndtak.
96)Ikke hvil hodet, armene eller albuene på
døren, vinduene eller i området hvor
window-bag ligger. Det kan medføre risiko
for skader hvis kollisjonsputen plutselig
skulle utløses.
97)Stikk aldri hodet, armene eller albuene
ut av vinduet.
98)Hvis kontrollampen
ikke tennes, når
du bringer tenningsbryteren til MAR eller
om den forblir på når du kjører, kan dette
være en feil i sikkerhetssystemene;i dette tilfelle kan kollisjonsputene eller
strammerne ikke kan utløses i tilfelle støt
eller i et mer begrenset antall tilfeller, kan de
utløses på gal måte. Før du fortsetter, ta
kontakt med Fiats servicenett for å få
systemet kontrollert umiddelbart.
99)Dersom det oppstår en feil med
LED-lyset
(på rammen på
instrumentbordet), tennes varsellampen
på instrumentpanelet og airbagene på
passasjersiden blir slått av.
100)I nærvær av sidekollisjonsputer, skal
du ikke dekke ryggen av forsetene med
klednader eller deksler.
101)Ikke reis med objekter i fanget, foran
brystet, og ha aldri en pipe eller blyant
mellom leppene. Ved sammenstøt med
airbagen kan det føre til alvorlige skader.
102)Hvis bilen er stjålet eller er blitt utsatt
for forsøk på tyveri, hvis den har blitt
vandalisert eller utsatt for flom, skal du la
Fiats servicenett sjekke systemet.
103)Med startnøkkelen på MAR, kan
kollisjonsputene utløses også hvis bilen er
stillestående, selv om motoren er stoppet,
hvis den blir påkjørt av et annet kjøretøy. Så
selv når bilen står stille, må bilbarnestoler
som er montert i motsatt retning i
løpsretningen ikke monteres på
passasjersetet i nærvær av aktivert
kollisjonspute på passasjersiden. Dersom
kollisjonsputen aktiveres ved et
sammenstøt, kan den påføre at barnet får
dødelige skader. Derfor må
sidekollisjonsputen for passasjerer alltid
kobles ut hvis man monterer et
bakovervendt barnesete på passasjersetet
foran. Passasjersetet foran må dessuten
skyves helt tilbake, slik at barnesetet
eventuelt ikke kommer i berøring med
dashbordet.Koble inn kollisjonsputen på passasjersiden
men én gang når du fjerner barnesetet fra
forsetet. Vi må også minne om at hvis
nøkkelen står på STOP vil ingen av
sikkerhetsanordningene bli utløst
(kollisjonsputer eller beltestrammer) hvis
det oppstår et sammenstøt. Når
anordningene ikke utløses i slike tilfeller,
betyr det derfor ikke at det har oppstått en
funksjonsfeil i systemet.
104)Funksjonsfeil på kontrollampen
indikeres av at et symbol for feil på
kollisjonsputen blir vist på displayet på
instrumentpanelet, og av en dedikert
melding som blir vist (eller på gjeldende
versjoner, med aktivering av kontrollampen
for generelt feil i blinkende modus). De
pyrotekniske ladningene blir ikke inaktivert.
Før du fortsetter, ta kontakt med Fiats
servicenett for å få systemet kontrollert
umiddelbart.
105)Den fremre kollisjonsputen utløses
ved kollisjoner som er alvorligere enn
beltestrammernes kapasitet. Ved kollisjoner
i området mellom de to
aktiveringstersklene, er det derfor normalt
at det kun er beltestrammerne som blir
utløst.
106)Kollisjonsputen erstatter ikke bilbeltet,
uten øker bare dens effektivitet. Dessuten
utløses ikke frontkollisjonsputene ved
frontkollisjoner i lav hastighet, sammenstøt
fra siden, påkjørsel bakfra eller velting. I
disse tilfellene beskyttes passasjerene kun
av sikkerhetsbeltene, som alltid skal være
fastspent, og eventuelle sidekollisjonsputer.
102
SIKKERHET
