Nummerskiltlys
For å bytte lysepærer gjør som følger:
Bruk skrutrekkeren som følger med
og fjern det gjennomsiktige dekselet 1
fig. 155.
Roterer pæreholderenheten 2
fig. 156 mot klokken, fjerne pæren 3 og
skift den ut.
Monter det gjennomsiktige dekselet
og trykk forsiktig.
MERK Før du fjerner lampelinsen, sørg
for å beskytte tuppen av skrutrekkeren
(f.eks. med en klut), for ikke å skade
lampelinsen.
FORSIKTIG
139)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
140)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
141)Lyspærene skal bare skiftes når
motoren er slått av og kjøretøyet står slik at
det ikke utgjør noen fare for trafikken, og
arbeidet kan utføres i sikkerhet (se avsnittet
"Parkering"). Pass også på at motoren er
kald, for å unngå fare for brannskader.
142)Før du fortsetter med lampeskift, vent
til eksoskanalene er avkjølt: FARE FOR
FORBRENNINGER!
ADVARSEL
61)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.
155P1030157-000-000
15608026J0026EM
143

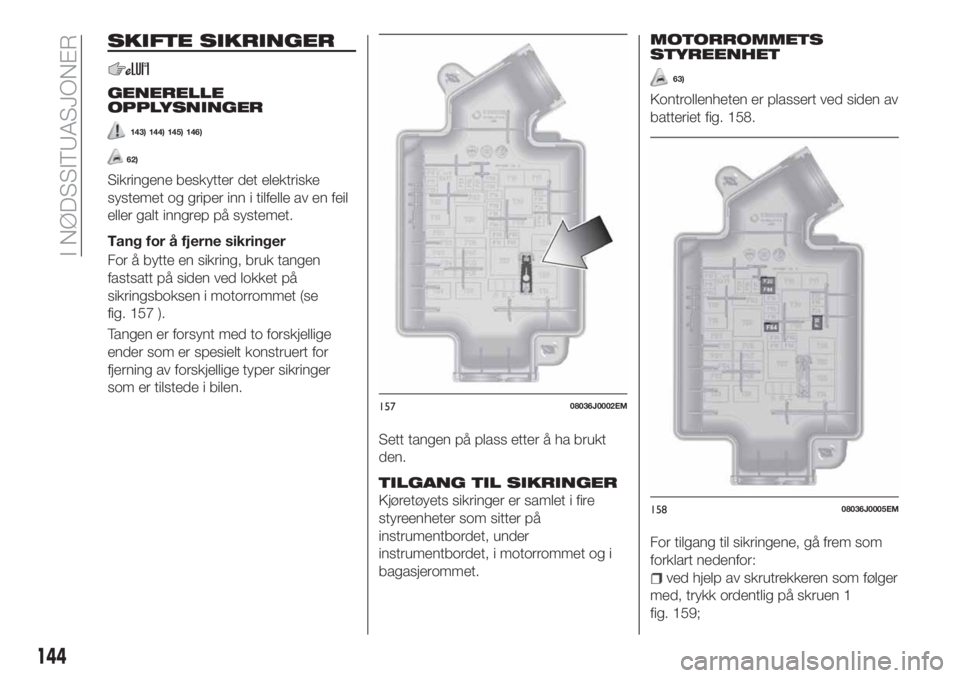

SKIFTE SIKRINGER
GENERELLE
OPPLYSNINGER
143) 144) 145) 146)
62)
Sikringene beskytter det elektriske
systemet og griper inn i tilfelle av en feil
eller galt inngrep på systemet.
Tang for å fjerne sikringer
For å bytte en sikring, bruk tangen
fastsatt på siden ved lokket på
sikringsboksen i motorrommet (se
fig. 157 ).
Tangen er forsynt med to forskjellige
ender som er spesielt konstruert for
fjerning av forskjellige typer sikringer
som er tilstede i bilen.
Sett tangen på plass etter å ha brukt
den.
TILGANG TIL SIKRINGER
Kjøretøyets sikringer er samlet i fire
styreenheter som sitter på
instrumentbordet, under
instrumentbordet, i motorrommet og i
bagasjerommet.
MOTORROMMETS
STYREENHET
63)
Kontrollenheten er plassert ved siden av
batteriet fig. 158.
For tilgang til sikringene, gå frem som
forklart nedenfor:
ved hjelp av skrutrekkeren som følger
med, trykk ordentlig på skruen 1
fig. 159;
15708036J0002EM
15808036J0005EM
144
I NØDSSITUASJONER

drei samtidig sakte skruen mot
klokken til den møter motstand (ikke
tvinge den over grensen);
løsne sakte skruen;
den vellykkede åpningen signaliseres
av at hele skruens hode sklir ut;
fjerne dekslet 2, slik at det glir opp
på sideskinnene, som er vist på figuren.
Det tall som identifiserer den bestemte
elektriske detaljen som tilsvarer hver
sikring er synlig på lokket.
Når sikringen er blitt bytt, gå frem som
forklart nedenfor:
sett tilbake lokk 2 i boksens
sideskinner;
la den gli helt fra topp til bunn;
Ved hjelp av skrutrekkeren som
følger med, trykk ordentlig på skruen 1.
drei samtidig sakte skruen med
klokken til den møter motstand (ikke
tvinge den over grensen);
løsne sakte skruen;
lukkingen signaliseres av at hele
skruens hode blir fiksert på plass.
DASHBOARDENS
STYREENHET
Enheten fig. 161 er plassert i samsvar
med venstre side ved rattstammen. For
å komme til sikringene, fjern det festede
lokket indikert i fig. 160, ved å dra det
mot deg.
15908036J0006EM
16006106J0005EM16108036J0009EM
145

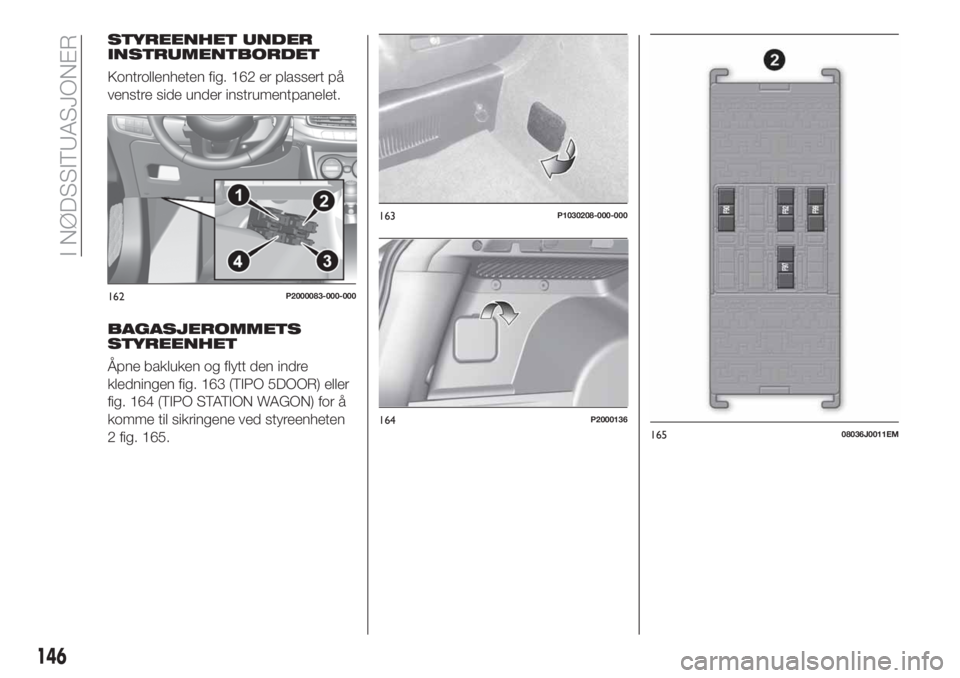

STYREENHET UNDER
INSTRUMENTBORDET
Kontrollenheten fig. 162 er plassert på
venstre side under instrumentpanelet.
BAGASJEROMMETS
STYREENHET
Åpne bakluken og flytt den indre
kledningen fig. 163 (TIPO 5DOOR) eller
fig. 164 (TIPO STATION WAGON) for å
komme til sikringene ved styreenheten
2 fig. 165.
162P2000083-000-000
163P1030208-000-000
164P2000136
16508036J0011EM
146
I NØDSSITUASJONER

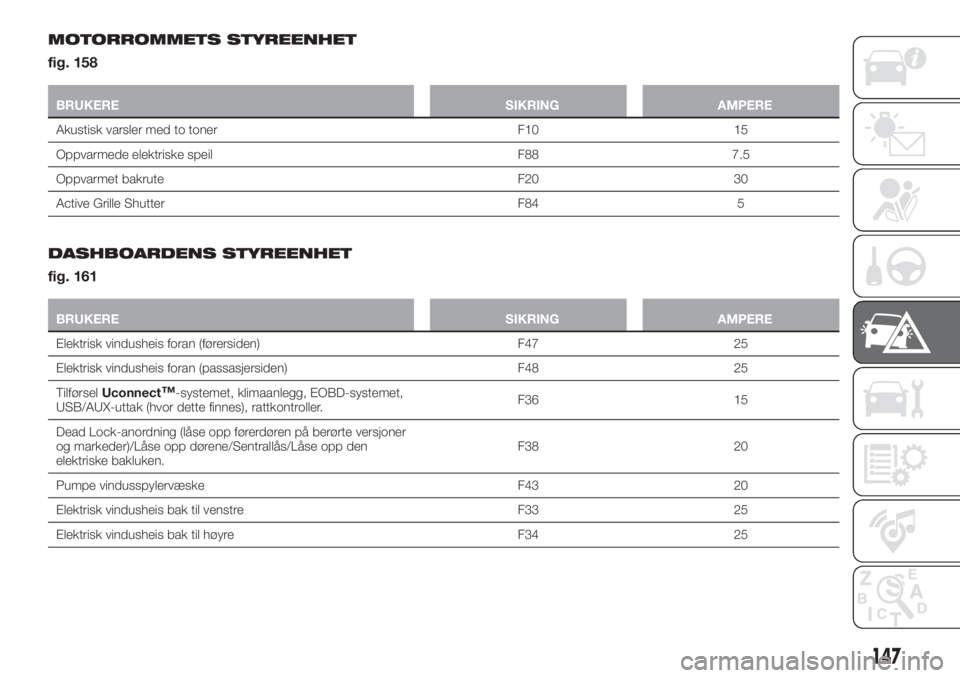

MOTORROMMETS STYREENHET
fig. 158
BRUKERE SIKRING AMPERE
Akustisk varsler med to toner F10 15
Oppvarmede elektriske speil F88 7.5
Oppvarmet bakrute F20 30
Active Grille Shutter F84 5
DASHBOARDENS STYREENHET
fig. 161
BRUKERE SIKRING AMPERE
Elektrisk vindusheis foran (førersiden) F47 25
Elektrisk vindusheis foran (passasjersiden) F48 25
TilførselUconnect
™-systemet, klimaanlegg, EOBD-systemet,
USB/AUX-uttak (hvor dette finnes), rattkontroller.F36 15
Dead Lock-anordning (låse opp førerdøren på berørte versjoner
og markeder)/Låse opp dørene/Sentrallås/Låse opp den
elektriske bakluken.F38 20
Pumpe vindusspylervæske F43 20
Elektrisk vindusheis bak til venstre F33 25
Elektrisk vindusheis bak til høyre F34 25
147

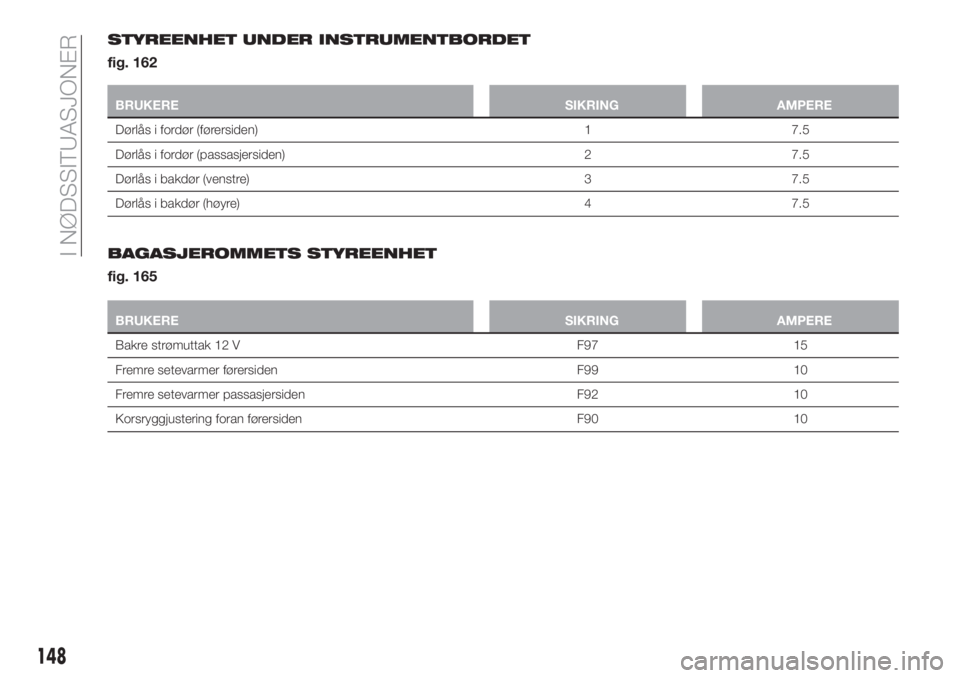

STYREENHET UNDER INSTRUMENTBORDET
fig. 162
BRUKERE SIKRING AMPERE
Dørlås i fordør (førersiden) 1 7.5
Dørlås i fordør (passasjersiden) 2 7.5
Dørlås i bakdør (venstre) 3 7.5
Dørlås i bakdør (høyre) 4 7.5
BAGASJEROMMETS STYREENHET
fig. 165
BRUKERE SIKRING AMPERE
Bakre strømuttak 12 V F97 15
Fremre setevarmer førersiden F99 10
Fremre setevarmer passasjersiden F92 10
Korsryggjustering foran førersiden F90 10
148
I NØDSSITUASJONER

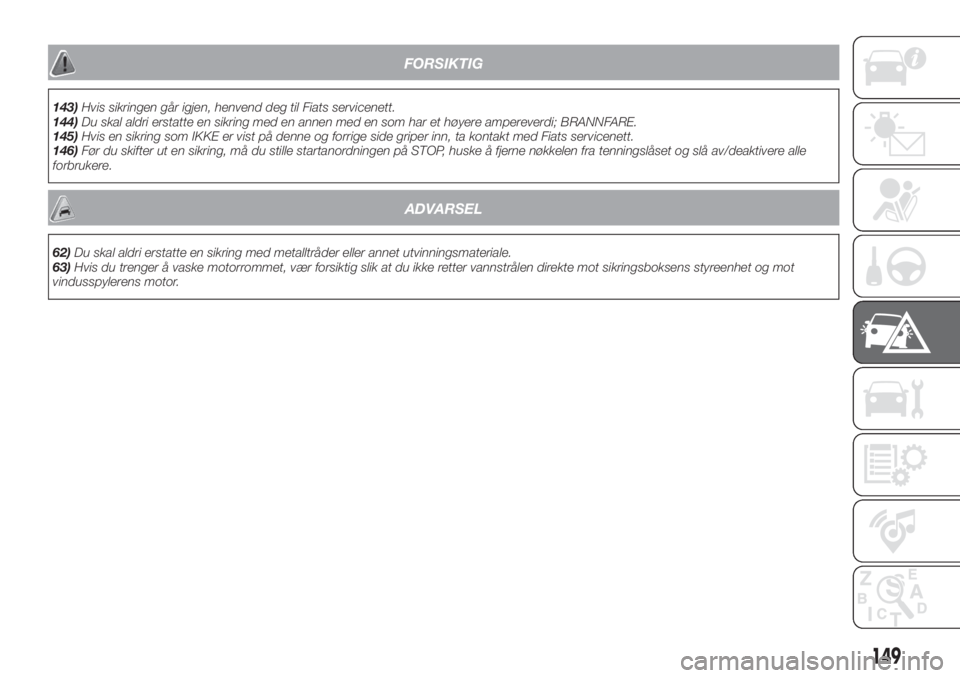

FORSIKTIG
143)Hvis sikringen går igjen, henvend deg til Fiats servicenett.
144)Du skal aldri erstatte en sikring med en annen med en som har et høyere ampereverdi; BRANNFARE.
145)Hvis en sikring som IKKE er vist på denne og forrige side griper inn, ta kontakt med Fiats servicenett.
146)Før du skifter ut en sikring, må du stille startanordningen på STOP, huske å fjerne nøkkelen fra tenningslåset og slå av/deaktivere alle
forbrukere.
ADVARSEL
62)Du skal aldri erstatte en sikring med metalltråder eller annet utvinningsmateriale.
63)Hvis du trenger å vaske motorrommet, vær forsiktig slik at du ikke retter vannstrålen direkte mot sikringsboksens styreenhet og mot
vindusspylerens motor.
149

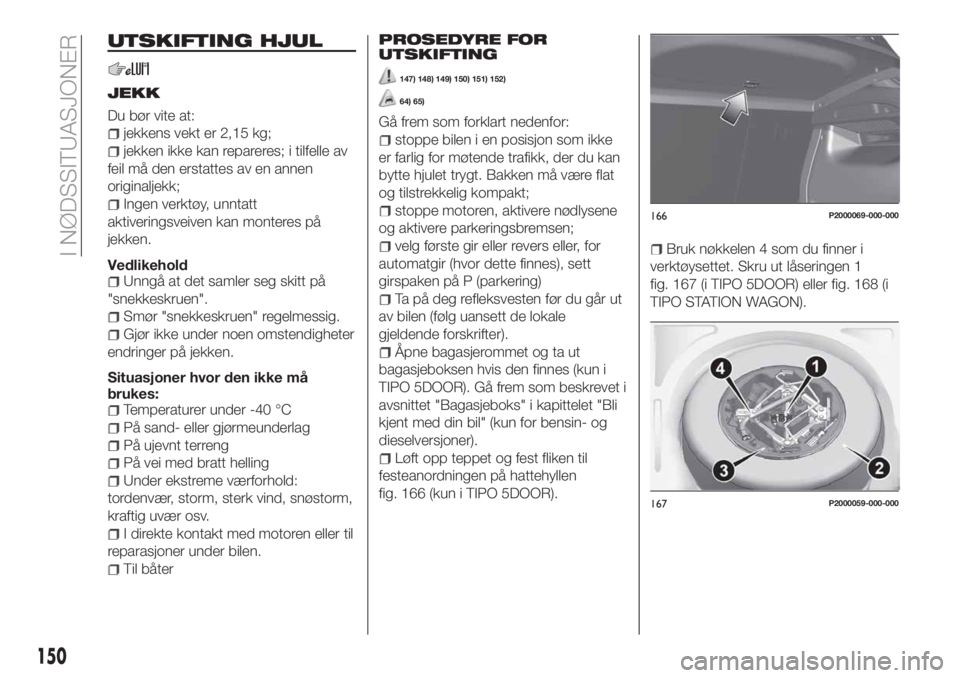

UTSKIFTING HJUL
JEKK
Du bør vite at:
jekkens vekt er 2,15 kg;
jekken ikke kan repareres; i tilfelle av
feil må den erstattes av en annen
originaljekk;
Ingen verktøy, unntatt
aktiveringsveiven kan monteres på
jekken.
Vedlikehold
Unngå at det samler seg skitt på
"snekkeskruen".
Smør "snekkeskruen" regelmessig.
Gjør ikke under noen omstendigheter
endringer på jekken.
Situasjoner hvor den ikke må
brukes:
Temperaturer under -40 °C
På sand- eller gjørmeunderlag
På ujevnt terreng
På vei med bratt helling
Under ekstreme værforhold:
tordenvær, storm, sterk vind, snøstorm,
kraftig uvær osv.
I direkte kontakt med motoren eller til
reparasjoner under bilen.
Til båter
PROSEDYRE FOR
UTSKIFTING
147) 148) 149) 150) 151) 152)
64) 65)
Gå frem som forklart nedenfor:
stoppe bilen i en posisjon som ikke
er farlig for møtende trafikk, der du kan
bytte hjulet trygt. Bakken må være flat
og tilstrekkelig kompakt;
stoppe motoren, aktivere nødlysene
og aktivere parkeringsbremsen;
velg første gir eller revers eller, for
automatgir (hvor dette finnes), sett
girspaken på P (parkering)
Ta på deg refleksvesten før du går ut
av bilen (følg uansett de lokale
gjeldende forskrifter).
Åpne bagasjerommet og ta ut
bagasjeboksen hvis den finnes (kun i
TIPO 5DOOR). Gå frem som beskrevet i
avsnittet "Bagasjeboks" i kapittelet "Bli
kjent med din bil" (kun for bensin- og
dieselversjoner).
Løft opp teppet og fest fliken til
festeanordningen på hattehyllen
fig. 166 (kun i TIPO 5DOOR).
Bruk nøkkelen 4 som du finner i
verktøysettet. Skru ut låseringen 1
fig. 167 (i TIPO 5DOOR) eller fig. 168 (i
TIPO STATION WAGON).
166P2000069-000-000
167P2000059-000-000
