2018 FIAT TIPO 5DOORS STATION WAGON Drift- og vedlikeholdshåndbok (in Norwegian)

PLANLAGT
VEDLIKEHOLD
Riktig vedlikehold er avgjørende for å
sikre lang levetid for bilen i optimale
forhold.
Dette er grunnen til at Fiat har
utarbeidet en rekke kontroller og
vedlikeholdsoppgaver i intervaller i
henhold til kilometerstanden og/eller på
spesielle tidspunkter, som beskrevet i
serviceplanen.
For at kjøretøyet skal fungere best mulig
har vi laget en liste, som du finner etter
sidene som omhandler den planlagte
servicen, over noen rutinekontroller som
bør gjøres i tillegg, og litt oftere enn den
alminnelige servicen.
Tjenesten for planert vedlikehold blir
utført av Fiats servicenett i henhold til
tiden eller etter planlagte antall
kilometer/miles. Dersom det under hver
operasjon, i tillegg til de planlagte
operasjonene, oppstår behov for
ytterligere utskiftninger eller
reparasjoner, kan disse kun utføres etter
din uttrykkelige godkjenning. Bruke ofte
bilen for å taue tilhengere, forkorte
intervallet mellom de planlagte
vedlikeholdene.ADVARSLER
De planlagte vedlikeholdstjenestene er
foreskrevet av produsenten. Unnlatelse
av å få det gjennomført kan oppheve
garantien.
Er du i tvil om kjøretøyet har noen
funksjonsproblemer, anbefaler vi at du
kontakter Fiats servicenett uten å vente
til neste service.
167

PLAN FOR PROGRAMMERT VEDLIKEHOLD (bensinversjoner — LPG-versjoner)
ADVARSEL: Når man har utført det siste inngrepet beskrevet i tabellen, må man fortsette med det programmerte vedlikeholdet
og overholde frekvensen som vises av prikkene eller en egen notat for hvert inngrep. Advarsel: Hvis man bare gjenopptar
vedlikeholdet fra begynnelsen av planen igjen, kan man risikere at man overskrider det tillatte intervallet for noen av inngrepene!
Kilometerstand (i tusen km)15 30 45 60 75 90 105 120 135 150
År12345678910
Kontrollere tilstanden/slitasjen i dekkene, og eventuelt
regulere trykket: kontroll av tilstand/tid for ladning av
hurtigreparasjonssettet (hvis tilgjengelig)
Kontrollere lysanlegg (lykter, blinklys, nødstopplys, lys i
bagasjerommet, kupéen, hanskerom, varsellamper på
instrumentbordet osv.)
Kontrollere og fylle opp væskenivå i motorrommet ved
behov(1)
Kontrollere visuelt rør og koblinger til LPG-anlegget og
LPG-tankens feste (versjoner 1.4 T-jet 120 HK LPG)
Kontrollere utslipp/røyk fra eksosrøret
Kontroll, via diagnosekontakten, av motorens styresystem
funksjon: utslipp og (hvor aktuelt) motoroljens atterslag
Kontrollere visuelt den generelle tilstanden, og at alt er
intakt, ved: karosseriet utvendig, understelldekselet, rør og
slanger (utløp – drivstofftilførsel – bremser), gummideler
(hetter – koplinger – bøssinger – osv.)
Kontroller posisjonen/slitasjen på frontrute og
bakruteviskere
(1) Etterfylling må utføres med væsker som er indikert i dokumentasjonen i bilen og bare etter bekreftelse av systemets integritet.
168
VEDLIKEHOLD OG PLEIE

Kilometerstand (i tusen km)15 30 45 60 75 90 105 120 135 150
År12345678910
Kontrollere at vindusvisker og –spyleranlegget fungerer, og
eventuelt justere spylerdysene
Kontrollere renhetstilstanden i låsene i motorpanseret og
bagasjerommet, rengjøring og smøring av håndtak og
spaker
Kontrollere og eventuell justere håndbremsspakens
bevegelse
Visuell kontroll av tilstanden og slitasjen av bremseskoene
foran og bak. (2)
og at varsellampen for slitasje av
bremseskoene fungerer
Visuell kontroll av slitasje av pakninger i trommelbremsene
bak (2)
Visuell kontroll av tilstanden til lambdasonden (versjoner
1.4 16V 95 HK E4, versjoner 1.6 E.TorQ E4) (3)
Visuell kontroll tannreimen på kamakselstyring (versjoner
1.4 16V 95 HK E6, versjoner 1.4 T-jet 120 HK, versjoner
1.4 T-jet 120 HK LPG)(4)
Visuell kontroll av tannreimen på kamakselstyringen
(versjoner 1.4 16V 95HK E4)(4)
(2) For versjoner/markeder hvor dette finnes
(3) Denne operasjonen skal utføres ved bruk av kjøretøyet i et av de følgende landene: Afghanistan, Algerie, Angola, Armenia, Kongo, Etiopia, Ghana,Iran, Irak,
Jordan, Malawi, Mali, Mosambik, Nigeria, Senegal, Syria, Zimbabwe.
(4) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Uavhengig av hvor mange kilometer bilen har tilbakelagt, må
registerreimen skiftes ut etter maksimum 60 000 km dersom bilen benyttes i krevende situasjoner (støvete veier, kaldt klima, bykjøring, lav motorbelastning over
lengre tid), og uansett hvert fjerde år.
169

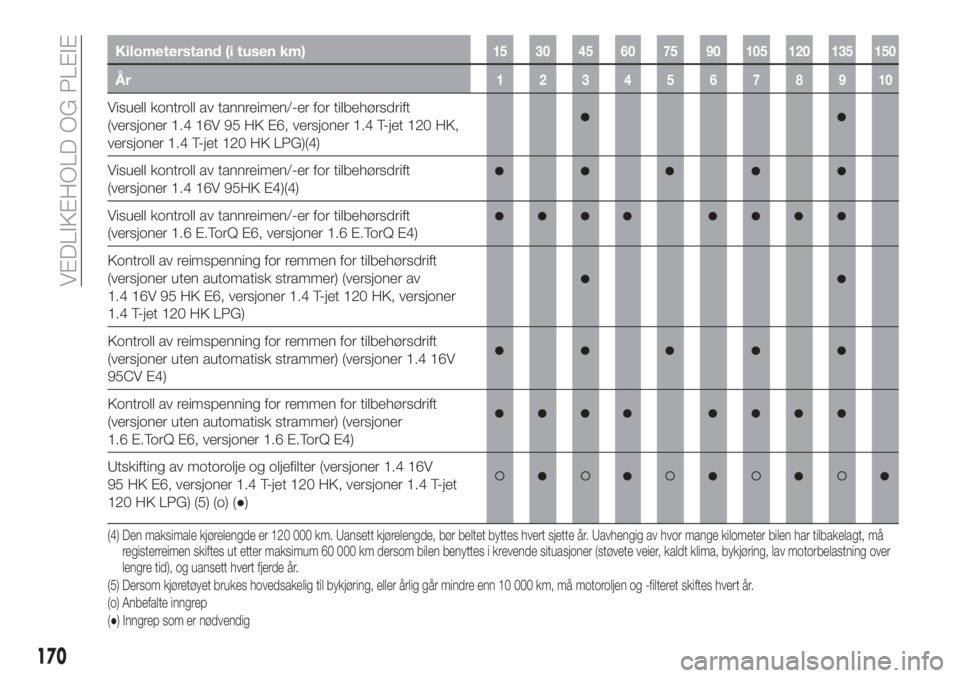

Kilometerstand (i tusen km)15 30 45 60 75 90 105 120 135 150
År12345678910
Visuell kontroll av tannreimen/-er for tilbehørsdrift
(versjoner 1.4 16V 95 HK E6, versjoner 1.4 T-jet 120 HK,
versjoner 1.4 T-jet 120 HK LPG)(4)
Visuell kontroll av tannreimen/-er for tilbehørsdrift
(versjoner 1.4 16V 95HK E4)(4)
Visuell kontroll av tannreimen/-er for tilbehørsdrift
(versjoner 1.6 E.TorQ E6, versjoner 1.6 E.TorQ E4)
Kontroll av reimspenning for remmen for tilbehørsdrift
(versjoner uten automatisk strammer) (versjoner av
1.4 16V 95 HK E6, versjoner 1.4 T-jet 120 HK, versjoner
1.4 T-jet 120 HK LPG)
Kontroll av reimspenning for remmen for tilbehørsdrift
(versjoner uten automatisk strammer) (versjoner 1.4 16V
95CV E4)
Kontroll av reimspenning for remmen for tilbehørsdrift
(versjoner uten automatisk strammer) (versjoner
1.6 E.TorQ E6, versjoner 1.6 E.TorQ E4)
Utskifting av motorolje og oljefilter (versjoner 1.4 16V
95 HK E6, versjoner 1.4 T-jet 120 HK, versjoner 1.4 T-jet
120 HK LPG) (5) (o) (●)
(4) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Uavhengig av hvor mange kilometer bilen har tilbakelagt, må
registerreimen skiftes ut etter maksimum 60 000 km dersom bilen benyttes i krevende situasjoner (støvete veier, kaldt klima, bykjøring, lav motorbelastning over
lengre tid), og uansett hvert fjerde år.
(5) Dersom kjøretøyet brukes hovedsakelig til bykjøring, eller årlig går mindre enn 10 000 km, må motoroljen og -filteret skiftes hvert år.
(o) Anbefalte inngrep
(●) Inngrep som er nødvendig
170
VEDLIKEHOLD OG PLEIE

Kilometerstand (i tusen km)15 30 45 60 75 90 105 120 135 150
År12345678910
Utskifting av motorolje og oljefilter (versjoner 1.4 16V
95 HK E4, versjoner 1.6 E.TorQ E6, versjoner 1.6 E.TorQ
E4)
Utskiftning tennplugger (versjoner 1.4 16V 95 HK E6)
Skifte tennplugger (versjoner 1.4 T-jet 120 HK / versjoner
1.4 T-jet 120 HK LPG)(6)
Utskifting av tennplugger (versjoner 1.4 16V 95 HK E4 /
versjoner 1.6 E.TorQ E6, versjoner 1.6 E.TorQ E4) (7)
Utskifting av tannreimen for kamakselstyring (versjoner
1.4 16V 95 HK E6, versjoner 1.4 16V 95 HK E4, versjoner
1.4 T-jet 120 HK, versjoner 1.4 T-jet 120 HK LPG)(4)
Utskifting av tannreimen/-er for tilbehørsdrift (versjoner
1.4 16V 95 HK E6, versjoner 1.4 16V 95 HK E4, versjoner
1.4 T-jet 120 HK, versjoner 1.4 T-jet 120 HK LPG)(4)
(6)For versjoner av typen T-Jet må du huske på følgende for å sikre riktig funksjonalitet og unngå alvorlig skade på motoren: Bruk bare tennplugger somer spesielt
sertifisert for slike motorer, av samme type og samme merke (se beskrivelsen i avsnittet "Motor" i kapittelet "Tekniske detaljer"), og respekter utskiftingsintervallene
som er angitt serviceplanen. Kontakt Fiats servicenettet når du skal skifte tennplugger.
(7) Denne operasjonen skal utføres hver 15 000 km ved bruk i et av de følgende landene: Afghanistan, Algerie, Angola, Armenia, Kongo, Etiopia, Ghana, Iran, Irak,
Jordan, Malawi, Mali, Mosambik, Nigeria, Senegal, Syria, Zimbabwe. (4) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Uavhengig av hvor mange kilometer bilen har tilbakelagt, må
registerreimen skiftes ut etter maksimum 60 000 km dersom bilen benyttes i krevende situasjoner (støvete veier, kaldt klima, bykjøring, lav motorbelastning over
lengre tid), og uansett hvert fjerde år.
171

Kilometerstand (i tusen km)15 30 45 60 75 90 105 120 135 150
År12345678910
Utskifting av tannreimen/-er for tilbehørsdrift (versjoner
1.6 E.TorQ E6, versjoner 1.6 E.TorQ E4)
Utskifting av luftfilterpatron (versjoner 1.4 16V 95 HK E6,
versjoner 1.4 16V 95 HK E4, versjoner 1.4 T-jet 120 HK,
versjoner 1.4 T-jet 120 HK LPG) (8)
Utskifting av luftfilter (versjoner 1.6 E.TorQ E6, versjoner
1.6 E.TorQ E4) (8)
Utskifting av lambdasonde (versjoner 1.4 16V 95 HK E4,
versjoner 1.6 E.TorQ E4) (3)
Skift av bremsevæske(9)
Bytte innvendig filter i trykkregulator (versjoner 1.4 T-jet
120 HK LPG)
Skifte papirfilter (LPG i gassform) (versjoner 1.4 T-jet
120 HK LPG)
Skifte ut kupéfilter(8) (o) (●)
(3) Denne operasjonen skal utføres ved bruk av kjøretøyet i et av de følgende landene: Afghanistan, Algerie, Angola, Armenia, Kongo, Etiopia, Ghana,Iran, Irak,
Jordan, Malawi, Mali, Mosambik, Nigeria, Senegal, Syria, Zimbabwe.
(9) Utskifting av bremsevæsken skal gjennomføres hvert annet år uansett kjørelengde. (8) I tilfelle bruk i støvete områder anbefaler man å skifte dette filteret hver 15 000 km.
(o) Anbefalte inngrep
(●) Inngrep som er nødvendig
172
VEDLIKEHOLD OG PLEIE

PROGRAM FOR PLANLAGT VEDLIKEHOLD (dieselversjoner)
ADVARSEL: Når man har utført det siste inngrepet beskrevet i tabellen, må man fortsette med det programmerte vedlikeholdet
og overholde frekvensen som vises av prikkene eller en egen notat for hvert inngrep. Advarsel: Hvis man bare gjenopptar
vedlikeholdet fra begynnelsen av planen igjen, kan man risikere at man overskrider det tillatte intervallet for noen av inngrepene!
Kilometerstand (i tusen km)20 40 60 80 100 120 140 160 180 200
År12345678910
Kontrollere tilstanden/slitasjen i dekkene, og eventuelt
regulere trykket: kontroll av tilstand/tid for ladning av
hurtigreparasjonssettet (hvis tilgjengelig)
Kontrollere lysanlegg (lykter, blinklys, nødstopplys, lys i
bagasjerommet, kupéen, hanskerom, varsellamper på
instrumentbordet osv.)
Kontrollere og fylle opp væskenivå i motorrommet ved
behov(1)
Kontrollere utslipp/røyk fra eksosrøret
Kontroll, via diagnosekontakten, av motorens styresystem
funksjon: utslipp og (hvor dette finnes) motoroljens
atterslag
Kontrollere visuelt den generelle tilstanden, og at alt er
intakt, ved: karosseriet utvendig, understelldekselet, rør og
slanger (utløp – drivstofftilførsel – bremser), gummideler
(hetter – koplinger – bøssinger – osv.)
Kontroller posisjonen/slitasjen på frontrute og
bakruteviskere
(1) Etterfylling må utføres med væsker som er indikert i dokumentasjonen i bilen og bare etter bekreftelse av systemets integritet.
173

Kilometerstand (i tusen km)20 40 60 80 100 120 140 160 180 200
År12345678910
Kontrollere at vindusvisker og –spyleranlegget fungerer, og
eventuelt justere spylerdysene
Kontrollere renhetstilstanden i låsene i motorpanseret og
bagasjerommet, rengjøring og smøring av håndtak og
spaker
Kontrollere og eventuell justere håndbremsspakens
bevegelse
Visuell kontroll av tilstanden og slitasjen av bremseskoene
foran og bak. (2)
og at varsellampen for slitasje av
bremseskoene er intakt
Visuell kontroll av slitasje av pakninger i trommelbremsene
bak (2)
Visuell kontroll av tannreimen på kamakselstyringen
(versjoner 1.6 Multijet 120 HK / 115 HK)(3)
Kontrollere visuelt tilstanden i tilleggskomponentenes
drivreimer(3)
Spenningskontroll av reimer og tilbehørsstyring (versjoner
uten automatisk strammer)
(2) For versjoner/markeder hvor dette finnes
(3) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Uavhengig av hvor mange kilometer bilen har tilbakelagt, må
registerreimen skiftes ut etter maksimum 60 000 km dersom bilen benyttes i krevende situasjoner (støvete veier, kaldt klima, bykjøring, lav motorbelastning over
lengre tid), og uansett hvert fjerde år.
174
VEDLIKEHOLD OG PLEIE
