2018 FIAT TIPO 4DOORS ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

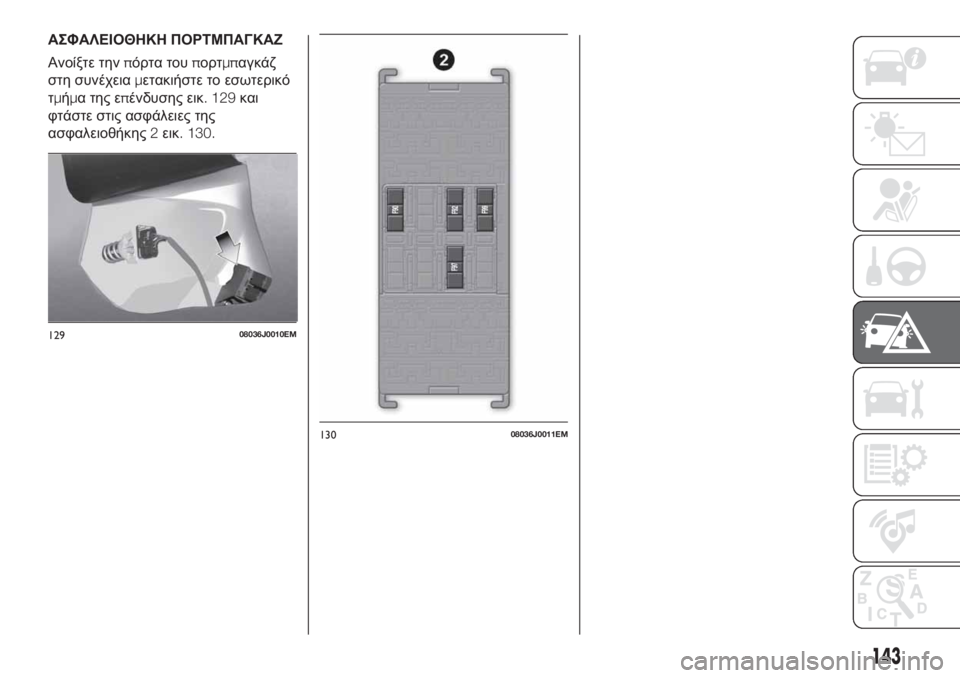

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
Ανοίξτε τηνπόρτα τουπορτμπαγκάζ
στη συνέχειαμετακιήστε το εσωτερικό
τμήμα της επένδυσης εικ. 129και
φτάστε στις ασφάλειες της
ασφαλειοθήκης2εικ. 130.
12908036J0010EM
13008036J0011EM
143

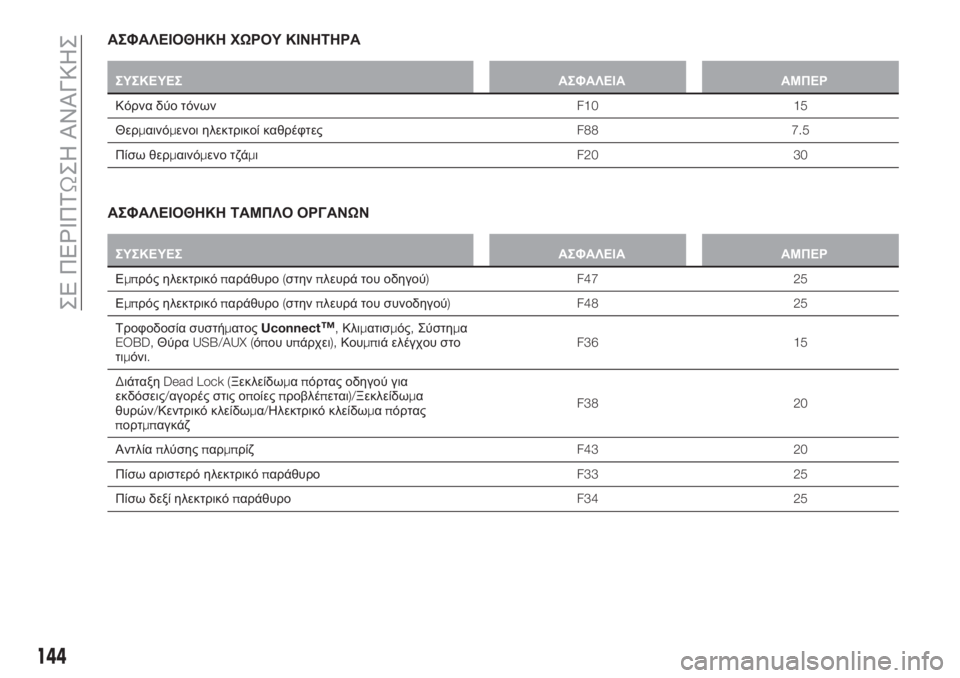

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Κόρνα δύο τόνωνF10 15
Θερμαινόμενοι ηλεκτρικοί καθρέφτεςF88 7.5
Πίσω θερμαινόμενο τζάμιF20 30
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του οδηγού) F47 25
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του συνοδηγού) F48 25
Τροφοδοσία συστήματοςUconnect
™,Κλιματισμός,Σύστημα
EOBD,ΘύραUSB/AUX (όπου υπάρχει),Κουμπιά ελέγχου στο
τιμόνι.F36 15
ΔιάταξηDead Lock (Ξεκλείδωμαπόρτας οδηγού για
εκδόσεις/αγορές στις οποίεςπροβλέπεται)/Ξεκλείδωμα
θυρών/Κεντρικό κλείδωμα/Ηλεκτρικό κλείδωμαπόρτας
πορτμπαγκάζF38 20
ΑντλίαπλύσηςπαρμπρίζF43 20
Πίσω αριστερό ηλεκτρικόπαράθυροF33 25
Πίσω δεξί ηλεκτρικόπαράθυροF34 25
144
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

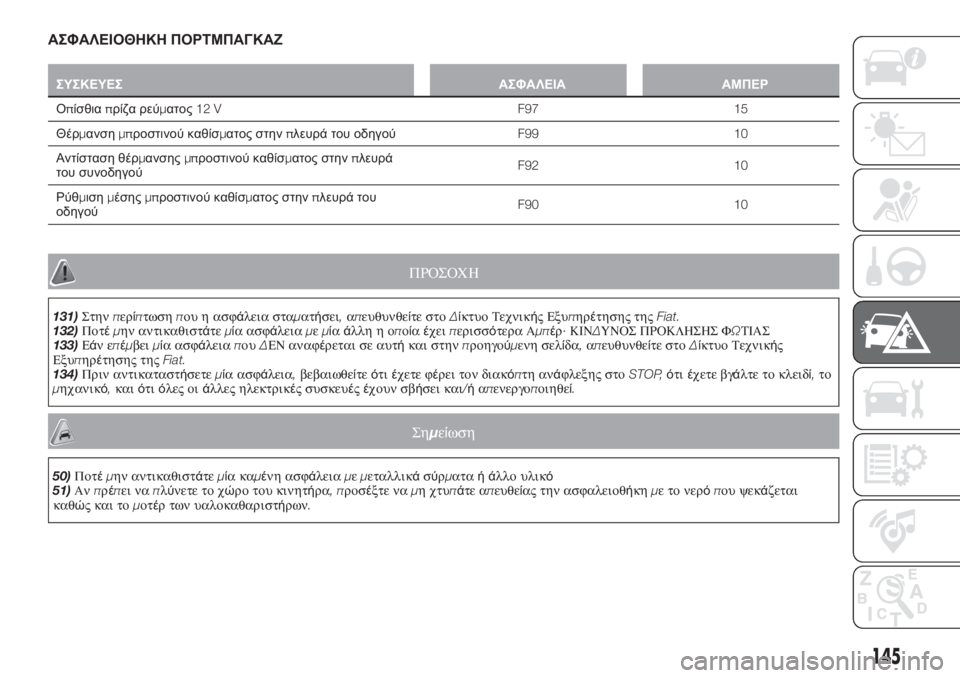

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Οπίσθιαπρίζα ρεύματος12 V F97 15
Θέρμανσημπροστινού καθίσματος στηνπλευρά του οδηγούF99 10
Αντίσταση θέρμανσηςμπροστινού καθίσματος στηνπλευρά
του συνοδηγούF92 10
Ρύθμισημέσηςμπροστινού καθίσματος στηνπλευρά του
οδηγούF90 10
ΠΡΟΣΟΧΗ
131)Στηνπερίπτωσηπου η ασφάλεια σταματήσει,απευθυνθείτε στοΔίκτυο Τεχνικής Εξυπηρέτησης τηςFiat.
132)Ποτέμην αντικαθιστάτεμία ασφάλειαμεμίαάλλη η οποίαέχειπερισσότερα Αμπέρ·ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ
133)Εάνεπέμβειμία ασφάλειαπουΔΕΝ αναφέρεται σε αυτήκαι στηνπροηγούμενη σελίδα,απευθυνθε
ίτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
134)Πριν αντικαταστήσετεμία ασφάλεια,βεβαιωθείτεότιέχετε φέρει τον διακόπτη ανάφλεξης στοSTOP,ότιέχετε βγάλτε το κλειδί,το
μηχανικό,καιότιόλες οιάλλες ηλεκτρικές συσκευέςέχουν σβήσει και/ήαπενεργοποιηθεί.
Σημείωση
50)Ποτέμην αντικαθιστάτεμίακαμένη ασφάλειαμεμεταλλικάσύρματαήάλλο υλικό
51)Ανπρέπει ναπλύνετε το χώρο του κινητήρα,προσέξτε ναμη χτυπάτε απευθείας την ασφαλειοθήκημετονερόπου ψεκάζεται
καθώς και τομοτέρ των υαλοκαθαριστήρων.
145

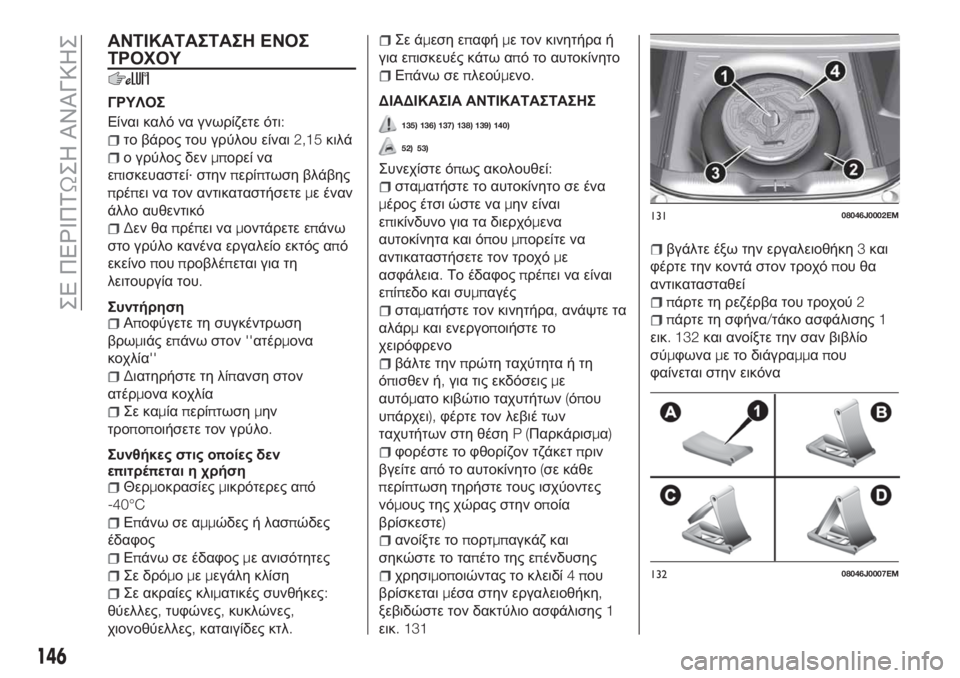

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΤΡΟΧΟΥ
ΓΡΥΛΟΣ
Είναι καλό να γνωρίζετε ότι:
το βάρος του γρύλου είναι2,15κιλά
ο γρύλος δενμπορεί να
επισκευαστεί·στηνπερίπτωση βλάβης
πρέπει να τον αντικαταστήσετεμε έναν
άλλο αυθεντικό
Δεν θαπρέπει ναμοντάρετε επάνω
στο γρύλο κανένα εργαλείο εκτός από
εκείνοπουπροβλέπεται για τη
λειτουργία του.
Συντήρηση
Αποφύγετε τη συγκέντρωση
βρωμιάς επάνω στον''ατέρμονα
κοχλία''
Διατηρήστε τη λίπανση στον
ατέρμονα κοχλία
Σε καμίαπερίπτωσημην
τροποποιήσετε τον γρύλο.
Συνθήκες στις οποίες δεν
επιτρέπεται η χρήση
Θερμοκρασίεςμικρότερες από
-40°C
Επάνω σε αμμώδες ή λασπώδες
έδαφος
Επάνω σε έδαφοςμε ανισότητες
Σε δρόμομεμεγάλη κλίση
Σε ακραίες κλιματικές συνθήκες:
θύελλες,τυφώνες,κυκλώνες,
χιονοθύελλες,καταιγίδες κτλ.
Σε άμεση επαφήμε τον κινητήρα ή
για επισκευές κάτω από το αυτοκίνητο
Επάνω σεπλεούμενο.
ΔΙΑΔΙΚΑΣΙΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ
135) 136) 137) 138) 139) 140)
52) 53)
Συνεχίστε όπως ακολουθεί:
σταματήστε το αυτοκίνητο σε ένα
μέρος έτσι ώστε ναμην είναι
επικίνδυνο για τα διερχόμενα
αυτοκίνητα και όπουμπορείτε να
αντικαταστήσετε τον τροχόμε
ασφάλεια.Το έδαφοςπρέπει να είναι
επίπεδο και συμπαγές
σταματήστε τον κινητήρα,ανάψτε τα
αλάρμκαι ενεργοποιήστε το
χειρόφρενο
βάλτε τηνπρώτη ταχύτητα ή τη
όπισθεν ή,για τις εκδόσειςμε
αυτόματο κιβώτιο ταχυτήτων(όπου
υπάρχει),φέρτε τον λεβιέ των
ταχυτήτων στη θέσηP(Παρκάρισμα)
φορέστε το φθορίζον τζάκετπριν
βγείτε από το αυτοκίνητο(σε κάθε
περίπτωση τηρήστε τους ισχύοντες
νόμους της χώρας στην οποία
βρίσκεστε)
ανοίξτε τοπορτμπαγκάζ και
σηκώστε το ταπέτο της επένδυσης
χρησιμοποιώντας το κλειδί4που
βρίσκεταιμέσα στην εργαλειοθήκη,
ξεβιδώστε τον δακτύλιο ασφάλισης1
εικ. 131
βγάλτε έξω την εργαλειοθήκη3και
φέρτε την κοντά στον τροχόπου θα
αντικατασταθεί
πάρτε τη ρεζέρβα του τροχού2
πάρτε τη σφήνα/τάκο ασφάλισης1
εικ. 132και ανοίξτε την σαν βιβλίο
σύμφωναμε το διάγραμμαπου
φαίνεται στην εικόνα
13108046J0002EM
13208046J0007EM
146
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

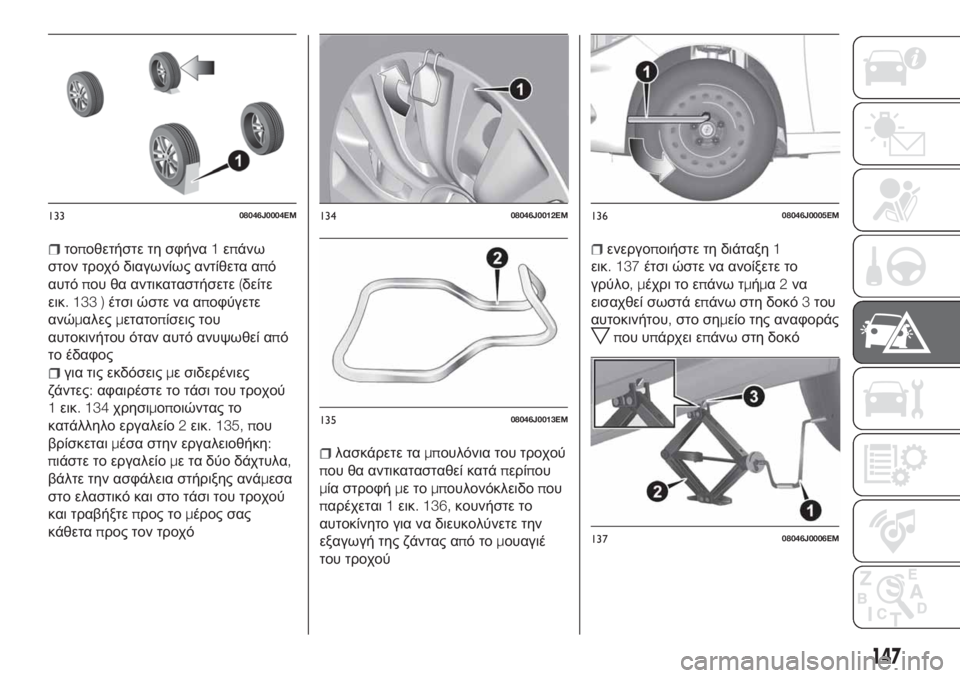

τοποθετήστε τη σφήνα1επάνω
στον τροχό διαγωνίως αντίθετα από
αυτόπου θα αντικαταστήσετε(δείτε
εικ. 133 )έτσι ώστε να αποφύγετε
ανώμαλεςμετατοπίσεις του
αυτοκινήτου όταν αυτό ανυψωθεί από
το έδαφος
για τις εκδόσειςμε σιδερένιες
ζάντες:αφαιρέστε το τάσι του τροχού
1εικ. 134χρησιμοποιώντας το
κατάλληλο εργαλείο2εικ. 135, που
βρίσκεταιμέσα στην εργαλειοθήκη:
πιάστε το εργαλείομε τα δύο δάχτυλα,
βάλτε την ασφάλεια στήριξης ανάμεσα
στο ελαστικό και στο τάσι του τροχού
και τραβήξτεπρος τομέρος σας
κάθεταπρος τον τροχό
λασκάρετε ταμπουλόνια του τροχού
που θα αντικατασταθεί κατάπερίπου
μία στροφήμετομπουλονόκλειδοπου
παρέχεται1εικ. 136,κουνήστε το
αυτοκίνητο για να διευκολύνετε την
εξαγωγή της ζάντας απότομουαγιέ
του τροχού
ενεργοποιήστε τη διάταξη1
εικ. 137έτσι ώστε να ανοίξετε το
γρύλο,μέχρι το επάνω τμήμα2να
εισαχθεί σωστά επάνω στη δοκό3του
αυτοκινήτου,στο σημείο της αναφοράς
που υπάρχει επάνω στη δοκό
13308046J0004EM13408046J0012EM
13508046J0013EM
13608046J0005EM
13708046J0006EM
147

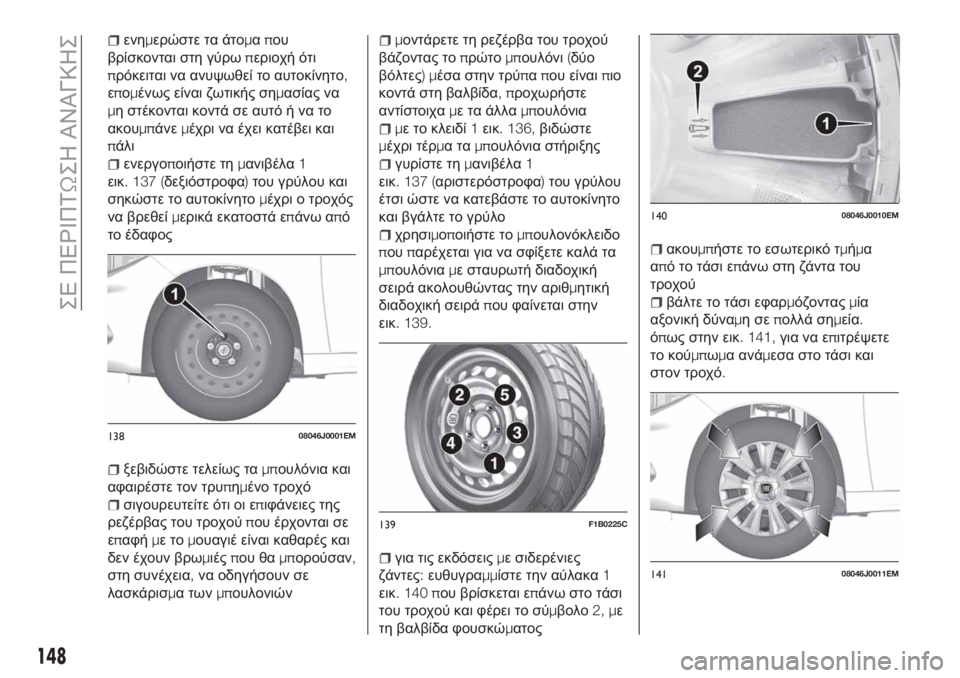

ενημερώστε τα άτομαπου
βρίσκονται στη γύρωπεριοχή ότι
πρόκειται να ανυψωθεί το αυτοκίνητο,
επομένως είναι ζωτικής σημασίας να
μη στέκονται κοντά σε αυτό ή να το
ακουμπάνεμέχρι να έχει κατέβει και
πάλι
ενεργοποιήστε τημανιβέλα1
εικ. 137 (δεξιόστροφα)του γρύλου και
σηκώστε το αυτοκίνητομέχρι ο τροχός
να βρεθείμερικά εκατοστά επάνω από
το έδαφος
ξεβιδώστε τελείως ταμπουλόνια και
αφαιρέστε τον τρυπημένο τροχό
σιγουρευτείτε ότι οι επιφάνειες της
ρεζέρβας του τροχούπου έρχονται σε
επαφήμετομουαγιέ είναι καθαρές και
δεν έχουν βρωμιέςπου θαμπορούσαν,
στη συνέχεια,να οδηγήσουν σε
λασκάρισμα τωνμπουλονιών
μοντάρετε τη ρεζέρβα του τροχού
βάζοντας τοπρώτομπουλόνι(δύο
βόλτες)μέσα στην τρύπαπου είναιπιο
κοντά στη βαλβίδα,προχωρήστε
αντίστοιχαμε τα άλλαμπουλόνια
με το κλειδί1εικ. 136,βιδώστε
μέχρι τέρματαμπουλόνια στήριξης
γυρίστε τημανιβέλα1
εικ. 137 (αριστερόστροφα)του γρύλου
έτσι ώστε να κατεβάστε το αυτοκίνητο
και βγάλτε το γρύλο
χρησιμοποιήστε τομπουλονόκλειδο
πουπαρέχεται για να σφίξετε καλά τα
μπουλόνιαμε σταυρωτή διαδοχική
σειρά ακολουθώντας την αριθμητική
διαδοχική σειράπου φαίνεται στην
εικ. 139.
για τις εκδόσειςμε σιδερένιες
ζάντες:ευθυγραμμίστε την αύλακα1
εικ. 140 που βρίσκεται επάνω στο τάσι
του τροχού και φέρει το σύμβολο2, με
τη βαλβίδα φουσκώματος
ακουμπήστε το εσωτερικό τμήμα
από το τάσι επάνω στη ζάντα του
τροχού
βάλτε το τάσι εφαρμόζονταςμία
αξονική δύναμησεπολλά σημεία.
όπως στην εικ. 141,για να επιτρέψετε
το κούμπωμα ανάμεσα στο τάσι και
στον τροχό.
13808046J0001EM
139F1B0225C
14008046J0010EM
14108046J0011EM
148
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

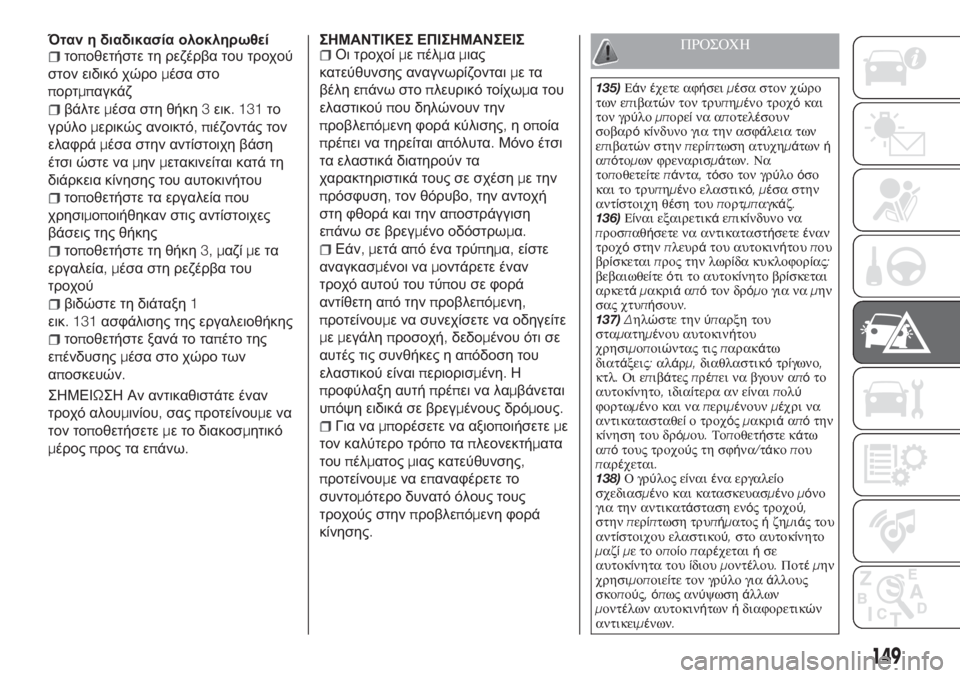

Όταν η διαδικασία ολοκληρωθείτοποθετήστε τη ρεζέρβα του τροχού
στον ειδικό χώρομέσα στο
πορτμπαγκάζ
βάλτεμέσα στη θήκη3εικ. 131το
γρύλομερικώς ανοικτό,πιέζοντάς τον
ελαφράμέσα στην αντίστοιχη βάση
έτσι ώστε ναμηνμετακινείται κατά τη
διάρκεια κίνησης του αυτοκινήτου
τοποθετήστε τα εργαλείαπου
χρησιμοποιήθηκαν στις αντίστοιχες
βάσεις της θήκης
τοποθετήστε τη θήκη3, μαζίμετα
εργαλεία,μέσα στη ρεζέρβα του
τροχού
βιδώστε τη διάταξη1
εικ. 131ασφάλισης της εργαλειοθήκης
τοποθετήστε ξανά το ταπέτο της
επένδυσηςμέσα στο χώρο των
αποσκευών.
ΣΗΜΕΙΩΣΗ Αν αντικαθιστάτε έναν
τροχό αλουμινίου,σαςπροτείνουμενα
τον τοποθετήσετεμε το διακοσμητικό
μέροςπρος τα επάνω.
ΣΗΜΑΝΤΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣΟι τροχοίμεπέλμαμιας
κατεύθυνσης αναγνωρίζονταιμετα
βέλη επάνω στοπλευρικό τοίχωμα του
ελαστικούπου δηλώνουν την
προβλεπόμενη φορά κύλισης,ηοποία
πρέπει να τηρείται απόλυτα.Μόνο έτσι
τα ελαστικά διατηρούν τα
χαρακτηριστικά τους σε σχέσημε την
πρόσφυση,τον θόρυβο,την αντοχή
στη φθορά και την αποστράγγιση
επάνω σε βρεγμένο οδόστρωμα.
Εάν,μετά από ένα τρύπημα,είστε
αναγκασμένοι ναμοντάρετε έναν
τροχό αυτού του τύπου σε φορά
αντίθετη από τηνπροβλεπόμενη,
προτείνουμε να συνεχίσετε να οδηγείτε
μεμεγάληπροσοχή,δεδομένου ότι σε
αυτές τις συνθήκες η απόδοση του
ελαστικού είναιπεριορισμένη.Η
προφύλαξη αυτήπρέπει να λαμβάνεται
υπόψη ειδικά σε βρεγμένους δρόμους.
Για ναμπορέσετε να αξιοποιήσετεμε
τον καλύτερο τρόποταπλεονεκτήματα
τουπέλματοςμιας κατεύθυνσης,
προτείνουμεναεπαναφέρετε το
συντομότερο δυνατό όλους τους
τροχούς στηνπροβλεπόμενη φορά
κίνησης.
ΠΡΟΣΟΧΗ
135)Εάνέχετε αφήσειμέσα στον χώρο
των επιβατών τον τρυπημένο τροχόκαι
τον γρύλομπορείνα αποτελέσουν
σοβαρόκίνδυνο για την ασφάλεια των
επιβατών στηνπερίπτωση ατυχημάτωνή
απότομων φρεναρισμάτων.Να
τοποθετείτεπάντα,τόσο τον γρύλοόσο
και το τρυπημένο ελαστικό,μέσα στην
αντίστοιχη θέση τουπορτ
μπαγκάζ.
136)Είναι εξαιρετικάεπικίνδυνο να
προσπαθήσετε να αντικαταστήσετεέναν
τροχόστηνπλευράτου αυτοκινήτουπου
βρίσκεταιπρος την λωρίδα κυκλοφορίας:
βεβαιωθείτεότι το αυτοκίνητο βρίσκεται
αρκετάμακριάαπότον δρόμο για ναμην
σας χτυπήσουν.
137)Δηλώστε τηνύπαρξη του
σταματημένου αυτοκινήτου
χρησιμοποιώντας τιςπαρακάτω
διατάξεις:αλάρμ,διαθλαστικότρίγωνο,
κτλ.Οι επιβάτεςπρέπει να βγουν απότο
αυτοκίνητο,ιδιαίτερα αν είναιπολύ
φορτωμένο και ναπεριμένουνμέχρι να
αντικατασταθείο τροχόςμακριάαπότην
κίνηση του δρόμου.Τοποθετήστε κάτω
απότους τροχούςτησφήνα/τάκοπου
παρέχεται.
138)Ογρύ
λος είναιένα εργαλείο
σχεδιασμένο και κατασκευασμένομόνο
για την αντικατάσταση ενός τροχού,
στηνπερίπτωση τρυπήματοςήζημιάς του
αντίστοιχου ελαστικού,στο αυτοκίνητο
μαζίμετοοποίοπαρέχεταιήσε
αυτοκίνητα τουίδιουμοντέλου.Ποτέμην
χρησιμοποιείτε τον γρύλο γιαάλλους
σκοπούς,όπως ανύψωσηάλλων
μοντέλων αυτοκινήτωνήδιαφορετικών
αντικειμένων.
149

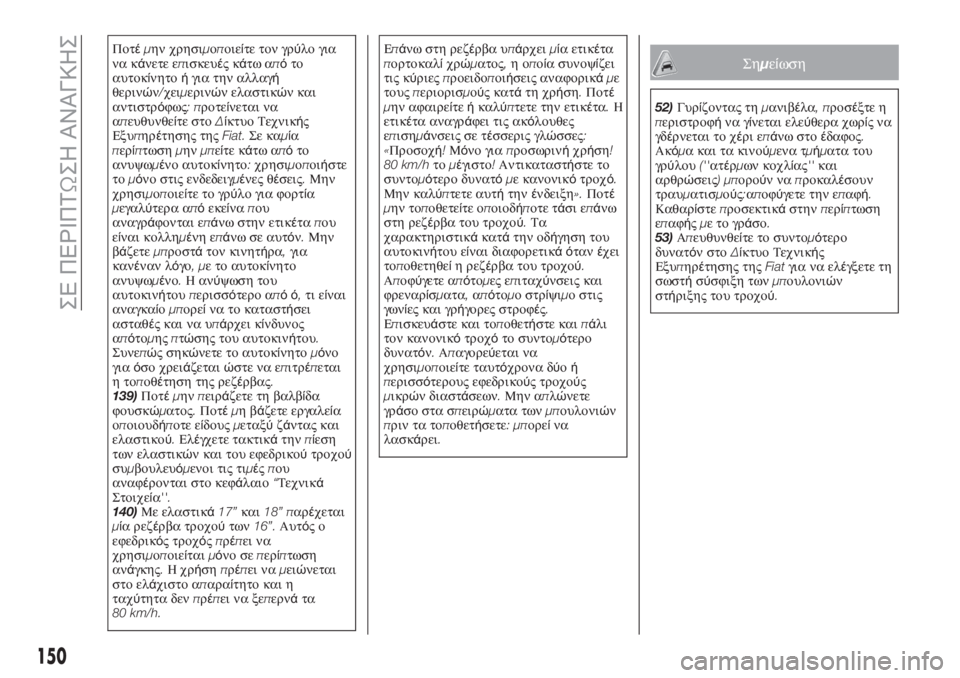

Ποτέμην χρησιμοποιείτε τον γρύλο για
να κάνετε επισκευέςκάτω απότο
αυτοκίνητοήγια την αλλαγή
θερινών/χειμερινών ελαστικών και
αντιστρόφως:προτείνεται να
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.Σε καμία
περίπτωσημηνμπείτε κάτω απότο
ανυψωμένο αυτοκίνητο:χρησιμοποιήστε
τομό
νο στις ενδεδειγμένες θέσεις.Μην
χρησιμοποιείτε το γρύλο για φορτία
μεγαλύτερα απόεκείναπου
αναγράφονται επάνω στην ετικέταπου
είναι κολλημένη επάνω σε αυτόν.Μην
βάζετεμπροστάτον κινητήρα,για
κανέναν λόγο,με το αυτοκίνητο
ανυψωμένο.Ηανύψωση του
αυτοκινήτουπερισσότερο απόό,τι είναι
αναγκαίομπορείνα το καταστ
ήσει
ασταθές και να υπάρχει κίνδυνος
απότομηςπτώσης του αυτοκινήτου.
Συνεπώς σηκώνετε το αυτοκίνητομόνο
γιαόσο χρειάζεταιώστε να επιτρέπεται
ητοποθέτηση της ρεζέρβας.
139)Ποτέμηνπειράζετε τη βαλβίδα
φουσκώματος.Ποτέμηβάζετε εργαλεία
οποιουδήποτε είδουςμεταξύζάντας και
ελαστικού.Ελέγχετε τακτικάτηνπ
ίεση
των ελαστικών και του εφεδρικούτροχού
συμβουλευόμενοι τις τιμέςπου
αναφέρονται στο κεφάλαιο“Τεχνικά
Στοιχεία''.
140)Με ελαστικά17”και18” παρέχεται
μία ρεζέρβα τροχούτων16”.Αυτόςο
εφεδρικός τροχόςπρέπει να
χρησιμοποιείταιμόνο σεπερίπτωση
ανάγκης.Ηχρήσηπρέπει ναμειώνεται
στο ελάχιστο απαραίτητο και η
ταχύ
τητα δενπρέπει να ξεπερνάτα
80 km/h.Επάνω στη ρεζέρβα υπάρχειμία ετικέτα
πορτοκαλίχρώματος,ηοποία συνοψίζει
τις κύριεςπροειδοποιήσεις αναφορικάμε
τουςπεριορισμούς κατάτη χρήση.Ποτέ
μην αφαιρείτεήκαλύπτετε την ετικέτα.Η
ετικέτα αναγράφει τις ακόλουθες
επισημάνσεις σε τέσσερις γλώσσες:
«Προσοχή!
Μόνο γιαπροσωρινήχρήση!
80 km/hτομέγιστο!Αντικαταστήστε το
συντομότερο δυνατόμε κανονικότροχό.
Μην καλύπτετε αυτήτηνένδειξη».Ποτέ
μην τοποθετείτε οποιοδήποτε τάσι επάνω
στη ρεζέρβα του τροχού.Τα
χαρακτηριστικάκατάτην οδήγηση του
αυτοκινήτου είναι διαφορετικάότανέχει
τοποθετηθείη ρεζέρβα του τροχού.
Αποφύγετε απότομες επιταχύ
νσεις και
φρεναρίσματα,απότομο στρίψιμο στις
γωνίες και γρήγορες στροφές.
Επισκευάστε και τοποθετήστε καιπάλι
τον κανονικότροχότο συντομότερο
δυνατόν.Απαγορεύεται να
χρησιμοποιείτε ταυτόχρονα δύοή
περισσότερους εφεδρικούς τροχούς
μικρών διαστάσεων.Μην απλώνετε
γράσο στα σπειρώματα τωνμπουλονιών
πριν τα τοπ
οθετήσετε:μπορείνα
λασκάρει.
Σημείωση
52)Γυρίζοντας τημανιβέλα,προσέξτε η
περιστροφήνα γίνεται ελεύθερα χωρίςνα
γδέρνεται το χέρι επάνω στοέδαφος.
Ακόμα και τα κινούμενα τμήματα του
γρύλου(''ατέρμων κοχλίας''και
αρθρώσεις)μπορούνναπροκαλέσουν
τραυματισμούς:αποφύγετε την επαφή.
Καθαρίστεπροσεκτικάστηνπερίπτωση
επαφή
ςμετογράσο.
53)Απευθυνθείτε το συντομότερο
δυνατόν στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiatγια να ελέγξετε τη
σωστήσύσφιξη τωνμπουλονιών
στήριξης του τροχού.
150
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
