Λαμπτήρες Τύπος Ισχύς Αναφορά εικόνας
Μπροστινά φώτα θέσης/Φώτα ημέρας(D.R.L.) H15 15W 4
Φώταμεγάλης σκάλας(αλογόνου) H15 55W 4
Φώταμεσαίας σκάλαςH7 55W 3
Φώταμεγάλης/μεσαίας σκάλας(με εκτόνωση αερίου
Xenon)
(για εκδόσεις/αγορές στις οποίεςπροβλέπεται)D5S 25W 5
Μπροστινά φλαςPY21W 21W 2
ΦώταπινακίδαςW5W 5W 1
Πίσω φώτα θέσης/στοπ P21W 21W 2
Πίσω ΦλαςWY16W 16W 1
Φώτα όπισθενW16W 16W 1
3°στοπ W5W 5W 1
Φώτα ομίχληςH11 55W 4
Πίσω φώτα ομίχληςW16W 16W 1
ΜπροστινήπλαφονιέραC5W 5W 1
Μπροστινέςπλαφονιέρες(σκιάδια) C5W 5W 1
ΟπίσθιαπλαφονιέραC5W 6W 1
ΠλαφονιέραπόρταςπορτμπαγκάζW5W 5W 1
Πλαφονιέρα ντουλαπιού ταμπλόW5W 5W 1
135

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
Θέση τοποθέτησηςμπροστινών
λαμπτήρων
1.Φώταμεσαίας σκάλας
2.Φώτα ομίχλης
3.Φώταμεγάλης σκάλας/ημέρας
(D.R.L.)
4.Φλας.
Φώταμεσαίας σκάλας
Δεξιόςπροβολέας
Για την αντικατάσταση του λαμπτήρα1
εικ. 108συνεχίσετε σύμφωναμετα
παρακάτω:
στρίψτε τελείως τους τροχούςπρος
ταμέσα
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,ξεβιδώστε τη βίδα1
εικ. 109και αφαιρέστε τοπορτάκι
ελέγχου2
αφαιρέστε τη λαστιχένια τάπα
αποσυνδέστε το φις σύνδεσης
βγάλτε τον λαμπτήρα από τις
ασφάλειες στήριξης
αντικαταστήστε τον νέο λαμπτήρα
και εκτελέστε την αντίστροφη
διαδικασία σύμφωναμε όσα
περιγράφτηκανπροηγουμένως.
Αριστερόςπροβολέας
εργαζόμενοιμέσα από τον χώρο του
κινητήρα,αφαιρέστε τη λαστιχένια
τάπα του λαμπτήρα των φώτων της
μεσαίας σκάλας1εικ. 108
βγάλτε τον λαμπτήρα από τις
ασφάλειες στήριξης
αποσυνδέστε το φις σύνδεσης Και
αντικαταστήστε τον λαμπτήρα1
εικ. 108
συνδέστε ξανά το φις σύνδεσης
στον νέο λαμπτήρα
επανατοποθετήστε το σύνολο στην
αντίστοιχη βάση
επανατοποθετήστε τη λαστιχένια
τάπα.
ΣΗΜΕΊΩΣΗ Εκτελέστε την εργασία
αντικατάστασης του λαμπτήραμόνομε
τον κινητήρα σβηστό.Βεβαιωθείτε ότι
ο κινητήρας είναι κρύος,για να
αποτρέψετε τον κίνδυνο εγκαυμάτων.
Φώτα ομίχλης
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:10808026J0002EM
109P08026J004
110P08026J0012
136
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

στρίψτε τελείως τους τροχούςπρος
ταμέσα
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,ξεβιδώστε τη βίδα1
εικ. 110και αφαιρέστε τοπορτάκι
ελέγχου2
περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα-ντουί1
εικ. 111και στη βγάλτε τοπρος τα έξω
αποσυνδέστε το φις σύνδεσηςσυνδέστε ξανά το φις σύνδεσης στο
νέο σύνολο:στη συνέχεια τοποθετήστε
τοπεριστρέφοντάς το δεξιόστροφα και
ασφαλίζοντάς το σωστά
τέλοςμοντάρετε τοπορτάκι ελέγχου.
Φώταμεγάλης σκάλας/ημέρας
(D.R.L.)
Για την αντικατάσταση του λαμπτήρα3
εικ. 108συνεχίσετε σύμφωναμετα
παρακάτω:
εργαζόμενοιμέσα από τον χώρο του
κινητήρα,αφαιρέστε τη λαστιχένια
τάπα1εικ. 112
περιστρέψτε αριστερόστροφα το
σύνολο λαμπτήρα-ντουί και βγάλτε το
αποσυνδέστε το φις σύνδεσης και
αντικαταστήστε το σύνολο
λαμπτήρα-ντουί2
συνδέστε ξανά το φις σύνδεσης στο
νέο σύνολο
τοποθετήστεμέσα στη θέση του,
περιστρέψτε το δεξιόστροφα και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
επανατοποθετήστε τη λαστιχένια
τάπα1.
ΣΗΜΕΊΩΣΗ Εκτελέστε την εργασία
αντικατάστασης του λαμπτήραμόνομε
τον κινητήρα σβηστό.Βεβαιωθείτε ότι
ο κινητήρας είναι κρύος,για να
αποτρέψετε τον κίνδυνο εγκαυμάτων.
Μπροστινά φλας
Για την αντικατάσταση του λαμπτήρα4
εικ. 108συνεχίσετε σύμφωναμετα
παρακάτω:
περιστρέψτε αριστερόστροφα το
σύνολο λαμπτήρα-ντουί
αντικαταστήστε τον λαμπτήρα τύπου
''μπαγιονέτ"
στη συνέχεια τοποθετήστε το
σύνολο του λαμπτήρα-ντουίμέσα στη
θέση του,περιστρέψτε το δεξιόστροφα
και βεβαιωθείτε ότι έχει ασφαλίσει
σωστά.
Πλευρικά Φλας
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
επάνω στο διάφανο τμήμα1
εικ. 113 πιέστε την εσωτερική
ασφάλεια στήριξης2,και στη συνέχεια
βγάλτε το σύνολοπρος τα έξω
11108026J0016EM11208026J0025EM
11308026J0005EM
137

γυρίστε αριστερόστροφα το ντουί3,
βγάλτε τον κουμπωτό λαμπτήρα4και
αντικαταστήστε τον
μοντάρετε το ντουί3μέσα στο
διάφανο τμήμα γυρίζοντάς το
δεξιόστροφα
μοντάρετε το σύνολο και
βεβαιωθείτε ότι ακούσατε το κλικ
ασφάλισης της εσωτερικής ασφάλειας
στήριξης2.
Εκδόσειςπου διαθέτουνπροβολείς
με εκτόνωση αερίου(Xenon)
Φώταμεσαίας/μεγάλης σκάλας
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση αυτών των
φώτων απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat.Θέση τοποθέτησηςπίσω
λαμπτήρων
1.Φώτα θέσης/στοπ
2.Φλας
3.Φώτα όπισθεν
4.Πίσω φώτα ομίχλης
Πίσωοπτικό σύνολο
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
ανοίξτε τοπίσωπορτάκι και
μετακινήστε το κάλυμμαεπάνω στην
εσωτερική επένδυση5εικ. 115
αποσυνδέστε το κεντρικό φις
σύνδεσης6,δρώντας στο κατάλληλο
στήριγμα,και στη συνέχεια ξεβιδώστε
τη βίδα7εικ. 116
αφαιρέστε τοπίσω οπτικό σύνολο,
βγάζοντάς τοπρος τα έξω όπως
φαίνεται στην εικ. 117
11408026J0006EM
11508026J0007EM
11608026J0008EM
138
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

για να αντικαταστήσετε τον
λαμπτήρα τουπίσω φωτός ομίχλης
περιστρέψτε αριστερόστροφα το ντουί
8εικ. 118και αντικαταστήστε τον
λαμπτήρα,βγάζοντάς τον απότο
αντίστοιχο ντουί

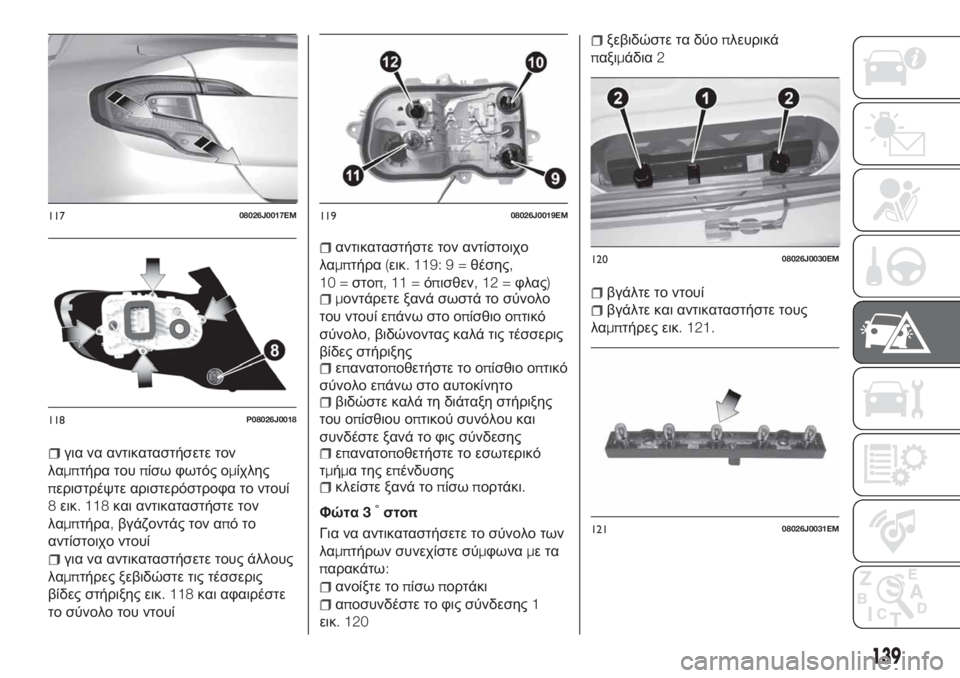

για να αντικαταστήσετε τους άλλους
λαμπτήρες ξεβιδώστε τις τέσσερις
βίδες στήριξης εικ. 118και αφαιρέστε
το σύνολο του ντουί
αντικαταστήστε τον αντίστοιχο
λαμπτήρα(εικ.119:9=θέσης,
10 =στοπ, 11 =όπισθεν,12=φλας)
μοντάρετε ξανά σωστά το σύνολο
του ντουί επάνω στο οπίσθιο οπτικό
σύνολο,βιδώνοντας καλά τις τέσσερις
βίδες στήριξης
επανατοποθετήστε το οπίσθιο οπτικό
σύνολο επάνω στο αυτοκίνητο
βιδώστε καλά τη διάταξη στήριξης
του οπίσθιου οπτικού συνόλου και
συνδέστε ξανά το φις σύνδεσης
επανατοποθετήστε το εσωτερικό
τμήμα της επένδυσης
κλείστε ξανά τοπίσωπορτάκι.
Φώτα3
°στοπ
Για να αντικαταστήσετε το σύνολο των
λαμπτήρων συνεχίστε σύμφωναμετα
παρακάτω:
ανοίξτε τοπίσωπορτάκι
αποσυνδέστε το φις σύνδεσης1
εικ. 120
ξεβιδώστε τα δύοπλευρικά
παξιμάδια2
βγάλτε το ντουί
βγάλτε και αντικαταστήστε τους
λαμπτήρες εικ. 121.
11708026J0017EM
118P08026J0018
11908026J0019EM
12008026J0030EM
12108026J0031EM
139

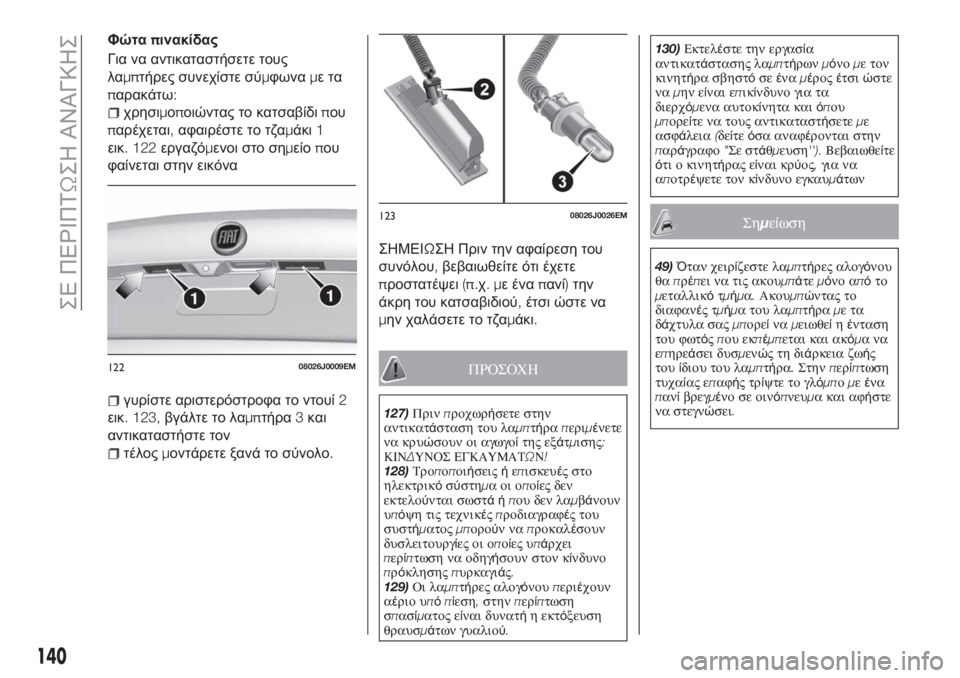

Φώταπινακίδας
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,αφαιρέστε το τζαμάκι1
εικ. 122εργαζόμενοι στο σημείοπου
φαίνεται στην εικόνα
γυρίστε αριστερόστροφα το ντουί2
εικ. 123,βγάλτε το λαμπτήρα3και
αντικαταστήστε τον
τέλοςμοντάρετε ξανά το σύνολο.ΣΗΜΕΙΩΣΗ Πριν την αφαίρεση του
συνόλου,βεβαιωθείτε ότι έχετε
προστατέψει(π.χ.με έναπανί)την
άκρη του κατσαβιδιού,έτσι ώστε να
μην χαλάσετε το τζαμάκι.
ΠΡΟΣΟΧΗ
127)Πρινπροχωρήσετε στην
αντικατάσταση του λαμπτήραπεριμένετε
να κρυώσουν οι αγωγοίτης εξάτμισης:
ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ!
128)Τροποποιήσειςήεπισκευές στο
ηλεκτρικόσύστημαοιοποίες δεν
εκτελούνται σωστάήπου δεν λαμβάνουν
υπόψη τις τεχνικέςπροδιαγραφές του
συστήματοςμπορούνναπροκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησηςπυρκαγιάς.
129)Οι λαμπτήρες αλογόνουπεριέχουν
αέριο υπόπίεση,στηνπερίπτωση
σπασίματος είναι δυνατήη εκτόξευση
θραυσμάτων γυαλιού.130)Εκτελέστε την εργασία
αντικατάστασης λαμπτήρωνμόνομε τον
κινητήρα σβηστόσεέναμέροςέτσιώστε
ναμην είναι επ
ικίνδυνο για τα
διερχόμενα αυτοκίνητα καιόπου
μπορείτε να τους αντικαταστήσετεμε
ασφάλεια(δείτεόσα αναφέρονται στην
παράγραφο"Σε στάθμευση'').Βεβαιωθείτε
ότι ο κινητήρας είναι κρύος,για να
αποτρέψετε τον κίνδυνο εγκαυμάτων
Σημείωση
49)Όταν χειρίζεστε λαμπτήρες αλογόνου
θαπρέπει να τις ακουμπάτεμόνο απότο
μεταλλικότμήμα.Ακουμπώντας το
διαφανέςτμήμα του λαμπτήραμετα
δάχτυλα σαςμπορείναμειωθείηένταση
του φωτόςπου εκπέμπεται και ακόμανα
επηρεάσει δυσμενώςτηδιάρκεια ζωής
τουίδιου του λαμπτήρα.Στηνπερ
ίπτωση
τυχαίας επαφήςτρίψτε το γλόμπομεένα
πανίβρεγμένο σε οινόπνευμα και αφήστε
να στεγνώσει.12208026J0009EM
12308026J0026EM
140
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ

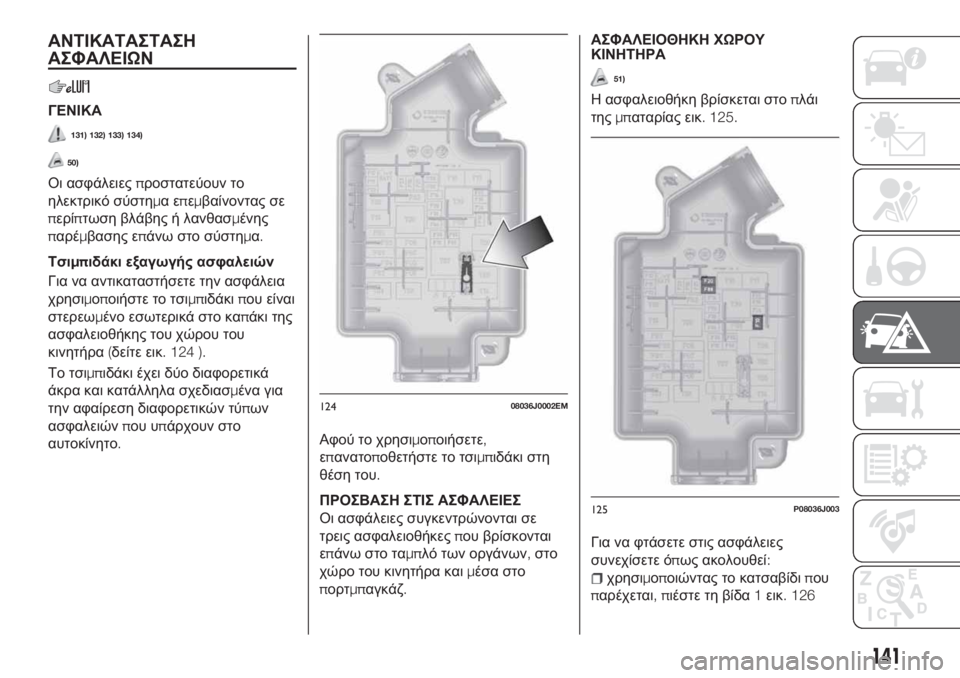

ΓΕΝΙΚΑ
131) 132) 133) 134)
50)
Οι ασφάλειεςπροστατεύουν το
ηλεκτρικό σύστημαεπεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Τσιμπιδάκι εξαγωγής ασφαλειών
Για να αντικαταστήσετε την ασφάλεια
χρησιμοποιήστε το τσιμπιδάκιπου είναι
στερεωμένο εσωτερικά στο καπάκι της
ασφαλειοθήκης του χώρου του
κινητήρα(δείτε εικ. 124 ).
Το τσιμπιδάκι έχει δύο διαφορετικά
άκρα και κατάλληλα σχεδιασμένα για
την αφαίρεση διαφορετικών τύπων
ασφαλειώνπου υπάρχουν στο
αυτοκίνητο.Αφού το χρησιμοποιήσετε,
επανατοποθετήστε το τσιμπιδάκι στη
θέση του.
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε
τρεις ασφαλειοθήκεςπου βρίσκονται
επάνω στο ταμπλό των οργάνων,στο
χώρο του κινητήρα καιμέσα στο
πορτμπαγκάζ.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
51)
Η ασφαλειοθήκη βρίσκεται στοπλάι
τηςμπαταρίας εικ. 125.
Για να φτάσετε στις ασφάλειες
συνεχίσετε όπως ακολουθεί:
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδα1εικ. 126
12408036J0002EM
125P08036J003
141

ταυτόχροναπεριστρέψτε αργά
αριστερόστροφα τη βίδαμέχρι να
βρείτε αντίσταση(μη βάλετε δύναμη
πέρα από το όριο)
ελευθερώστε αργά τη βίδα
το άνοιγμαεπισημαίνεταιμε την
έξοδο ολόκληρης της κεφαλής της
βίδας από την αντίστοιχη βάση
αφαιρέστε το καπάκι2,σέρνοντάς
το τελείωςπρος το άνωμέρος επάνω
στουςπλευρικούς οδηγούς,όπως
φαίνεται στην εικόνα.
Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματοςπου
αντιστοιχεί σε κάθεμία ασφάλεια
φαίνεται επάνω στο καπάκι.
Αφού αντικαταστήσετε την ασφάλεια
προχωρήστε όπως ακολουθεί:
τοποθετήστε ξανά σωστά το καπάκι
2μέσα στουςπλευρικούς οδηγούς της
ασφαλειοθήκης
σύρετέ το τελείως απόεπάνωπρος
τα κάτω
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδα1
ταυτόχροναπεριστρέψτε αργά
δεξιόστροφα τη βίδαμέχρι να βρείτε
αντίσταση(μη βάλετε δύναμηπέρα
από το όριο)
ελευθερώστε αργά τη βίδα
το κλείσιμοεπισημαίνεταιμετο
κούμπωμα ολόκληρης της κεφαλής της
βίδαμέσα στην αντίστοιχη βάση.

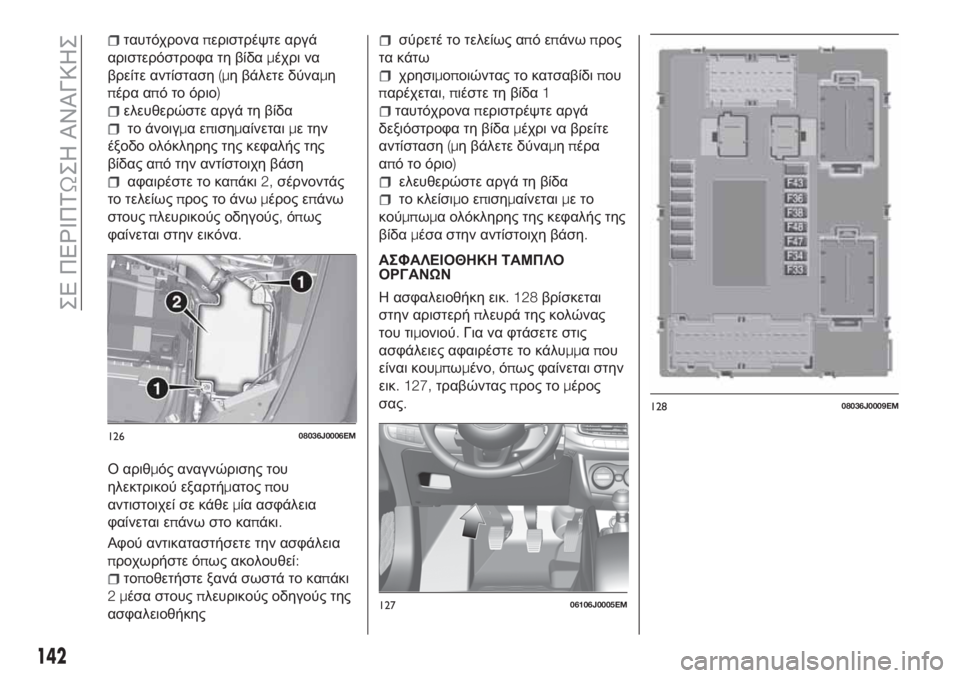

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Η ασφαλειοθήκη εικ. 128βρίσκεται
στην αριστερήπλευρά της κολώνας
του τιμονιού.Για να φτάσετε στις
ασφάλειες αφαιρέστε το κάλυμμαπου
είναι κουμπωμένο,όπως φαίνεται στην
εικ. 127,τραβώνταςπρος τομέρος
σας.
12608036J0006EM
12706106J0005EM
12808036J0009EM
142
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
