2018 FIAT TALENTO Instrukcja obsługi (in Polish)

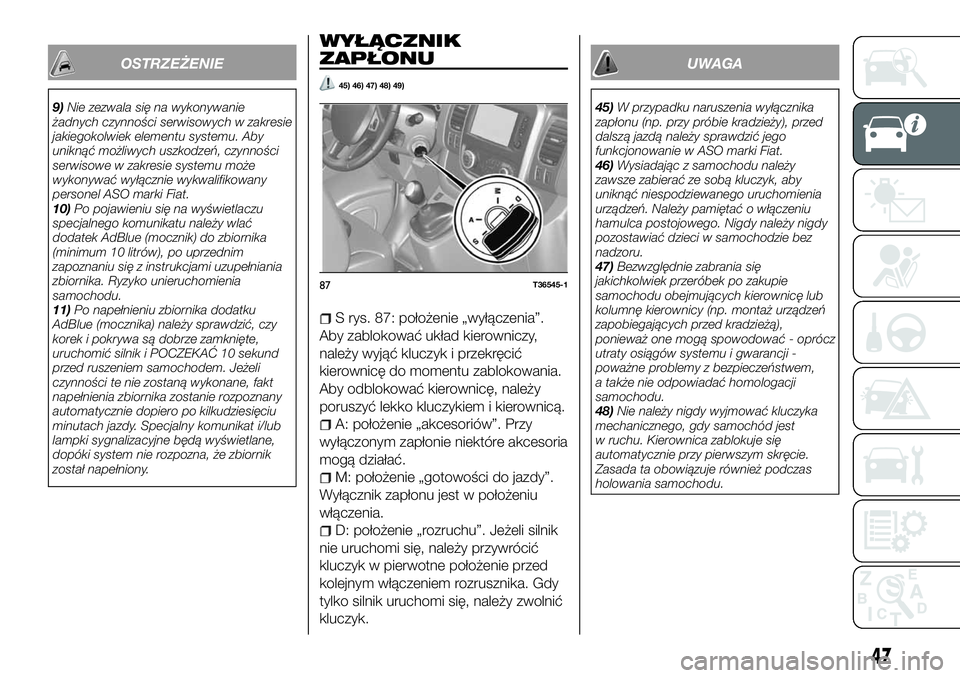

OSTRZEŻENIE
9)Nie zezwala się na wykonywanie
żadnych czynności serwisowych w zakresie
jakiegokolwiek elementu systemu. Aby
uniknąć możliwych uszkodzeń, czynności
serwisowe w zakresie systemu może
wykonywać wyłącznie wykwalifikowany
personel ASO marki Fiat.
10)Po pojawieniu się na wyświetlaczu
specjalnego komunikatu należy wlać
dodatek AdBlue (mocznik) do zbiornika
(minimum 10 litrów), po uprzednim
zapoznaniu się z instrukcjami uzupełniania
zbiornika. Ryzyko unieruchomienia
samochodu.
11)Po napełnieniu zbiornika dodatku
AdBlue (mocznika) należy sprawdzić, czy
korek i pokrywa są dobrze zamknięte,
uruchomić silnik i POCZEKAĆ 10 sekund
przed ruszeniem samochodem. Jeżeli
czynności te nie zostaną wykonane, fakt
napełnienia zbiornika zostanie rozpoznany
automatycznie dopiero po kilkudziesięciu
minutach jazdy. Specjalny komunikat i/lub
lampki sygnalizacyjne będą wyświetlane,
dopóki system nie rozpozna, że zbiornik
został napełniony.
WYŁĄCZNIK
ZAPŁONU
45) 46) 47) 48) 49)
S rys. 87: położenie „wyłączenia”.
Aby zablokować układ kierowniczy,
należy wyjąć kluczyk i przekręcić
kierownicę do momentu zablokowania.
Aby odblokować kierownicę, należy
poruszyć lekko kluczykiem i kierownicą.
A: położenie „akcesoriów”. Przy
wyłączonym zapłonie niektóre akcesoria
mogą działać.
M: położenie „gotowości do jazdy”.
Wyłącznik zapłonu jest w położeniu
włączenia.
D: położenie „rozruchu”. Jeżeli silnik
nie uruchomi się, należy przywrócić
kluczyk w pierwotne położenie przed
kolejnym włączeniem rozrusznika. Gdy
tylko silnik uruchomi się, należy zwolnić
kluczyk.
UWAGA
45)W przypadku naruszenia wyłącznika
zapłonu (np. przy próbie kradzieży), przed
dalszą jazdą należy sprawdzić jego
funkcjonowanie w ASO marki Fiat.
46)Wysiadając z samochodu należy
zawsze zabierać ze sobą kluczyk, aby
uniknąć niespodziewanego uruchomienia
urządzeń. Należy pamiętać o włączeniu
hamulca postojowego. Nigdy należy nigdy
pozostawiać dzieci w samochodzie bez
nadzoru.
47)Bezwzględnie zabrania się
jakichkolwiek przeróbek po zakupie
samochodu obejmujących kierownicę lub
kolumnę kierownicy (np. montaż urządzeń
zapobiegających przed kradzieżą),
ponieważ one mogą spowodować - oprócz
utraty osiągów systemu i gwarancji -
poważne problemy z bezpieczeństwem,
a także nie odpowiadać homologacji
samochodu.
48)Nie należy nigdy wyjmować kluczyka
mechanicznego, gdy samochód jest
w ruchu. Kierownica zablokuje się
automatycznie przy pierwszym skręcie.
Zasada ta obowiązuje również podczas
holowania samochodu.
87T36545-1
47

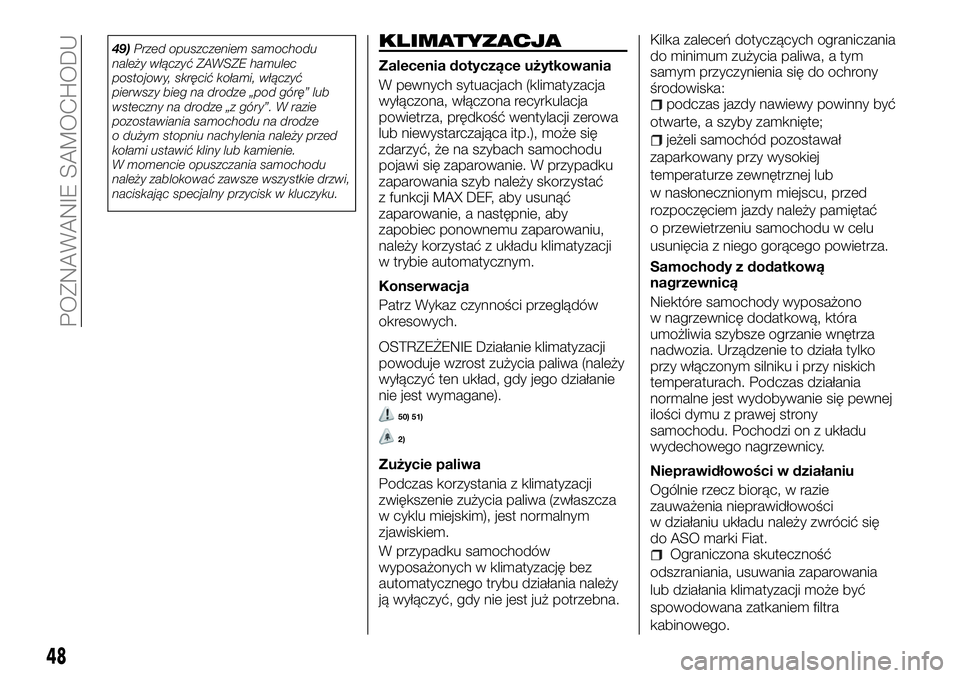

49)Przed opuszczeniem samochodu
należy włączyć ZAWSZE hamulec
postojowy, skręcić kołami, włączyć
pierwszy bieg na drodze „pod górę” lub
wsteczny na drodze „z góry”. W razie
pozostawiania samochodu na drodze
o dużym stopniu nachylenia należy przed
kołami ustawić kliny lub kamienie.
W momencie opuszczania samochodu
należy zablokować zawsze wszystkie drzwi,
naciskając specjalny przycisk w kluczyku.KLIMATYZACJA
Zalecenia dotyczące użytkowania
W pewnych sytuacjach (klimatyzacja
wyłączona, włączona recyrkulacja
powietrza, prędkość wentylacji zerowa
lub niewystarczająca itp.), może się
zdarzyć, że na szybach samochodu
pojawi się zaparowanie. W przypadku
zaparowania szyb należy skorzystać
z funkcji MAX DEF, aby usunąć
zaparowanie, a następnie, aby
zapobiec ponownemu zaparowaniu,
należy korzystać z układu klimatyzacji
w trybie automatycznym.
Konserwacja
Patrz Wykaz czynności przeglądów
okresowych.
OSTRZEŻENIE Działanie klimatyzacji
powoduje wzrost zużycia paliwa (należy
wyłączyć ten układ, gdy jego działanie
nie jest wymagane).
50) 51)
2)
Zużycie paliwa
Podczas korzystania z klimatyzacji
zwiększenie zużycia paliwa (zwłaszcza
w cyklu miejskim), jest normalnym
zjawiskiem.
W przypadku samochodów
wyposażonych w klimatyzację bez
automatycznego trybu działania należy
ją wyłączyć, gdy nie jest już potrzebna.Kilka zaleceń dotyczących ograniczania
do minimum zużycia paliwa, a tym
samym przyczynienia się do ochrony
środowiska:
podczas jazdy nawiewy powinny być
otwarte, a szyby zamknięte;
jeżeli samochód pozostawał
zaparkowany przy wysokiej
temperaturze zewnętrznej lub
w nasłonecznionym miejscu, przed
rozpoczęciem jazdy należy pamiętać
o przewietrzeniu samochodu w celu
usunięcia z niego gorącego powietrza.
Samochody z dodatkową
nagrzewnicą
Niektóre samochody wyposażono
w nagrzewnicę dodatkową, która
umożliwia szybsze ogrzanie wnętrza
nadwozia. Urządzenie to działa tylko
przy włączonym silniku i przy niskich
temperaturach. Podczas działania
normalne jest wydobywanie się pewnej
ilości dymu z prawej strony
samochodu. Pochodzi on z układu
wydechowego nagrzewnicy.
Nieprawidłowości w działaniu
Ogólnie rzecz biorąc, w razie
zauważenia nieprawidłowości
w działaniu układu należy zwrócić się
do ASO marki Fiat.
Ograniczona skuteczność
odszraniania, usuwania zaparowania
lub działania klimatyzacji może być
spowodowana zatkaniem filtra
kabinowego.
48
POZNAWANIE SAMOCHODU

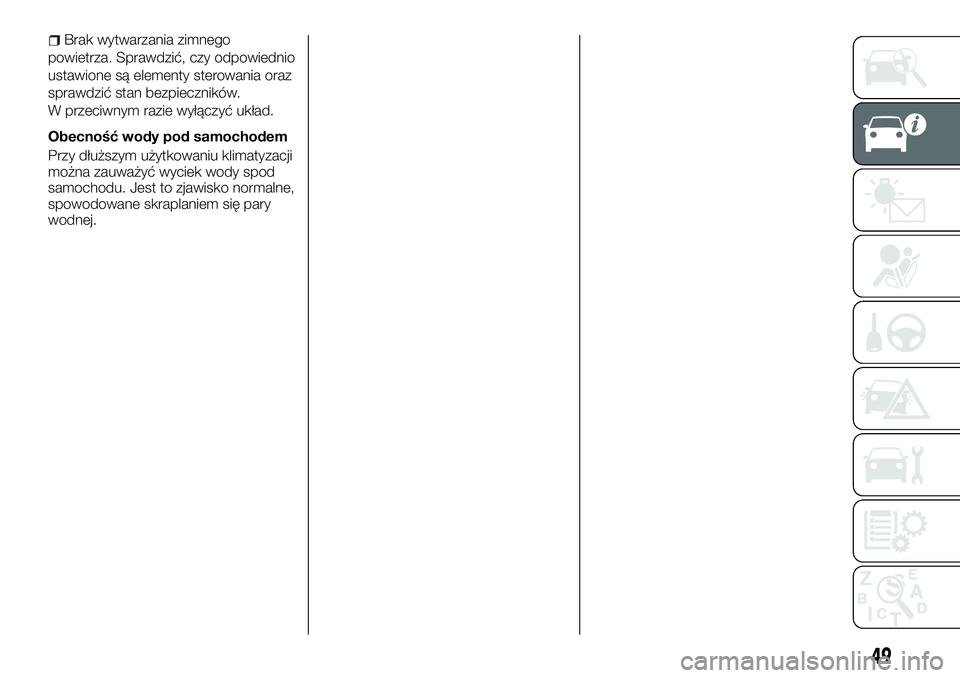

Brak wytwarzania zimnego
powietrza. Sprawdzić, czy odpowiednio
ustawione są elementy sterowania oraz
sprawdzić stan bezpieczników.
W przeciwnym razie wyłączyć układ.
Obecność wody pod samochodem
Przy dłuższym użytkowaniu klimatyzacji
można zauważyć wyciek wody spod
samochodu. Jest to zjawisko normalne,
spowodowane skraplaniem się pary
wodnej.
49

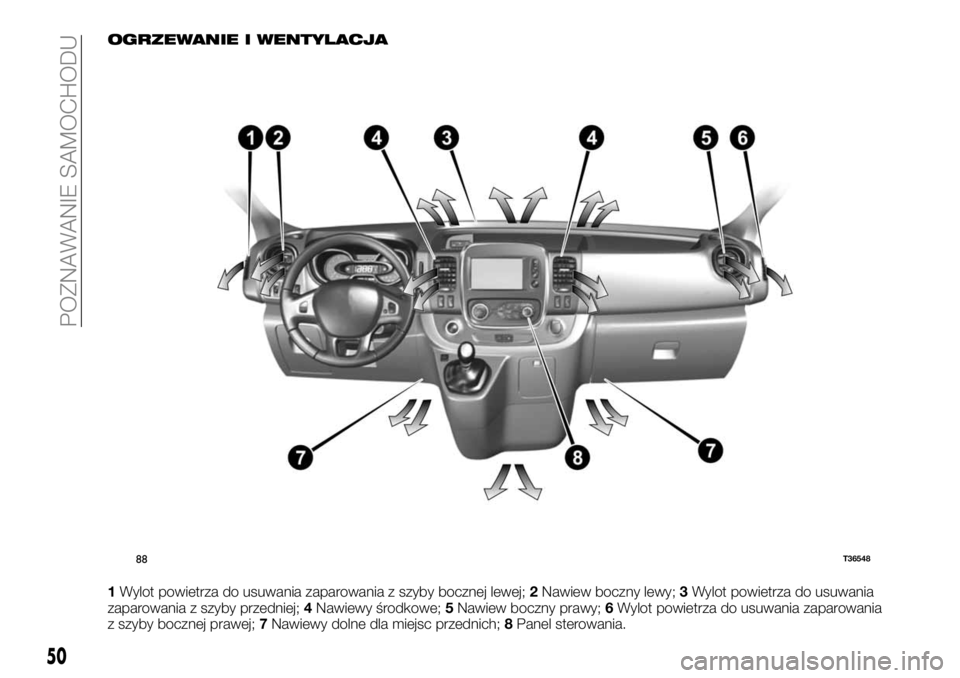

OGRZEWANIE I WENTYLACJA
1Wylot powietrza do usuwania zaparowania z szyby bocznej lewej;2Nawiew boczny lewy;3Wylot powietrza do usuwania
zaparowania z szyby przedniej;4Nawiewy środkowe;5Nawiew boczny prawy;6Wylot powietrza do usuwania zaparowania
z szyby bocznej prawej;7Nawiewy dolne dla miejsc przednich;8Panel sterowania.
88T36548
50
POZNAWANIE SAMOCHODU

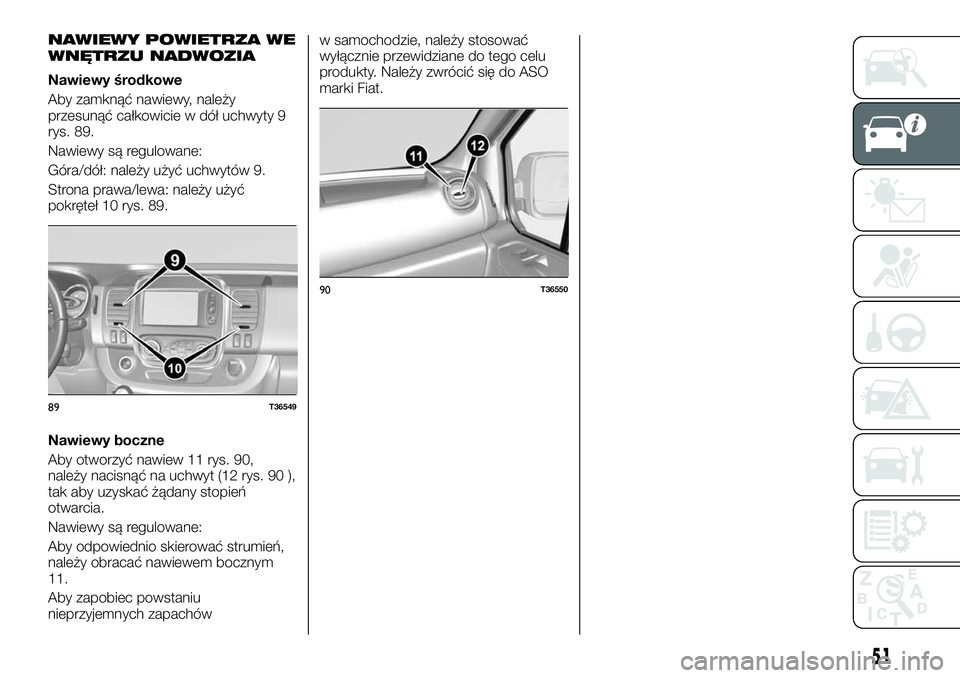

NAWIEWY POWIETRZA WE
WNĘTRZU NADWOZIA
Nawiewy środkowe
Aby zamknąć nawiewy, należy
przesunąć całkowicie w dół uchwyty 9
rys. 89.
Nawiewy są regulowane:
Góra/dół: należy użyć uchwytów 9.
Strona prawa/lewa: należy użyć
pokręteł 10 rys. 89.
Nawiewy boczne
Aby otworzyć nawiew 11 rys. 90,
należy nacisnąć na uchwyt (12 rys. 90 ),
tak aby uzyskać żądany stopień
otwarcia.
Nawiewy są regulowane:
Aby odpowiednio skierować strumień,
należy obracać nawiewem bocznym
11.
Aby zapobiec powstaniu
nieprzyjemnych zapachóww samochodzie, należy stosować
wyłącznie przewidziane do tego celu
produkty. Należy zwrócić się do ASO
marki Fiat.
89T36549
90T36550
51

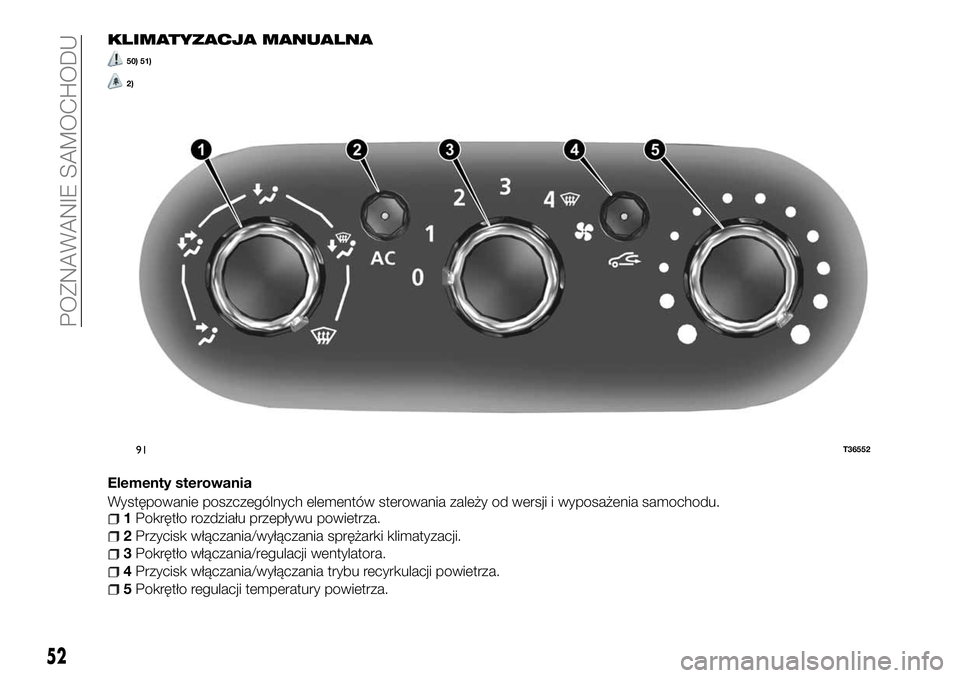

KLIMATYZACJA MANUALNA
50) 51)
2)
Elementy sterowania
Występowanie poszczególnych elementów sterowania zależy od wersji i wyposażenia samochodu.
1Pokrętło rozdziału przepływu powietrza.
2Przycisk włączania/wyłączania sprężarki klimatyzacji.
3Pokrętło włączania/regulacji wentylatora.
4Przycisk włączania/wyłączania trybu recyrkulacji powietrza.
5Pokrętło regulacji temperatury powietrza.
91T36552
52
POZNAWANIE SAMOCHODU

Regulacja temperatury powietrza
Ustawić pokrętło 5 rys. 91 na żądanym
poziomie temperatury. Im bardziej
wskaźnik znajduje się w czerwonej
strefie, tym temperatura jest wyższa.
Regulacja prędkości wentylatora
Ustawić pokrętło 3 rys. 91 w położeniu
od 0 do 4 rys. 91. Im bardziej pokrętło
jest ustawione na prawą stronę, tym
wyższe jest natężenie przepływu
powietrza. Jeśli zamierza się wyłączyć
dopływ powietrza, należy ustawić
pokrętło 3 rys. 91 w położeniu 0.
System jest wyłączony: prędkość
wentylacji powietrza we wnętrzu
nadwozia jest zerowa (samochód
zatrzymany), ale gdy samochód będzie
się poruszał, można odczuć delikatny
przepływ powietrza.
UWAGA Dłuższe pozostawianie tego
pokrętła w położeniu 0 może
spowodować zaparowanie szyb
bocznych i szyby przedniej, a także
powstanie zapachów
charakterystycznych dla zamkniętych
pomieszczeń.
Szybkie usuwanie zaparowania:
Odizolowanie wnętrza nadwozia/
recyrkulacja powietrza wyłączone
(wbudowana w przycisk lampka 4
rys. 91 zgaszona). Ustawić elementy
sterowania 1 rys. 91 i 3
rys. 91 w położeniach
. Włączenie
klimatyzacji powietrza umożliwi szybsze
usunięcie zaparowania.Włączanie trybu odizolowania
wnętrza nadwozia/recyrkulacji
powietrza
Nacisnąć przycisk 4
rys. 91 (wbudowana w przycisk lampka
sygnalizacyjna zaświeca się).
Powietrze znajdujące się we wnętrzu
nadwozia krąży w obiegu zamkniętym
i nie jest doprowadzane do samochodu
powietrze z zewnątrz.
Recyrkulację powietrza umożliwia:
odizolowanie otoczenia
zewnętrznego (np. podczas jazdy
w strefach o zanieczyszczonym
powietrzu itp.);
umożliwia także szybsze uzyskanie
żądanej we wnętrzu samochodu
temperatury.
OSTRZEŻENIE Dłuższe pozostawianie
włączonego trybu recyrkulacji powietrza
może spowodować zaparowanie szyb
bocznych i szyby przedniej, a także
powstanie zapachów
charakterystycznych dla zamkniętych
pomieszczeń. Dlatego też zaleca się
włączenie ponownie normalnego trybu
(dopływ powietrza zewnętrznego),
poprzez ponowne naciśnięcie przycisku
4 rys. 91, gdy tylko recyrkulacja
powietrza nie będzie już wymagana.
Rozdział przepływu powietrza
wewnątrz nadwozia
Aby wybrać żądany tryb rozdziału,
należy obracać pokrętłem 1 rys. 91.
Strumień powietrza jest kierowany do
nawiewów deski rozdzielczej.
Strumień powietrza jest kierowany
do nawiewów deski rozdzielczej i do
nawiewów dolnych dla miejsc
przednich.
Strumień powietrza jest kierowany
głównie do nawiewów dolnych dla
miejsc przednich i do nawiewów deski
rozdzielczej. Aby skierować strumień
powietrza wyłącznie w dół, należy
zamknąć nawiewy deski rozdzielczej.
Strumień powietrza jest rozdzielany
pomiędzy wszystkie nawiewy, nawiewy
na szyby boczne przednie, nawiewy do
usuwania zaparowania z szyby
przedniej i nawiewy dolne.
. Strumień powietrza jest kierowany
do nawiewów do usuwania
zaparowania z szyby przedniej i do
nawiewów do usuwania zaparowania
z szyb bocznych przednich.
Włączanie/wyłączanie klimatyzacji
Przycisk 2 rys. 91 umożliwia włączenie
(zaświecona lampka) lub wyłączenie
(zgaszona lampka) działania
klimatyzacji.
Klimatyzacji nie można włączyć, gdy
pokrętło 3 rys. 91 znajduje się
w położeniu 0.
Stosowanie klimatyzacji umożliwia:
obniżenie temperatury we wnętrzu
nadwozia;
szybsze usunięcie zaparowania
z szyb.
53

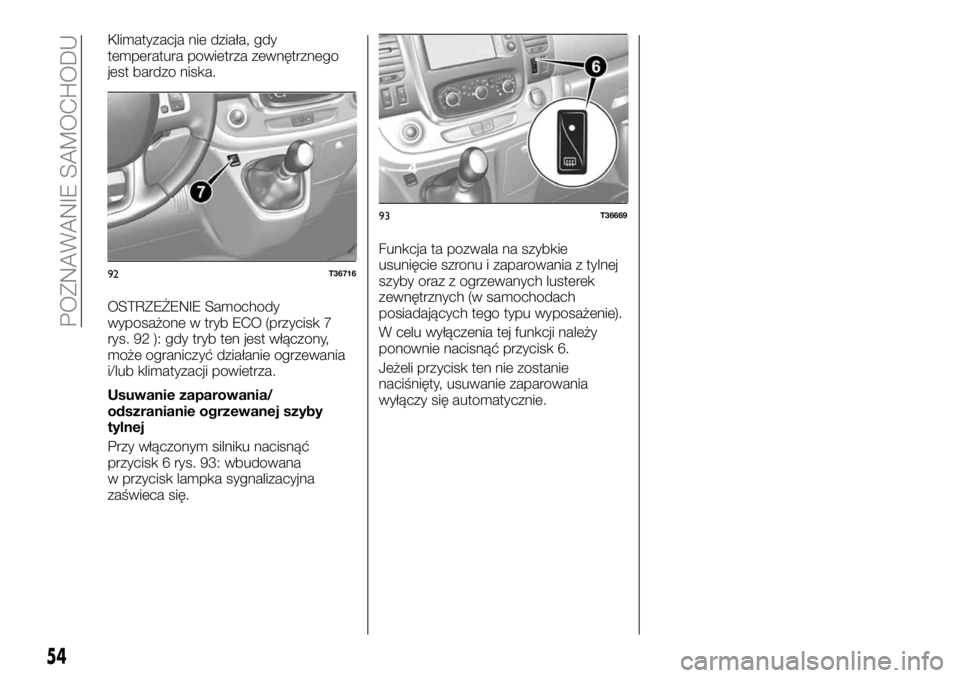

Klimatyzacja nie działa, gdy
temperatura powietrza zewnętrznego
jest bardzo niska.
OSTRZEŻENIE Samochody
wyposażone w tryb ECO (przycisk 7
rys. 92 ): gdy tryb ten jest włączony,
może ograniczyć działanie ogrzewania
i/lub klimatyzacji powietrza.
Usuwanie zaparowania/
odszranianie ogrzewanej szyby
tylnej
Przy włączonym silniku nacisnąć
przycisk 6 rys. 93: wbudowana
w przycisk lampka sygnalizacyjna
zaświeca się.Funkcja ta pozwala na szybkie
usunięcie szronu i zaparowania z tylnej
szyby oraz z ogrzewanych lusterek
zewnętrznych (w samochodach
posiadających tego typu wyposażenie).
W celu wyłączenia tej funkcji należy
ponownie nacisnąć przycisk 6.
Jeżeli przycisk ten nie zostanie
naciśnięty, usuwanie zaparowania
wyłączy się automatycznie.
92T36716
93T36669
54
POZNAWANIE SAMOCHODU
