Page 113 of 256

Oparcie z regulacją wysokości
i wyposażone w prowadnicę pasa
bezpieczeństwa jest zalecane, aby
przełożyć pas przez środek barku. Nie
powinien on nigdy znajdować się na
szyi ani na ramieniu. Należy wybrać
fotelik kubełkowy, aby zapewnić lepszą
ochronę boczną.
INSTALACJA FOTELIKA DLA
DZIECKA
Na niektórych siedzeniach instalacja
fotelików dla dzieci jest niedozwolona.
Schematy przedstawione na kolejnych
stronach wskazują położenia, w których
instalacja fotelika dla dziecka jest
możliwa.
Przed użyciem fotelika dla dziecka
należy sprawdzić, czy rzeczywiście
istnieje możliwość zainstalowania go.
Na siedzeniu przednim
Możliwość przewożenia dziecka na
miejscu pasażera przedniego jest
uzależniona od poszczególnych krajów.Należy zapoznać się z obowiązującymi
przepisami i przestrzegać wskazań na
schematach przedstawionych w dalszej
części.
Przed zainstalowaniem fotelika dla
dziecka na tym miejscu (o ile jest to
możliwe), należy:
całkowicie obniżyć pas
bezpieczeństwa;
maksymalnie przesunąć siedzenie do
tyłu;
delikatnie pochylić oparcie
w stosunku do pozycji pionowej (około
25°);
w przypadku samochodów
posiadających tego typu wyposażenie
podnieść maksymalnie siedzisko
siedzenia.
Należy zawsze podnosić maksymalnie
zagłówek siedzenia, aby nie stykał się
z fotelikiem (patrz sekcja „Zagłówki
przednie” w rozdziale „Poznawanie
samochodu”).
Po zainstalowaniu fotelika siedzenie
można ewentualnie przesunąć do
przodu (aby zapewnić przestrzeń dla
pasażerów lub innych fotelików na
siedzeniach tylnych). W przypadku
fotelika ustawionego tyłem do kierunku
jazdy nie należy dopuścić, aby stykał
się on z deską rozdzielczą lub by
siedzenie było przesunięte całkowicie
do przodu.Nie zmieniać dodatkowo innych
regulacji po zainstalowaniu fotelika dla
dziecka.
Na miejscu tylnym bocznym
Kołyskę należy instalować poprzecznie
względem samochodu i powinna ona
zajmować przynajmniej dwa miejsca.
Główka dziecka powinna znajdować się
po przeciwnej stronie względem drzwi
samochodu. Siedzenie przednie należy
ustawić w położeniu maksymalnie
podwyższonym, aby zainstalować
fotelik dla dziecka zwrócony tyłem do
kierunku jazdy, a następnie przesunąć
go maksymalnie do tyłu, unikając
stykania się z fotelikiem dla dziecka.
Dla bezpieczeństwa dziecka w foteliku
ustawionym przodem do kierunku jazdy
nie należy przesuwać siedzenia
znajdującego się przed dzieckiem do
tyłu bardziej niż poza środek
prowadnicy, nie pochylać nadmiernie
oparcia (maksymalnie 25°) i podnieść
możliwie jak najbardziej siedzenie.
Należy wyjmować zagłówek siedzenia
tylnego, na którym znajduje się fotelik
(patrz sekcja „Zagłówki tylne”
w rozdziale „Poznawanie samochodu”).
Czynność tę należy wykonać przed
zainstalowaniem na siedzeniu fotelika
dla dziecka.
Sprawdzić, czy fotelik dla dziecka
zwrócony przodem do kierunku jazdy
jest oparty o oparcie siedzenia.
188T31234
111
Page 114 of 256

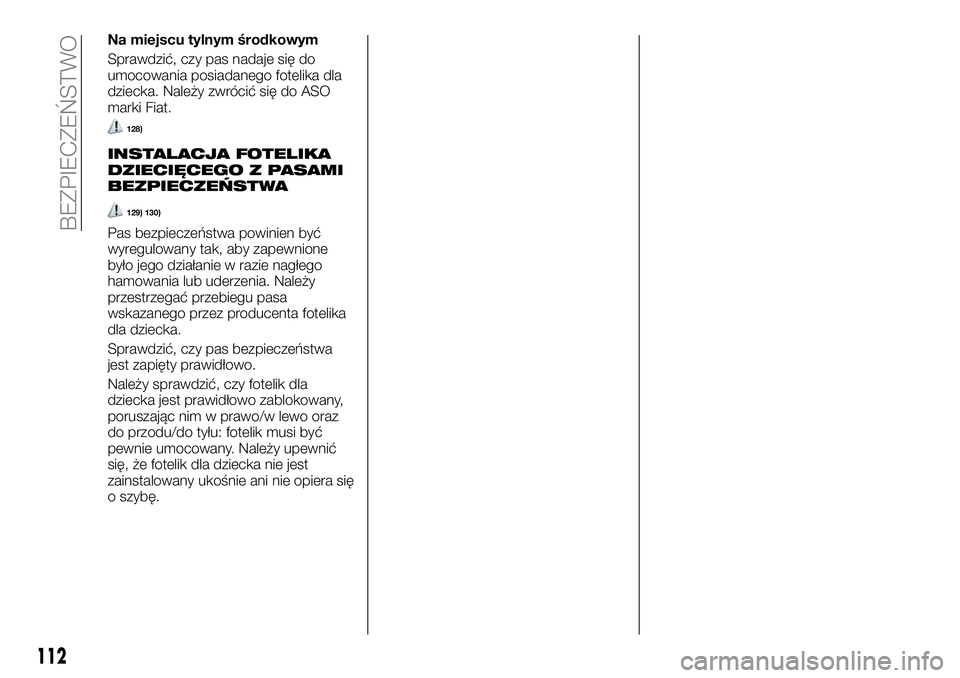

Na miejscu tylnym środkowym
Sprawdzić, czy pas nadaje się do
umocowania posiadanego fotelika dla
dziecka. Należy zwrócić się do ASO
marki Fiat.
128)
INSTALACJA FOTELIKA
DZIECIĘCEGO Z PASAMI
BEZPIECZEŃSTWA
129) 130)
Pas bezpieczeństwa powinien być
wyregulowany tak, aby zapewnione
było jego działanie w razie nagłego
hamowania lub uderzenia. Należy
przestrzegać przebiegu pasa
wskazanego przez producenta fotelika
dla dziecka.
Sprawdzić, czy pas bezpieczeństwa
jest zapięty prawidłowo.
Należy sprawdzić, czy fotelik dla
dziecka jest prawidłowo zablokowany,
poruszając nim w prawo/w lewo oraz
do przodu/do tyłu: fotelik musi być
pewnie umocowany. Należy upewnić
się, że fotelik dla dziecka nie jest
zainstalowany ukośnie ani nie opiera się
o szybę.
112
BEZPIECZEŃSTWO
Page 115 of 256

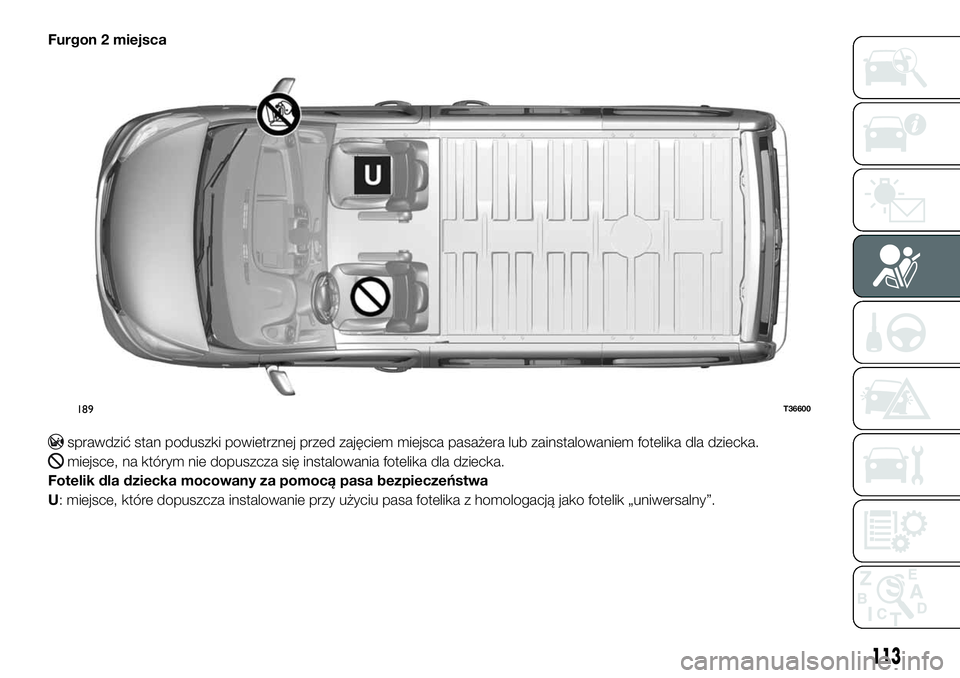

Furgon 2 miejsca
sprawdzić stan poduszki powietrznej przed zajęciem miejsca pasażera lub zainstalowaniem fotelika dla dziecka.
miejsce, na którym nie dopuszcza się instalowania fotelika dla dziecka.
Fotelik dla dziecka mocowany za pomocą pasa bezpieczeństwa
U: miejsce, które dopuszcza instalowanie przy użyciu pasa fotelika z homologacją jako fotelik „uniwersalny”.
189T36600
113
Page 116 of 256
Furgon 3 miejsca
sprawdzić stan poduszki powietrznej przed zajęciem miejsca pasażera lub zainstalowaniem fotelika dla dziecka.
miejsce, na którym nie dopuszcza się instalowania fotelika dla dziecka.
Fotelik dla dziecka mocowany za pomocą pasa bezpieczeństwa
U: miejsce, które dopuszcza instalowanie przy użyciu pasa fotelika z homologacją jako fotelik „uniwersalny”.
190T36601
114
BEZPIECZEŃSTWO
Page 117 of 256

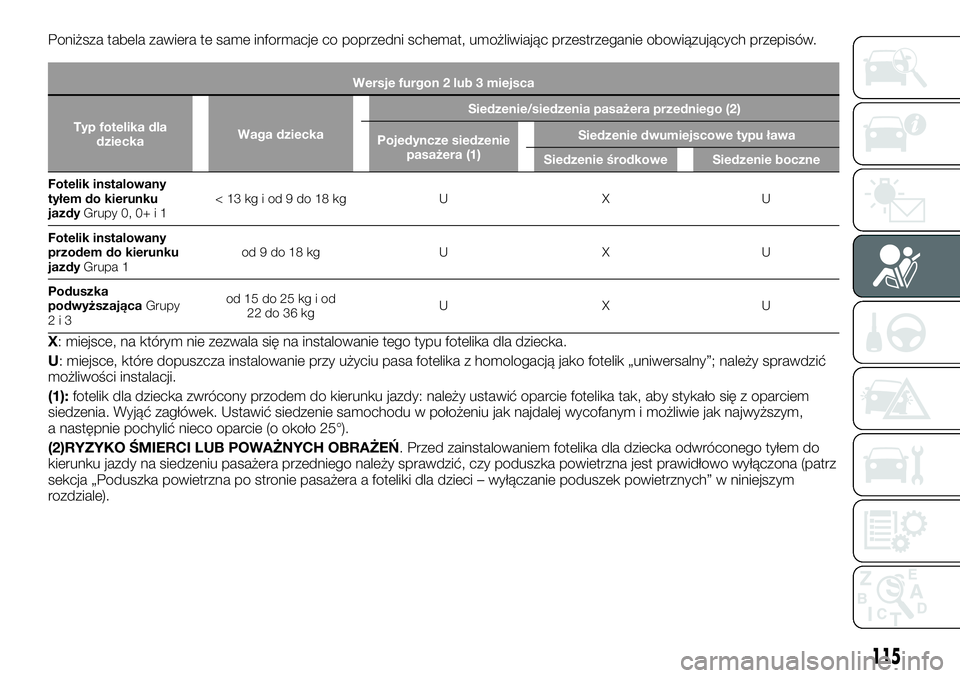

Poniższa tabela zawiera te same informacje co poprzedni schemat, umożliwiając przestrzeganie obowiązujących przepisów.
Wersje furgon 2 lub 3 miejsca
Typ fotelika dla
dzieckaWaga dzieckaSiedzenie/siedzenia pasażera przedniego (2)
Pojedyncze siedzenie
pasażera (1)Siedzenie dwumiejscowe typu ława
Siedzenie środkowe Siedzenie boczne
Fotelik instalowany
tyłem do kierunku
jazdyGrupy 0, 0+ i 1<13kgiod9do18kg U X U
Fotelik instalowany
przodem do kierunku
jazdyGrupa 1od9do18kg U X U
Poduszka
podwyższającaGrupy
2i3od 15 do 25 kg i od
22 do 36 kgUXU
X: miejsce, na którym nie zezwala się na instalowanie tego typu fotelika dla dziecka.
U: miejsce, które dopuszcza instalowanie przy użyciu pasa fotelika z homologacją jako fotelik „uniwersalny”; należy sprawdzić
możliwości instalacji.
(1):fotelik dla dziecka zwrócony przodem do kierunku jazdy: należy ustawić oparcie fotelika tak, aby stykało się z oparciem
siedzenia. Wyjąć zagłówek. Ustawić siedzenie samochodu w położeniu jak najdalej wycofanym i możliwie jak najwyższym,
a następnie pochylić nieco oparcie (o około 25°).
(2)RYZYKO ŚMIERCI LUB POWAŻNYCH OBRAŻEŃ. Przed zainstalowaniem fotelika dla dziecka odwróconego tyłem do
kierunku jazdy na siedzeniu pasażera przedniego należy sprawdzić, czy poduszka powietrzna jest prawidłowo wyłączona (patrz
sekcja „Poduszka powietrzna po stronie pasażera a foteliki dla dzieci – wyłączanie poduszek powietrznych” w niniejszym
rozdziale).
115
Page 118 of 256

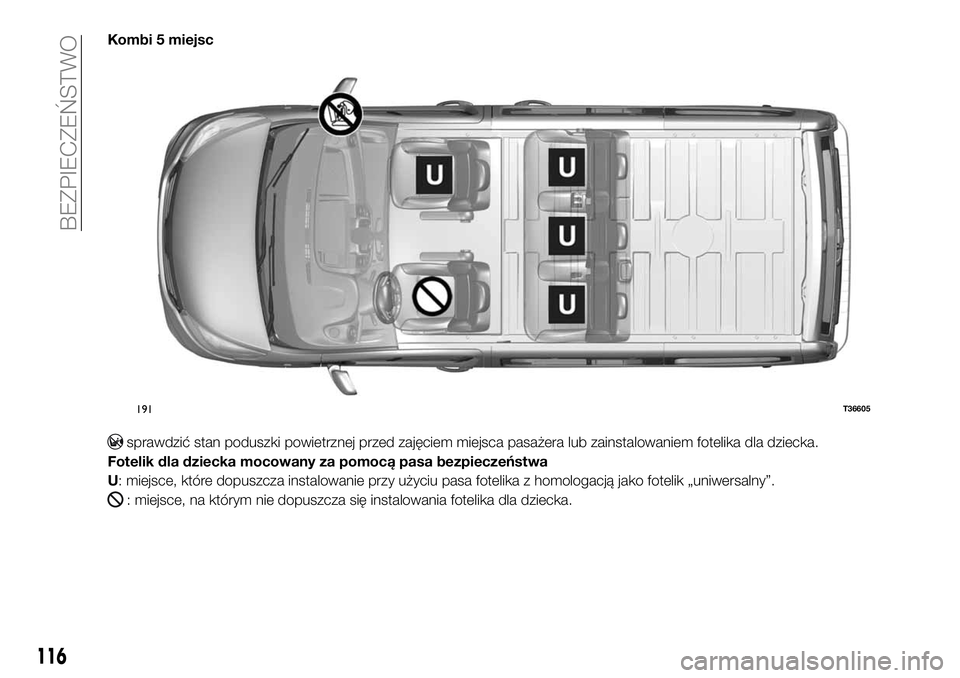

Kombi 5 miejsc
sprawdzić stan poduszki powietrznej przed zajęciem miejsca pasażera lub zainstalowaniem fotelika dla dziecka.
Fotelik dla dziecka mocowany za pomocą pasa bezpieczeństwa
U: miejsce, które dopuszcza instalowanie przy użyciu pasa fotelika z homologacją jako fotelik „uniwersalny”.
: miejsce, na którym nie dopuszcza się instalowania fotelika dla dziecka.
191T36605
116
BEZPIECZEŃSTWO
Page 119 of 256

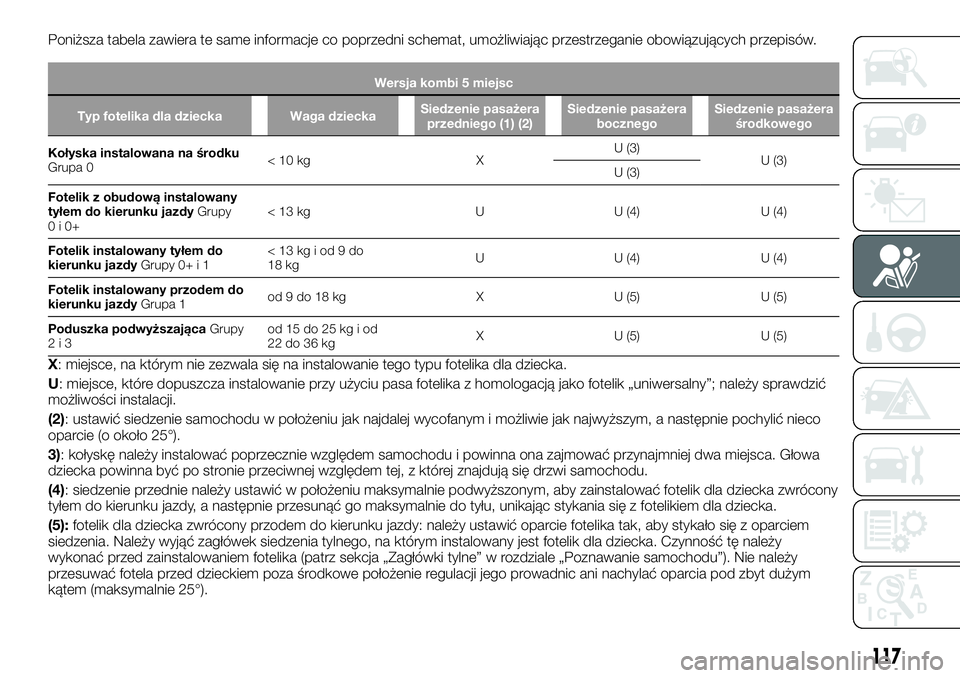

Poniższa tabela zawiera te same informacje co poprzedni schemat, umożliwiając przestrzeganie obowiązujących przepisów.
Wersja kombi 5 miejsc
Typ fotelika dla dziecka Waga dzieckaSiedzenie pasażera
przedniego (1) (2)Siedzenie pasażera
bocznegoSiedzenie pasażera
środkowego
Kołyska instalowana na środku
Grupa 0<10kg XU (3)
U (3)
U (3)
Fotelik z obudową instalowany
tyłem do kierunku jazdyGrupy
0i0+<13kg U U(4) U(4)
Fotelik instalowany tyłem do
kierunku jazdyGrupy 0+ i 1<13kgiod9do
18 kgU U (4) U (4)
Fotelik instalowany przodem do
kierunku jazdyGrupa 1od9do18kg X U(5) U(5)
Poduszka podwyższającaGrupy
2i3od 15 do 25 kg i od
22 do 36 kgX U (5) U (5)
X: miejsce, na którym nie zezwala się na instalowanie tego typu fotelika dla dziecka.
U: miejsce, które dopuszcza instalowanie przy użyciu pasa fotelika z homologacją jako fotelik „uniwersalny”; należy sprawdzić
możliwości instalacji.
(2): ustawić siedzenie samochodu w położeniu jak najdalej wycofanym i możliwie jak najwyższym, a następnie pochylić nieco
oparcie (o około 25°).
3): kołyskę należy instalować poprzecznie względem samochodu i powinna ona zajmować przynajmniej dwa miejsca. Głowa
dziecka powinna być po stronie przeciwnej względem tej, z której znajdują się drzwi samochodu.
(4): siedzenie przednie należy ustawić w położeniu maksymalnie podwyższonym, aby zainstalować fotelik dla dziecka zwrócony
tyłem do kierunku jazdy, a następnie przesunąć go maksymalnie do tyłu, unikając stykania się z fotelikiem dla dziecka.
(5):fotelik dla dziecka zwrócony przodem do kierunku jazdy: należy ustawić oparcie fotelika tak, aby stykało się z oparciem
siedzenia. Należy wyjąć zagłówek siedzenia tylnego, na którym instalowany jest fotelik dla dziecka. Czynność tę należy
wykonać przed zainstalowaniem fotelika (patrz sekcja „Zagłówki tylne” w rozdziale „Poznawanie samochodu”). Nie należy
przesuwać fotela przed dzieckiem poza środkowe położenie regulacji jego prowadnic ani nachylać oparcia pod zbyt dużym
kątem (maksymalnie 25°).
117
Page 120 of 256
Kombi 6 miejsc
sprawdzić stan poduszki powietrznej przed zajęciem miejsca pasażera lub zainstalowaniem fotelika dla dziecka.
Fotelik dla dziecka mocowany za pomocą pasa bezpieczeństwa
U: miejsce, które dopuszcza instalowanie przy użyciu pasa fotelika z homologacją jako fotelik „uniwersalny”;
: miejsce, na którym nie dopuszcza się instalowania fotelika dla dziecka.
192T36603
118
BEZPIECZEŃSTWO
