2018 FIAT DOBLO PANORAMA Knjižica za upotrebu i održavanje (in Serbian)

Položaj 2 - pet osoba + pun prtljažnik.
Položaj 3 - vozač + maksimalni
dozvoljeni teret smešten kompletno u
prtljažniku.
UPOZORENJE Proverite usmerenost
snopa svetlosti svaki put kada se menja
težina tereta koji se prevozi.VOZILO SA
POGONOM NA
METAN (Natural
Power)
41) 42) 43)
8) 9) 10)
UVOD
Verzija „Natural Power” Fiat Doblò ima
dva sistema napajanja: jedan na benzin
i jedan na prirodni gas (metan).
Odabir načina napajanja
Fiat Doblò Natural Power je
konfigurisan za normalan rad na metan.
Kad je metan blizu kraja i pritisak boca
je blizu dostizanja granice pravilnog
rada, automatski dolazi do prelaza na
benzin.
Motor se uvek pokreće na benzin a,
potom, kada se dostignu optimalni
uslovi, automatski prelazi na metan
(temperatura vode motora, minimalan
broj obrtaja) za prelazak na metan.
Iz tog razloga je potrebno da uvek u
rezervoaru ima dovoljno benzina
(najmanje 1/4 kapaciteta) kako se ne bi
oštetila pumpa.Stoga je neophodno da uvek imate
benzina u rezervoaru.
Uređaj za prebacivanje na benzin/
metan sl. 87, postavljen među
komandama na tabli, omogućava izbor
rada na benzin. Nije predviđen
automatski prelaz na rad na metan u
slučaju da se potroši benzin.
UPOZORENJE Ukoliko osetite miris
gasa, prebacite se sa metana na benzin
i odmah se uputite u najbliži ovlašćeni
Fiatov servis radi vršenja kontrola za
otklanjanje kvarova na uređaju.
BOCE ZA METAN
Vozilo je opremljeno sa 4 boce sa
kapacitetom od 95 litara, za verzije
Cargo Maxi (sa dugim međuosovinskim
razmakom), na zahtev je dostupna
peta boca, koja dovodi kapacitet na
130 litara.
87F0V0587
47

Sve boce su smeštene ispod poda i
zaštićene posebnim štitnicima. Boce sl.
88, sl. 89 i sl. 90 su rezervoar koji
sadrži metan u komprimovanom
gasnom stanju (pritisak od 200 bara
nominalnih pri 15°C).
Kapacitet boca:
- Verzije sa kratkim međuosovinskim
razmakom: otprilike 16,15 kg;
- Verzije sa dugim međuosovinskim
razmakom: otprilike 22,1 kg;
Količina metana zavisi od spoljne
temperature, od pritiska punjenja, od
kvaliteta gasa i vrste sistema za
punjenje. Ukupna zapremina boca je
otprilike 95 litara (verzije sa kratkim
međuosovinskim razmakom) i 130 litara
(verzije sa dugim međuosovinskim
razmakom).
Certifikacija boca
Boce za metan su homologovane u
skladu sa Uredbom ECE br. 110.
Boce moraju da budu pregledane, u
skladu s Procedurom Uredbe ECE br.
110, svake 4 godine počev od datuma
registrovanja vozila ili u skladu sa
posebnim odredbama koji važe za
svaku državu pojedinačno.UREĐAJ ZA
PREBACIVANJE NA
BENZIN/METAN
Normalno funkcionisanje motora je na
metan izuzev pokretanja, koje radi
na benzin. Prebacivanje na metan
odigrava se automatski i prikazuje se na
displeju instrument table gašenjem
signala
na displeju.
Rezerva metana
Na displeju instrument table sl. 91, četiri
vertikalne trake u blizini natpisa CNG
pokazuju nivo metana koji je u bocama.
Kada preostala količina metana padne
ispod 1/5 kapaciteta boca, treperi 1.
nivo, plus ivice traka ostala 3 nivoa, do
sledećeg punjenja metana. Displej će
prikazati odgovarajuću poruku, zajedno
sa zvučnim signalom.
88F0V0233
89F0V0234
90F0V0235
91F0V0244
48
UPOZNAVANJE SA VOZILOM

Kada ostanete bez metana, prelazak na
benzin će se izvršiti automatski:
za verzije Euro 5: na displeju
instrument table nastavljaju da trepere
1. nivo plus ivice traka ostala 3 nivoa
i pali se indikator
u blizini ikone CNG.
Za verzije Euro 6: na displeju
instrument table sve prazne crtice će
prestati sa treperenjem i nakon toga će
se upaliti indikator
u blizini ikone
CNG.
Ako se izričito želi koristiti napajanje
benzinom, neophodno je pritisnuti
odgovarajući taster sl. 87 smešten u
centralnom tunelu. Paljenje LED
lampice na tasteru pokazuje da je
zahtev za prelazak izvršen pravilno.
Efikasan prelaz na izabrano napajanje
obaviće se u funkciji uslova korišćenja
vozila, kao garancija prebacivanja sa
apsolutnom sigurnošću, i potvrdiće se
paljenjem / gašenjem lampice
na
instrument table.
Inače, u slučaju pokretanja motora
kada je spoljna temperatura niža od
–10°C, vreme prelaska sa benzina na
LPG će biti duže kako bi se
reduktor/regulator pritiska dovoljno
zagrejao.
UPOZORENJE Ako se prebacivanje
odigra u fazi ubrzavanja ili restartovanja,
može se uočiti kratko slabljenje
(opadanje snage).
PAŽNJA
41)Fiat Doblò Natural Power je opremljen
uređajem na metan pod visokim pritiskom,
projektovanim da radi na nominalnoj
vrednosti od 200 bara. Opasno je forsirati
uređaj na viši pritisak. Prilikom vuče ili
podizanja vozila, kako se ne bi oštetili
delovi uređaja za metan, potrebno je da se
pridržavate uputstava navedenih u
priručniku u poglavlju: „Vuča vozila“. U
slučaju kvara na uređaju za metan, obratite
se ovlašćenom Fiatovom servisu. Nemojte
vršiti izmene u konfiguraciji ili na delovima
uređaja na metan: oni su napravljeni
isključivo za Fiat Qubo Natural Power.
Upotreba neoriginalnih delova ili materijala
može ugroziti pravilan rad i ugorziti
bezbednost.
42)U slučaju farbanja u peći, boce moraju
biti skinute s vozila i potom vraćene u
ovlašćenom Fiatovom servisu. Iako uređaj
za metan ima brojne sigurnosne uređaje,
savetuje se da zatvorite ručnu slavinu
na bocama svaki put kada se vozilo odlaže
na duži period, kada se prevozi na drugim
sredstvima ili kada se šlepa usled kvara
ili nezgode.
43)Ukoliko osetite miris gasa, prebacite se
sa metana na benzin i odmah se uputite
u najbliži ovlašćeni Fiatov servis radi vršenja
kontrola za otklanjanje kvarova na uređaju.
PAŽNJA
8)Nezavisno od vrste pogona koji je u
upotrebi prilikom poslednjeg korišćenja
vozila, pri narednom paljenju, nakon
početne faze sa benzinom, automatski će
se preći na metan.
9)U trenutku prelaska, čuće se metalni
zvuk koji dolazi iz ventila za dovođenje
pritiska u kolo (uočljivije sa ključem u
položaju MAR). Za gore opisane
komutacije, potpuno je normalno da dođe
do kašenjenja između kuckanja ventila i
gašenja pokazatelja na instrument tabli.
10)Nemojte vršiti prelazak sa jednog
na drugi režim napajanja tokom paljenja
vozila.
49

UPOZNAVANJE SA INSTRUMENT TABLOM
Ovaj deo priručnika vam pruža
informacije za upoznavanje, tumačenje i
pravilno korišćenje instrument table.INSTRUMENT TABLA ..................... 51
DIGITALNI DISPLEJ ........................ 53
MULTIFUNKCIONALNI DISPLEJ ..... 54
PUTNI RAČUNAR ........................... 55
LAMPICE I PORUKE ....................... 57
-NEDOVOLJAN NIVO KOČIONE
TEČNOSTI / AKTIVIRANA RUČNA
KOČNICA / NEDOVOLJAN
PODPRITISAK SERVOKOČNICE ......... 57
-HAVARIJA EBD .................................. 58
-HAVARIJA VAZDUŠNOG JASTUKA ... 59
-SIGURNOSNI POJAS NIJE VEZAN .... 59
-KVAR MENJAČA COMFORT-MATIC -
DUALOGIC™..................................... 59
-PREVISOKA TEMPERATURA
RASHLADNE TEČNOSTI MOTORA ..... 60
-NEDOVOLJNO PUNJENJE
AKUMULATORA .................................. 60
-NEDOVOLJAN PRITISAK
MOTORNOG ULJA ............................. 61
-DEGRADIRANO MOTORNO ULJE ..... 61
-MINIMALAN NIVO MOTORNOG
ULJA ................................................... 61
-VRATA NISU ZATVORENA DO
KRAJA ................................................ 62
-HAVARIJA SISTEMA
EOBD/UBRIZGAVANJE ....................... 63
-HAVARIJA ABS .................................. 64
-REZERVA GORIVA ............................. 64
-PREDZAGREVANJE
GREJAČA/HAVARIJA
PREDZAGREVANJA GREJAČA ........... 65
-PRISUSTVO VODE U FILTERU DIZEL
GORIVA ............................................... 65
-HAVARIJA SISTEMA ZA ZAŠTITU
VOZILA FIAT KOD ............................... 66
-ZADNJA SVETLA ZA MAGLU ............ 66-SIGNALIZIRANJE GENERIČKE
HAVARIJE............................................ 67
-ČIŠĆENJE DPF (HVATAČ ČESTICA)
U TOKU............................................... 68
-ISTROŠENOST PLOČICA KOČNICE .. 69
-DEAKTIVIRAN SISTEM ASR ............... 70
-AKTIVIRANJE SISTEMA TRACTION
PLUS................................................... 70
-SISTEM TPMS (Tire Pressure
Monitoring System - Sistem za
kontrolu pritiska u pneumaticima)......... 71
-HAVARIJA SENZORA ZA
PARKIRANJE....................................... 71
-Havarija Start&Stop sistema ............... 71
-OBORENA SVETLA ........................... 73
-FOLLOW ME HOME .......................... 73
-POKAZIVAČ PRAVCA LEVI ................ 73
-POKAZIVAČ PRAVCA DESNI ............. 73
-SVETLA ZA MAGLU ........................... 73
-TEMPOMAT ....................................... 74
-DUGA SVETLA................................... 74
-KVAR SISTEMA CNG ......................... 74
50
UPOZNAVANJE SA INSTRUMENT TABLOM

INSTRUMENT TABLA
.
Verzije sa digitalnim displejem
A. Brzinomer (pokazivač brzine) – B. Pokazivač nivoa goriva sa lampicom za rezervu – C. Pokazivač temperature rashladne tečnosti motora sa
lampicom maksimalne temperature – D. Obrtomer – E. Digitalni displej
92F0V0530
51

Verzije sa multifunkcionalnim displejom
A. Brzinomer (pokazivač brzine) – B. Pokazivač nivoa goriva sa lampicom za rezervu – C. Pokazivač temperature rashladne tečnosti motora sa
lampicom maksimalne temperature – D. Obrtomer – E. Multifunkcionalni displej
11)
PAŽNJA
11)Ako kazaljka temperature rashladne tečnosti motora dođe u položaj u crvenoj zoni, odmah ugasite motor i obratite se Mreži korisničke
podrške Fiat.
93F0V0531
52
UPOZNAVANJE SA INSTRUMENT TABLOM

DIGITALNI DISPLEJ
STANDARDNI PRIKAZ
Standardni prikaz sl. 94 u stanju je da
očitava sledeće podatke:
APoložaj svetala (samo sa uključenim
oborenim svetlima).
BPređena kilometraža (očitavanje
pređenih kilometara, ili milja).
CVreme (uvek očitava, čak i kada je
izvučen ključ i prednja vrata
zatvorena).
DPokazivač funkcije START&STOP (za
verzije/tržišta, gde je predviđeno)
EPokazivač stepena prenosa (za
verzije/tržišta, gde je predviđeno).
NAPOMENA Kada je ključ izvučen
(prilikom otvaranja barem jednih
prednjih vrata) displej se osvetljava i
očitava na nekoliko sekundi vreme
i pređene kilometre, ili milje.
KOMANDNI TASTERI
Za prolazak kroz prikaz i
odgovarajuće opcije, prema gore ili
za povećanje očitane vrednosti.
MENIKratkim pritiskom pristupite
meniju i/ili pređite na
naredni prikaz ili potvrdite
željeni izbor. Dugim
pritiskom vratite se na
standardni prikaz.
Za prolazak kroz prikaz i
odgovarajuće opcije, prema dole ili
za smanjenje očitane vrednosti.NAPOMENA Tasteri
ipokreću
različite funkcije zavisno od sledećih
situacija:
- unutar menija omogućuju listanje
prema gore ili prema dole;
- tokom operacija podešavanja
omogućuju povećanje ili smanjenje.
MENI PODEŠAVANJA
Meni je sastavljen od niza funkcija
raspoređenih u "krug" čiji izbor je
moguć preko tastera
i
omogućava pristup različitim
operacijama izbora i podešavanja
(setup) koje navodimo u nastavku.
Meni se može aktivirati kratkim
pritiskom na tasterMENI
.
Pojedinačnim pritiskanjem tastera
i
možete se kretati kroz listu menija
podešavanja.
Način upravljanja se razlikuje u
zavisnosti od odabrane stavke.
Meni čine sledeće funkcije:
DIMMER (OSVETLJENJE)
SPEED (BRZINA)
HOUR (SAT)
UNIT (JEDINICA)
BUZZ (ZUJALICA)
BAG P (za verzije/tržišta, gde je
predviđeno);
DRL (Dnevna svetla) (za verzije /
tržišta gde je to predviđeno)
94F0V0011
95F0V0509
53

MULTIFUNKCIONALNI
DISPLEJ
(za verzije/tržišta, gde je predviđeno)
Vozilo može biti opremljeno
multifunkcionalnim displejem koji je
stanju da pruži korisne informacije
korisniku, u zavisnosti od toga kako je
prethodno podešen tokom vožnje
vozila.
STANDARDNI PRIKAZ

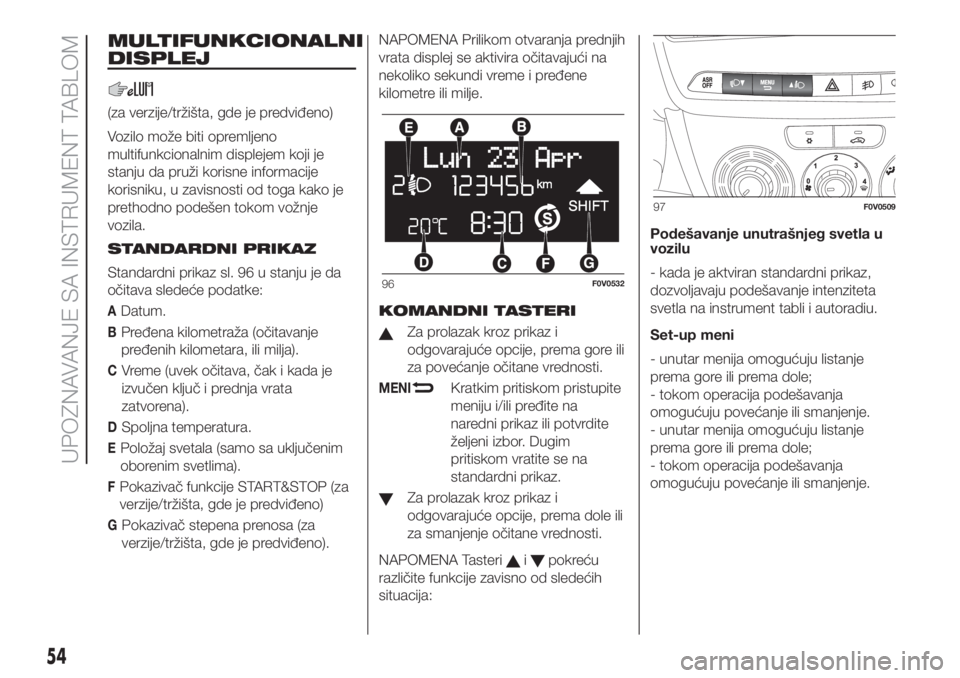

Standardni prikaz sl. 96 u stanju je da
očitava sledeće podatke:
ADatum.
BPređena kilometraža (očitavanje
pređenih kilometara, ili milja).
CVreme (uvek očitava, čak i kada je
izvučen ključ i prednja vrata
zatvorena).
DSpoljna temperatura.
EPoložaj svetala (samo sa uključenim
oborenim svetlima).
FPokazivač funkcije START&STOP (za
verzije/tržišta, gde je predviđeno)
GPokazivač stepena prenosa (za
verzije/tržišta, gde je predviđeno).NAPOMENA Prilikom otvaranja prednjih
vrata displej se aktivira očitavajući na
nekoliko sekundi vreme i pređene
kilometre ili milje.
KOMANDNI TASTERI
Za prolazak kroz prikaz i
odgovarajuće opcije, prema gore ili
za povećanje očitane vrednosti.
MENIKratkim pritiskom pristupite
meniju i/ili pređite na
naredni prikaz ili potvrdite
željeni izbor. Dugim
pritiskom vratite se na
standardni prikaz.
Za prolazak kroz prikaz i
odgovarajuće opcije, prema dole ili
za smanjenje očitane vrednosti.
NAPOMENA Tasteri
ipokreću
različite funkcije zavisno od sledećih
situacija:Podešavanje unutrašnjeg svetla u
vozilu
- kada je aktviran standardni prikaz,
dozvoljavaju podešavanje intenziteta
svetla na instrument tabli i autoradiu.
Set-up meni
- unutar menija omogućuju listanje
prema gore ili prema dole;
- tokom operacija podešavanja
omogućuju povećanje ili smanjenje.
- unutar menija omogućuju listanje
prema gore ili prema dole;
- tokom operacija podešavanja
omogućuju povećanje ili smanjenje.
96F0V0532
97F0V0509
54
UPOZNAVANJE SA INSTRUMENT TABLOM
