γυρίστε αριστερόστροφα το ντουίB
εικ. 126,βγάλτε το λαμπτήραCκαι
αντικαταστήστε τον
τέλος,μοντάρετε τα διάφαναμέρη.
ΣΗΜΕΙΩΣΗ Πριν την αφαίρεση του
συνόλου,βεβαιωθείτε ότι έχετε
προστατέψει(π.χ.με έναπανί)την
άκρη του κατσαβιδιού,έτσι ώστε να
μην χαλάσετε το τζαμάκι.
ΠΡΟΣΟΧΗ
139)Πρινπροχωρήσετε στην
αντικατάσταση του λαμπτήραπεριμένετε
να κρυώσουν οι αγωγοίτης εξάτμισης:
ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ!
140)Τροποποιήσειςήεπισκευές στο
ηλεκτρικόσύστημαοιοποίες δεν
εκτελούνται σωστάήπου δεν λαμβάνουν
υπόψη τις τεχνικέςπροδιαγραφές του
συστήματοςμπορούνναπροκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησηςπυρκαγιάς.
141)Οι λαμπτήρες αλογόνουπεριέχουν
αέριο υπόπίεση,στηνπερίπτωση
σπασίματος είναι δυνατήη εκτόξευση
θραυσμάτων γυαλιού.
142)Εκτελέστε την εργασία
αντικατάστασης λαμπτήρωνμόνομε τον
κινητήρα σβηστόσεέναμέροςέτσιώστε
ναμην είναι επ
ικίνδυνο για τα
διερχόμενα αυτοκίνητα καιόπου
μπορείτε να τους αντικαταστήσετεμε
ασφάλεια(δείτεόσα αναφέρονται στην
παράγραφο"Σε στάθμευση'').Βεβαιωθείτε
ότι ο κινητήρας είναι κρύος,για να
αποτρέψετε τον κίνδυνο εγκαυμάτων
Σημείωση
77)Όταν χειρίζεστε λαμπτήρες αλογόνου
θαπρέπει να τις ακουμπάτεμόνο απότο
μεταλλικότμήμα.Ακουμπώντας το
διαφανέςτμήμα του λαμπτήραμετα
δάχτυλα σαςμπορείναμειωθείηένταση
του φωτόςπου εκπέμπεται και ακόμανα
επηρεάσει δυσμενώςτηδιάρκεια ζωής
τουίδιου του λαμπτήρα.Στηνπερ
ίπτωση
τυχαίας επαφήςτρίψτε το γλόμπομεένα
πανίβρεγμένο σε οινόπνευμα και αφήστε
να στεγνώσει.125F1B0153C
126F1B0154C
175

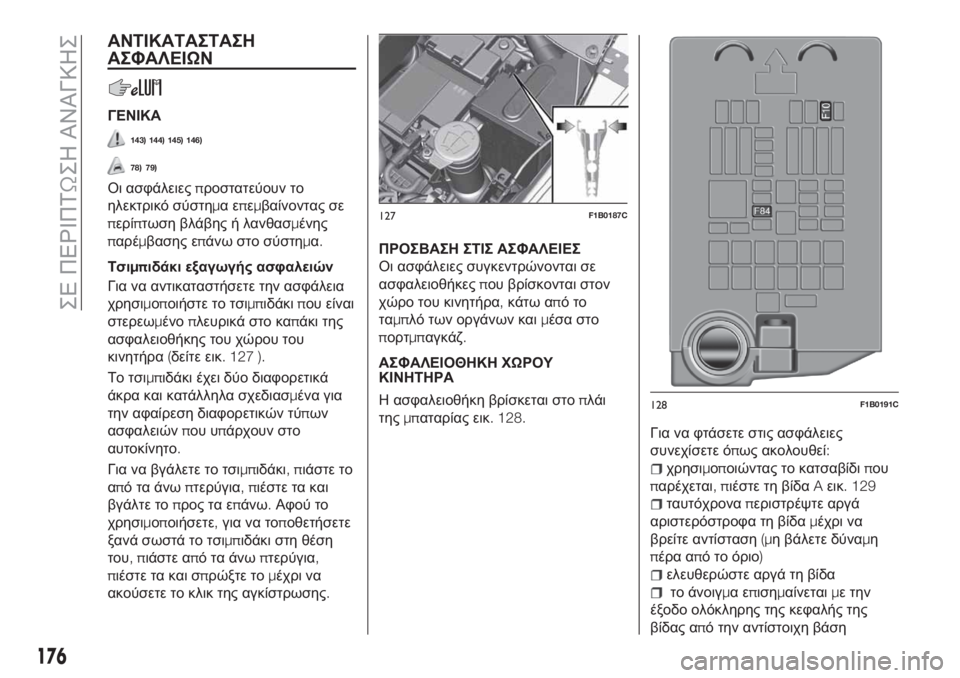

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
143) 144) 145) 146)
78) 79)
Οι ασφάλειεςπροστατεύουν το
ηλεκτρικό σύστημαεπεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Τσιμπιδάκι εξαγωγής ασφαλειών
Για να αντικαταστήσετε την ασφάλεια
χρησιμοποιήστε το τσιμπιδάκιπου είναι
στερεωμένοπλευρικά στο καπάκι της
ασφαλειοθήκης του χώρου του
κινητήρα(δείτε εικ. 127 ).
Το τσιμπιδάκι έχει δύο διαφορετικά
άκρα και κατάλληλα σχεδιασμένα για
την αφαίρεση διαφορετικών τύπων
ασφαλειώνπου υπάρχουν στο
αυτοκίνητο.
Για να βγάλετε το τσιμπιδάκι,πιάστε το
απόταάνωπτερύγια,πιέστε τα και
βγάλτε τοπρος τα επάνω.Αφού το
χρησιμοποιήσετε,για να τοποθετήσετε
ξανά σωστά το τσιμπιδάκι στη θέση
του,πιάστε απ
όταάνω
πτερύγια,
πιέστε τα και σπρώξτε τομέχρι να
ακούσετε το κλικ της αγκίστρωσης.
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε
ασφαλειοθήκεςπου βρίσκονται στον
χώρο του κινητήρα,κάτω απότο
ταμπλό των οργάνων καιμέσα στο
πορτμπαγκάζ.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη βρίσκεται στοπλάι
τηςμπαταρίας εικ. 128.
Για να φτάσετε στις ασφάλειες
συνεχίσετε όπως ακολουθεί:
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδαAεικ. 129
ταυτόχροναπεριστρέψτε αργά
αριστερόστροφα τη βίδαμέχρι να
βρείτε αντίσταση(μη βάλετε δύναμη
πέρα από το όριο)
ελευθερώστε αργά τη βίδα
το άνοιγμαεπισημαίνεταιμε την
έξοδο ολόκληρης της κεφαλής της
βίδας από την αντίστοιχη βάση
127F1B0187C
128F1B0191C
176
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

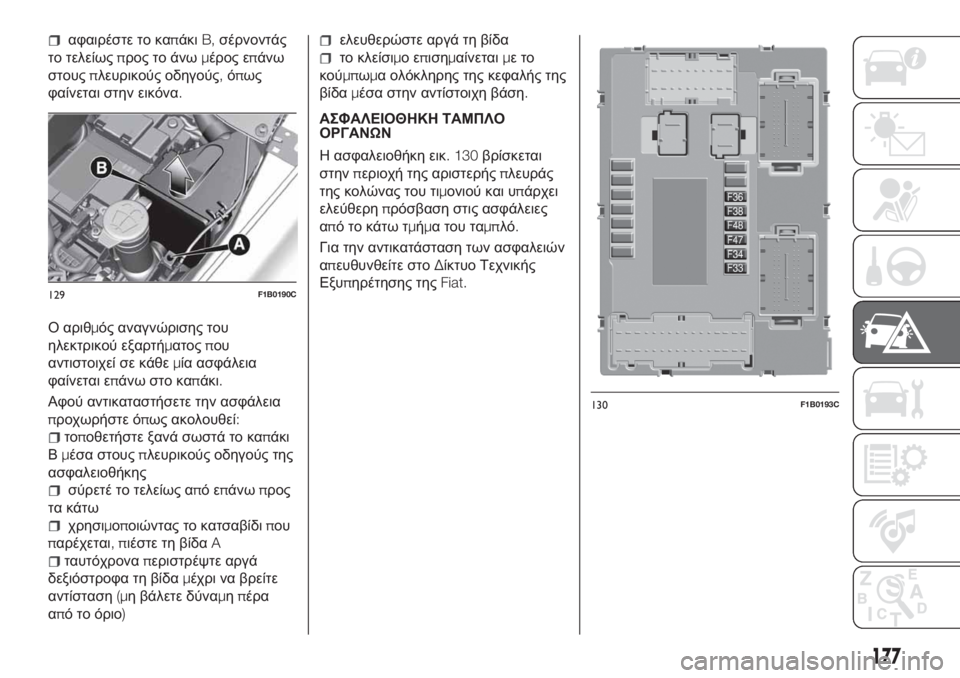

αφαιρέστε το καπάκιB,σέρνοντάς
το τελείωςπρος το άνωμέρος επάνω
στουςπλευρικούς οδηγούς,όπως
φαίνεται στην εικόνα.
Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματοςπου
αντιστοιχεί σε κάθεμία ασφάλεια
φαίνεται επάνω στο καπάκι.
Αφού αντικαταστήσετε την ασφάλεια
προχωρήστε όπως ακολουθεί:
τοποθετήστε ξανά σωστά το καπάκι
Βμέσα στουςπλευρικούς οδηγούς της
ασφαλειοθήκης
σύρετέ το τελείως απόεπάνωπρος
τα κάτω
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδαA
ταυτόχροναπεριστρέψτε αργά
δεξιόστροφα τη βίδαμέχρι να βρείτε
αντίσταση(μη βάλετε δύναμηπέρα
από το όριο)
ελευθερώστε αργά τη βίδα
το κλείσιμοεπισημαίνεταιμετο
κούμπωμα ολόκληρης της κεφαλής της
βίδαμέσα στην αντίστοιχη βάση.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Η ασφαλειοθήκη εικ. 130βρίσκεται
στηνπεριοχή της αριστερήςπλευράς
της κολώνας του τιμονιού και υπάρχει
ελεύθερηπρόσβαση στις ασφάλειες
από το κάτω τμήμα του ταμπλό.
Για την αντικατάσταση των ασφαλειών
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
129F1B0190C
130F1B0193C
177

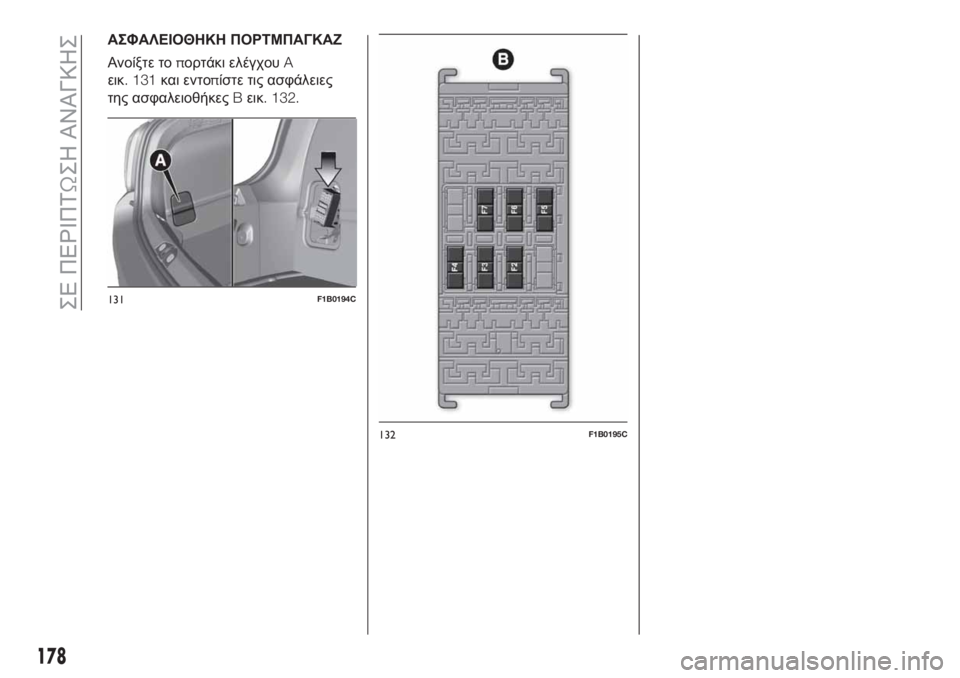

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
Ανοίξτε τοπορτάκι ελέγχουA
εικ. 131και εντοπίστε τις ασφάλειες
της ασφαλειοθήκεςBεικ. 132.
131F1B0194C
132F1B0195C
178
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

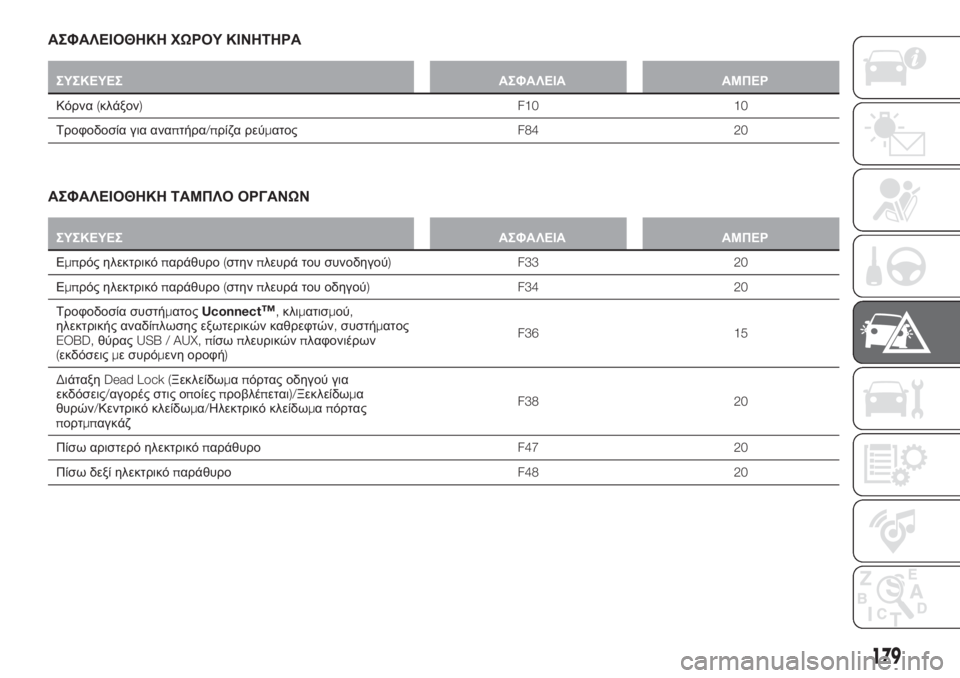

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Κόρνα(κλάξον) F10 10
Τροφοδοσία για αναπτήρα/πρίζα ρεύματοςF84 20
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του συνοδηγού) F33 20
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του οδηγού) F34 20
Τροφοδοσία συστήματοςUconnect
™,κλιματισμού,
ηλεκτρικής αναδίπλωσης εξωτερικών καθρεφτών,συστήματος
EOBD,θύραςUSB / AUX, πίσωπλευρικώνπλαφονιέρων
(εκδόσειςμε συρόμενη οροφή)F36 15
ΔιάταξηDead Lock (Ξεκλείδωμαπόρτας οδηγού για
εκδόσεις/αγορές στις οποίεςπροβλέπεται)/Ξεκλείδωμα
θυρών/Κεντρικό κλείδωμα/Ηλεκτρικό κλείδωμαπόρτας
πορτμπαγκάζF38 20
Πίσω αριστερό ηλεκτρικόπαράθυροF47 20
Πίσω δεξί ηλεκτρικόπαράθυροF48 20
179

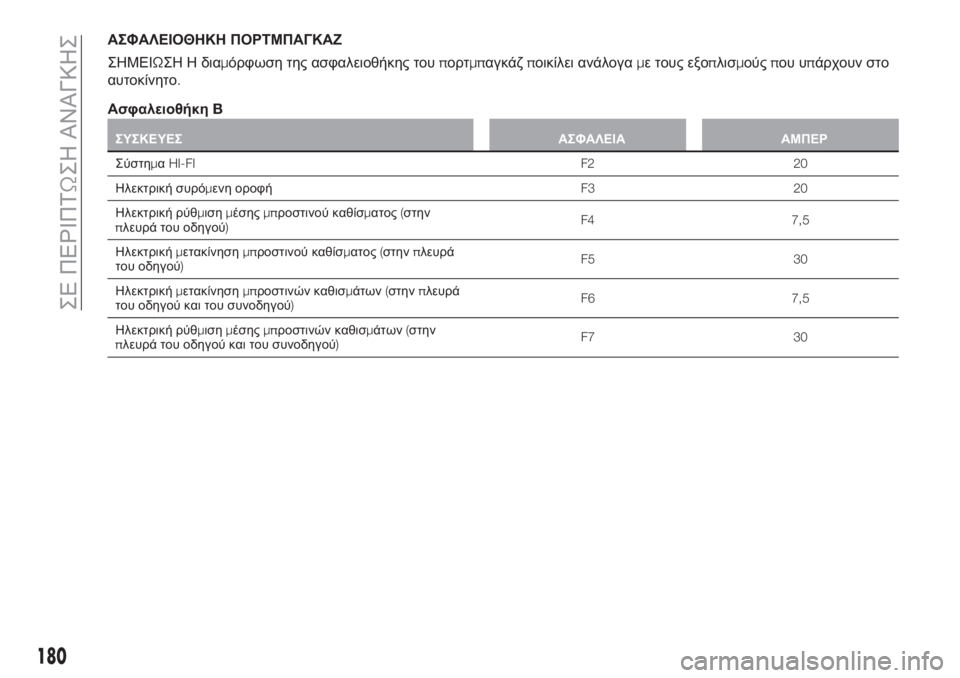

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
ΣΗΜΕΙΩΣΗΗδιαμόρφωση της ασφαλειοθήκης τουπορτμπαγκάζποικίλει ανάλογαμε τους εξοπλισμούςπου υπάρχουν στο
αυτοκίνητο.
ΑσφαλειοθήκηB
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
ΣύστημαHI-FI F2 20
Ηλεκτρική συρόμενη οροφήF3 20
Ηλεκτρική ρύθμισημέσηςμπροστινού καθίσματος(στην
πλευρά του οδηγού)F4 7,5
Ηλεκτρικήμετακίνησημπροστινού καθίσματος(στηνπλευρά
του οδηγού)F5 30
Ηλεκτρικήμετακίνησημπροστινών καθισμάτων(στηνπλευρά
του οδηγού και του συνοδηγού)F6 7,5
Ηλεκτρική ρύθμισημέσηςμπροστινών καθισμάτων(στην
πλευρά του οδηγού και του συνοδηγού)F7 30
180
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΠΡΟΣΟΧΗ
143)Στηνπερίπτωσηπου η ασφάλεια
σταματήσει,απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat.
144)Ποτέμην αντικαθιστάτεμία
ασφάλειαμεμίαάλλη η οποίαέχει
περισσότερα Αμπέρ·ΚΙΝΔΥΝΟΣ
ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ
145)Εάνεπέμβειμία ασφάλειαπουΔΕΝ
αναφέρεται σε αυτήκαι στην
προηγούμενη σελί
δα,απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης τηςFiat.
146)Πριν αντικαταστήσετεμία
ασφάλεια,βεβαιωθείτεότιέχετε φέρει
τον διακόπτη ανάφλεξης στοSTOP,ότι
έχετε βγάλτε το κλειδί,τομηχανικό,και
ότιόλες οιάλλες ηλεκτρικές συσκευές
έχουν σβήσει και/ήαπενεργοποιηθεί.
Σημείωση
78)Ποτέμην αντικαθιστάτεμίακαμένη
ασφάλειαμεμεταλλικάσύρματαήάλλο
υλικό
79)Ανπρέπει ναπλύνετε το χώρο του
κινητήρα,προσέξτε ναμη χτυπάτε
απευθείας την ασφαλειοθήκημετονερό
που ψεκάζεται καθώς και τομοτέρ των
υαλοκαθαριστήρων.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΤΡΟΧΟΥ
ΓΡΥΛΟΣ
154) 155)
Είναι καλό να γνωρίζετε ότι:
το βάρος του γρύλου είναι2,8κιλά
ο γρύλος δεν χρειάζεται καμία
ρύθμιση
ο γρύλος δενμπορεί να
επισκευαστεί·στηνπερίπτωση βλάβης
πρέπει να τον αντικαταστήσετεμε έναν
άλλο αυθεντικό
δεν θαπρέπει ναμοντάρετε επάνω
στο γρύλο κανένα εργαλείο εκτός από
εκείνοπουπροβλέπεται για τη
λειτουργία του.
Συντήρηση
αποφύγετε τη συγκέντρωση
βρωμιάς επάνω στον''ατέρμονα
κοχλία''
διατηρήστε τη λίπανση στον
ατέρμονα κοχλία
σε καμίαπερίπτωσημην
τροποποιήσετε τον γρύλο.
Συνθήκες στις οποίες δεν
επιτρέπεται η χρήση
θερμοκρασίεςμικρότερες από-40°C
επάνω σε αμμώδες ή λασπώδες
έδαφος
επάνω σε έδαφοςμε ανισότητες
σε δρόμομεμεγάλη κλίση
σε ακραίες κλιματικές συνθήκες:
θύελλες,τυφώνες,κυκλώνες,
χιονοθύελλες,καταιγίδες κτλ.
σε άμεση επαφήμε τον κινητήρα ή
για επισκευές κάτω από το αυτοκίνητο
επάνω σεπλεούμενο.
ΔΙΑΔΙΚΑΣΙΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ
147) 148) 149) 150) 151) 152) 153)
Συνεχίστε όπως ακολουθεί:
σταματήστε το αυτοκίνητο σε ένα
μέρος έτσι ώστε ναμην είναι
επικίνδυνο για τα διερχόμενα
αυτοκίνητα και όπουμπορείτε να
αντικαταστήσετε τον τροχόμε
ασφάλεια.Το έδαφοςπρέπει να είναι
επίπεδο και συμπαγές
σταματήστε τον κινητήρα,ανάψτε τα
αλάρμκαι ενεργοποιήστε το ηλεκτρικό
χειρόφρενο
βάλτε τηνπρώτη ταχύτητα ή τη
όπισθεν ή,για τις εκδόσειςμε
αυτόματο κιβώτιο ταχυτήτων,φέρτε
τον λεβιέ των ταχυτήτων στη θέσηP
(Παρκάρισμα)
φορέστε το φθορίζον τζάκετ
(υποχρεωτικά απότονόμο)πριν βγείτε
από το αυτοκίνητο
ανοίξτε τον χώρο αποσκευών και
τοποθετήστε το διαμορφώσιμο
κατώφλι φόρτωσης σε θέση ανάκλισης
(δείτε''Χώρος αποσκευών''στο
κεφάλαιο''Γνωριμίαμε το αυτοκίνητο'')
181

πάρτε την εργαλειοθήκηπου
παρέχεται,ηοποία είναι στερεωμένη
στην επένδυση τουπορτμπαγκάζμε
κατάλληλα στηρίγματα.Η
εργαλειοθήκηπεριέχει εικ. 133:τον
γρύλοA,το κατσαβίδιB,τον
αντάπτοραCγια τον ανεφοδιασμό
καυσίμου σεπερίπτωση ανάγκης,τον
πείροDγια το κεντράρισμα του τροχού
(όπου υπάρχει,χρησιμοποιείται για το
μοντάρισμα της ρεζέρβας του τροχού),
το ειδικό αντικλεπτικόπαξιμάδι Ε(όπου
υπάρχει,χρησιμοποιείται για το
μοντάρισμα/ξε
μοντάρισμα των
μπουλονιών του τροχού),τη σφήναF
(όπου υπάρχει)για τομπλοκάρισμα
των τροχών και του αυτοκινήτου,τον
κρίκο ρυμούλκησηςG,το κλειδίHγια
την ενεργοποίηση τωνμπουλονιών του
τροχού και για τον γρύλο,το κλειδί
Allen (Άλεν)για την ενεργοποίηση της
συρόμενης οροφής σεπερίπτωση
έκτακτης ανάγκης(όπου υπάρχει)
σηκώστε το ταπέτο της επένδυσηςA
εικ. 134καιπάρτε τη ρεζέρβα του
τροχούB
φέρτε τη ρεζέρβα του τροχού και
την εργαλειοθήκη κοντά στον τροχό
που θα αντικαταστήσετε
πάρτε τη σφήνα/τάκο ασφάλισης Α
(όπου υπάρχει)εικ. 135και ανοίξτε την
σαν βιβλίο σύμφωναμε το διάγραμμα
που φαίνεται στην εικόνα
τοποθετήστε τη σφήνα Α επάνω
στον τροχό διαγωνίως αντίθετα από
αυτόπου θα αντικαταστήσετε(δείτε
εικ. 136 )έτσι ώστε να αποφύγετε
ανώμαλεςμετατοπίσεις του
αυτοκινήτου όταν αυτό ανυψωθεί από
το έδαφος
133F1B0218C
134F1B0219C
135F1B0220C
