SEZNÁMENÍ S VOZIDLEM
28
SYSTÉM
FIAT CODE
Fiat Code Vozidlo je elektronický
systém zablokování motoru, který
zvyšuje ochranu vozidla před
zneužitím. Systém se uvede do funkce
automaticky vytažením klíčku ze
spínací skříňky zapalování.
Při každém startování, tj. otočení klíčku
ve spínací skříňce do polohy MAR
vyšle řídicí jednotka systému Fiat
CODE řídicí jednotce motoru
identifikační kód, aby odblokovala
funkce.
Pokud nebude během startování
motoru kód detekován jako správný,
na přístrojové desce se rozsvítí
kontrolka .
V takovém případě otočte klíček do
polohy STOP a poté do polohy MAR;
pokud se motor neodemkne, pokuste
se jej spustit dalšími klíčky z výbavy.
Pokud se motor nezdaří nastartovat ani
tentokrát, zajeďte do autorizovaného
servisu Fiat.
POZN.: Každý klíček má vlastní
kódem, který je nutno zapsat do
paměti řídicí jednotky systému.
Pro uložení nových klíčků do paměti -
maximálně osmi - se obraťte na
autorizovaný servis Fiat.
SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Klíček má tři polohy obr. 10:
❒ STOP: motor je vypnutý, klíček lze
vytáhnout, řízení je zamknuté.
Mohou fungovat některá elektrická
zařízení (např. autorádio, centrální
zamykání dveří, atd.)
❒ MAR: jízdní poloha.
Mohou fungovat všechna elektrická
zařízení.
❒ AVV: startování motoru.
Spínací skříňka je vybavena pojistným
mechanismem, díky němuž je při
neúspěšném pokusu o nastartování
motoru nutno přepnout klíček
zapalování nejdříve na STOP, a teprve
pak zopakovat pokus o nastartování. Kovová vložka se vysune/zasune
stiskem tlačítka B.
Krátký stisk tlačítka Ë: odemknutí dveří
a víka zavazadlového prostoru,
časované rozsvícení vnitřních stropních
svítidel a dvojitá světelná signalizace
směrovými světly (u příslušné verze
vozidla).
Krátký stisk tlačítka
Ázamknutí dveří a
víka zavazadlového prostoru na dálku,
zhasnutí stropního svítidla a jedna
světelná signalizace směrovými světly
(u příslušné verze vozidla).
Stisk tlačítka R: odemknutí víka
zavazadlového prostoru na dálku a
dvojitá světelná signalizace směrovými
světly.
9DVDF0S0105c
10DVDF0S011c

57

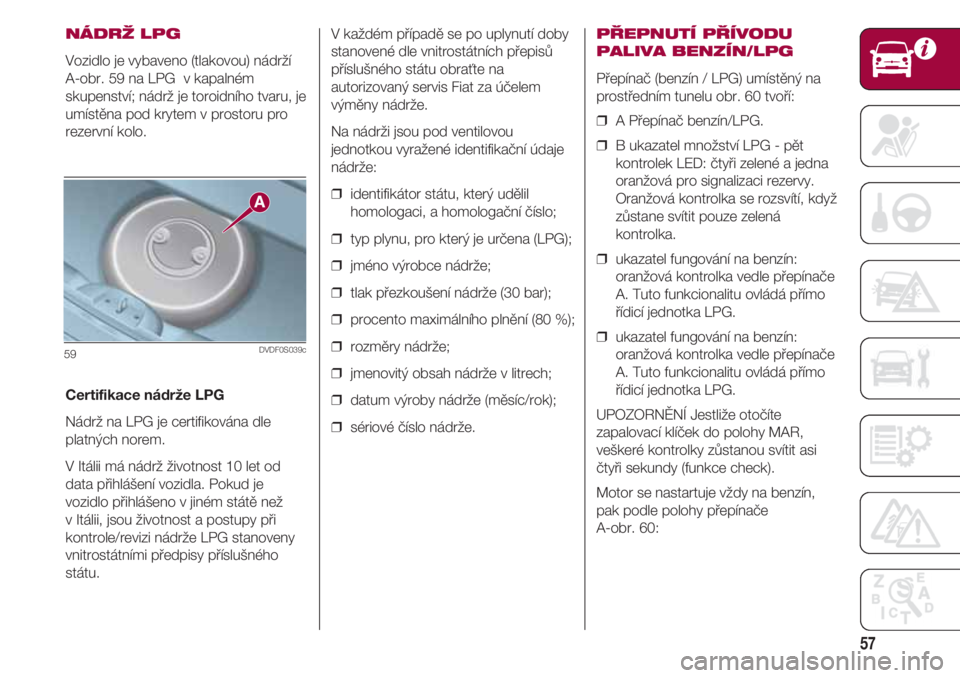

NÁDRŽ LPG
Vozidlo je vybaveno (tlakovou) nádrží
A-obr. 59 na LPG v kapalném
skupenství; nádrž je toroidního tvaru, je
umístěna pod krytem v prostoru pro
rezervní kolo.
Certifikace nádrže LPG
Nádrž na LPG je certifikována dle
platných norem.
V Itálii má nádrž životnost 10 let od
data přihlášení vozidla. Pokud je
vozidlo přihlášeno v jiném státě než
v Itálii, jsou životnost a postupy při
kontrole/revizi nádrže LPG stanoveny
vnitrostátními předpisy příslušného
státu. V každém případě se po uplynutí doby
stanovené dle vnitrostátních přepisů
příslušného státu obraťte na
autorizovaný servis Fiat za účelem
výměny nádrže.
Na nádrži jsou pod ventilovou
jednotkou vyražené identifikační údaje
nádrže:
❒ identifikátor státu, který udělil
homologaci, a homologační číslo;
❒ typ plynu, pro který je určena (LPG);
❒ jméno výrobce nádrže;
❒ tlak přezkoušení nádrže (30 bar);
❒ procento maximálního plnění (80 %);
❒ rozměry nádrže;
❒ jmenovitý obsah nádrže v litrech;
❒ datum výroby nádrže (měsíc/rok);
❒ sériové číslo nádrže.
PŘEPNUTÍ PŘÍVODU
PALIVA BENZÍN/LPG
Přepínač (benzín / LPG) umístěný na
prostředním tunelu obr. 60 tvoří:
❒ A Přepínač benzín/LPG.
❒ B ukazatel množství LPG - pět
kontrolek LED: čtyři zelené a jedna
oranžová pro signalizaci rezervy.
Oranžová kontrolka se rozsvítí, když
zůstane svítit pouze zelená
kontrolka.
❒ ukazatel fungování na benzín:
oranžová kontrolka vedle přepínače
A. Tuto funkcionalitu ovládá přímo
řídicí jednotka LPG.
❒ ukazatel fungování na benzín:
oranžová kontrolka vedle přepínače
A. Tuto funkcionalitu ovládá přímo
řídicí jednotka LPG.
UPOZORNĚNÍ Jestliže otočíte
zapalovací klíček do polohy MAR,
veškeré kontrolky zůstanou svítit asi
čtyři sekundy (funkce check).
Motor se nastartuje vždy na benzín,
pak podle polohy přepínače
A-obr. 60:
59DVDF0S039c

SEZNÁMENÍ S VOZIDLEM
60
Pasport autorádia
Jedná se dokument, který dokládá
vlastnictví systému. V pasportu je
uveden model systému, sériové číslo a
tajný kód.
UPOZORNĚNÍ Pasport je nutno
uchovávat na bezpečném místě, aby
bylo možné použít údaje při odcizení.
Při ztrátě pasportu se obraťte na
autorizovaný servis Fiat, vezměte
sebou průkaz totožnosti a doklady o
vlastnictví vozidla.Upozornění
Při závadě nechejte systém
zkontrolovat a opravit výlučně u
autorizované sítě Fiat.
Při velmi nízkých teplotách by mohl
displej dosáhnout optimálního jasu až
po určité době provozu.
Při delším odstavení vozidla při vysoké
venkovní teplotě se může systém
přepnout do stavu “samočinné tepelné
ochrany” a dočasně se vypnout do
doby, než teplota v kabině klesne na
přijatelné hodnoty.
Na obrazovku se dívejte jen v případě,
že je to nezbytné, nicméně bezpečné.
Je-li třeba zobrazit obrazovku po delší
dobu, zastavte vozidlo na bezpečném
místě, abyste se nemuseli při jízdě
rozptylovat.
Při poruše systému je bez prodlení
přestaňte používat. Jinak by se mohl
systém poškodit. Obraťte se co
nejdříve na autorizovaný servis Fiat a
nechejte závadu odstranit.
USB PORT
Pro aktivaci režimu USB zasuňte
příslušné zařízení do USB portu
(obr. 61) ve vozidle.
UPOZORNĚNÍ Po použití dobíjecího
USB portu se doporučuje odpojit
zařízení (chytrý telefon) tak, že
vytáhnete nejdříve kabel z portu ve
vozidle a nikoli ze zařízení (obr. 61).
Volné či nesprávně vytažené kabely by
mohly ohrozit funkčnost nabíjení
a/nebo stav USB portu.
61DVDF0S0188c

SEZNÁMENÍ S VOZIDLEM
78
Data pak lze kdykoli analyzovat a
zobrazovat celkovou analýzu údajů o
cestě a příslušném jízdním stylu.
Podrobnější informace jsou dostupné
na www.DriveUconnect.eu.
UPOZORNĚNÍ USB flash disk
nevyjímejte a neodpojujte chytrý telefon
s aplikací App Uconnect™ LIVE dříve,
než systém stáhne data, jinak můžete
o data přijít.
Během ukládání dat do daného
zařízení se mohou na displeji autorádia
zobrazit pokyny pro řádné provedení
akce: postupujte podle nich. Tyto
pokyny se zobrazí pouze s klíčkem
zapalování na STOP a v případě, že je
nastavené zpožděné vypnutí rádia.
Data se do daného zařízení uloží
automaticky při vypnutí motoru.
Uložením na disk se data vymažou z
paměti systému. Pro stažení údajů o
cestě stiskněte grafické tlačítko
“Settings”. Pak nastavte aktivaci a
způsob uložení na USB nebo do
cloudu.POZN.
Jakmile se USB disk zaplní, na displeji
autorádia se zobrazí příslušná
upozornění.
Jestliže nebudou data eco:Drive™
přenesena na USB disk po velmi
dlouhou dobu, může se zaplnit interní
paměť systému Uconnect™ LIVE.
Postupujte podle doporučení
zobrazovaných na displeji autorádia.
my:Car
my:Car umožňuje průběžně
kontrolovat “zdravotní” stav vozidla.
my:Car dokáže odhalit závady v
reálném čase a informovat uživatele o
termínu servisní prohlídky. Pro interakci
s aplikací stiskněte grafické tlačítko
“my:Car”.
Na displeji se zobrazí obrazovka se
sekcí „care:Index“ se všemi
podrobnými informacemi o stavu
vozidla. Stiskem grafického tlačítka
“aktivní signalizace” lze zobrazit
podrobnosti, pokud existují, o
závadách zjištěných na vozidle, které
způsobily rozsvícení kontrolky.Stav vozidla lze zobrazit na
www.driveuconnect.eu, i přes App
Uconnect™ LIVE.
Settings (Nastavení)
Stiskněte tlačítko na čelním
panelu: zobrazí se hlavní menu
“Settings”.
POZN.: Položky menu se zobrazují v
závislosti na verzi vozidla.
Menu může obsahovat následující
položky:
❒ Display;
❒ Units;
❒ Voice Commands;
❒ Clock & Date;
❒ Bezpečnost;
❒ Lights (u příslušné verze vozidla);
❒ Doors & Locks;
❒ Engine Off Options;
❒ Audio;
❒ Phone / Bluetooth;
❒ SiriusXM Setup
(u příslušné verze vozidla).

SEZNÁMENÍ S VOZIDLEM
94
Jízdní styl se vyhodnocuje podle
čtyřech ukazatelů, které monitorují
následující parametry: akcelerace,
decelerace, řazení, rychlost
Zobrazení eco:Drive™
Interakci s funkcí navážete stiskem
grafického tlačítka eco:Drive™.
Na autorádiu se zobrazí obrazovka se
čtyřmi ukazateli:
Akcelerace, decelerace, rychlost a
převodovka. Indikátory zůstanou šedé,
dokud systém nezíská data dostatečná
pro vyhodnocení stylu jízdy.
Po získání dostatečných dat se
indikátory mohou podle hodnocení
zbarvit do pěti barev: tmavě zelená
(optimální), světle zelená, žlutá
oranžová a červená (nejhorší).
Při delším stání se na displeji zobrazí
průměrná hodnota ukazatelů
vypočítaný do dané chvíle (“průměrný
ukazatel”). Jakmile se vozidlo opět
rozjede, začnou se ukazatelé znovu
probarvovat dle hodnot v reálném
čase.Zápis a přenos údajů o cestě
Údaje o cestě lze uložit do paměti
systému a uložit je na patřičně
nakonfigurovaný USB disk nebo
aplikací App Uconnect™ LIVE.
Data pak lze kdykoli analyzovat a
zobrazovat celkovou analýzu údajů o
cestě a příslušném jízdním stylu.
Podrobnější informace jsou uvedeny
na www.DriveUconnect.eu.
my:Car
my:Car umožňuje průběžně
kontrolovat “zdravotní” stav vozidla.
my:Car dokáže odhalit závady v
reálném čase a informovat uživatele o
termínu servisní prohlídky. Pro interakci
s aplikací stiskněte grafické tlačítko
“my:Car”.
Na displeji se zobrazí obrazovka se
sekcí „care:Index“ se všemi
podrobnými informacemi o stavu
vozidla. Stiskem grafického tlačítko
“Active Warnings” lze zobrazit
podrobnosti, pokud existují, o
závadách zjištěných na vozidle, které
způsobily rozsvícení kontrolky.Apple CarPlay e
Android Auto
(u příslušné verze vozidla)
Apple CarPlay a Android Auto jsou
aplikace umožňující bezpečně a
intuitivně používat chytrý telefon ve
voze. Pro aktivaci stačí připojit chytrý
telefon do USB portu: obsah telefonu
se pak automaticky zobrazí na displeji
systému Uconnect™.
Kompatibilitu chytrého telefonu lze
ověřit na webových stránkách:
https://www.android.com/intl/it_it/auto
/ a
http://www.apple.com/it/ios/carplay/.
Jestliže je chytrý telefon správně
spojen s palubním systémem přes
USB port, v hlavním menu se namísto
grafického tlačítka zobrazí ikona
aplikace Apple CarPlay nebo Android
Auto
Konfigurace aplikace Android Auto
Před použitím stáhněte aplikaci
Android Auto z Google Play Store do
chytrého telefonu.
Aplikace je kompatibilní s Android 5.0
(Lollipop) či následujícími verzemi.
Pro používání Android Auto musí být
chytrý telefon spojen s vozidlem USB
kabelem.

99
MOPAR®CONNECT
(je-li ve výbavě)
Tyto služby umožňují udržovat
průběžně kontrolu nad vozidlem a
dostat asistenci při nehodě, krádeži či
poruše.
Rozsah služeb závisí na tom, zda je
systém Mopar® Connect
namontovaný ve vozidle, na zemi
provozování vozidla (viz seznam na
www.driveuconnect.eu). Služby je
nutno aktivovat podle pokynů, které
obdržíte emailem při vyzvedávání
vozidla.
Pro používání služeb je nutno stáhnout
aplikaci Uconnect™ LIVE nebo přejít
na portál www.driveuconnect.eu.
Podrobnosti o službách naleznete v
sekci Mopar® Connect na portálu
www.driveuconnect.eu.
PRIVACY MODE
Režim Privacy umožňuje deaktivovat na
určitou, pevně danou dobu, služby
“Najít auto”, “Oznámit oblast” a
“Oznámit rychlost”, díky nimž lze
lokalizovat vozidla a které jsou
vyhrazené pro registrované uživatele.
UPOZORNĚNÍ Sledování polohy vozidla
zůstane aktivní, ale klient ji nebude moci
vidět. To proto, aby bylo možné
poskytnout asistenční služby, pokud
byly objednané, v případě nehody nebo
odcizení vozidla.
Aktivace režimu PRIVACY MODE
Postupujte takto:
❒ poznamenejte si stávající hodnotu
celkového počtu ujetých kilometrů;
❒ ujistěte se, že je přístrojová deska
vypnutá;;
❒ pošlete na číslo +393424112613
SMS s následujícím textem:
“PRIVACY
<ČÍSLO_PODVOZKU_VOZIDLA>
KM>” (například: PRIVACY
ZFA3340000P123456 12532). Číslo
podvozku naleznete v technickém
průkazu k vozidlu;❒ před nastartováním motoru
počkejte, než přijde SMS s
potvrzením aktivace režimu Privacy
s uvedeným času, kdy aktivace
vyprší.
Po obdržení potvrzení se můžete vydat
na cestu s tím, že do uvedeného času
nebude možné vozidlo vysledovat.
Jestliže tento čas vyprší za jízdy
vozidla, bude režim Privacy
prodloužený do vypnutí motoru
(zhasnutí přístrojové desky).
Jestliže přijde SMS, že žádosti nebylo
vyhověno, je nutno mít na paměti, že
registrovaný klient bude moci nadále
sledovat polohu vozidla.
Při pochybnosti či problémech s
aktivací si pročtěte často kladené
dotazy FAQ na portálu
www.driveuconnect.eu, obraťte se na
servisní síť Fiat nebo kontaktu
Customer Care.

BEZPEČNOST
102
Pro odepnutí bezpečnostních pásů
stiskněte tlačítko C obr. 67.
Při navíjení přidržte pás rukou, aby se
nezkroutil
Při stání vozidla na prudkém svahu se
může navíječ zablokovat, což je zcela
normální.
Mechanismus navíječe zablokuje pás
při prudkém vytažení nebo při
zabrzdění, při nárazu a v zatáčkách
projížděných vysokou rychlostí.
Zadní sedadlo je opatřeno setrvačnými
tříbodovými bezpečnostními pásy s
navíječem.
POZN.: Bezpečnostní pásy zadních
sedadel je nutno používat podle
vyobrazení na obr. 68.
67DVDF0S041c
UPOZORNĚNÍ Po zaklopení zadního
sedadla do normální polohy je nutno
dávat pozor na opětné správné
umístění bezpečnostního pásu, aby byl
pohotově připraven k použití.
SYSTÉM S.B.R.
(u příslušné verze vozidla)
Systém SBR (u příslušné verze vozidla)
upozorňuje cestující na předních a
zadních místech na nezapnutí
příslušného bezpečnostního pásu.
Nezapnutí příslušného bezpečnostního
pásu signalizuje systém vizuálně
(rozsvícením kontrolek na přístrojové
desce a ikon na displeji) a zvukovou
výstrahou (viz informace níže).
Pozn.: Zvukovou výstrahu je možné si
nechat trvale vypnout u autorizovaného
servisu Fiat. Zvukovou výstrahu lze
znovu kdykoli zapnout v nastavovacím
menu displeje.
68DVDF0S0056c
Chování kontrolky
bezpečnostních pásů
Systém upozorní řidiče a cestujícího na
předním sedadle, že nejsou připoutáni
bezpečnostním pásem takto:
❒ přibližně 100 sekund bliká kontrolka
výstraha;
❒ po ukončení cyklu zůstane
kontrolka stále rozsvícená, dokud
pásy nebudou zapnuté.
PŘEDPÍNAČE
Pro zvýšení účinnosti předních
bezpečnostních pásů je vozidlo
vybaveno přepínači bezpečnostních
pásů, které při silném nárazu zatáhnou
bezpečnostní pás zpět o několik
centimetrů a tím zajistí dokonalé přilnutí
pásu k tělu cestujícího ještě dříve, než
je pás zadrží působením síly nárazu.

BEZPEČNOST
118
Boční airbag
(u příslušné verze vozidla)
Tvoří jej dva vaky s okamžitým
nafouknutím uložené v opěradlech
předních sedadel obr. 83 slouží pro
ochranu pánve, hrudníku a ramen
cestujících
při středně silném nárazu ze strany.
Okenní airbag
(u příslušné verze vozidla)
Airbag tvoří dva vaky, které se rozvinou
dolů jako roleta. Jsou uloženy za
postranními obloženími střechy obr. 84
pod dokončovacími prvky a díky velké
ploše ochrání hlavy cestujících na
předních a podle verze vozidla i na
zadních sedadlech při nárazu do
vozidla ze strany.
83DVDF0S055c
Upozornění
Při nárazu ze strany je nejlepší ochranu
poskytnuta za podmínky, že cestující na
sedadle sedí ve správné poloze a tím
umožní airbagu se řádně rozvinout.
Čelní a/nebo boční airbagy se mohou
aktivovat i v případě, kdy bude vozidlo
vystaveno silnému nárazu ve spodku
karosérie, např. o obrubník, chodník
nebo tvrdé vyvýšeniny na vozovce či při
pádu vozidla do hlubokých jam či
propadlin ve vozovce.
Při naplnění airbagů se vyvine teplo a
dojde k úniku malého množství prachu.
Ten ale není škodlivý a neznamená
vypuknutí požáru. Povrch nafouknutého
vaku a vnitřek kabiny se mohou pokrýt
zbytky prášku: tento prášek může dráždit
pokožku a oči.
84DVDF0S0218c
Při případném zasažení se omyjte vodou
a neutrálním mýdlem.
Po nehodě, při níž se aktivovalo některé z
bezpečnostních zařízení, vyhledejte
autorizovaný servis Fiat pro výměnu
tohoto zařízení a kontrolu celé soustavy.
Všechny prohlídky, opravy a výměny
airbagu je nutno nechat provádět pouze
u autorizovaného servisu Fiat.
Před sešrotováním vozidla se obraťte na
autorizovaný servis Fiat, kde systém
zneškodní.
O aktivaci předpínačů, čelních či bočních
airbagů rozhoduje diferencovaně
elektronická řídicí jednotka v závislosti na
typu nárazu. Pokud se tedy ve výše
uvedených případech airbagy
nenafouknou, neznamená to, že systém
selhal.
