2018 FIAT 124 SPIDER Návod k použití a údržbě (in Czech)

POJISTKY NA LEVÉ STRANĚ VOZIDLA
12607031602-03F-002
143

POPIS PROUD POJISTKY CHRÁNĚNÁ SOUČÁST
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 P.VÝSTUP 15 A Zásuvky příslušenství
F06 — — —
F07 AT IND 7,5 A Indikátor řazení AT (je-li součástí výbavy)
F08 ZRCADLO 7,5 A Elektricky ovládaná zrcátka
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 P.OSTŘIKOVAČ 15 A Ostřikovač čelního skla
F12 P.OKNO 30 A Elektricky ovládaná okna
F13 — — —
F14 SRS2/ESCL 15 A Elektronický zámek řízení
F15VYHŘÍVÁNÍ
SEDADEL20 A Vyhřívání sedadel
F16 M.DEF 7,5 A —
144
V PŘÍPADĚ NOUZE

POZOR
164)Dojde-li k opětovnému spálení
pojistky, kontaktujte autorizovaný servis
Fiat.
165)Nikdy pojistku nezaměňujte za jinou
s vyšší ampérovou hodnotou; NEBEZPEČÍ
POŽÁRU.
166)V případě spálení pojistky
v bezpečnostním systému (airbagy, brzdy),
systému pohonné jednotky (motor,
převodovka) nebo systému řízení, obraťte
se na autorizovaný servis Fiat.
167)Nevyměňujte sami hlavní pojistku a
vícenásobní pojistky s pomalým spálením.
O výměnu požádejte autorizovaný servis
Fiat. Výměna pojistek vlastními silami je
nebezpečná, protože se jedná
o silnoproudé pojistky. Nesprávná výměna
může způsobit zranění elektrickým
proudem nebo zkrat, jehož důsledkem
může být požár.
168)Před výměnou pojistky musí být
vypnuto zapalování a také musí být vypnuty
a/nebo odpojeny všechny ostatní služby.
UPOZORNĚNÍ
32)Nikdy pojistku nenahrazujte kovovými
dráty ani ničím jiným.
33)Pokud je nutné umýt motorový prostor,
dávejte pozor, abyste proud vody
nesměrovali přímo na rozvodnou skříň a
motory stěračů.
SADA NA OPRAVU
PNEUMATIK
(je-li součástí výbavy)
169) 170) 171) 172) 173) 174) 175)
3)
ULOŽENÍ NÁŘADÍ
Vozidlo není vybaveno rezervním kolem,
zvedákem a konzolou kola. Podrobnosti
kontaktujte autorizovaný servis Fiat.
Nářadí je uloženo na místech, které
znázorňuje obr. 127:
1: zvedák;
2: tažné oko;
Uvnitř víka zavazadlového prostoru je
také umístěna souprava na opravu
prázdné pneumatiky a zvedák.
ULOŽENÍ SADY
NA OPRAVU PNEUMATIK
Sada na opravu pneumatik je umístěna
na vnitřní straně víka kufru, viz obr. 128.
UPOZORNĚNÍ Vozidlo není vybaveno
rezervním kolem. Dojde-li k defektu,
použijte k dočasné opravě sadu
na opravu pneumatik. Během opravy
postupujte podle pokynů, které jsou
součástí sady. Pokud byl defekt
opraven pomocí sady na opravu
pneumatik, kontaktujte prodejce a co
nejdříve nechejte pneumatiku opravit či
vyměnit.
BEZPEČNOSTNÍ
OPATŘENÍ PRO POUŽITÍ
SADY NA OPRAVU
PNEUMATIK
PoznámkaTmel na pneumatiky nelze použít
opakovaně. Po použití si zakupte nový
12708020100-733-733
12808020202-121-003
145

tmel u autorizovaného servisu Fiat.
Sadu na opravu pneumatik není
možné použít v následujících případech.
Obraťte se na autorizovaný servis Fiat:
– uplynula doba použitelnosti tmelu
na pneumatiky (doba použitelnosti
je uvedena na obalu);
– protržení nebo proražení je větší
než cca 4 mm;
– k poškození došlo jinde, než
na běhounu pneumatiky;
– vozidlo jelo téměř bez vzduchu
v pneumatice;
– došlo k sesmeknutí pneumatiky
z ráfku;
– vzniklo poškození ráfku;
– pneumatika je proražena na dvou a
více místech.
LEPENÍ POMOCÍ SADY
NA OPRAVU PNEUMATIK
Postupujte takto:
zaparkujte vozidlo mimo komunikaci
na bezpečném místě se zpevněným a
rovným povrchem, kde vozidlo nebude
překážet dopravě;
přesuňte řadicí páku do polohy
1 nebo R (Zpátečka) (manuální
převodovky) nebo přesuňte volicí páku
do polohy P (automatické převodovky);
sešlápněte brzdový pedál, zatáhněte
parkovací brzdu a vypněte motor;
v případě potřeby zapněte výstražná
světla a umístěte výstražný trojúhelník;
požádejte cestující, aby vystoupili,
vyložte náklad a připravte si sadu
na opravu pneumatik;
dobře promíchejte tmel
na pneumatiky. Bude-li nádoba
protřepána po našroubování vstřikovací
hadičky, mohl by tmel z hadičky
vystříknout. Oděv nebo předměty
znečištěné tmelem na pneumatiky nelze
vyčistit. Nádobu protřepejte před
našroubováním vstřikovací hadičky;
UPOZORNĚNÍ Tmel rychle tvrdne a
za studeného počasí (0 °C nebo nižší)
může být jeho vstříknutí obtížné.
Vstřikování usnadníte zahřátím tmelu
ve vozidle.
sejměte z nádoby 2 uzávěr 1, viz
obr. 129. Našroubujte vstřikovací
hadičku 3, vnitřní uzávěr nádoby
nechejte na místě, aby došlo k jeho
porušení;
sejměte z pneumatiky s defektem
čepičku ventilu 4, viz obr. 130.
Přitiskněte zadní stranu nástroje
na vložku ventilu 6 k vložce ventilu 5 a
vyfoukněte veškerý zbývající vzduch;12908020202-03A-003
13008020202-03A-004
146
V PŘÍPADĚ NOUZE

UPOZORNĚNÍ Pokud v pneumatice
zůstane vzduch, při demontáži vložky
ventilu by tato mohla vylétnout. Vložku
ventilu demontujte opatrně.
pomocí nástroje na vložku ventilu
8 otáčejte vložkou 7 ve směru
hodinových ručiček a vyjměte ji, viz
obr. 131;
UPOZORNĚNÍ Uložte vložku ventilu
na místě, kde nedojde k jeho
znečištění.
vložte do ventilu 10 vstřikovací
hadičku 9, viz obr. 132;
přidržte dno nádoby nahoře 11, viz
obr. 133, stiskněte láhev rukama a
vstříkněte celý objem tmelu
do pneumatiky;
vytáhněte vstřikovací hadičku
z ventilu, viz obr. 134;
zasuňte vložku ventilu 12
UPOZORNĚNÍ Tmel na pneumatiky
nelze použít opakovaně. Po použití si
zakupte nový tmel u autorizovaného
servisu Fiat.UPOZORNĚNÍ Prázdnou nádobu
nevyhazujte. Při výměně pneumatiky
u autorizovaného servisu Fiat prázdnou
nádobu sady vraťte. Prázdná nádoba
se používá k odstranění a likvidaci
použitého tmelu z pneumatiky.
poté připevněte vstřikovací hadičku
k poutku 14 obr. 135 na nádobě, aby
nedošlo k úniku případného zbývajícího
tmelu;
13108020202-03A-005
13208020202-03A-006
13308020202-03A-008
13408020202-03A-007
13508020202-03A-009
147

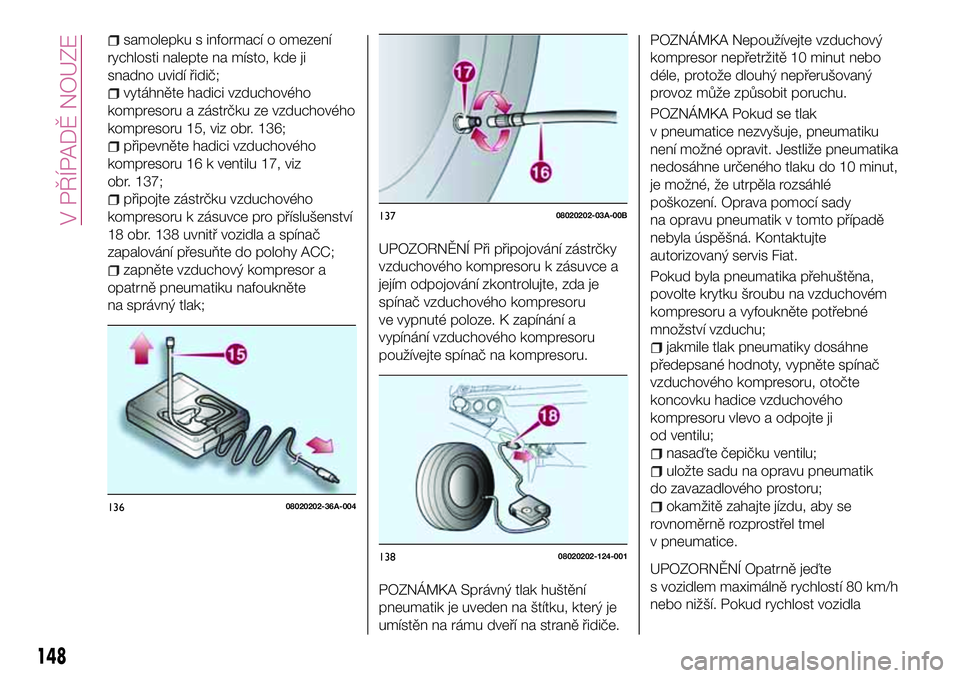

samolepku s informací o omezení
rychlosti nalepte na místo, kde ji
snadno uvidí řidič;
vytáhněte hadici vzduchového
kompresoru a zástrčku ze vzduchového
kompresoru 15, viz obr. 136;
připevněte hadici vzduchového
kompresoru 16 k ventilu 17, viz
obr. 137;
připojte zástrčku vzduchového
kompresoru k zásuvce pro příslušenství
18 obr. 138 uvnitř vozidla a spínač
zapalování přesuňte do polohy ACC;
zapněte vzduchový kompresor a
opatrně pneumatiku nafoukněte
na správný tlak;
UPOZORNĚNÍ Při připojování zástrčky
vzduchového kompresoru k zásuvce a
jejím odpojování zkontrolujte, zda je
spínač vzduchového kompresoru
ve vypnuté poloze. K zapínání a
vypínání vzduchového kompresoru
používejte spínač na kompresoru.
POZNÁMKA Správný tlak huštění
pneumatik je uveden na štítku, který je
umístěn na rámu dveří na straně řidiče.POZNÁMKA Nepoužívejte vzduchový
kompresor nepřetržitě 10 minut nebo
déle, protože dlouhý nepřerušovaný
provoz může způsobit poruchu.
POZNÁMKA Pokud se tlak
v pneumatice nezvyšuje, pneumatiku
není možné opravit. Jestliže pneumatika
nedosáhne určeného tlaku do 10 minut,
je možné, že utrpěla rozsáhlé
poškození. Oprava pomocí sady
na opravu pneumatik v tomto případě
nebyla úspěšná. Kontaktujte
autorizovaný servis Fiat.
Pokud byla pneumatika přehuštěna,
povolte krytku šroubu na vzduchovém
kompresoru a vyfoukněte potřebné
množství vzduchu;
jakmile tlak pneumatiky dosáhne
předepsané hodnoty, vypněte spínač
vzduchového kompresoru, otočte
koncovku hadice vzduchového
kompresoru vlevo a odpojte ji
od ventilu;
nasaďte čepičku ventilu;
uložte sadu na opravu pneumatik
do zavazadlového prostoru;
okamžitě zahajte jízdu, aby se
rovnoměrně rozprostřel tmel
v pneumatice.
UPOZORNĚNÍ Opatrně jeďte
s vozidlem maximálně rychlostí 80 km/h
nebo nižší. Pokud rychlost vozidla
13608020202-36A-004
13708020202-03A-00B
13808020202-124-001
148
V PŘÍPADĚ NOUZE

překročí 80 km/h, může docházet
k vibracím vozidla.
Pokud není řádně nahuštěna
pneumatika, může se rozsvítit výstražný
indikátor
.
přibližně po 10 minutách nebo 5 km
(3 mílích) jízdy připojte k pneumatice
vzduchový kompresor a zkontrolujte
tlak pomocí tlakoměru na vzduchovém
kompresoru. Pokud je tlak
v pneumatice nižší než předepsaný tlak,
zapněte vzduchový kompresor a
počkejte, dokud tlak nedosáhne
odpovídající hodnoty;
oprava defektu byla provedena
úspěšně, pokud neklesl tlak
v pneumatice. Opatrně zavezte vozidlo
nejbližšímu autorizovanému servisu Fiat
a nechejte pneumatiku vyměnit.
Doporučuje se provést výměnu
za novou pneumatiku. Chcete-li
pneumatiku opravit nebo opětovně
použít, kontaktujte autorizovaný servis
Fiat.
UPOZORNĚNÍ Před kontrolou tlaku
v pneumatice pomocí tlakoměru
vzduchového kompresoru vypněte
spínač kompresoru.
POZNÁMKAPokud byl defekt opraven pomocí
sady na opravu pneumatik, společnost
FCA doporučuje pneumatiku co
nejdříve vyměnit za novou. Chcete-lipneumatiku opravit nebo opětovně
použít, kontaktujte autorizovaný servis
Fiat.
Kolo je možné opětovně použít,
jakmile je z něj odstraněn tmel. Ventil
však vyměňte za nový.
POZOR
169)Otvory na bocích pneumatiky mohou
být neopravitelné. Nepoužívejte sadu,
pokud byla pneumatika poškozena
v důsledku podhuštění.
170)Neumisťujte samolepku s informací
o omezení rychlosti na oblast volantu
s měkkou výplní. Nalepení samolepky
na toto místo volantu je nebezpečné,
protože může bránit správné funkci airbagu
(vystřelení) a může tak způsobit vážné
zranění. Kromě toho nelepte samolepku
na místa, kde by mohla zakrývat výstražné
indikátory nebo rychloměr.
171)Pokud tlak v pneumatice klesne pod
130 kPa (1,3 kgf/cm
2nebo bar, 18,9 psi),
přerušte jízdu a kontaktujte autorizovaný
servis Fiat. Oprava pomocí sady
na nouzovou opravu pneumatik v tomto
případě nebyla úspěšná. Pokud si
povšimnete poklesu tlaku v pneumatikách,
přerušte jízdu. Kontaktujte autorizovaný
servis Fiat.
172)Musíte vždy uvést, že pneumatika
byla opravena pomocí sady. Předejte
brožuru technikům, kteří budou
manipulovat s pneumatikou opravenou
pomocí sady.173)V případě poškození ráfku kola není
možné provést opravu (značná deformace
drážky způsobující únik vzduchu).
Neodstraňujte z pneumatiky cizí objekty
(šrouby nebo hřebíky).
174)Informace vyžadované příslušným
předpisem jsou uvedeny na etiketě na
obalu soupravy pro opravu pneumatik.
Dodržování informací na štítku je
nezbytným předpokladem k zajištění
bezpečnosti a účinnosti soupravy. Před
použitím si etiketu pečlivě přečtěte, abyste
se vyhnuli nesprávnému použití. Souprava
na opravu pneumatik má omezenou dobu
použitelnosti a musí být pravidelně
vyměňována. Soupravu mohou používat
pouze dospělé osoby a ne děti.
175)Nedovolte dětem, aby se dotýkaly
těsnicího prostředku na pneumatiky: jeho
požití je nebezpečné. Při náhodném požití
tmelu na pneumatiky okamžitě vypijte velké
množství vody a vyhledejte lékařskou
pomoc. Tmel na pneumatiky, který se
dostane do kontaktu s očima a pokožkou
je nebezpečný. Pokud se prostředek
dostane do styku s očima nebo kůží,
opláchněte je okamžitě velkým množstvím
vody a vyhledejte lékařskou pomoc.
UPOZORNĚNÍ
3)Zlikvidujte řádně nádobu a tekutý tmel.
Likvidace musí být provedena v souladu
s národními a místními předpisy.
149

STARTOVÁNÍ
POMOCÍ KABELŮ
PŘÍPRAVA
KE STARTOVÁNÍ POMOCÍ
KABELŮ
176) 177) 178) 179) 180) 181) 182) 183) 184) 185)
34)
Nesprávně prováděné startování
pomocí kabelů je nebezpečné.
Dodržujte pečlivě postup, který
znázorňuje obr. 139. Pokud si
na startování pomocí kabelů netroufáte,
důrazně vám doporučujeme požádat
o pomoc kvalifikovaného servisního
technika.
UPOZORNĚNÍ Při použití startovacího
akumulátoru dodržujte návod k obsluze
a bezpečnostní opatření předepsaná
výrobcem.
UPOZORNĚNÍ Nepoužívejte startovací
akumulátor ani jiný externí zdroj
napájení, jehož napětí překračuje 12 V.
V opačném případě může dojít
k poškození akumulátoru, startéru,
alternátoru a elektrického systému
vozidla. Napájecím zdrojem o napětí
24 V (dva sériově zapojené 12V
akumulátory nebo 24V motorgenerátor)
můžete nevratně poškodit 12V startér,
zapalovací systém a další elektrické
součásti.UPOZORNĚNÍ Startování pomocí
kabelů neprovádějte, pokud je
akumulátor vlhký. Mohlo by dojít
k roztržení a výbuchu akumulátoru!
POSTUP PŘI
STARTOVÁNÍ POMOCÍ
KABELŮ
UPOZORNĚNÍ Bude-li níže uvedený
postup proveden chybně, může dojít
k vážným zraněním osob nebo škodám
na napájecím systému jednoho nebo
obou vozidel. Pečlivě dodržujte pokyny
uvedené níže.
Při startování pomocí kabelů použijte
následující postup:
sejměte kryt akumulátoru, viz
obr. 140;
ověřte, že má startovací akumulátor
napětí 12 V a že je její záporný vývod
uzemněn;
pokud je startovací akumulátor
umístěn v jiném vozidle, nedovolte, aby
se obě vozidla dotkla. Vypněte motor
vozidla se startovacím akumulátorem a
všechny elektrické spotřebiče v obou
vozidlech;
13908030100-121-001
150
V PŘÍPADĚ NOUZE
