2018 FIAT 124 SPIDER Návod k použití a údržbě (in Czech)

POZOR
158)Za parkování a další potenciálně
nebezpečné manévry však vždy nese
odpovědnost řidič. Při provádění těchto
manévrů vždy zkontrolujte, zda se
v dotyčné oblasti nenacházejí osoby
(zejména děti) nebo zvířata. Kamera je
pomůckou řidiče, ale během potenciálně
nebezpečných manévrů, a to i těch, které
probíhají při nízkých rychlostech, se nesmí
řidič nikdy nechat rozptylovat. Vždy
udržujte nízkou rychlost, abyste mohli
rychle zastavit v případě zjištění překážky.
159)Kvalitu obrazu monitoru zadní kamery
vždy nastavujte v době, kdy vozidlo stojí.
Kvalitu zobrazení nikdy nenastavujte za
jízdy. Nastavování kvality obrazu, jako je jas,
kontrast, barva a odstín, během řízení je
nebezpečné, protože odvádí vaši
pozornost od provozu vozidla, což může
vést k nehodě.
UPOZORNĚNÍ
29)Pro správnou funkci je mimořádně
důležité, aby byla kamera vždy čistá bez
bahna, nečistot, sněhu a ledu. Dávejte
pozor, abyste při čištění kameru
nepoškrábali nebo nepoškodili.
Nepoužívejte suchou, hrubou nebo tvrdou
tkaninu. Kameru je nutné mýt čistou vodou,
do které je možné v případě potřeby přidat
autošampon. V myčkách, které používají
páru nebo vysokotlaký proud vody, kameru
vyčistěte rychle a trysku udržujte více než
10 cm od senzorů. Na kameru neumisťujte
samolepky.
JÍZDA
S PŘÍVĚSNÝMI
VOZÍKY
Váš automobil není určen k tažení.
127

V PŘÍPADĚ NOUZE
Defekt nebo spálená žárovka?
Čas od času se při jízdě může
vyskytnout problém.
Strany věnované nouzovým situacím
vám mohou pomoci vyřešit kritické
situace vlastními silami a bez stresu.
V případě nouze vám doporučujeme
zavolat na bezplatné telefonní číslo
uvedené v záruční knížce.
Rovněž je možné zavolat na národní
nebo mezinárodní univerzální telefonní
číslo, kde vám pomohou vyhledat
nejbližšího prodejce.VÝSTRAŽNÁ SVĚTLA.........129
VÝMĚNA ŽÁROVKY..........130
VÝMĚNA POJISTEK..........138
SADA NA OPRAVU PNEUMATIK . .145
STARTOVÁNÍ POMOCÍ KABELŮ . .150
TAŽENÍ VOZIDLA............152
NOUZOVÉ TAŽENÍ...........154
128
V PŘÍPADĚ NOUZE

VÝSTRAŽNÁ SVĚTLA
OVLÁDÁNÍ
Světla se zapínají a vypínají stisknutím
tlačítka, které znázorňuje obr. 103.
Stisknete-li tlačítko výstražných světel,
začnou blikat všechny směrové
ukazatele. Současně budou blikat
indikátory výstražných světel
a
na přístrojovém panelu.
SYSTÉM SIGNALIZACE
NOUZOVÉHO ZASTAVENÍ
Systém se vypne, když systém zjistí, že
byl uvolněn brzdový pedál, nebo když
na základě snížené rychlosti vozidla
systém určí, že již nadále neexistuje
situace nouzového zastavení.
Pokud systém zjistí, že dochází
k takové situaci, všechny ukazatele
směru začnou rychle blikat a upozorňují
tak řidiče následujícího vozidla, že se
nacházíte v situaci náhlého brzdění.
Tento systém je navržen tak, aby
určoval, zda je brzdový pedál
sešlápnutý větší silou než při běžném
brzdění, například v situaci vyžadující
náhlé nouzové brzdění.
Pokud vozidlo zastavíte, když rychle
blikají všechny směrové ukazatele,
rychlé blikání se změní na normální
rychlost blikání.Systém signalizace nouzového
zastavení není funkční, pokud rychlost
vozidla klesne pod 60 km/h.
Při sešlápnutí brzdového pedálu během
jízdy na kluzké vozovce se může
aktivovat systém signalizace nouzového
zastavení a v takovém případě začnou
blikat všechny ukazatele změny směru
a jízdního pruhu.
10305031100-L12A
129

VÝMĚNA ŽÁROVKY
OBECNÉ POKYNY
160) 161) 162) 163)
30) 31)
Před výměnou žárovky zkontrolujte,
zda nejsou zoxidované kontakty;
spálené žárovky zaměňte za nové
stejného typu a výkonu;
po výměně žárovky ve světlometu
vždy zkontrolujte jeho vyrovnání;
potřebujete-li vyměnit žárovku
kontaktujte autorizovaný servis Fiat.
pro likvidaci staré žárovky použijte
ochranný kryt a krabičku od nové
žárovky; starou žárovku uchovávejte
mimo dosah dětí;
pokud světlo nesvítí, před výměnou
žárovky zkontrolujte odpovídající
pojistku. Umístění pojistek je uvedeno
v odstavci „Činnost při spálení pojistky“
v této kapitole.
UPOZORNĚNÍ Při snímání krytu světla
nebo jednotky světlometu používejte
plochý šroubovák a dbejte, aby se
šroubovák nedostal do styku s vnitřním
vývodem. Pokud se šroubovák dotkne
vývodu, může dojít ke zkratu.
UPOZORNĚNÍ Za studeného nebo
vlhkého počasí, po silném dešti nebo
mytí se může povrch světlometů nebo
zadních světel zamlžit a/nebo se
na vnitřní straně mohou kondenzací
vytvořit kapky. Jedná se o přirozený jev
vznikající z důvodu rozdílu teploty a
vlhkosti mezi vnitřním a vnějším
povrchem skla. Nejedná se o poruchu a
tento stav nijak nenarušuje normální
provoz světel. Zamlžení rychle zmizí
po rozsvícení světel, a to od středu
rozptylovacího stínítka postupně
směrem k okrajům.
130
V PŘÍPADĚ NOUZE

Vnější světla
Žárovky světel Typ Výkon
Přední(verze s full ledkovými světlomety)
Full-LED
(*)—
(verze s halogenovými
světlomety)W5W 5 W
Dálková světla (verze s full ledkovými světlomety)
Full-LED
(*)—
Dálková světla / denní světla
(DRL)(verze s halogenovými
světlomety)H15 55/15 W
Denní světla (DRL) (verze s full ledkovými světlomety)
Full-LED
(*)—
Tlumená (potkávací) světla(verze s full ledkovými světlomety)
Full-LED
(*)—
(verze s halogenovými
světlomety)H11 55 W
Přední ukazatele směru WY21W 21 W
Boční ukazatele směru
WY5W
(**)5W
Přední mlhové světlomety H11 55 W
Zadní poziční světla
Full-LED
(*)—
Brzdová světla
Full-LED
(*)—
3. brzdové
Full-LED
(*)—
Zadní ukazatele směru WY21W 21 W
Zadní mlhová svítilna W21W 21 W
Světlo zpátečky W21W 21 W
Osvětlení registrační značky W5W 5 W
(*) LED je zkratka diodu emitující světlo.
(**) Výměna žárovky není možná, protože je zabudovaná do jednotky. Vyměňte jednotku.
131

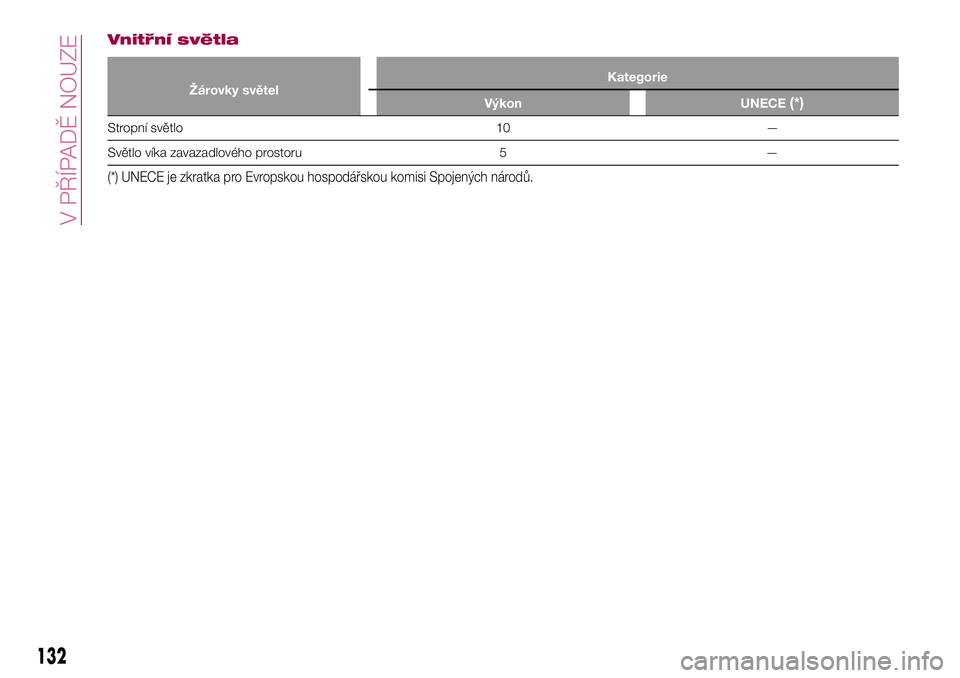

Vnitřní světla
Žárovky světelKategorie
Výkon UNECE(*)
Stropní světlo 10 —
Světlo víka zavazadlového prostoru 5 —
(*) UNECE je zkratka pro Evropskou hospodářskou komisi Spojených národů.
132
V PŘÍPADĚ NOUZE

VÝMĚNA ŽÁROVEK
VNĚJŠÍHO OSVĚTLENÍ
Přední světlomety (tlumená světla)
(verze s halogenovými světlomety)
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
ujistěte se, že jsou přední světlomety
vypnuté;
demontujte upevňovací prvky 1
obr. 104 na sedmi místech a částečně
posuňte dozadu chránič 2;
otočte krytem proti směru
hodinových ručiček a demontujte ho
(obr. 105 3 = dálková světla/4=
potkávací světla), odpojte z jednotky
konektor stisknutím poutka na
konektoru prstem a vytažením
konektoru;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček a
vyjměte ji;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.Přední světlomety (dálkové
světlomety) s denními světly
(LED verze)
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
ujistěte se, že jsou přední světlomety
vypnuté;
demontujte upevňovací prvky 1 na
sedmi místech a částečně posuňte
dozadu chránič 2;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček a
vyjměte ji;
otočte krytem proti směru
hodinových ručiček a demontujte ho (1
obr. 106 = dálkový světlomet/2=
poziční světlo/3=denní světla),
odpojte z jednotky konektor stisknutím
poutka na konektoru prstem a
vytažením konektoru;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček a
vyjměte ji;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
10408020499-000-003
10508020499-000-002
133

Přední ukazatele směru
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva.
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
demontujte upevňovací prvky na pěti
místech obr. 107 a částečně posuňte
dozadu chránič;
odpojte z jednotky konektor
stisknutím poutka na konektoru
obr. 108 prstem a vytažením konektoru;
otáčejte sestavou patice 1 a žárovky
proti směru hodinových ručiček a
vyjměte ji;
odpojte žárovku 2 od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.Mlhová světla
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
demontujte upevňovací prvky na pěti
místech a částečně posuňte dozadu
chránič;
odpojte z jednotky konektor
stisknutím poutka na konektoru prstem
a vytažením konektoru;
otáčejte sestavou patice 1, viz
obr. 109, a žárovky proti směru
hodinových ručiček a vyjměte žárovku
2;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
134
