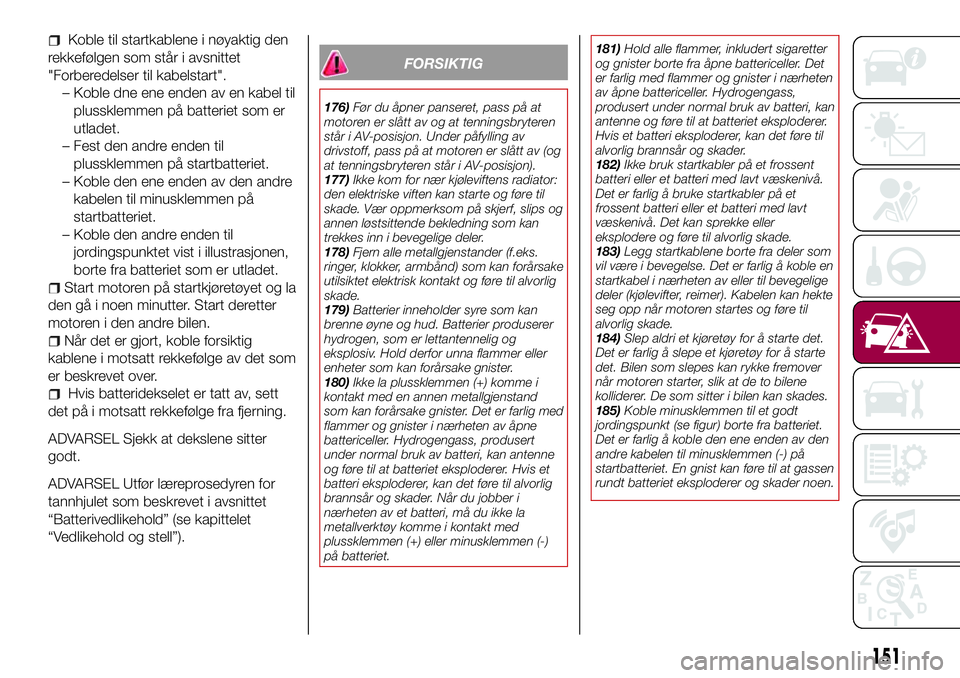

Koble til startkablene i nøyaktig den
rekkefølgen som står i avsnittet
"Forberedelser til kabelstart".
– Koble dne ene enden av en kabel til
plussklemmen på batteriet som er
utladet.
– Fest den andre enden til
plussklemmen på startbatteriet.
– Koble den ene enden av den andre
kabelen til minusklemmen på
startbatteriet.
– Koble den andre enden til
jordingspunktet vist i illustrasjonen,
borte fra batteriet som er utladet.
Start motoren på startkjøretøyet og la
den gå i noen minutter. Start deretter
motoren i den andre bilen.
Når det er gjort, koble forsiktig
kablene i motsatt rekkefølge av det som
er beskrevet over.
Hvis batteridekselet er tatt av, sett
det på i motsatt rekkefølge fra fjerning.
ADVARSEL Sjekk at dekslene sitter
godt.
ADVARSEL Utfør læreprosedyren for
tannhjulet som beskrevet i avsnittet
“Batterivedlikehold” (se kapittelet
“Vedlikehold og stell”).
FORSIKTIG
176)Før du åpner panseret, pass på at
motoren er slått av og at tenningsbryteren
står i AV-posisjon. Under påfylling av
drivstoff, pass på at motoren er slått av (og
at tenningsbryteren står i AV-posisjon).
177)Ikke kom for nær kjøleviftens radiator:
den elektriske viften kan starte og føre til
skade. Vær oppmerksom på skjerf, slips og
annen løstsittende bekledning som kan
trekkes inn i bevegelige deler.
178)Fjern alle metallgjenstander (f.eks.
ringer, klokker, armbånd) som kan forårsake
utilsiktet elektrisk kontakt og føre til alvorlig
skade.
179)Batterier inneholder syre som kan
brenne øyne og hud. Batterier produserer
hydrogen, som er lettantennelig og
eksplosiv. Hold derfor unna flammer eller
enheter som kan forårsake gnister.
180)Ikke la plussklemmen (+) komme i
kontakt med en annen metallgjenstand
som kan forårsake gnister. Det er farlig med
flammer og gnister i nærheten av åpne
battericeller. Hydrogengass, produsert
under normal bruk av batteri, kan antenne
og føre til at batteriet eksploderer. Hvis et
batteri eksploderer, kan det føre til alvorlig
brannsår og skader. Når du jobber i
nærheten av et batteri, må du ikke la
metallverktøy komme i kontakt med
plussklemmen (+) eller minusklemmen (-)
på batteriet.181)Hold alle flammer, inkludert sigaretter
og gnister borte fra åpne battericeller. Det
er farlig med flammer og gnister i nærheten
av åpne battericeller. Hydrogengass,
produsert under normal bruk av batteri, kan
antenne og føre til at batteriet eksploderer.
Hvis et batteri eksploderer, kan det føre til
alvorlig brannsår og skader.
182)Ikke bruk startkabler på et frossent
batteri eller et batteri med lavt væskenivå.
Det er farlig å bruke startkabler på et
frossent batteri eller et batteri med lavt
væskenivå. Det kan sprekke eller
eksplodere og føre til alvorlig skade.
183)Legg startkablene borte fra deler som
vil være i bevegelse. Det er farlig å koble en
startkabel i nærheten av eller til bevegelige
deler (kjølevifter, reimer). Kabelen kan hekte
seg opp når motoren startes og føre til
alvorlig skade.
184)Slep aldri et kjøretøy for å starte det.
Det er farlig å slepe et kjøretøy for å starte
det. Bilen som slepes kan rykke fremover
når motoren starter, slik at de to bilene
kolliderer. De som sitter i bilen kan skades.
185)Koble minusklemmen til et godt
jordingspunkt (se figur) borte fra batteriet.
Det er farlig å koble den ene enden av den
andre kabelen til minusklemmen (-) på
startbatteriet. En gnist kan føre til at gassen
rundt batteriet eksploderer og skader noen.
151

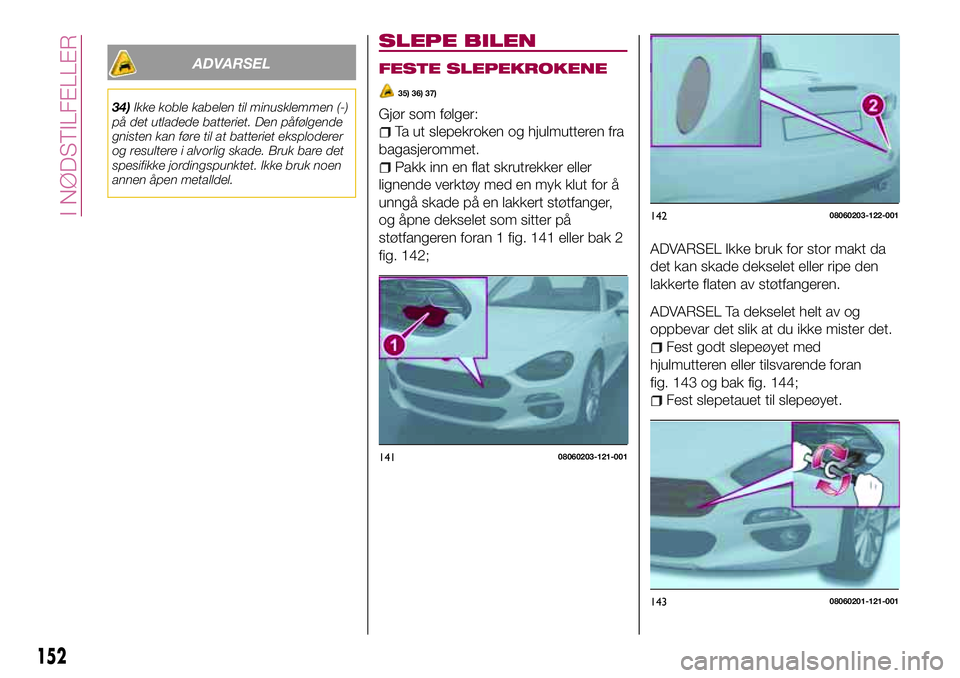

ADVARSEL
34)Ikke koble kabelen til minusklemmen (-)
på det utladede batteriet. Den påfølgende
gnisten kan føre til at batteriet eksploderer
og resultere i alvorlig skade. Bruk bare det
spesifikke jordingspunktet. Ikke bruk noen
annen åpen metalldel.
SLEPE BILEN
FESTE SLEPEKROKENE
35) 36) 37)
Gjør som følger:
Ta ut slepekroken og hjulmutteren fra
bagasjerommet.
Pakk inn en flat skrutrekker eller
lignende verktøy med en myk klut for å
unngå skade på en lakkert støtfanger,
og åpne dekselet som sitter på
støtfangeren foran 1 fig. 141 eller bak 2
fig. 142;
ADVARSEL Ikke bruk for stor makt da
det kan skade dekselet eller ripe den
lakkerte flaten av støtfangeren.
ADVARSEL Ta dekselet helt av og
oppbevar det slik at du ikke mister det.
Fest godt slepeøyet med
hjulmutteren eller tilsvarende foran
fig. 143 og bak fig. 144;
Fest slepetauet til slepeøyet.
14108060203-121-001
14208060203-122-001
14308060201-121-001
152
I NØDSTILFELLER

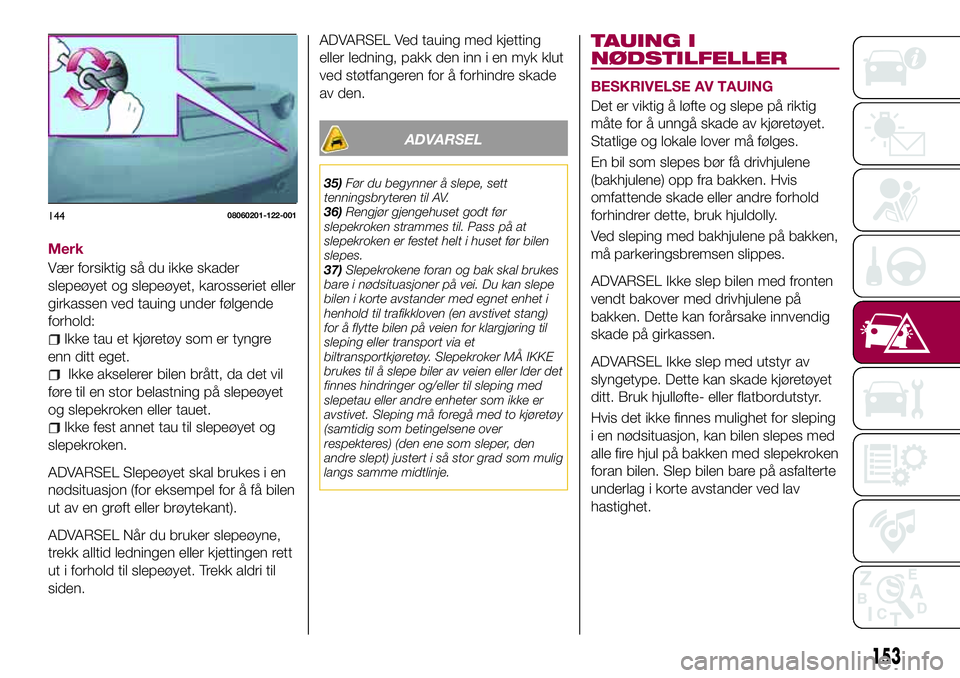

Merk
Vær forsiktig så du ikke skader
slepeøyet og slepeøyet, karosseriet eller
girkassen ved tauing under følgende
forhold:
Ikke tau et kjøretøy som er tyngre
enn ditt eget.
Ikke akselerer bilen brått, da det vil
føre til en stor belastning på slepeøyet
og slepekroken eller tauet.
Ikke fest annet tau til slepeøyet og
slepekroken.
ADVARSEL Slepeøyet skal brukes i en
nødsituasjon (for eksempel for å få bilen
ut av en grøft eller brøytekant).
ADVARSEL Når du bruker slepeøyne,
trekk alltid ledningen eller kjettingen rett
ut i forhold til slepeøyet. Trekk aldri til
siden.ADVARSEL Ved tauing med kjetting
eller ledning, pakk den inn i en myk klut
ved støtfangeren for å forhindre skade
av den.
ADVARSEL
35)Før du begynner å slepe, sett
tenningsbryteren til AV.
36)Rengjør gjengehuset godt før
slepekroken strammes til. Pass på at
slepekroken er festet helt i huset før bilen
slepes.
37)Slepekrokene foran og bak skal brukes
bare i nødsituasjoner på vei. Du kan slepe
bilen i korte avstander med egnet enhet i
henhold til trafikkloven (en avstivet stang)
for å flytte bilen på veien for klargjøring til
sleping eller transport via et
biltransportkjøretøy. Slepekroker MÅ IKKE
brukes til å slepe biler av veien eller lder det
finnes hindringer og/eller til sleping med
slepetau eller andre enheter som ikke er
avstivet. Sleping må foregå med to kjøretøy
(samtidig som betingelsene over
respekteres) (den ene som sleper, den
andre slept) justert i så stor grad som mulig
langs samme midtlinje.
TAUING I
NØDSTILFELLER
BESKRIVELSE AV TAUING
Det er viktig å løfte og slepe på riktig
måte for å unngå skade av kjøretøyet.
Statlige og lokale lover må følges.
En bil som slepes bør få drivhjulene
(bakhjulene) opp fra bakken. Hvis
omfattende skade eller andre forhold
forhindrer dette, bruk hjuldolly.
Ved sleping med bakhjulene på bakken,
må parkeringsbremsen slippes.
ADVARSEL Ikke slep bilen med fronten
vendt bakover med drivhjulene på
bakken. Dette kan forårsake innvendig
skade på girkassen.
ADVARSEL Ikke slep med utstyr av
slyngetype. Dette kan skade kjøretøyet
ditt. Bruk hjulløfte- eller flatbordutstyr.
Hvis det ikke finnes mulighet for sleping
i en nødsituasjon, kan bilen slepes med
alle fire hjul på bakken med slepekroken
foran bilen. Slep bilen bare på asfalterte
underlag i korte avstander ved lav
hastighet.
14408060201-122-001
153

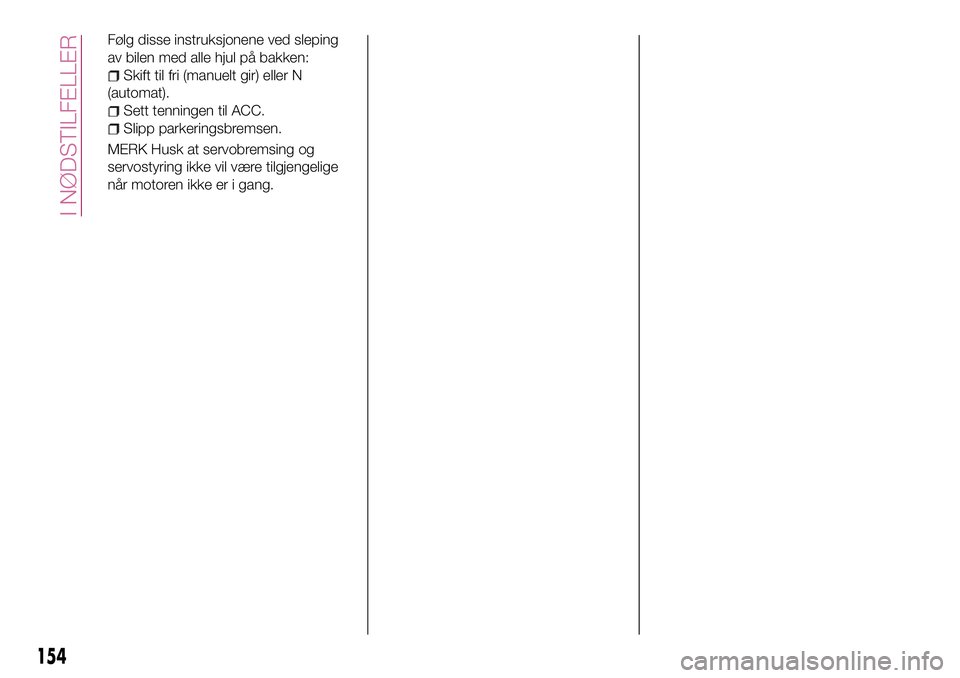

Følg disse instruksjonene ved sleping
av bilen med alle hjul på bakken:
Skift til fri (manuelt gir) eller N
(automat).
Sett tenningen til ACC.
Slipp parkeringsbremsen.
MERK Husk at servobremsing og
servostyring ikke vil være tilgjengelige
når motoren ikke er i gang.
154
I NØDSTILFELLER

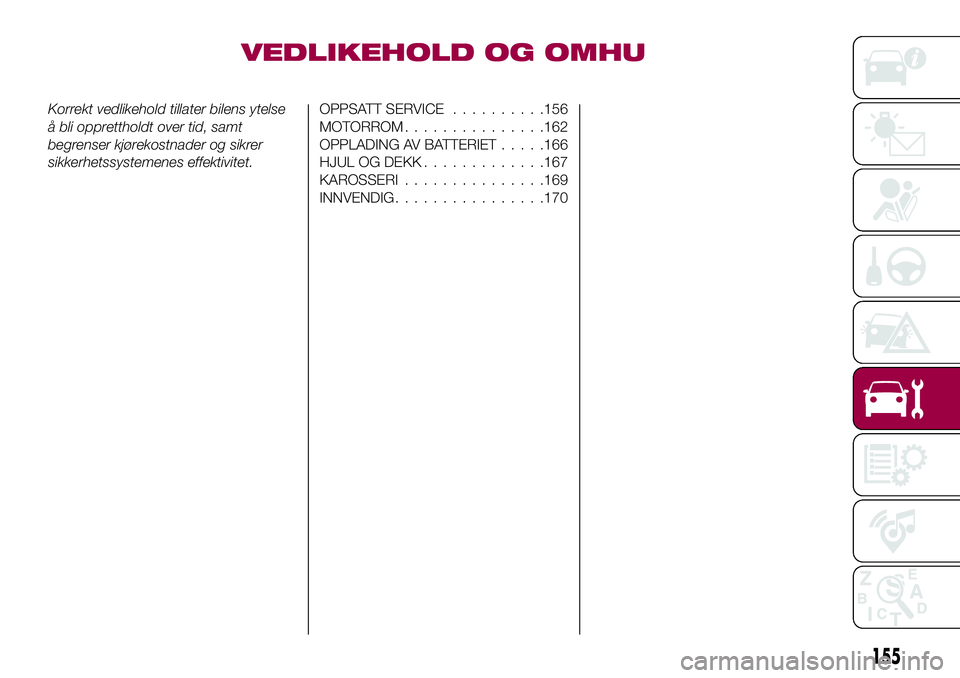

VEDLIKEHOLD OG OMHU
Korrekt vedlikehold tillater bilens ytelse
å bli opprettholdt over tid, samt
begrenser kjørekostnader og sikrer
sikkerhetssystemenes effektivitet.OPPSATT SERVICE..........156
MOTORROM...............162
OPPLADING AV BATTERIET.....166
HJUL OG DEKK.............167
KAROSSERI...............169
INNVENDIG................170
155

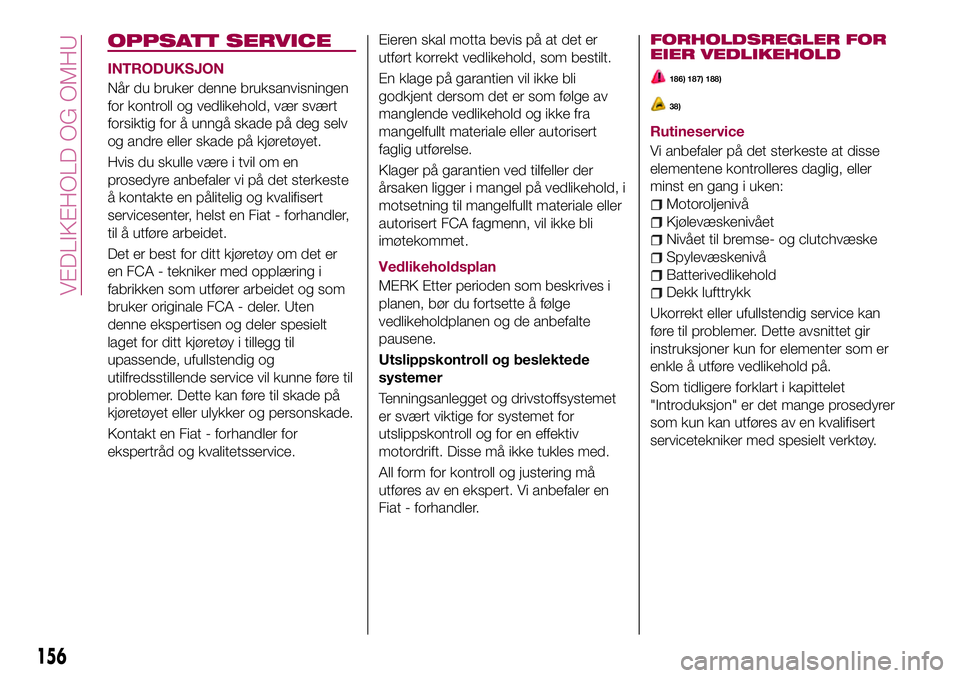

OPPSATT SERVICE
INTRODUKSJON
Når du bruker denne bruksanvisningen
for kontroll og vedlikehold, vær svært
forsiktig for å unngå skade på deg selv
og andre eller skade på kjøretøyet.
Hvis du skulle være i tvil om en
prosedyre anbefaler vi på det sterkeste
å kontakte en pålitelig og kvalifisert
servicesenter, helst en Fiat - forhandler,
til å utføre arbeidet.
Det er best for ditt kjøretøy om det er
en FCA - tekniker med opplæring i
fabrikken som utfører arbeidet og som
bruker originale FCA - deler. Uten
denne ekspertisen og deler spesielt
laget for ditt kjøretøy i tillegg til
upassende, ufullstendig og
utilfredsstillende service vil kunne føre til
problemer. Dette kan føre til skade på
kjøretøyet eller ulykker og personskade.
Kontakt en Fiat - forhandler for
ekspertråd og kvalitetsservice.Eieren skal motta bevis på at det er
utført korrekt vedlikehold, som bestilt.
En klage på garantien vil ikke bli
godkjent dersom det er som følge av
manglende vedlikehold og ikke fra
mangelfullt materiale eller autorisert
faglig utførelse.
Klager på garantien ved tilfeller der
årsaken ligger i mangel på vedlikehold, i
motsetning til mangelfullt materiale eller
autorisert FCA fagmenn, vil ikke bli
imøtekommet.
Vedlikeholdsplan
MERK Etter perioden som beskrives i
planen, bør du fortsette å følge
vedlikeholdplanen og de anbefalte
pausene.
Utslippskontroll og beslektede
systemer
Tenningsanlegget og drivstoffsystemet
er svært viktige for systemet for
utslippskontroll og for en effektiv
motordrift. Disse må ikke tukles med.
All form for kontroll og justering må
utføres av en ekspert. Vi anbefaler en
Fiat - forhandler.
FORHOLDSREGLER FOR
EIER VEDLIKEHOLD
186) 187) 188)
38)
Rutineservice
Vi anbefaler på det sterkeste at disse
elementene kontrolleres daglig, eller
minst en gang i uken:
Motoroljenivå
Kjølevæskenivået
Nivået til bremse- og clutchvæske
Spylevæskenivå
Batterivedlikehold
Dekk lufttrykk
Ukorrekt eller ufullstendig service kan
føre til problemer. Dette avsnittet gir
instruksjoner kun for elementer som er
enkle å utføre vedlikehold på.
Som tidligere forklart i kapittelet
"Introduksjon" er det mange prosedyrer
som kun kan utføres av en kvalifisert
servicetekniker med spesielt verktøy.
156
VEDLIKEHOLD OG OMHU

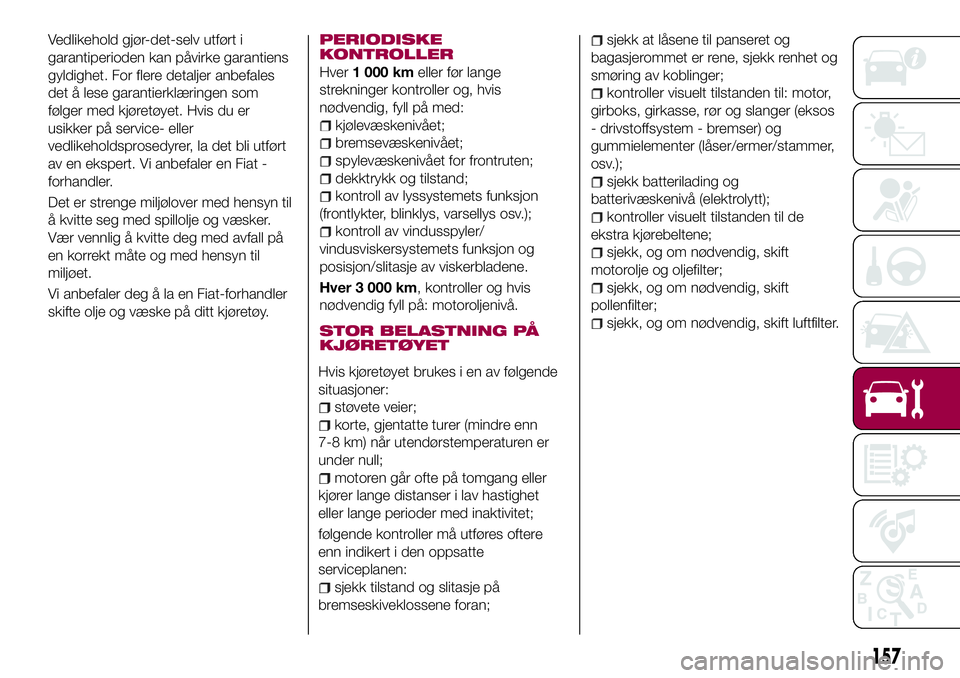

Vedlikehold gjør-det-selv utført i
garantiperioden kan påvirke garantiens
gyldighet. For flere detaljer anbefales
det å lese garantierklæringen som
følger med kjøretøyet. Hvis du er
usikker på service- eller
vedlikeholdsprosedyrer, la det bli utført
av en ekspert. Vi anbefaler en Fiat -
forhandler.
Det er strenge miljølover med hensyn til
å kvitte seg med spillolje og væsker.
Vær vennlig å kvitte deg med avfall på
en korrekt måte og med hensyn til
miljøet.
Vi anbefaler deg å la en Fiat-forhandler
skifte olje og væske på ditt kjøretøy.PERIODISKE
KONTROLLER
Hver1 000 kmeller før lange
strekninger kontroller og, hvis
nødvendig, fyll på med:
kjølevæskenivået;
bremsevæskenivået;
spylevæskenivået for frontruten;
dekktrykk og tilstand;
kontroll av lyssystemets funksjon
(frontlykter, blinklys, varsellys osv.);
kontroll av vindusspyler/
vindusviskersystemets funksjon og
posisjon/slitasje av viskerbladene.
Hver 3 000 km, kontroller og hvis
nødvendig fyll på: motoroljenivå.
STOR BELASTNING PÅ
KJØRETØYET
Hvis kjøretøyet brukes i en av følgende
situasjoner:
støvete veier;
korte, gjentatte turer (mindre enn
7-8 km) når utendørstemperaturen er
under null;
motoren går ofte på tomgang eller
kjører lange distanser i lav hastighet
eller lange perioder med inaktivitet;
følgende kontroller må utføres oftere
enn indikert i den oppsatte
serviceplanen:
sjekk tilstand og slitasje på
bremseskiveklossene foran;
sjekk at låsene til panseret og
bagasjerommet er rene, sjekk renhet og
smøring av koblinger;
kontroller visuelt tilstanden til: motor,
girboks, girkasse, rør og slanger (eksos
- drivstoffsystem - bremser) og
gummielementer (låser/ermer/stammer,
osv.);
sjekk batterilading og
batterivæskenivå (elektrolytt);
kontroller visuelt tilstanden til de
ekstra kjørebeltene;
sjekk, og om nødvendig, skift
motorolje og oljefilter;
sjekk, og om nødvendig, skift
pollenfilter;
sjekk, og om nødvendig, skift luftfilter.
157

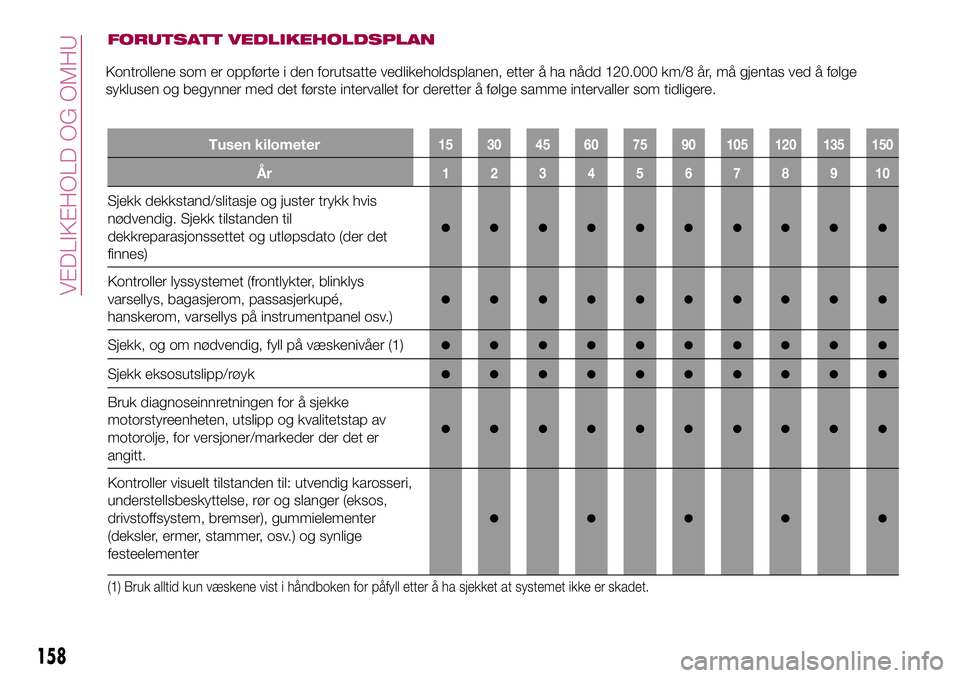

FORUTSATT VEDLIKEHOLDSPLAN
Kontrollene som er oppførte i den forutsatte vedlikeholdsplanen, etter å ha nådd 120.000 km/8 år, må gjentas ved å følge
syklusen og begynner med det første intervallet for deretter å følge samme intervaller som tidligere.
Tusen kilometer15 30 45 60 75 90 105 120 135 150
År12345678910
Sjekk dekkstand/slitasje og juster trykk hvis
nødvendig. Sjekk tilstanden til
dekkreparasjonssettet og utløpsdato (der det
finnes)
●●●●●●●●●●
Kontroller lyssystemet (frontlykter, blinklys
varsellys, bagasjerom, passasjerkupé,
hanskerom, varsellys på instrumentpanel osv.)
●●●●●●●●●●
Sjekk, og om nødvendig, fyll på væskenivåer (1)●●●●●●●●●●
Sjekk eksosutslipp/røyk●●●●●●●●●●
Bruk diagnoseinnretningen for å sjekke
motorstyreenheten, utslipp og kvalitetstap av
motorolje, for versjoner/markeder der det er
angitt.
●●●●●●●●●●
Kontroller visuelt tilstanden til: utvendig karosseri,
understellsbeskyttelse, rør og slanger (eksos,
drivstoffsystem, bremser), gummielementer
(deksler, ermer, stammer, osv.) og synlige
festeelementer
●●●●●
(1) Bruk alltid kun væskene vist i håndboken for påfyll etter å ha sjekket at systemet ikke er skadet.
158
VEDLIKEHOLD OG OMHU
