2018 FIAT 124 SPIDER Drift- og vedlikeholdshåndbok (in Norwegian)

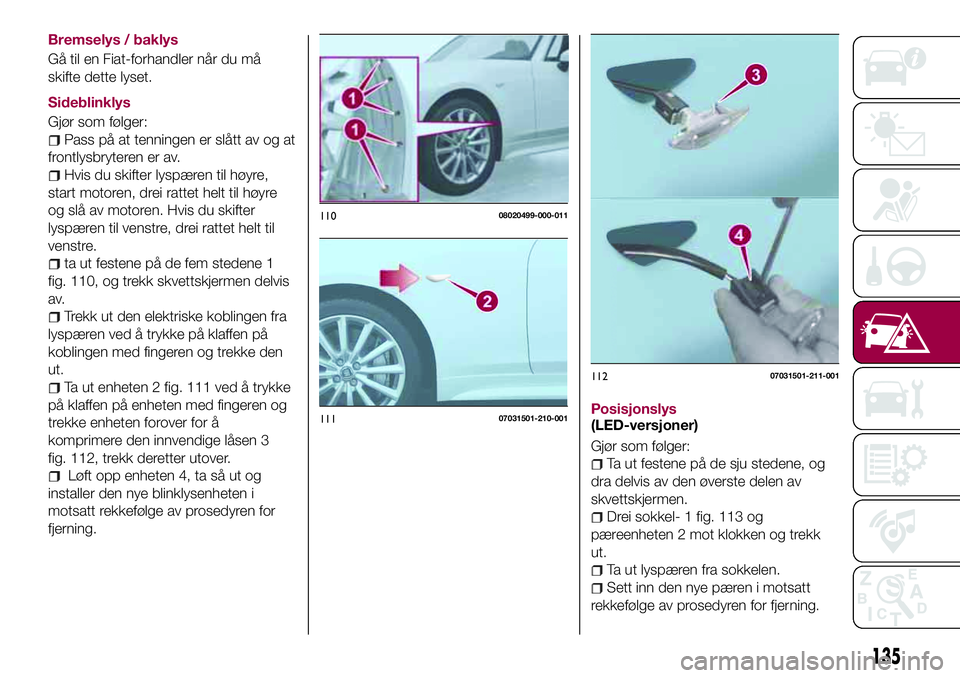

Bremselys / baklys
Gå til en Fiat-forhandler når du må
skifte dette lyset.
Sideblinklys
Gjør som følger:
Pass på at tenningen er slått av og at
frontlysbryteren er av.
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
ta ut festene på de fem stedene 1
fig. 110, og trekk skvettskjermen delvis
av.
Trekk ut den elektriske koblingen fra
lyspæren ved å trykke på klaffen på
koblingen med fingeren og trekke den
ut.
Ta ut enheten 2 fig. 111 ved å trykke
på klaffen på enheten med fingeren og
trekke enheten forover for å
komprimere den innvendige låsen 3
fig. 112, trekk deretter utover.
Løft opp enheten 4, ta så ut og
installer den nye blinklysenheten i
motsatt rekkefølge av prosedyren for
fjerning.Posisjonslys
(LED-versjoner)
Gjør som følger:Ta ut festene på de sju stedene, og
dra delvis av den øverste delen av
skvettskjermen.
Drei sokkel- 1 fig. 113 og
pæreenheten 2 mot klokken og trekk
ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
11008020499-000-011
11107031501-210-001
11207031501-211-001
135

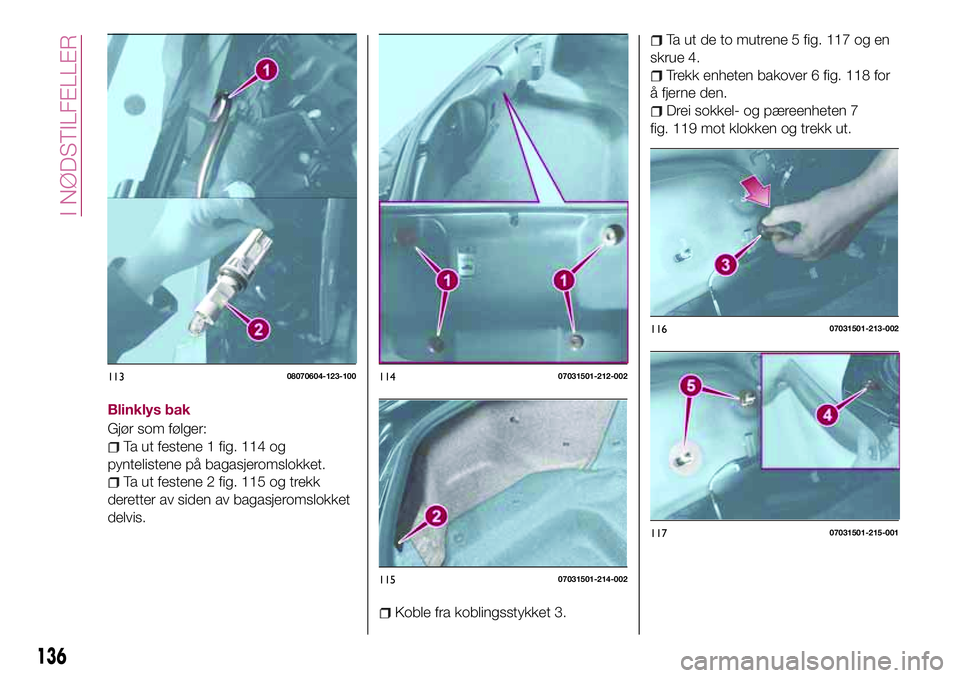

Blinklys bak
Gjør som følger:
Ta ut festene 1 fig. 114 og
pyntelistene på bagasjeromslokket.
Ta ut festene 2 fig. 115 og trekk
deretter av siden av bagasjeromslokket
delvis.
Koble fra koblingsstykket 3.
Ta ut de to mutrene 5 fig. 117 og en
skrue 4.
Trekk enheten bakover 6 fig. 118 for
å fjerne den.
Drei sokkel- og pæreenheten 7
fig. 119 mot klokken og trekk ut.
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
136
I NØDSTILFELLER

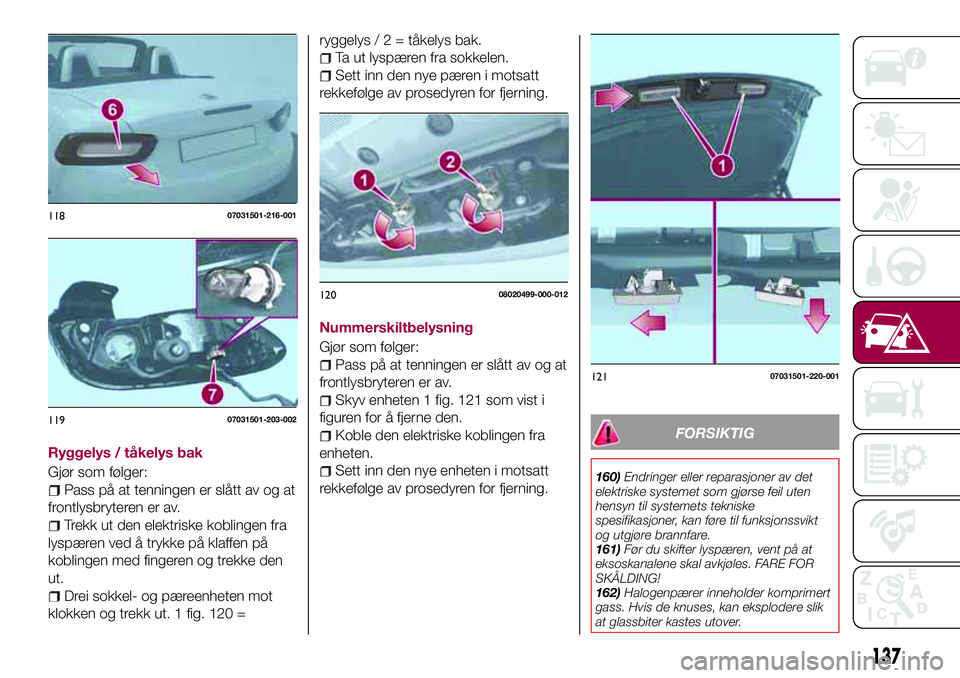

Ryggelys / tåkelys bak
Gjør som følger:
Pass på at tenningen er slått av og at
frontlysbryteren er av.
Trekk ut den elektriske koblingen fra
lyspæren ved å trykke på klaffen på
koblingen med fingeren og trekke den
ut.
Drei sokkel- og pæreenheten mot
klokken og trekk ut. 1 fig. 120 =ryggelys/2=tåkelys bak.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
Nummerskiltbelysning
Gjør som følger:
Pass på at tenningen er slått av og at
frontlysbryteren er av.
Skyv enheten 1 fig. 121 som vist i
figuren for å fjerne den.
Koble den elektriske koblingen fra
enheten.
Sett inn den nye enheten i motsatt
rekkefølge av prosedyren for fjerning.
FORSIKTIG
160)Endringer eller reparasjoner av det
elektriske systemet som gjørse feil uten
hensyn til systemets tekniske
spesifikasjoner, kan føre til funksjonssvikt
og utgjøre brannfare.
161)Før du skifter lyspæren, vent på at
eksoskanalene skal avkjøles. FARE FOR
SKÅLDING!
162)Halogenpærer inneholder komprimert
gass. Hvis de knuses, kan eksplodere slik
at glassbiter kastes utover.
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
137

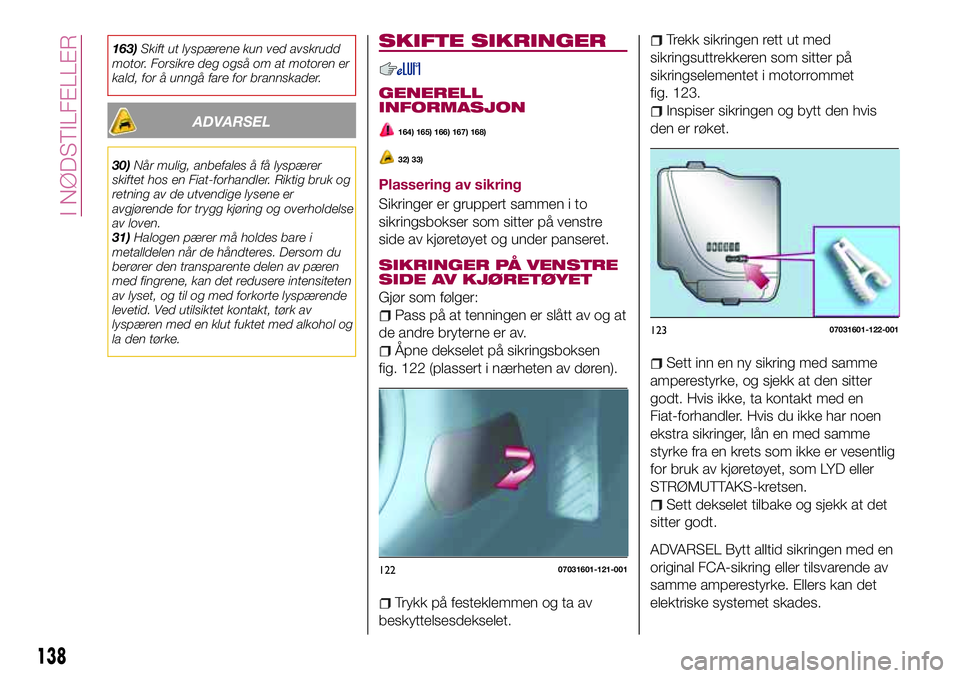

163)Skift ut lyspærene kun ved avskrudd
motor. Forsikre deg også om at motoren er
kald, for å unngå fare for brannskader.
ADVARSEL
30)Når mulig, anbefales å få lyspærer
skiftet hos en Fiat-forhandler. Riktig bruk og
retning av de utvendige lysene er
avgjørende for trygg kjøring og overholdelse
av loven.
31)Halogen pærer må holdes bare i
metalldelen når de håndteres. Dersom du
berører den transparente delen av pæren
med fingrene, kan det redusere intensiteten
av lyset, og til og med forkorte lyspærende
levetid. Ved utilsiktet kontakt, tørk av
lyspæren med en klut fuktet med alkohol og
la den tørke.
SKIFTE SIKRINGER
GENERELL
INFORMASJON
164) 165) 166) 167) 168)
32) 33)
Plassering av sikring
Sikringer er gruppert sammen i to
sikringsbokser som sitter på venstre
side av kjøretøyet og under panseret.
SIKRINGER PÅ VENSTRE
SIDE AV KJØRETØYET
Gjør som følger:
Pass på at tenningen er slått av og at
de andre bryterne er av.
Åpne dekselet på sikringsboksen
fig. 122 (plassert i nærheten av døren).
Trykk på festeklemmen og ta av
beskyttelsesdekselet.
Trekk sikringen rett ut med
sikringsuttrekkeren som sitter på
sikringselementet i motorrommet
fig. 123.
Inspiser sikringen og bytt den hvis
den er røket.
Sett inn en ny sikring med samme
amperestyrke, og sjekk at den sitter
godt. Hvis ikke, ta kontakt med en
Fiat-forhandler. Hvis du ikke har noen
ekstra sikringer, lån en med samme
styrke fra en krets som ikke er vesentlig
for bruk av kjøretøyet, som LYD eller
STRØMUTTAKS-kretsen.
Sett dekselet tilbake og sjekk at det
sitter godt.
ADVARSEL Bytt alltid sikringen med en
original FCA-sikring eller tilsvarende av
samme amperestyrke. Ellers kan det
elektriske systemet skades.
12207031601-121-001
12307031601-122-001
138
I NØDSTILFELLER

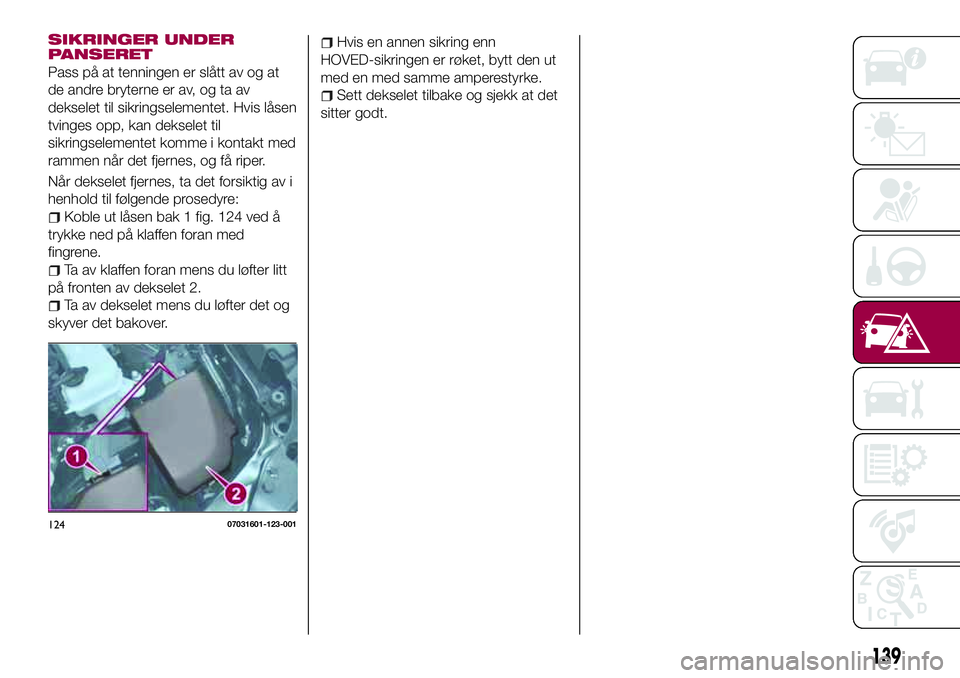

SIKRINGER UNDER
PANSERET
Pass på at tenningen er slått av og at
de andre bryterne er av, og ta av
dekselet til sikringselementet. Hvis låsen
tvinges opp, kan dekselet til
sikringselementet komme i kontakt med
rammen når det fjernes, og få riper.
Når dekselet fjernes, ta det forsiktig av i
henhold til følgende prosedyre:
Koble ut låsen bak 1 fig. 124 ved å
trykke ned på klaffen foran med
fingrene.
Ta av klaffen foran mens du løfter litt
på fronten av dekselet 2.
Ta av dekselet mens du løfter det og
skyver det bakover.
Hvis en annen sikring enn
HOVED-sikringen er røket, bytt den ut
med en med samme amperestyrke.
Sett dekselet tilbake og sjekk at det
sitter godt.
12407031601-123-001
139

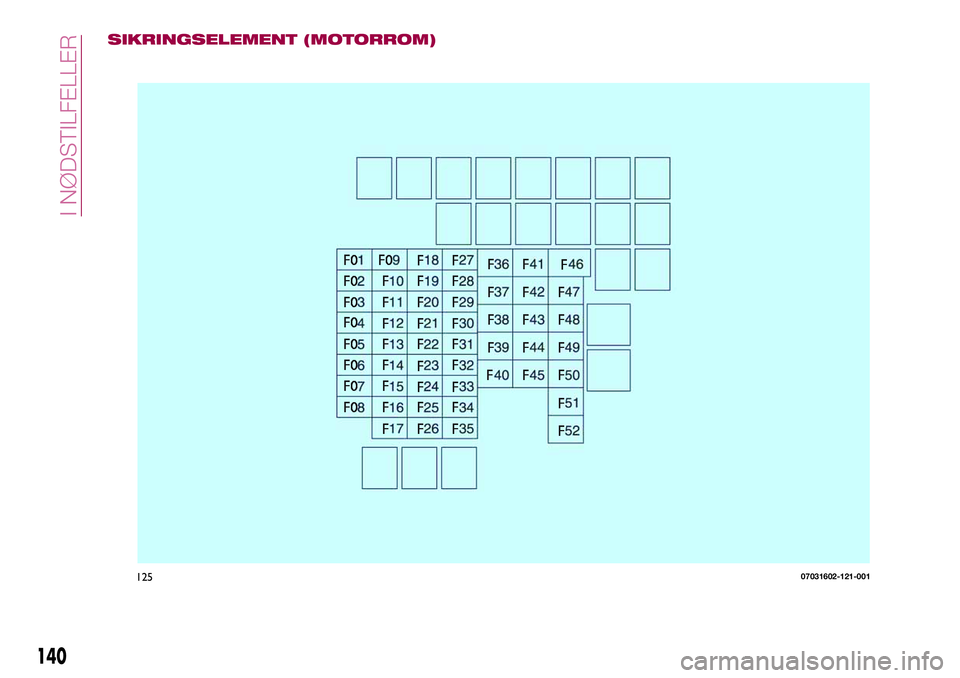

SIKRINGSELEMENT (MOTORROM)
12507031602-121-001
140
I NØDSTILFELLER

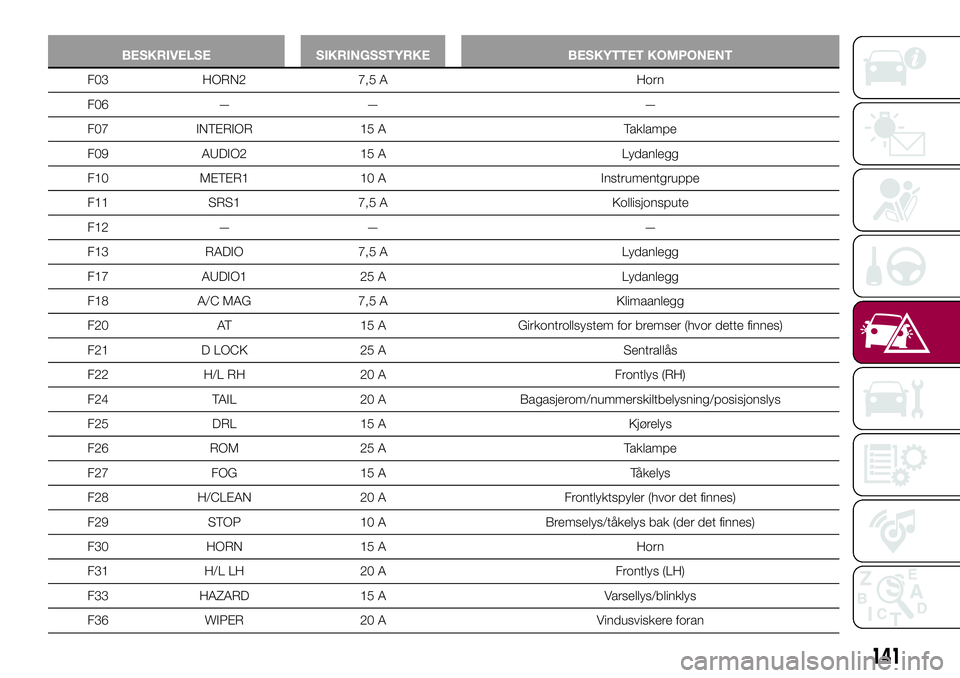

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT
F03 HORN2 7,5 A Horn
F06 — — —
F07 INTERIOR 15 A Taklampe
F09 AUDIO2 15 A Lydanlegg
F10 METER1 10 A Instrumentgruppe
F11 SRS1 7,5 A Kollisjonspute
F12 — — —
F13 RADIO 7,5 A Lydanlegg
F17 AUDIO1 25 A Lydanlegg
F18 A/C MAG 7,5 A Klimaanlegg
F20 AT 15 A Girkontrollsystem for bremser (hvor dette finnes)
F21 D LOCK 25 A Sentrallås
F22 H/L RH 20 A Frontlys (RH)
F24 TAIL 20 A Bagasjerom/nummerskiltbelysning/posisjonslys
F25 DRL 15 A Kjørelys
F26 ROM 25 A Taklampe
F27 FOG 15 A Tåkelys
F28 H/CLEAN 20 A Frontlyktspyler (hvor det finnes)
F29 STOP 10 A Bremselys/tåkelys bak (der det finnes)
F30 HORN 15 A Horn
F31 H/L LH 20 A Frontlys (LH)
F33 HAZARD 15 A Varsellys/blinklys
F36 WIPER 20 A Vindusviskere foran
141

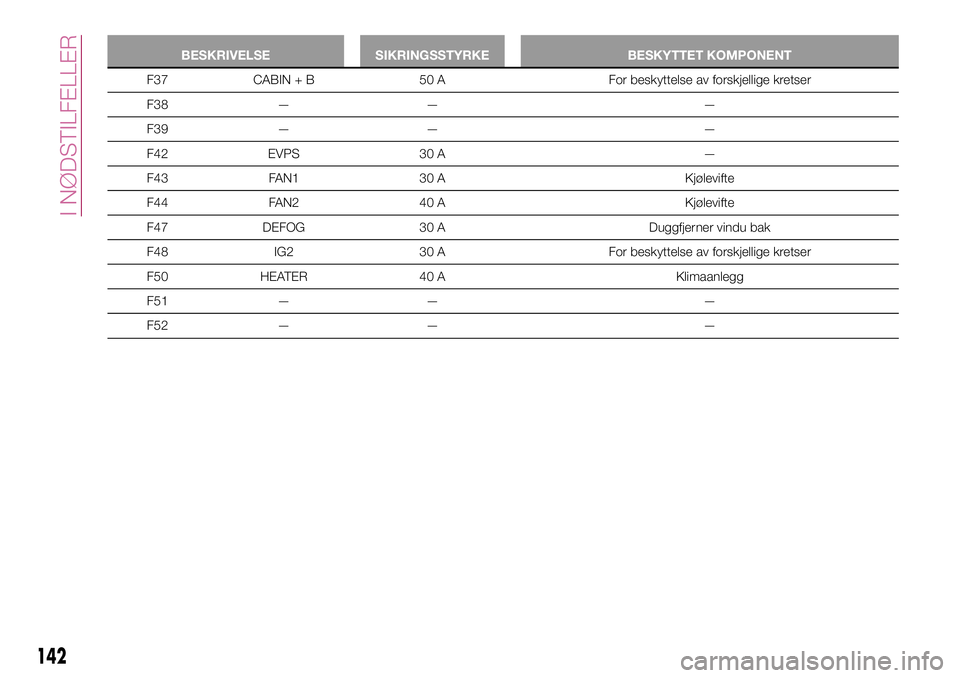

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT
F37 CABIN + B 50 A For beskyttelse av forskjellige kretser
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Kjølevifte
F44 FAN2 40 A Kjølevifte
F47 DEFOG 30 A Duggfjerner vindu bak
F48 IG2 30 A For beskyttelse av forskjellige kretser
F50 HEATER 40 A Klimaanlegg
F51 — — —
F52 — — —
142
