2018 FIAT 124 SPIDER Drift- og vedlikeholdshåndbok (in Norwegian)

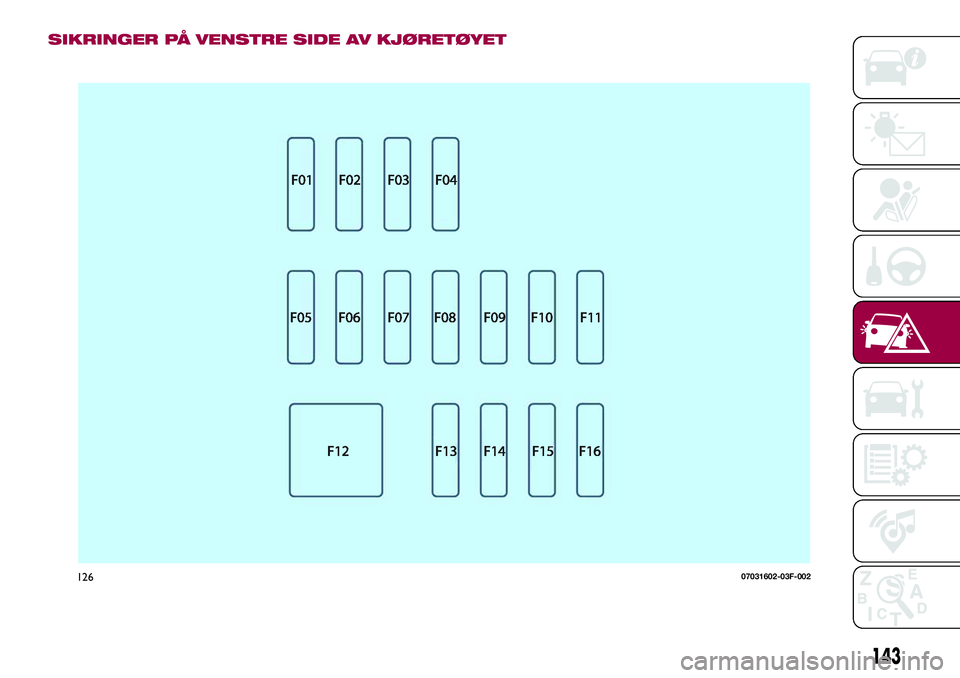

SIKRINGER PÅ VENSTRE SIDE AV KJØRETØYET
12607031602-03F-002
143

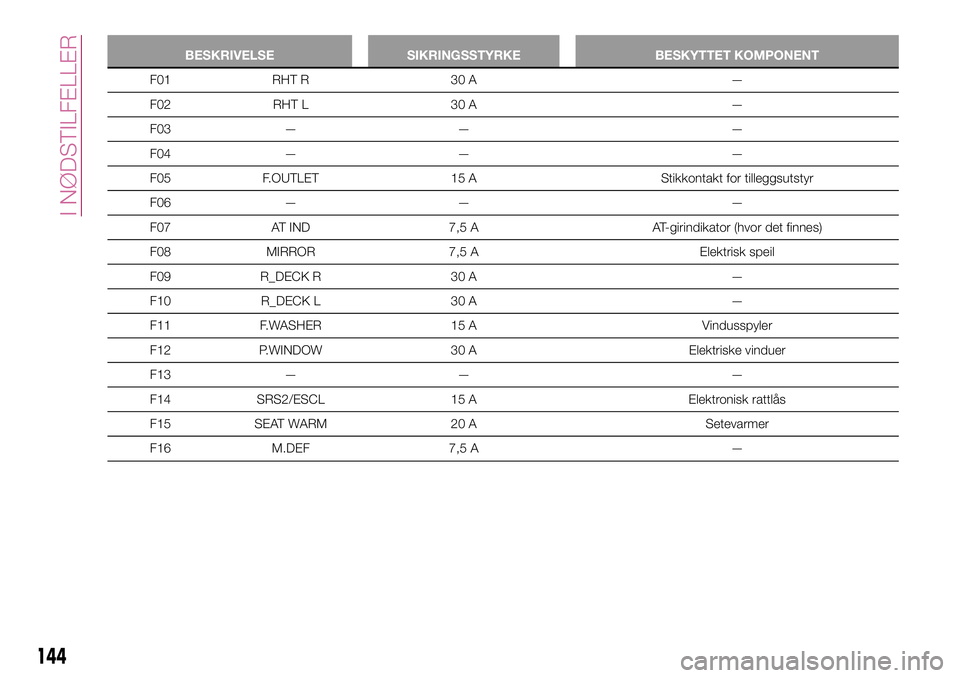

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Stikkontakt for tilleggsutstyr
F06 — — —
F07 AT IND 7,5 A AT-girindikator (hvor det finnes)
F08 MIRROR 7,5 A Elektrisk speil
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Vindusspyler
F12 P.WINDOW 30 A Elektriske vinduer
F13 — — —
F14 SRS2/ESCL 15 A Elektronisk rattlås
F15 SEAT WARM 20 A Setevarmer
F16 M.DEF 7,5 A —
144

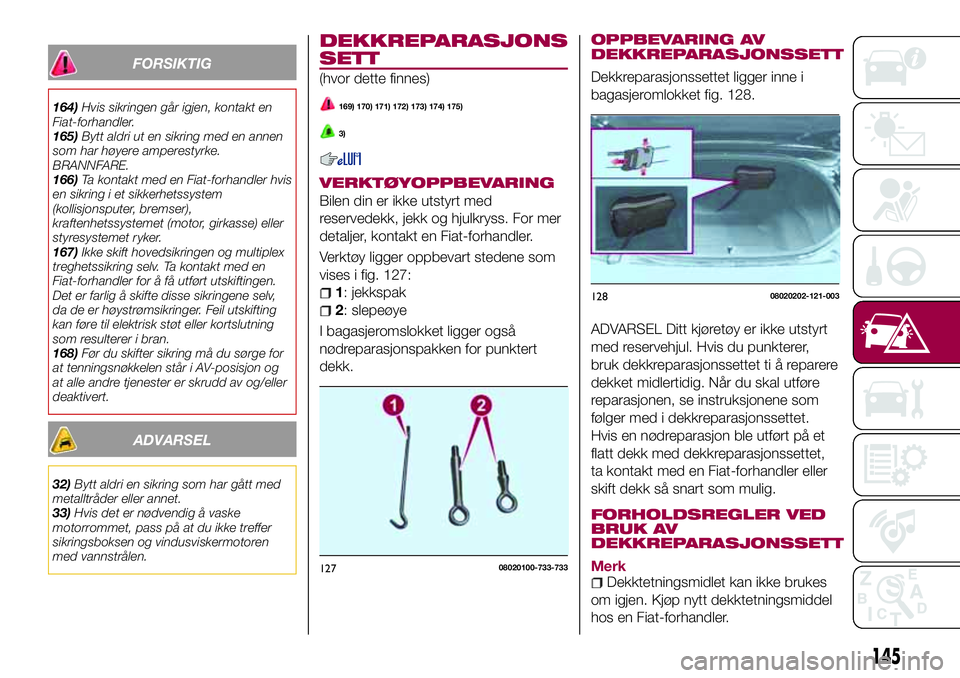

I NØDSTILFELLER

FORSIKTIG
164)Hvis sikringen går igjen, kontakt en
Fiat-forhandler.
165)Bytt aldri ut en sikring med en annen
som har høyere amperestyrke.
BRANNFARE.
166)Ta kontakt med en Fiat-forhandler hvis
en sikring i et sikkerhetssystem
(kollisjonsputer, bremser),
kraftenhetssystemet (motor, girkasse) eller
styresystemet ryker.
167)Ikke skift hovedsikringen og multiplex
treghetssikring selv. Ta kontakt med en
Fiat-forhandler for å få utført utskiftingen.
Det er farlig å skifte disse sikringene selv,
da de er høystrømsikringer. Feil utskifting
kan føre til elektrisk støt eller kortslutning
som resulterer i bran.
168)Før du skifter sikring må du sørge for
at tenningsnøkkelen står i AV-posisjon og
at alle andre tjenester er skrudd av og/eller
deaktivert.
ADVARSEL
32)Bytt aldri en sikring som har gått med
metalltråder eller annet.
33)Hvis det er nødvendig å vaske
motorrommet, pass på at du ikke treffer
sikringsboksen og vindusviskermotoren
med vannstrålen.
DEKKREPARASJONS
SETT
(hvor dette finnes)
169) 170) 171) 172) 173) 174) 175)
3)
VERKTØYOPPBEVARING
Bilen din er ikke utstyrt med
reservedekk, jekk og hjulkryss. For mer
detaljer, kontakt en Fiat-forhandler.
Verktøy ligger oppbevart stedene som
vises i fig. 127:
1: jekkspak
2: slepeøye
I bagasjeromslokket ligger også
nødreparasjonspakken for punktert
dekk.
OPPBEVARING AV
DEKKREPARASJONSSETT
Dekkreparasjonssettet ligger inne i
bagasjeromlokket fig. 128.
ADVARSEL Ditt kjøretøy er ikke utstyrt
med reservehjul. Hvis du punkterer,
bruk dekkreparasjonssettet ti å reparere
dekket midlertidig. Når du skal utføre
reparasjonen, se instruksjonene som
følger med i dekkreparasjonssettet.
Hvis en nødreparasjon ble utført på et
flatt dekk med dekkreparasjonssettet,
ta kontakt med en Fiat-forhandler eller
skift dekk så snart som mulig.
FORHOLDSREGLER VED
BRUK AV
DEKKREPARASJONSSETT
MerkDekktetningsmidlet kan ikke brukes
om igjen. Kjøp nytt dekktetningsmiddel
hos en Fiat-forhandler.12708020100-733-733
12808020202-121-003
145

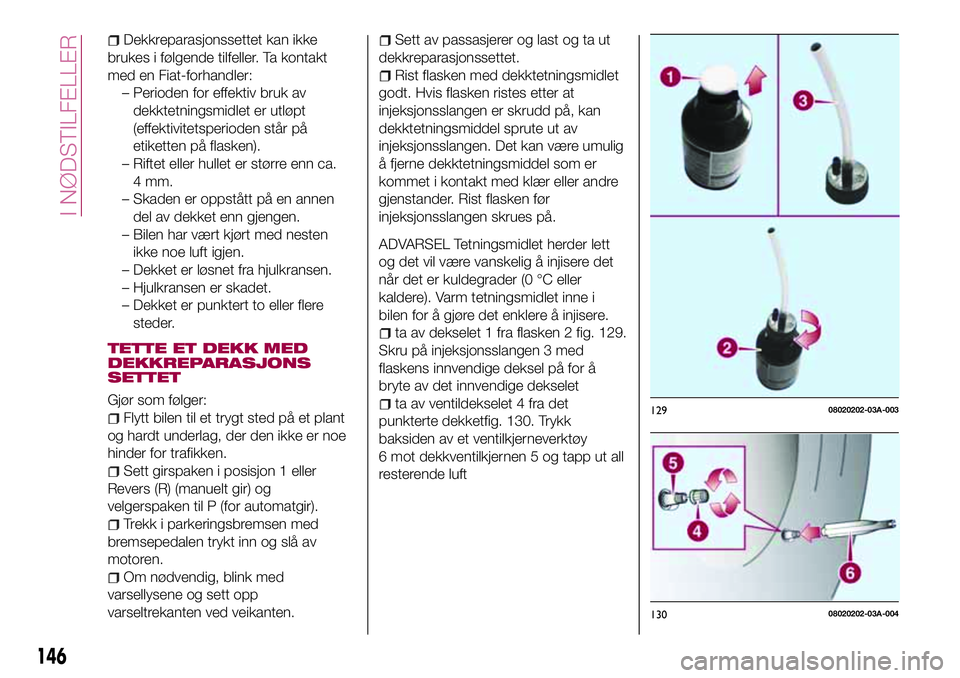

Dekkreparasjonssettet kan ikke
brukes i følgende tilfeller. Ta kontakt
med en Fiat-forhandler:
– Perioden for effektiv bruk av
dekktetningsmidlet er utløpt
(effektivitetsperioden står på
etiketten på flasken).
– Riftet eller hullet er større enn ca.
4 mm.
– Skaden er oppstått på en annen
del av dekket enn gjengen.
– Bilen har vært kjørt med nesten
ikke noe luft igjen.
– Dekket er løsnet fra hjulkransen.
– Hjulkransen er skadet.
– Dekket er punktert to eller flere
steder.
TETTE ET DEKK MED
DEKKREPARASJONS
SETTET
Gjør som følger:
Flytt bilen til et trygt sted på et plant
og hardt underlag, der den ikke er noe
hinder for trafikken.
Sett girspaken i posisjon 1 eller
Revers (R) (manuelt gir) og
velgerspaken til P (for automatgir).
Trekk i parkeringsbremsen med
bremsepedalen trykt inn og slå av
motoren.
Om nødvendig, blink med
varsellysene og sett opp
varseltrekanten ved veikanten.
Sett av passasjerer og last og ta ut
dekkreparasjonssettet.
Rist flasken med dekktetningsmidlet
godt. Hvis flasken ristes etter at
injeksjonsslangen er skrudd på, kan
dekktetningsmiddel sprute ut av
injeksjonsslangen. Det kan være umulig
å fjerne dekktetningsmiddel som er
kommet i kontakt med klær eller andre
gjenstander. Rist flasken før
injeksjonsslangen skrues på.
ADVARSEL Tetningsmidlet herder lett
og det vil være vanskelig å injisere det
når det er kuldegrader (0 °C eller
kaldere). Varm tetningsmidlet inne i
bilen for å gjøre det enklere å injisere.
ta av dekselet 1 fra flasken 2 fig. 129.
Skru på injeksjonsslangen 3 med
flaskens innvendige deksel på for å
bryte av det innvendige dekselet
ta av ventildekselet 4 fra det
punkterte dekketfig. 130. Trykk
baksiden av et ventilkjerneverktøy
6 mot dekkventilkjernen 5 og tapp ut all
resterende luft12908020202-03A-003
13008020202-03A-004
146
I NØDSTILFELLER

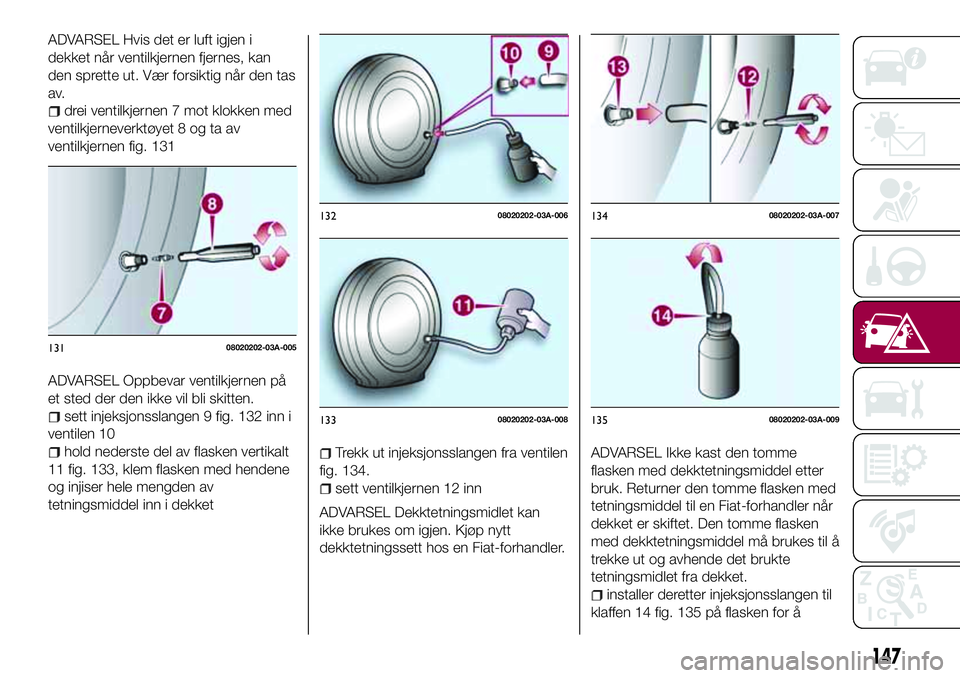

ADVARSEL Hvis det er luft igjen i
dekket når ventilkjernen fjernes, kan
den sprette ut. Vær forsiktig når den tas
av.
drei ventilkjernen 7 mot klokken med
ventilkjerneverktøyet 8 og ta av
ventilkjernen fig. 131
ADVARSEL Oppbevar ventilkjernen på
et sted der den ikke vil bli skitten.
sett injeksjonsslangen 9 fig. 132 inn i
ventilen 10
hold nederste del av flasken vertikalt
11 fig. 133, klem flasken med hendene
og injiser hele mengden av
tetningsmiddel inn i dekketTrekk ut injeksjonsslangen fra ventilen
fig. 134.
sett ventilkjernen 12 inn
ADVARSEL Dekktetningsmidlet kan
ikke brukes om igjen. Kjøp nytt
dekktetningssett hos en Fiat-forhandler.ADVARSEL Ikke kast den tomme
flasken med dekktetningsmiddel etter
bruk. Returner den tomme flasken med
tetningsmiddel til en Fiat-forhandler når
dekket er skiftet. Den tomme flasken
med dekktetningsmiddel må brukes til å
trekke ut og avhende det brukte
tetningsmidlet fra dekket.
installer deretter injeksjonsslangen til
klaffen 14 fig. 135 på flasken for å
13108020202-03A-005
13208020202-03A-006
13308020202-03A-008
13408020202-03A-007
13508020202-03A-009
147

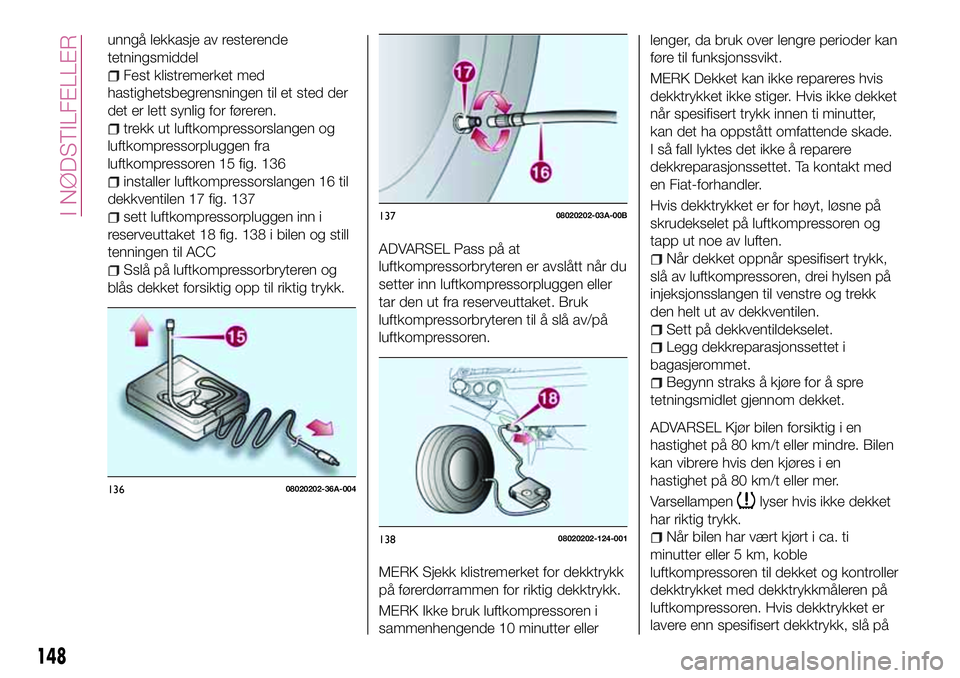

unngå lekkasje av resterende
tetningsmiddel
Fest klistremerket med
hastighetsbegrensningen til et sted der
det er lett synlig for føreren.
trekk ut luftkompressorslangen og
luftkompressorpluggen fra
luftkompressoren 15 fig. 136
installer luftkompressorslangen 16 til
dekkventilen 17 fig. 137
sett luftkompressorpluggen inn i
reserveuttaket 18 fig. 138 i bilen og still
tenningen til ACC
Sslå på luftkompressorbryteren og
blås dekket forsiktig opp til riktig trykk.
ADVARSEL Pass på at
luftkompressorbryteren er avslått når du
setter inn luftkompressorpluggen eller
tar den ut fra reserveuttaket. Bruk
luftkompressorbryteren til å slå av/på
luftkompressoren.
MERK Sjekk klistremerket for dekktrykk
på førerdørrammen for riktig dekktrykk.
MERK Ikke bruk luftkompressoren i
sammenhengende 10 minutter ellerlenger, da bruk over lengre perioder kan
føre til funksjonssvikt.
MERK Dekket kan ikke repareres hvis
dekktrykket ikke stiger. Hvis ikke dekket
når spesifisert trykk innen ti minutter,
kan det ha oppstått omfattende skade.
I så fall lyktes det ikke å reparere
dekkreparasjonssettet. Ta kontakt med
en Fiat-forhandler.
Hvis dekktrykket er for høyt, løsne på
skrudekselet på luftkompressoren og
tapp ut noe av luften.
Når dekket oppnår spesifisert trykk,
slå av luftkompressoren, drei hylsen på
injeksjonsslangen til venstre og trekk
den helt ut av dekkventilen.
Sett på dekkventildekselet.
Legg dekkreparasjonssettet i
bagasjerommet.
Begynn straks å kjøre for å spre
tetningsmidlet gjennom dekket.
ADVARSEL Kjør bilen forsiktig i en
hastighet på 80 km/t eller mindre. Bilen
kan vibrere hvis den kjøres i en
hastighet på 80 km/t eller mer.
Varsellampenlyser hvis ikke dekket
har riktig trykk.
Når bilen har vært kjørt i ca. ti
minutter eller 5 km, koble
luftkompressoren til dekket og kontroller
dekktrykket med dekktrykkmåleren på
luftkompressoren. Hvis dekktrykket er
lavere enn spesifisert dekktrykk, slå på
13608020202-36A-004
13708020202-03A-00B
13808020202-124-001
148
I NØDSTILFELLER

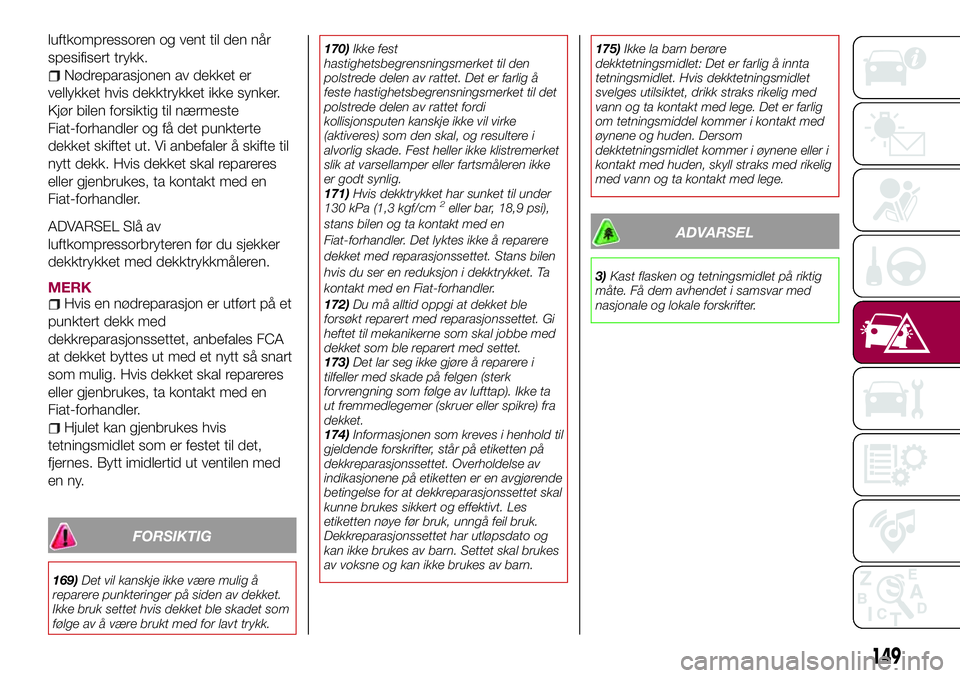

luftkompressoren og vent til den når
spesifisert trykk.
Nødreparasjonen av dekket er
vellykket hvis dekktrykket ikke synker.
Kjør bilen forsiktig til nærmeste
Fiat-forhandler og få det punkterte
dekket skiftet ut. Vi anbefaler å skifte til
nytt dekk. Hvis dekket skal repareres
eller gjenbrukes, ta kontakt med en
Fiat-forhandler.
ADVARSEL Slå av
luftkompressorbryteren før du sjekker
dekktrykket med dekktrykkmåleren.
MERKHvis en nødreparasjon er utført på et
punktert dekk med
dekkreparasjonssettet, anbefales FCA
at dekket byttes ut med et nytt så snart
som mulig. Hvis dekket skal repareres
eller gjenbrukes, ta kontakt med en
Fiat-forhandler.
Hjulet kan gjenbrukes hvis
tetningsmidlet som er festet til det,
fjernes. Bytt imidlertid ut ventilen med
en ny.
FORSIKTIG
169)Det vil kanskje ikke være mulig å
reparere punkteringer på siden av dekket.
Ikke bruk settet hvis dekket ble skadet som
følge av å være brukt med for lavt trykk.170)Ikke fest
hastighetsbegrensningsmerket til den
polstrede delen av rattet. Det er farlig å
feste hastighetsbegrensningsmerket til det
polstrede delen av rattet fordi
kollisjonsputen kanskje ikke vil virke
(aktiveres) som den skal, og resultere i
alvorlig skade. Fest heller ikke klistremerket
slik at varsellamper eller fartsmåleren ikke
er godt synlig.
171)Hvis dekktrykket har sunket til under
130 kPa (1,3 kgf/cm
2eller bar, 18,9 psi),
stans bilen og ta kontakt med en
Fiat-forhandler. Det lyktes ikke å reparere
dekket med reparasjonssettet. Stans bilen
hvis du ser en reduksjon i dekktrykket. Ta
kontakt med en Fiat-forhandler.
172)Du må alltid oppgi at dekket ble
forsøkt reparert med reparasjonssettet. Gi
heftet til mekanikerne som skal jobbe med
dekket som ble reparert med settet.
173)Det lar seg ikke gjøre å reparere i
tilfeller med skade på felgen (sterk
forvrengning som følge av lufttap). Ikke ta
ut fremmedlegemer (skruer eller spikre) fra
dekket.
174)Informasjonen som kreves i henhold til
gjeldende forskrifter, står på etiketten på
dekkreparasjonssettet. Overholdelse av
indikasjonene på etiketten er en avgjørende
betingelse for at dekkreparasjonssettet skal
kunne brukes sikkert og effektivt. Les
etiketten nøye før bruk, unngå feil bruk.
Dekkreparasjonssettet har utløpsdato og
kan ikke brukes av barn. Settet skal brukes
av voksne og kan ikke brukes av barn.175)Ikke la barn berøre
dekktetningsmidlet: Det er farlig å innta
tetningsmidlet. Hvis dekktetningsmidlet
svelges utilsiktet, drikk straks rikelig med
vann og ta kontakt med lege. Det er farlig
om tetningsmiddel kommer i kontakt med
øynene og huden. Dersom
dekktetningsmidlet kommer i øynene eller i
kontakt med huden, skyll straks med rikelig
med vann og ta kontakt med lege.
ADVARSEL
3)Kast flasken og tetningsmidlet på riktig
måte. Få dem avhendet i samsvar med
nasjonale og lokale forskrifter.
149

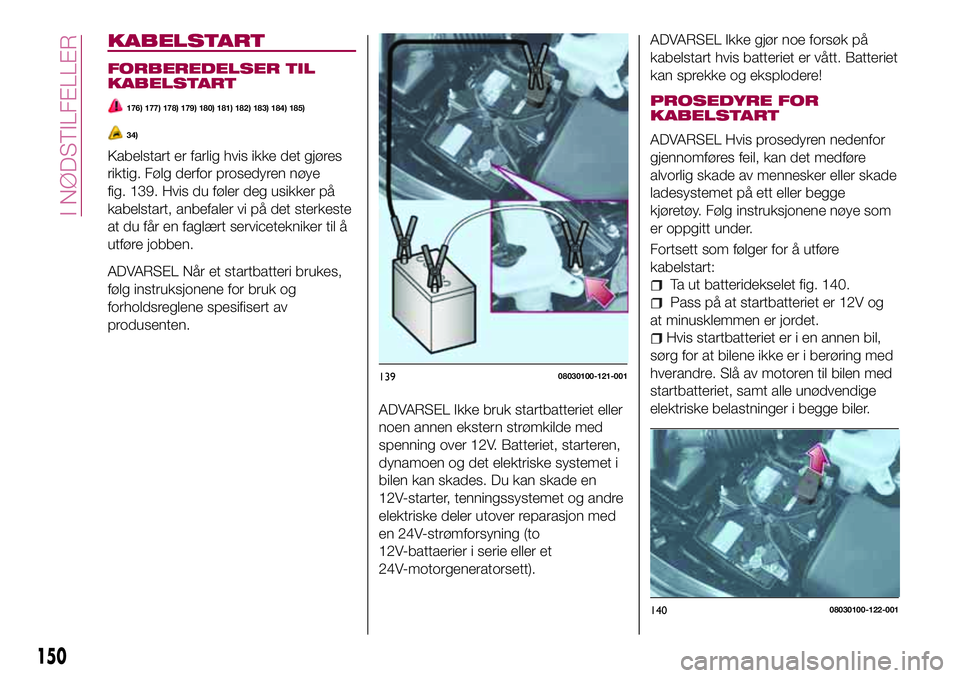

KABELSTART
FORBEREDELSER TIL
KABELSTART
176) 177) 178) 179) 180) 181) 182) 183) 184) 185)
34)
Kabelstart er farlig hvis ikke det gjøres
riktig. Følg derfor prosedyren nøye
fig. 139. Hvis du føler deg usikker på
kabelstart, anbefaler vi på det sterkeste
at du får en faglært servicetekniker til å
utføre jobben.
ADVARSEL Når et startbatteri brukes,
følg instruksjonene for bruk og
forholdsreglene spesifisert av
produsenten.
ADVARSEL Ikke bruk startbatteriet eller
noen annen ekstern strømkilde med
spenning over 12V. Batteriet, starteren,
dynamoen og det elektriske systemet i
bilen kan skades. Du kan skade en
12V-starter, tenningssystemet og andre
elektriske deler utover reparasjon med
en 24V-strømforsyning (to
12V-battaerier i serie eller et
24V-motorgeneratorsett).ADVARSEL Ikke gjør noe forsøk på
kabelstart hvis batteriet er vått. Batteriet
kan sprekke og eksplodere!
PROSEDYRE FOR
KABELSTART
ADVARSEL Hvis prosedyren nedenfor
gjennomføres feil, kan det medføre
alvorlig skade av mennesker eller skade
ladesystemet på ett eller begge
kjøretøy. Følg instruksjonene nøye som
er oppgitt under.
Fortsett som følger for å utføre
kabelstart:
Ta ut batteridekselet fig. 140.
Pass på at startbatteriet er 12V og
at minusklemmen er jordet.
Hvis startbatteriet er i en annen bil,
sørg for at bilene ikke er i berøring med
hverandre. Slå av motoren til bilen med
startbatteriet, samt alle unødvendige
elektriske belastninger i begge biler.
13908030100-121-001
14008030100-122-001
150
I NØDSTILFELLER
