2018 FIAT 124 SPIDER Drift- og vedlikeholdshåndbok (in Norwegian)

ADVARSEL
29)Det er av grunnleggende viktighet, for
riktige operasjoner, at kameraet alltid holdes
rent og fritt for gjørme, skitt, snø eller is.
Vær forsiktig slik at du ikke skraper opp eller
ødelegger kameraet mens du rengjør det.
Inngå bruk av tørre, rue eller harde kluter.
Kameraet må rengjøres ved å bruke rent
vann, med litt bilsjampo hvis nødvendig. I
vaskehaller som bruker damp eller
høytrykksspylere, rengjør kameraet raskt,
mens du holder dysen på minst 10 cm
avstand fra sensorene. Ikke sett
klistremerker på kameraet.
TREKKE
TILHENGERE
Bilen din er ikke designet for tauing.
127

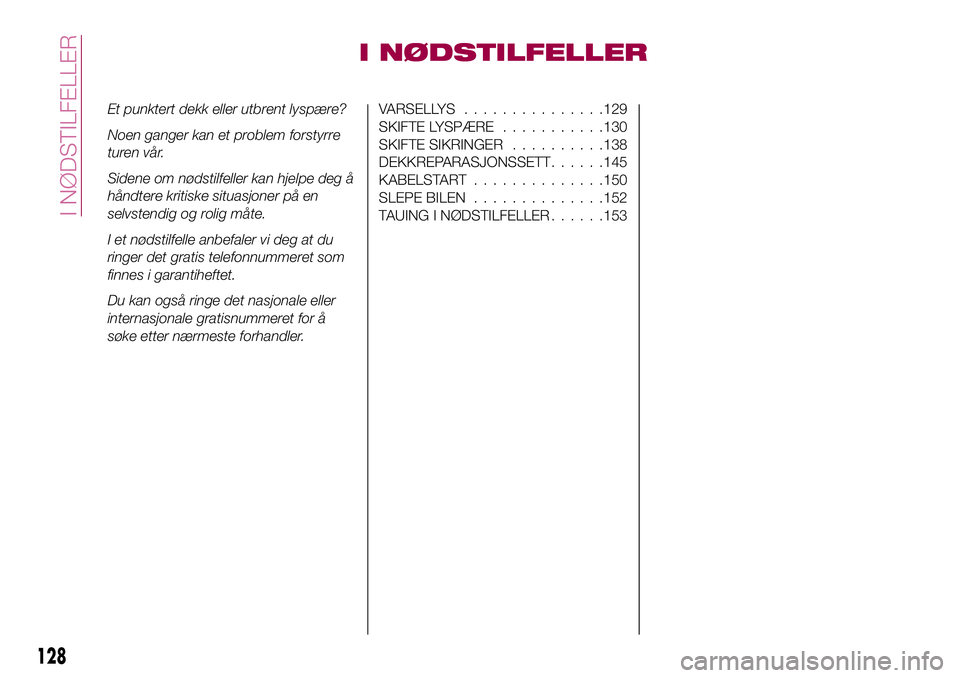

I NØDSTILFELLER
Et punktert dekk eller utbrent lyspære?
Noen ganger kan et problem forstyrre
turen vår.
Sidene om nødstilfeller kan hjelpe deg å
håndtere kritiske situasjoner på en
selvstendig og rolig måte.
I et nødstilfelle anbefaler vi deg at du
ringer det gratis telefonnummeret som
finnes i garantiheftet.
Du kan også ringe det nasjonale eller
internasjonale gratisnummeret for å
søke etter nærmeste forhandler.VARSELLYS...............129
SKIFTE LYSPÆRE...........130
SKIFTE SIKRINGER..........138
DEKKREPARASJONSSETT......145
KABELSTART..............150
SLEPE BILEN..............152
TAUING I NØDSTILFELLER......153
128
I NØDSTILFELLER

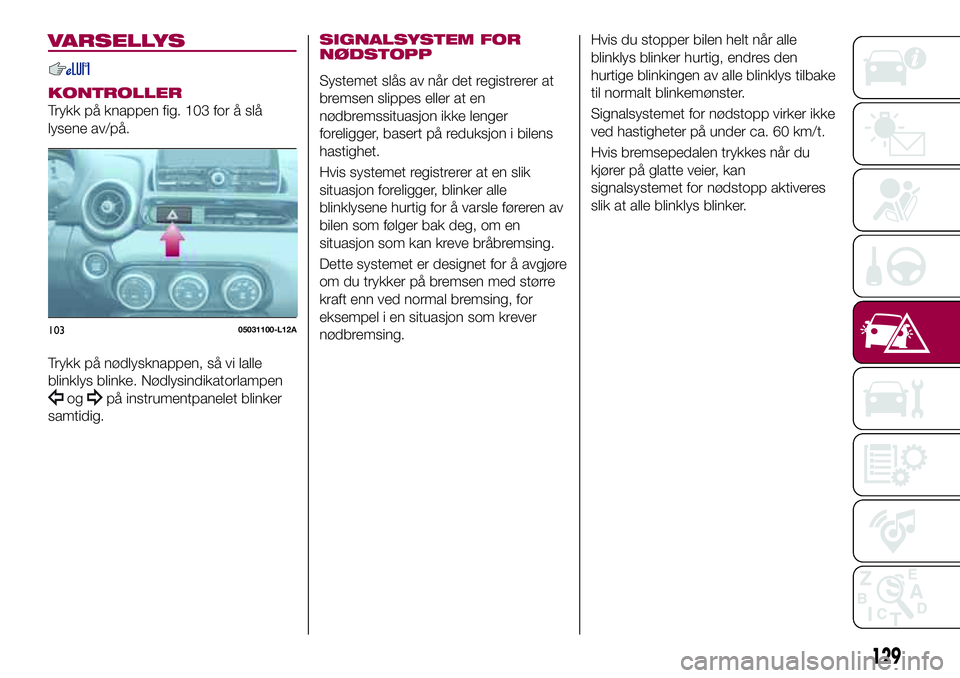

VARSELLYS
KONTROLLER
Trykk på knappen fig. 103 for å slå
lysene av/på.
Trykk på nødlysknappen, så vi lalle
blinklys blinke. Nødlysindikatorlampen
ogpå instrumentpanelet blinker
samtidig.
SIGNALSYSTEM FOR
NØDSTOPP
Systemet slås av når det registrerer at
bremsen slippes eller at en
nødbremssituasjon ikke lenger
foreligger, basert på reduksjon i bilens
hastighet.
Hvis systemet registrerer at en slik
situasjon foreligger, blinker alle
blinklysene hurtig for å varsle føreren av
bilen som følger bak deg, om en
situasjon som kan kreve bråbremsing.
Dette systemet er designet for å avgjøre
om du trykker på bremsen med større
kraft enn ved normal bremsing, for
eksempel i en situasjon som krever
nødbremsing.Hvis du stopper bilen helt når alle
blinklys blinker hurtig, endres den
hurtige blinkingen av alle blinklys tilbake
til normalt blinkemønster.
Signalsystemet for nødstopp virker ikke
ved hastigheter på under ca. 60 km/t.
Hvis bremsepedalen trykkes når du
kjører på glatte veier, kan
signalsystemet for nødstopp aktiveres
slik at alle blinklys blinker.
10305031100-L12A
129

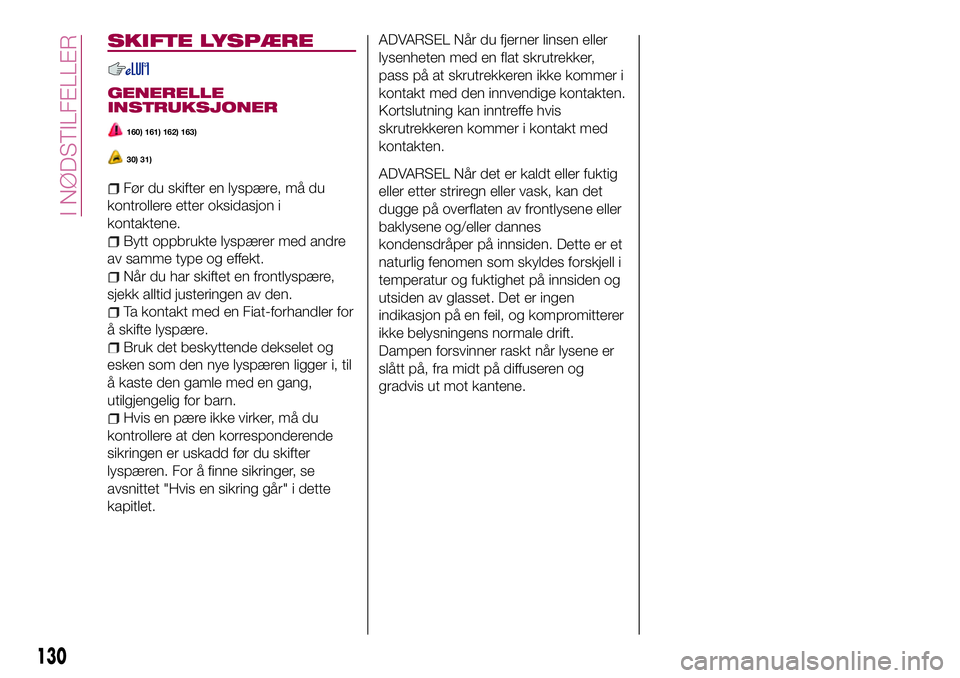

SKIFTE LYSPÆRE
GENERELLE
INSTRUKSJONER
160) 161) 162) 163)
30) 31)
Før du skifter en lyspære, må du
kontrollere etter oksidasjon i
kontaktene.
Bytt oppbrukte lyspærer med andre
av samme type og effekt.
Når du har skiftet en frontlyspære,
sjekk alltid justeringen av den.
Ta kontakt med en Fiat-forhandler for
å skifte lyspære.
Bruk det beskyttende dekselet og
esken som den nye lyspæren ligger i, til
å kaste den gamle med en gang,
utilgjengelig for barn.
Hvis en pære ikke virker, må du
kontrollere at den korresponderende
sikringen er uskadd før du skifter
lyspæren. For å finne sikringer, se
avsnittet "Hvis en sikring går" i dette
kapitlet.
ADVARSEL Når du fjerner linsen eller
lysenheten med en flat skrutrekker,
pass på at skrutrekkeren ikke kommer i
kontakt med den innvendige kontakten.
Kortslutning kan inntreffe hvis
skrutrekkeren kommer i kontakt med
kontakten.
ADVARSEL Når det er kaldt eller fuktig
eller etter striregn eller vask, kan det
dugge på overflaten av frontlysene eller
baklysene og/eller dannes
kondensdråper på innsiden. Dette er et
naturlig fenomen som skyldes forskjell i
temperatur og fuktighet på innsiden og
utsiden av glasset. Det er ingen
indikasjon på en feil, og kompromitterer
ikke belysningens normale drift.
Dampen forsvinner raskt når lysene er
slått på, fra midt på diffuseren og
gradvis ut mot kantene.
130
I NØDSTILFELLER

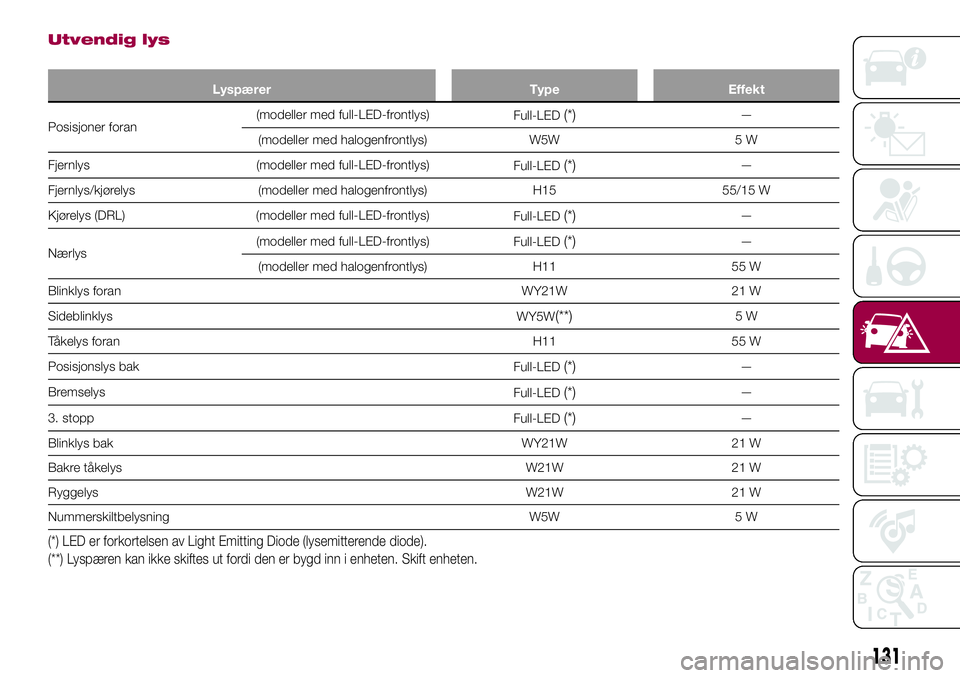

Utvendig lys
Lyspærer Type Effekt
Posisjoner foran(modeller med full-LED-frontlys)
Full-LED(*)—
(modeller med halogenfrontlys) W5W 5 W
Fjernlys (modeller med full-LED-frontlys)
Full-LED
(*)—
Fjernlys/kjørelys (modeller med halogenfrontlys) H15 55/15 W
Kjørelys (DRL) (modeller med full-LED-frontlys)
Full-LED
(*)—
Nærlys(modeller med full-LED-frontlys)
Full-LED
(*)—
(modeller med halogenfrontlys) H11 55 W
Blinklys foran WY21W 21 W
Sideblinklys
WY5W
(**)5W
Tåkelys foranH11 55 W
Posisjonslys bak
Full-LED
(*)—
Bremselys
Full-LED
(*)—
3. stopp
Full-LED
(*)—
Blinklys bak WY21W 21 W
Bakre tåkelys W21W 21 W
RyggelysW21W 21 W
Nummerskiltbelysning W5W 5 W
(*) LED er forkortelsen av Light Emitting Diode (lysemitterende diode).
(**) Lyspæren kan ikke skiftes ut fordi den er bygd inn i enheten. Skift enheten.
131

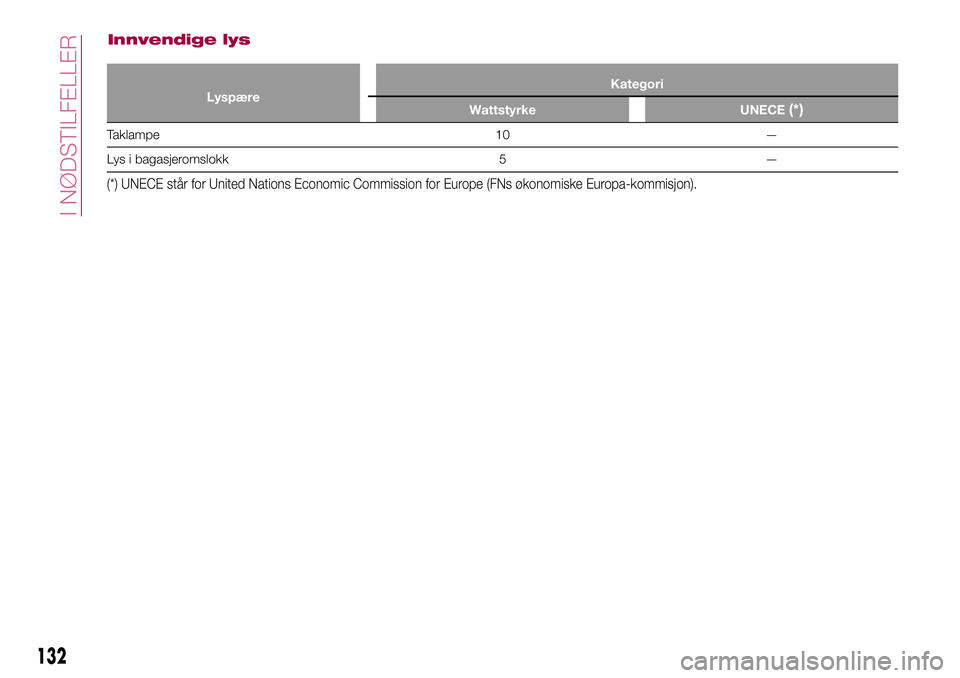

Innvendige lys
LyspæreKategori
Wattstyrke UNECE(*)
Taklampe 10 —
Lys i bagasjeromslokk 5 —
(*) UNECE står for United Nations Economic Commission for Europe (FNs økonomiske Europa-kommisjon).
132
I NØDSTILFELLER

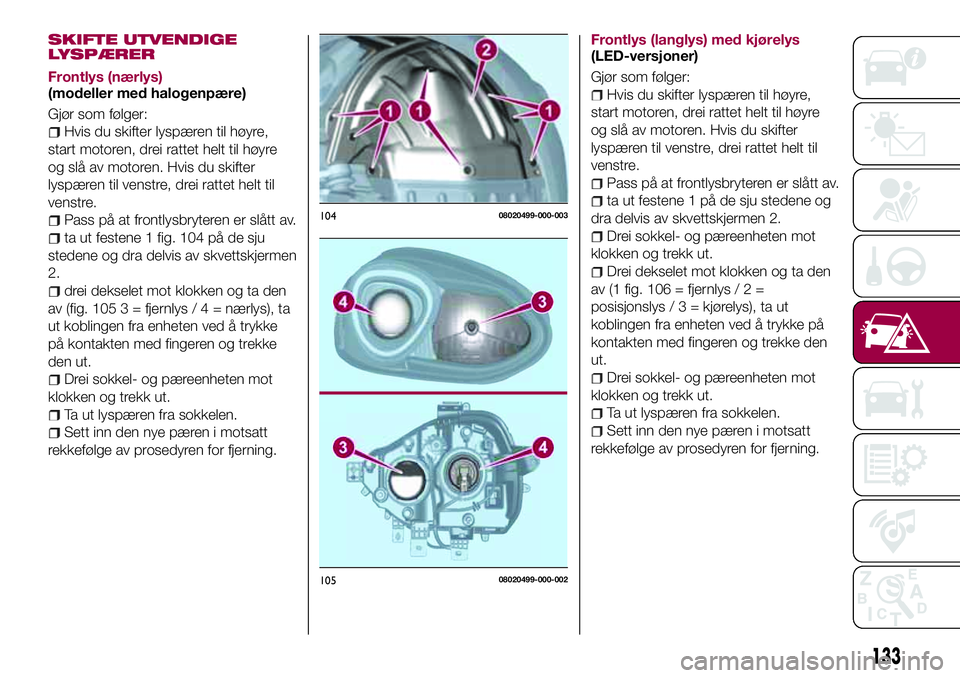

SKIFTE UTVENDIGE
LYSPÆRER
Frontlys (nærlys)
(modeller med halogenpære)
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at frontlysbryteren er slått av.
ta ut festene 1 fig. 104 på de sju
stedene og dra delvis av skvettskjermen
2.
drei dekselet mot klokken og ta den
av (fig. 105 3 = fjernlys/4=nærlys), ta
ut koblingen fra enheten ved å trykke
på kontakten med fingeren og trekke
den ut.
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.Frontlys (langlys) med kjørelys
(LED-versjoner)
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at frontlysbryteren er slått av.
ta ut festene 1 på de sju stedene og
dra delvis av skvettskjermen 2.
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Drei dekselet mot klokken og ta den
av (1 fig. 106 = fjernlys / 2 =
posisjonslys/3=kjørelys), ta ut
koblingen fra enheten ved å trykke på
kontakten med fingeren og trekke den
ut.
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
10408020499-000-003
10508020499-000-002
133

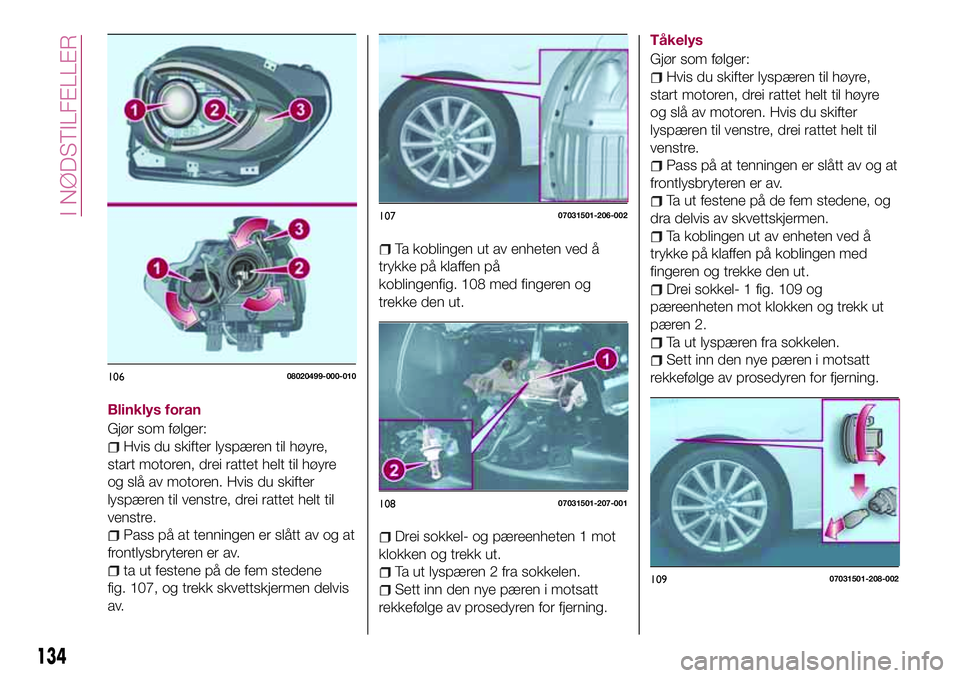

Blinklys foran
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at tenningen er slått av og at
frontlysbryteren er av.
ta ut festene på de fem stedene
fig. 107, og trekk skvettskjermen delvis
av.
Ta koblingen ut av enheten ved å
trykke på klaffen på
koblingenfig. 108 med fingeren og
trekke den ut.
Drei sokkel- og pæreenheten 1 mot
klokken og trekk ut.
Ta ut lyspæren 2 fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.Tåkelys
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at tenningen er slått av og at
frontlysbryteren er av.
Ta ut festene på de fem stedene, og
dra delvis av skvettskjermen.
Ta koblingen ut av enheten ved å
trykke på klaffen på koblingen med
fingeren og trekke den ut.
Drei sokkel- 1 fig. 109 og
pæreenheten mot klokken og trekk ut
pæren 2.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.10608020499-000-010
10707031501-206-002
10807031501-207-001
10907031501-208-002
134
I NØDSTILFELLER
