2018 FIAT 124 SPIDER Drift- og vedlikeholdshåndbok (in Norwegian)

Hastighetene kan ikke nullstilles når
fartskontrollsystemet avbrytes
midlertidig av selv én av de aktuelle
forholdene for avbrudd.
FORSIKTIG
144)Slå alltid av fartskontrollsystemet når
det ikke er i bruk. Hvis fartskontrollsystemet
er i aktiveringsklar tilstand når
fartskontrollen ikke er i bruk, er det farlig da
fartskontrollen uventet kan aktiveres hvis
det utilsiktet kommes bort
aktiveringsknappen, og resultere i tap av
kontroll over bilen og påfølgende ulykke.
145)Girspaken må ikke settes i fri ved
kjøring med enheten aktivert.
146)Ta kontakt med en Fiat-forhandler ved
feil eller funksjonssvikt på enheter.
147)Fartskontrollen kan være farlig hvis
ikke systemet kan holde konstant
hastighet. Under spesifikke forhold kan
hastigheten være for høy, og resultere i
risikoen for å miste kontroll over bilen og
føre til ulykker. Ikke bruk enheten i tett
trafikk når det blåser eller på isete eller
glatte veier eller snøføre.
FARTSBEGRENSNING
(hvor dette finnes)
148) 149)
Hastighetsbegrenseren kan stilles inn
på mellom 30 og 200 km/t.
Systemet består av
hastighetsbegrenserdisplayet og
bryteren på rattet fig. 92.
AKTIVERING /
DEAKTIVERING
Aktivering
Trykk PÅ-bryteren for å starte systemet.
Skjermen for justerbar
hastighetsbegrenser vises, og
indikatorlampen for
hastighetsbegrenseren lyser (oransje).
ADVARSEL Når fartskontrolleren er
aktiv etter at PÅ-bryteren er trykt, trykk
igjen på modusbryteren for å bytte til
den justerbare hastighetsbegrenseren.
Deaktivering
Gjør følgende for å deaktivere systemet:
Når en cruisinghastighet er stilt
(varsellampen lyser grønt): Trykk lenge
på bryteren AV/AVBRYT eller trykk på
AV/AVBRYT-bryteren to ganger.
Skjermen for hastighetsbegrenseren
vises ikke lenger, og indikatorlampen for
hastighetsbegrenseren slukker (grønn).
Når en cruisinghastighet ikke er
stilt(varsellampen lyser oransje): trykk
på AV/AVBRYT-bryteren. Skjermen for
hastighetsbegrenseren vises ikke
lenger, og indikatorlampen for den
justerbare hastighetsbegrenseren
slukker (oransje).
Når PÅ-bryteren trykkes når den
justerbare hastighetsbegrenseren er i
bruk, bytter systemet til
fartskontrolleren.
9205281500-12A-002
119

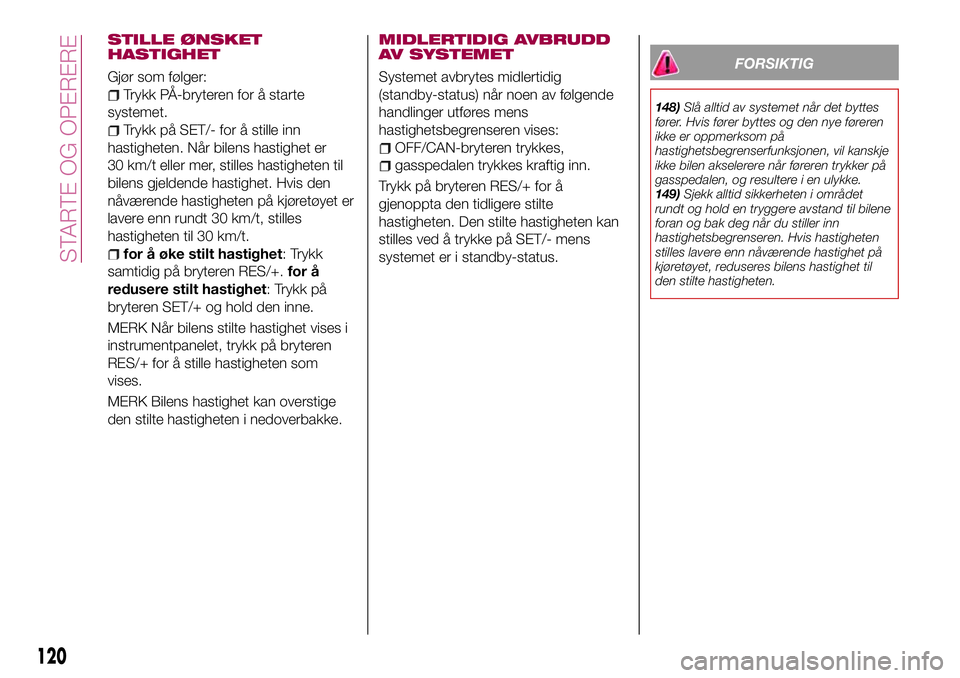

STILLE ØNSKET
HASTIGHET
Gjør som følger:
Trykk PÅ-bryteren for å starte
systemet.
Trykk på SET/- for å stille inn
hastigheten. Når bilens hastighet er
30 km/t eller mer, stilles hastigheten til
bilens gjeldende hastighet. Hvis den
nåværende hastigheten på kjøretøyet er
lavere enn rundt 30 km/t, stilles
hastigheten til 30 km/t.
for å øke stilt hastighet: Trykk
samtidig på bryteren RES/+.for å
redusere stilt hastighet: Trykk på
bryteren SET/+ og hold den inne.
MERK Når bilens stilte hastighet vises i
instrumentpanelet, trykk på bryteren
RES/+ for å stille hastigheten som
vises.
MERK Bilens hastighet kan overstige
den stilte hastigheten i nedoverbakke.
MIDLERTIDIG AVBRUDD
AV SYSTEMET
Systemet avbrytes midlertidig
(standby-status) når noen av følgende
handlinger utføres mens
hastighetsbegrenseren vises:
OFF/CAN-bryteren trykkes,
gasspedalen trykkes kraftig inn.
Trykk på bryteren RES/+ for å
gjenoppta den tidligere stilte
hastigheten. Den stilte hastigheten kan
stilles ved å trykke på SET/- mens
systemet er i standby-status.
FORSIKTIG
148)Slå alltid av systemet når det byttes
fører. Hvis fører byttes og den nye føreren
ikke er oppmerksom på
hastighetsbegrenserfunksjonen, vil kanskje
ikke bilen akselerere når føreren trykker på
gasspedalen, og resultere i en ulykke.
149)Sjekk alltid sikkerheten i området
rundt og hold en tryggere avstand til bilene
foran og bak deg når du stiller inn
hastighetsbegrenseren. Hvis hastigheten
stilles lavere enn nåværende hastighet på
kjøretøyet, reduseres bilens hastighet til
den stilte hastigheten.
120
STARTE OG OPERERE

PARKERINGSSENSOR
SYSTEM
(hvor dette finnes)
150) 151)
26) 27) 28)
Parkeringssensorsystemet benytter
4 ultralydfølere (2 sensorer bak og
2 sensorer bak i hjørnene) fig. 93 ti lå
detektere hindringer rundt bilen ved
parkering i garasje eller ved
parallellparkering når girspaken
(manuelt gir)/velgerspaken (automatgir)
står i revers (R).
SENSORDETEK
SJONSOMRÅDE
Sensorene detekterer hindringer
innenfor følgende område:
Lateralt deteksjonsområde: ca.
50 cm
Deteksjonsområdet bak: ca.
150 cm
SYSTEMDRIFT
Når tenningen slås PÅ og girspaken
(manuelt gir)/velgerspaken (automatgir)
skiftes til revers (R), aktiveres pipelyden
og systemet er aktivert til bruk.
FORSIKTIG
150)Ikke stol helt på
parkeringssensorsystemet og sørg for å
sjekke sikkerheten rundt bilen visuelt når du
kjører. Dette systemet kan hjelpe føreren
med å manøvrere bilen forover og bakover
ved parkering. Deteksjonsområdene for
sensorene er begrenset, derfor kan det føre
til en ulykke hvis du utelukkende stoler på
systemet når du kjører bilen. Sjekk alltid
sikkerheten rundt bilen visuelt når du kjører.
151)Parkering og andre potensielt farlige
manøvreringer er imidlertid alltid førerens
ansvar. Ved utføring av disse operasjonene,
sørg alltid for at det ikke er noen
mennesker (særlig barn) eller dyr på veien
du vil kjøre inn på. Parkeringssensorene er
et hjelpemiddel for føreren, men føreren må
ikke bli uoppmerksom under potensielt
farlige manøvere, selv de som utføres ved
lav fart.
ADVARSEL
26)Eventuelle intervensjoner utført på
støtfangeren i sensorområdet må utføes
bare av en Fiat-forhandler. Intervensjoner
på støtfangeren som ikke utføres riktig, kan
kompromittere parkeringssensorenes
funksjon.
27)Støtfangere skal lakkeres om eller
retusjeres rundt sensorene bare av en
Fiat-forhandler. Feil påføring av lakk kan
påvirke funksjonen av parkeringsfølerne.
28)Følerne skal være fri for søle, skitt, snø
eller is for at systemet skal virke som det
skal. Vær forsiktig så du ikke skraper opp
eller ødelegger sensorene mens du rengjør
dem. Inngå bruk av tørre, rue eller harde
kluter. Sensorene bør rengjøres ved å bruke
rent vann, med litt bilsjampo hvis
nødvendig. Ved bruk av spesielt
rengjøringsutstyr som høyttrykksspyler eller
damprengjøring, skal sensorene rengjøres
svært raskt og strålen holdes mer enn
10 cm unna.
9305200100-121-001
121

FYLLE PÅ
DRIVSTOFF PÅ
BILEN
152) 153) 154) 155) 156) 157)
Slå alltid av motoren før du fyller på
drivstoff.
KRAV TIL DRIVSTOFF
Bruk bare premium blyfritt drivstoff
(samsvarende med EN 228-
spesifikasjon i E10) med oktantall ikke
lavere enn 95.
ADVARSEL BRUK KUN BLYBRI
BENSIN. Blyholdig bensin er skadelig
for katalysatoren og oksygensensorene,
og vil føre til et svekket
utslippskontrollsystem og/eller
funksjonsfeil.
ADVARSEL Bruken av E10-bensin med
10 % etanol i Europa er tryggere for
bilen din. Bilen din kan skades når
etanol overstiger denne anbefalingen.
ADVARSEL Tilsett aldri tilsetningsstoffer
i drivstoffsystemet, ellers kan
utslippskontrollsystemet skades.
Kontakt en Fiat-forhandler for detaljer.
PÅFYLLINGSPROSEDYRE
Tanklokket løftes når enden trykkes når
dørene er ulåst fig. 94.Tanklokket virker i sammenheng med
låse/opplåsingsmekanismen for dørene.
For å lukke, trykk på tanklokket til du
hører et klikk.
ADVARSEL Sørg for å låse begge dører
når du forlater kjøretøyet.
ADVARSEL Lås dørene når tanklokket
er lukket. Tanklokket kan ikke låses hvis
det lukkes etter at dørene er låst.
Tanklokk
Drei på tanklokket for å ta av tanklokket
fig. 95. Fest lokket som er tatt av til
innsiden av tanklokket.For å lukke tanklokket, drei det med
klokken til et klikk høre.
NØDÅPNING AV
TANKLOKK
I nødstilfelle (for eksempel når batteriet
er flatt), gjør følgende for å åpne
tanklokket:
Åpne bagasjeromslokket og trekk i
den midtre delen av plastfestet 1 og ta
ut festet fig. 96.
Trekk delvis av deksel 2 fig. 96 inne i
bagasjerommet, og trekk deretter i
nødutløserspaken 3 fig. 97.9404040201-12A-002
122
STARTE OG OPERERE
9608100100-121-002
9708100100-122-001

FORSIKTIG
152)Når påfyllingsdekselet tas av, løsne
lett på det og vent på at eventuell vislelyd
stopper før du tar den ut. Drivstoffspray er
farlig. Drivstoff kan brenne hud og øyne ogføre til sykdom hvis det inntas.
Drivstoffspray frigis når det er trykk i
drivstofftanken og påfyllingsdekselet fjernes
for raskt.
153)Slå av motoren før påfylling av
drivstoff, og sørg alltid for å holde gnister
og flammer borte fra påfyllingstrakten.
Drivstoffdamp er farlig. Den kan antennes
av gnister eller flammer som fører til alvorlig
brannskade. Bruk av feil påfyllingsdeksel
eller manglende bruk av påfyllingsdeksel
kan også resultere i drivstofflekkasje, som
kan føre til alvorlig brannskade eller død.
154)Ikke fortsett å fylle på etter at
drivstoffpumpetuten slås av automatisk.
Det er farlig, da overfylling av
drivstofftanken kan føre til overløp av
drivstoff eller lekkasje. Overløp av drivstoff
og lekkasje kan skade bilen. Hvis drivstoffet
antennes, kan det føre til bran og
eksplosjon, som resulterer i alvorlig skade
eller død.
155)Ikke sett på noen objekter/plugger på
enden av fylleren som ikke følger med
bilen. Bruk av upassende objekter/plugger
kan forårsake en trykkøkning inne i tanken,
noe som resulterer i farlige situasjoner.
156)Før ikke åpen flamme eller tenn
sigaretter nær drivstofftanken: brannfare.
Hold ansiktet vendt bort fra åpningen på
drivstofftanken for å unngå å puste inn
skadelig damp.
157)Ikke bruk mobiltelefon i nærheten av
fyllepumpen: fare for brann.
RYGGEKAMERA
(RYGGEKAMERA
MED
PARKERINGSSIKT,
BAK)
(bare versjoner med Radio 7”-system)
BRUK
158)
29)
Kameraet sitter på bakluken fig. 98.
Bytte til ryggekameradisplayet
Skift velgerspaken eller girspaken til
revers (R) med tenningen PÅ for å bytte
displayet til ryggekameravisning.
ADVARSEL Ved parkering, vær ytterst
forsiktig i forbindelse med hindringer
9807040110-124-008
123
Drivstoff - Identifisering
av kjøretøyenes
kompatibilitet - Grafisk
symbol med
forbrukerinformasjon i
henhold til standarden
EN16942
Symbolene nedenfor gjør det enklere å
finne ut hvilke type drivstoff bilen går på.
Før du fyller drivstoff, må du kontrollere
symbolene på innsiden av
drivstofflokket (der disse finnes) og
eventuelt sammenligne dem med
symbolet på drivstoffpumpen (der dette
finnes).
E5: Blyfri bensin som inneholder inntil
2,7 % (m/m) oksygen og maksimum
5,0 % (V/V) etanol i samsvar med
standardenEN228
E10: Blyfri bensin som inneholder inntil
3,7% (m/m) oksygen og maksimalt
10,0% (V/V) etanol i samsvar med
standardenEN228

som kan være over eller under
kameravinkelen.
ADVARSEL Vær alltid ekstremt forsiktig
og sjekk de virkelige forholdene i
området bak bilen med dine egne øyne.
Det er farlig å rygge når du ser på
skjermen. Det kan føre til ulykke eller
kollisjon med en gjenstand.
Ryggekameraet er bare et system som
skal hjelpe deg å rygge. Bildene på
skjermen kan vise en situasjon som er
annerledes enn virkeligheten.
Når displayet er kaldt, kan bildene som
vises på skjermen være mer uklare enn
vanlig, og gjøre det vanskelig å sjekke
forholdene rundt bilen. Vær alltid
ekstremt forsiktig og sjekk de virkelige
forholdene i området bak bilen med
dine egne øyne.
ADVARSEL Ikke utsett kameraet for
store krefter. Du kan komme til å endre
kameraets posisjon og vinkel. Ikke
demonter, endre eller fjerne det, da
dette kan kompromittere den
hermetiske lukkingen.
ADVARSEL Kameradekselet er laget av
plast. Ikke påføre avfettingsmidler,
organiske løsningsmidler, voks eller
glassbeleggmidler til kameradekselet.
Hvis noe av dette søles på dekselet,
tørk straks av med en klut.ADVARSEL Ikke gni hardt på
kameradekselet med slipende eller hard
børste. Kameradekselet eller linsen kan
ripes, noe som kan påvirke bildene.
ADVARSEL Hvis vann, snø eller gjørme
avleires på kameralinsen, rengjør den
med en myk klut. Hvis ikke dette gjør
den ren, bruker du et mildt
rengjøringsmiddel.
ADVARSEL Hvis kameraet utsettes for
store temperatursvingninger (fra varmt
til kaldt eller motsatt), vil kanskje ikke
ryggekameraet virke som det skal.
ADVARSEL Ta kontakt med en
Fiat-forhandler for å skifte dekk. Når du
skifter dekk, kan det føre til at
ledelinjene som vises på displayet
endres.
ADVARSEL Hvis bilen har vært involvert
i en frontal, sidekollisjon eller påkjøring
bakfra, kan ryggekameraets plassering
(posisjon eller installeringsvinkel) ha blitt
endret. Ta kontakt med en
Fiat-forhandler.
ADVARSEL Hvis displayet viser "ingen
videosignal", kan det være et problem
med kameraet. Ta kontakt med en
Fiat-forhandler.VISE DISPLAYET
Ledelinjer vil vise bredden på kjøretøyet
(gul) fig. 99 og vises på skjermen som
henvisning til bilens ca.-bredden
sammenlignet med bredden av
parkeringsplassen du er i ferd med å
rygge inn i.
Bruk denne skjermvisningen for å
parkere bilen din på en parkeringsplass
eller i en garasje.
ledelinjer for bilbredde (gul): Disse
ledelinjene fungerer som referanse for å
vise bilens bredde.
avstandsledelinjer: Disse linjene
viser ca.-avstanden til et punkt målt fra
bak på bilen (fra enden av
støtfangeren). Den røde og gule linjen
viser punktene på ca. 50 cm, for den
røde linjen og 1 m for den gule linjen, fra
støtfangeren bak (midtpunkt for hver
linje).
9907080913-111-111
124
STARTE OG OPERERE

ADVARSEL Ledelinjene er faste på
skjermen. De er ikke synkronisert med
førerens bruk av rattet. Vær alltid ytterst
forsiktig og sjekk området bak bilen og
området rundt med dine egne øyne ved
rygging.
RYGGEKAMERA
DISPLAYETS FUNKSJON
MERK Bilder som vises på displayet fra
ryggekameraet er reversert (speilbilder).
Vær svært oppmerksom på ovennevnte
advarsler før du tar
ryggekameradisplayet i bruk:
Sett velgerspaken eller girspaken i
revers (R) for å bytte displayet til
ryggekameravisning A fig. 100.
Sjekk omgivelsene, rygg kjøretøy B
fig. 100.
Når bilen din begynner å komme inn i
parkeringsplassen, fortsett å rygge
langsomt slik at avstanden mellom
bilens breddelinjer og sidene av
parkeringsplassen til venstre og høyre
er ca. like.
Fortsett å justere rattet til bilens
breddeledelinjer er parallelle med
venstre og høyre sider av
parkeringsplassen.
Når de er parallelle Afig. 101, rett
hjulene og rygg bilen langsomt inn i
parkeringsplassen B fig. 101. Fortsett åsjekke omgivelsene ru ndt bilen og
parker bilen i best mulig posisjon (hvis
parkeringsplassen har delelinjer, sjekk
om bilens breddeledelinjer er parallelle
med em).
Når velgerspaken eller girspaken
skiftes fra revers (R) til en annen velger
spak eller girspakposisjon, går skjermen
tilbake til forrige visning.
MERK
Da det kan være en forskjell mellom
bildet som vises, som indikert under, og
10007080913-989-989
10107080913-990-990
125

de faktiske forholdene ved parkering,
skal du alltid kontrollere sikkerheten bak
bilen og området omkring direkte med
dine egne øyne.
På bildet av parkeringsplassen (eller
garasjen) som vises på skjermen, kan
bakenden og avstandsledelinjene
fremstå som innrettet på skjermen, men
de er kanskje ikke helt innrettet med
bakken.
når du parkerer på en
parkeringsplass med delelinje bare på
den ene siden, vises delelinjen og bilens
breddeledelinje som innrettet på
displayet, men de er kanskje ikke
innrettet på bakken.
JUSTERING AV
BILDEKVALITET
159)
Bildekvaliteten kan justeres når
velgerspaken eller girspaken er i revers
(R).
Det er fire innstillinger som kan justeres,
inkludert skarphet, kontrast, nyanse og
farge. Når du justerer, vær
oppmerksom på bilens omgivelser:
velg ikonetpå skjermen (se figur)
for å vise fanene;
velg ønsket faneelement;
juster skarphet, kontrast, nyanse og
farge med glidebryteren. Hvis du vil
nullstille, trykker du på nullstill-knappen;
velg ikonet på skjermen for å lukke
fanen.
ADVARSEL Justering av bildekvaliteten
på ryggeskjermen må alltid gjøres når
bilen står stille. Ikke juster
bildekvaliteten på ryggeskjermen når
bilen kjøres. Det er farlig å justere
bildekvaliteten (skarphet, kontrast, farge
og nyanse) på ryggeskjermen når bilen
kjøres, da det kan distrahere føreren og
forårsake en alvorlig ulykke.
FORSIKTIG
158)Parkering og andre potensielt farlige
manøvreringer er imidlertid alltid førerens
ansvar. Mens du utfører disse manøvrene,
må du alltid forsikre deg om at ingen folk
(spesielt barn) eller dyr befinner seg i
området for manøveren. Kameraet er et
hjelpemiddel for føreren, men føreren må
ikke bli uoppmerksom under potensielt
farlige manøvere, selv de som utføres ved
lav fart. Hold alltid lav fart, slik at du er klar
til å bremse i tilfelle hindringer.
159)Juster alltid bildekvaliteten på
displayet med ryggekameravisningen når
bilen står stille. Ikke juster bildekvaliteten på
visningen når du kjører. Det er farlig å
justere bildekvaliteten på skjermen som
skarphet, kontrast, farge og nyanse når du
kjører bilen, da det kan distrahere deg og
trekke din oppmerksomhet fra manøvrering
av bilen. Det kan resultere i en ulykke.
10207080914-111-111
126
STARTE OG OPERERE
