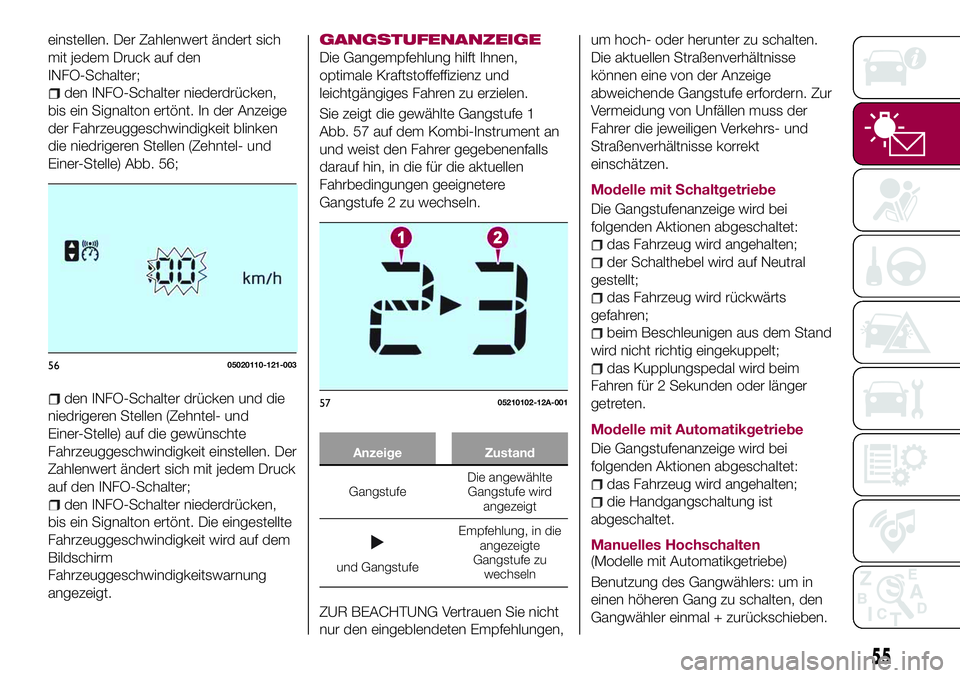

einstellen. Der Zahlenwert ändert sich
mit jedem Druck auf den
INFO-Schalter;
den INFO-Schalter niederdrücken,
bis ein Signalton ertönt. In der Anzeige
der Fahrzeuggeschwindigkeit blinken
die niedrigeren Stellen (Zehntel- und
Einer-Stelle) Abb. 56;
den INFO-Schalter drücken und die
niedrigeren Stellen (Zehntel- und
Einer-Stelle) auf die gewünschte
Fahrzeuggeschwindigkeit einstellen. Der
Zahlenwert ändert sich mit jedem Druck
auf den INFO-Schalter;
den INFO-Schalter niederdrücken,
bis ein Signalton ertönt. Die eingestellte
Fahrzeuggeschwindigkeit wird auf dem
Bildschirm
Fahrzeuggeschwindigkeitswarnung
angezeigt.
GANGSTUFENANZEIGE
Die Gangempfehlung hilft Ihnen,
optimale Kraftstoffeffizienz und
leichtgängiges Fahren zu erzielen.
Sie zeigt die gewählte Gangstufe 1
Abb. 57 auf dem Kombi-Instrument an
und weist den Fahrer gegebenenfalls
darauf hin, in die für die aktuellen
Fahrbedingungen geeignetere
Gangstufe 2 zu wechseln.
Anzeige Zustand
GangstufeDie angewählte
Gangstufe wird
angezeigt
und GangstufeEmpfehlung, in die
angezeigte
Gangstufe zu
wechseln
ZUR BEACHTUNG Vertrauen Sie nicht
nur den eingeblendeten Empfehlungen,um hoch- oder herunter zu schalten.
Die aktuellen Straßenverhältnisse
können eine von der Anzeige
abweichende Gangstufe erfordern. Zur
Vermeidung von Unfällen muss der
Fahrer die jeweiligen Verkehrs- und
Straßenverhältnisse korrekt
einschätzen.
Modelle mit Schaltgetriebe
Die Gangstufenanzeige wird bei
folgenden Aktionen abgeschaltet:
das Fahrzeug wird angehalten;
der Schalthebel wird auf Neutral
gestellt;
das Fahrzeug wird rückwärts
gefahren;
beim Beschleunigen aus dem Stand
wird nicht richtig eingekuppelt;
das Kupplungspedal wird beim
Fahren für 2 Sekunden oder länger
getreten.
Modelle mit Automatikgetriebe
Die Gangstufenanzeige wird bei
folgenden Aktionen abgeschaltet:
das Fahrzeug wird angehalten;
die Handgangschaltung ist
abgeschaltet.
Manuelles Hochschalten
(Modelle mit Automatikgetriebe)
Benutzung des Gangwählers: um in
einen höheren Gang zu schalten, den
Gangwähler einmal + zurückschieben.
5605020110-121-003
5705210102-12A-001
55

WARNLEUCHTEN
ZUR BEACHTUNG Die Warnleuchte
erscheint auf dem Armaturenbrett mit
einer Meldung und ggf. mit einem
akustischen Signal. Diese Angaben sind
Hinweise und laden zur Vorsicht ein; sie
dürfen daher nicht als allumfassend
und/oder als Alternative zu den
Informationen in der Betriebsanleitung,
die in allen Fällen sorgfältig
durchgelesen werden sollte, angesehen
werden. Halten Sie sich bei einer
Fehleranzeige immer an die
Informationen in diesem Abschnitt.ZUR BEACHTUNG Die
Kontrollleuchte auf dem Armaturenbrett
bleibt eingeschaltet, bis die Ursache
der Störung behoben ist.
Fahrzeuge mit Radio 7”
Der Inhalt der Warnung kann im
Audio-System kontrolliert werden.
Gehen Sie wie folgt vor:
Wenn die Kontrollleuchte leuchtet,
das Symbol
auf der Homepage
anwählen, um die Anwendungsseite
anzuzeigen;
Wählen Sie “Warnmeldungen”, um
die anstehenden Warnungenanzuzeigen;
wählen Sie die anwendbare
Warnung, um die Einzelheitenabzurufen.
Die folgenden Kontroll-/Warnleuchten:
Haupt-Kontrollleuchte;
Kontrollleuchte Bremsanlage;
ABS-Kontrollleuchte;
Kontrollleuchte Aufladesystem;
Motoröl-Kontrollleuchte;
Motorkontrollleuchte;
Kontrollleuchte
Motorkühlmitteltemperatur;
Automatikgetriebe-Kontrollleuchte;
Warnleuchte Störung der
Servolenkung;
Warnleuchte für Air Bag/
Gurtstraffersystem;
Warnleuchten der aktivenMotorhaube;
Kraftstoffstandwarnleuchte;
Sicherheitsgurtwarnleuchte;
Kontrollleuchte offene Tür;
Wasserstandswarnleuchte;
Tyre Pressure Monitoring
System-Warnleuchte;
KEY-Warnleuchte;
LED-Scheinwerfer KEY Warnleuchte;
Schraubenschlüssel-Kontrollleuchte;
TCS-/DSC-Kontrollleuchte;
DSC-AUS-Kontrollleuchte;
Sicherheits-Kontrollleuchte;
Kontrollleuchte Beifahrerairbag-
Deaktivierung (soweit installiert).
leuchten nach Einschalten der Zündung
für eine Funktionsprüfung auf und
erlischen nach einigen Sekunden oder
nach dem Anspringen des Motors.
Wenn die Lampe nicht aufleuchtet oder
nicht erlischt, muss das Fahrzeug beim
einen FIAT-Händler geprüft werden.
Nur bei „Kontrollleuchte
Bremsanlage“: die Leuchte geht
immer an, wenn die Feststellbremse
betätigt wird.
56
KENNTNIS DER INSTRUMENTENTAFEL
UND MELDUNGEN
WARTUNGSANZEIGE
(falls installiert)
Gehen Sie wie folgt vor:
Das Symbolauf der Homepage
anwählen, um den Bildschirm
“Anwendungen” aufzurufen;
“Wartung” anwählen, um den
Bildschirm mit der Wartungsliste
aufzurufen;
mit dem Tabulator die zu ändernde
Einstelloption wählen: “Geplant”,
“Radumsetzung”, “Ölwechsel”.
R
cksetzverfahrenü

WARNLEUCHTEN AUF DEM ARMATURENBRETT
Rote Warnleuchten
Kontrollleuchte Bedeutung
WARNLEUCHTE FESTSTELLBREMSE - WARNLEUCHTE WARTUNG - WARNLEUCHTE
NIEDRIGER BREMSFLÜSSIGKEITSSTAND
Warnleuchte Feststellbremse / Warnleuchte Wartung
Die Lampe leuchtet bei eingelegter Feststellbremse auf, wenn die Zündung auf START oder ON
gestellt wird. Sie erlischt, wenn die Feststellbremse voll gelöst wird.
Warnung niedriger Bremsflüssigkeitsstand
Wenn die Bremswarnleuchte nach dem Lösen der Feststellbremse nicht erlischt, kann der
Bremsflüssigkeitsstand niedrig sein oder im Bremssystem liegt eine Störung vor. Parken Sie das
Fahrzeug an einer sicheren Stelle ab und wenden Sie sich an einen FIAT-Händler.
WICHTIG Fahren Sie nicht mit dem Fahrzeug, wenn die Warnleuchte der Bremsanlage leuchtet.
Lassen Sie die Bremsen schnellstmöglich von einem FIAT-Händler kontrollieren. Das Fahren mit
aktivierter Warnleuchte des Bremssystems ist gefährlich. Sie zeigt an, dass die Bremsen nicht
funktionstüchtig sind und ganz ausfallen können. Wenn die Warnleuchte nach dem Lösen der
Feststellbremse nicht erlischt, die Bremse sofort kontrollieren lassen.
WICHTIG Außerdem kann die Bremswirkung nachlassen, sodass Sie das Bremspedal stärker
als normal treten müssen, um das Fahrzeug anzuhalten.
Halten Sie das Fahrzeug sofort an einem sicheren Ort an und wenden Sie sich an einen
FIAT-Händler.
WARNLEUCHTE EBD (Electronic Brake-force Distribution)
Wenn das Steuergerät EBD (Elektronische Bremskraftverteilung) eine Funktionsstörung einiger
Komponenten erkennt, aktiviert es gleichzeitig die Warnleuchte der Bremsanlage und die
Warnleuchte des ABS-Systems. Der Fehler liegt wahrscheinlich im System der elektronischen
Bremskraftverteilung. Halten Sie das Fahrzeug sofort an einem sicheren Ort an und wenden Sie
sich an einen FIAT-Händler.
WICHTIG Auf keinen Fall das Fahrzeug fahren, wenn gleichzeitig die ABS- und die
Bremswarnleuchte eingeschaltet sind. Lassen Sie die Bremsen schnellstmöglich von einem
FIAT-Händler kontrollieren. Das Fahren, wenn gleichzeitig die ABS- und die Bremswarnleuchte
eingeschaltet sind, ist gefährlich. Wenn beide Warnleuchten aktiviert sind, können die
Hinterräder bei einer Notbremsung schneller blockieren als unter normalen Umständen.
57

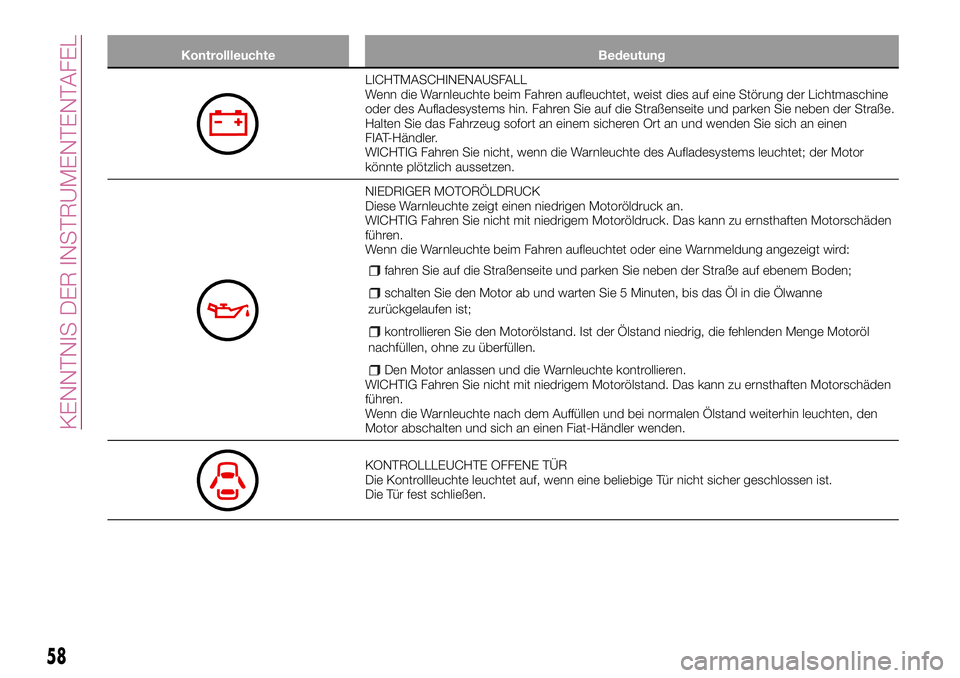

Kontrollleuchte Bedeutung
LICHTMASCHINENAUSFALL
Wenn die Warnleuchte beim Fahren aufleuchtet, weist dies auf eine Störung der Lichtmaschine
oder des Aufladesystems hin. Fahren Sie auf die Straßenseite und parken Sie neben der Straße.
Halten Sie das Fahrzeug sofort an einem sicheren Ort an und wenden Sie sich an einen
FIAT-Händler.
WICHTIG Fahren Sie nicht, wenn die Warnleuchte des Aufladesystems leuchtet; der Motor
könnte plötzlich aussetzen.
NIEDRIGER MOTORÖLDRUCK
Diese Warnleuchte zeigt einen niedrigen Motoröldruck an.
WICHTIG Fahren Sie nicht mit niedrigem Motoröldruck. Das kann zu ernsthaften Motorschäden
führen.
Wenn die Warnleuchte beim Fahren aufleuchtet oder eine Warnmeldung angezeigt wird:
fahren Sie auf die Straßenseite und parken Sie neben der Straße auf ebenem Boden;
schalten Sie den Motor ab und warten Sie 5 Minuten, bis das Öl in die Ölwanne
zurückgelaufen ist;
kontrollieren Sie den Motorölstand. Ist der Ölstand niedrig, die fehlenden Menge Motoröl
nachfüllen, ohne zu überfüllen.
Den Motor anlassen und die Warnleuchte kontrollieren.WICHTIG Fahren Sie nicht mit niedrigem Motorölstand. Das kann zu ernsthaften Motorschäden
führen.
Wenn die Warnleuchte nach dem Auffüllen und bei normalen Ölstand weiterhin leuchten, den
Motor abschalten und sich an einen Fiat-Händler wenden.
KONTROLLLEUCHTE OFFENE TÜR
Die Kontrollleuchte leuchtet auf, wenn eine beliebige Tür nicht sicher geschlossen ist.
Die Tür fest schließen.
58
KENNTNIS DER INSTRUMENTENTAFEL

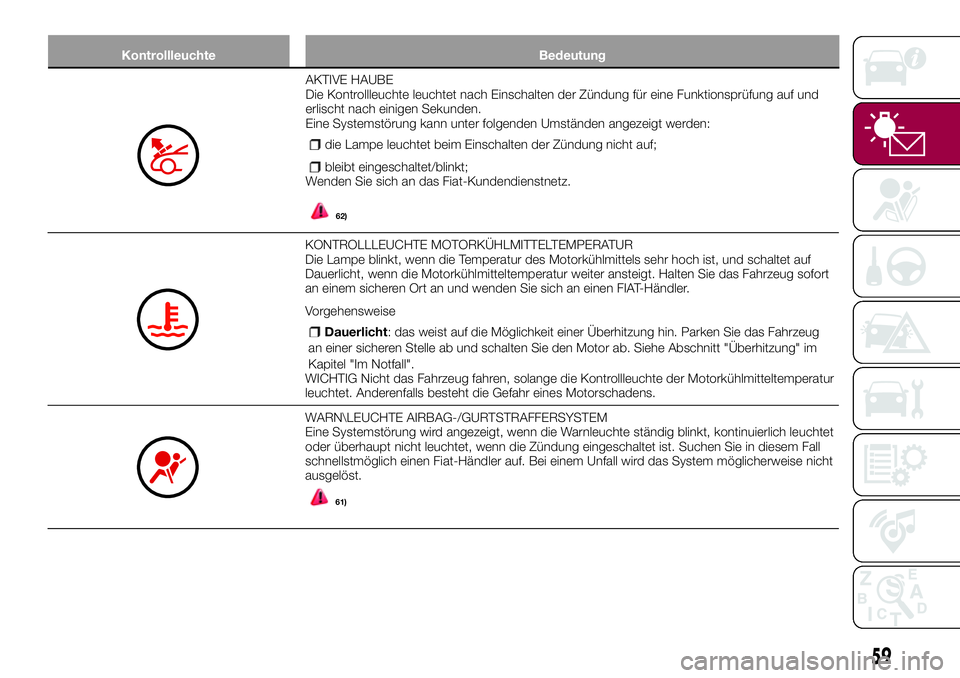

Kontrollleuchte Bedeutung
AKTIVE HAUBE
Die Kontrollleuchte leuchtet nach Einschalten der Zündung für eine Funktionsprüfung auf und
erlischt nach einigen Sekunden.
Eine Systemstörung kann unter folgenden Umständen angezeigt werden:
die Lampe leuchtet beim Einschalten der Zündung nicht auf;
bleibt eingeschaltet/blinkt;Wenden Sie sich an das Fiat-Kundendienstnetz.
62)
KONTROLLLEUCHTE MOTORKÜHLMITTELTEMPERATUR
Die Lampe blinkt, wenn die Temperatur des Motorkühlmittels sehr hoch ist, und schaltet auf
Dauerlicht, wenn die Motorkühlmitteltemperatur weiter ansteigt. Halten Sie das Fahrzeug sofort
an einem sicheren Ort an und wenden Sie sich an einen FIAT-Händler.
Vorgehensweise
Dauerlicht: das weist auf die Möglichkeit einer Überhitzung hin. Parken Sie das Fahrzeug
an einer sicheren Stelle ab und schalten Sie den Motor ab. Siehe Abschnitt "Überhitzung" im
Kapitel "Im Notfall".
WICHTIG Nicht das Fahrzeug fahren, solange die Kontrollleuchte der Motorkühlmitteltemperatur
leuchtet. Anderenfalls besteht die Gefahr eines Motorschadens.
WARN\LEUCHTE AIRBAG-/GURTSTRAFFERSYSTEM
Eine Systemstörung wird angezeigt, wenn die Warnleuchte ständig blinkt, kontinuierlich leuchtet
oder überhaupt nicht leuchtet, wenn die Zündung eingeschaltet ist. Suchen Sie in diesem Fall
schnellstmöglich einen Fiat-Händler auf. Bei einem Unfall wird das System möglicherweise nicht
ausgelöst.
61)
59

Kontrollleuchte Bedeutung
SCHLÜSSELWARNLEUCHTE (eingeschaltet)
Bei einer Störung des schlüssellosen Zugangssystems leuchte die Lampe ständig.
WICHTIG Wenn die Schlüsselwarnleuchte eingeschaltet ist oder die (bernsteinfarbene)
Kontrollleuchte der Starttaste blinkt, kann der Motor möglicherweise nicht anspringen. Wenn der
Motor nicht anspringt, versuchen Sie den Motor mit Starthilfe anzulassen und suchen Sie
schnellstens einen Fiat-Händler auf.
Siehe "Starthilfe" im Kapitel "Motorstart".
SCHLÜSSELWARNLEUCHTE (blinkt)
Erweiterte Schlüsselfunktion
Ergreifen Sie die geeigneten Maßnahmen und kontrollieren Sie, dass die Lampe erlischt.
Die Schlüsselbatterie ist erschöpft: Schlüsselbatterie ersetzen.
Der erweiterte Schlüssel befindet sich nicht innerhalb der Reichweite/befindet sich
in der Fahrgastzelle, in der es schwierig ist, den Schlüssel zu erkennen: bringen Sie den
erweiterten Schlüssel in Reichweite.
Ein Schlüssel eines anderen Herstellers, der dem erweiterten Schlüssel ähnlich ist,
befindet sich in seinem Empfangsbereich: bringen Sie den anderen Schlüssel aus dem
Empfangsbereich des erweiterten Schlüssels.
Der Schlüssel ist aus der Fahrgastzelle gebracht worden, ohne die Zündung
abzuschalten, und alle Türen sind geschlossen: bringen Sie den erweiterten Schlüssel
wieder in die Fahrgastzelle.
FAHRZEUGALARMANLAGE
Die Warnleuchte leuchtet auf, um den Ausfall der Fahrzeugalarmanlage anzuzeigen.
Kontaktieren Sie schnellstmöglich das Fiat-Kundendienstnetz.
60
KENNTNIS DER INSTRUMENTENTAFEL

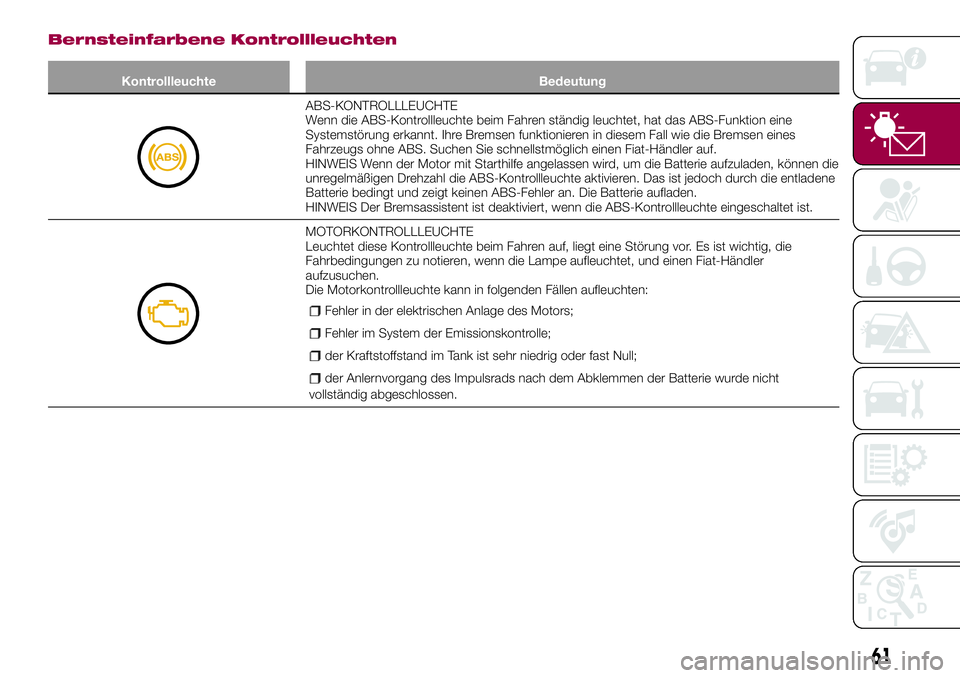

Bernsteinfarbene Kontrollleuchten
Kontrollleuchte Bedeutung
ABS-KONTROLLLEUCHTE
Wenn die ABS-Kontrollleuchte beim Fahren ständig leuchtet, hat das ABS-Funktion eine
Systemstörung erkannt. Ihre Bremsen funktionieren in diesem Fall wie die Bremsen eines
Fahrzeugs ohne ABS. Suchen Sie schnellstmöglich einen Fiat-Händler auf.
HINWEIS Wenn der Motor mit Starthilfe angelassen wird, um die Batterie aufzuladen, können die
unregelmäßigen Drehzahl die ABS-Kontrollleuchte aktivieren. Das ist jedoch durch die entladene
Batterie bedingt und zeigt keinen ABS-Fehler an. Die Batterie aufladen.
HINWEIS Der Bremsassistent ist deaktiviert, wenn die ABS-Kontrollleuchte eingeschaltet ist.
MOTORKONTROLLLEUCHTE
Leuchtet diese Kontrollleuchte beim Fahren auf, liegt eine Störung vor. Es ist wichtig, die
Fahrbedingungen zu notieren, wenn die Lampe aufleuchtet, und einen Fiat-Händler
aufzusuchen.
Die Motorkontrollleuchte kann in folgenden Fällen aufleuchten:
Fehler in der elektrischen Anlage des Motors;
Fehler im System der Emissionskontrolle;
der Kraftstoffstand im Tank ist sehr niedrig oder fast Null;
der Anlernvorgang des Impulsrads nach dem Abklemmen der Batterie wurde nicht
vollständig abgeschlossen.
61

Kontrollleuchte Bedeutung
Reifendruckkontrollsystem TPMS-WARNLEUCHTE
Wenn das Reifendruckkontrollsystem eine Störung aufweist, blinkt die Kontrollleuchte für zirka
1 Minute, wenn die Zündung eingeschaltet ist, und schaltet dann auf Dauerlicht. Kontaktieren
Sie schnellstmöglich das Fiat-Kundendienstnetz. Wenn die Kontrollleuchte aufleuchtet und ein
Warnton ertönt (für zirka 3 Sekunden), ist der Reifendruck eines oder mehrere Reifen zu niedrig.
Die Reifen kontrollieren und auf den angegebenen Reifendruck aufpumpen.
Die Reifendruckkontrolle immer bei kalten Reifen vornehmen. Der Reifendruck ändert sich mit
der Reifentemperatur; vor dem Einstellen des Reifendrucks das Fahrzeug daher 1 Stunde lang
stehen lassen oder nur 1,6 km oder weniger fahren. Wenn der Druck warmer Reifen auf den
Kaltreifendruck eingestellt wird, leuchtet die Kontrollleuchte auf und ertönt der Warnton, wenn
die Reifen abkühlen und der Druck unter den Sollwert abfällt. Eine eingeschaltete Kontrollleuchte
aufgrund eines Reifendruckabfalls durch die niedrige Außentemperatur leuchtet auch weiter,
wenn die Außentemperatur wieder ansteigt. In diesem Fall muss der Reifendruck ebenfalls
eingestellt werden. Wenn die TPMS-Kontrollleuchte einen Reifendruckabfall anzeigt, den
Reifendruck prüfen und einstellen.
Reifen verlieren im Laufen der Zeit Luft und das TPSM-System kann nicht anzeigen, ob die
Reifen mit der Zeit zu weich werden oder ob es sich um eine Reifenpanne handelt. Wenn einer
der vier Reifen einen zu niedrigen Druck aufweist, ist dies eine Fehleranzeige; lassen Sie das
Fahrzeug langsam von Jemanden vorfahren und kontrollieren Sie den Reifen auf Schnitte oder
Metallstücke im Mantel oder in der Flanke. Träufeln Sie etwas Wasser auf den Ventilschaft und
stellen Sie fest, ob Blasen auf ein fehlerhaftes Ventil hinweisen. Lecks erfordern mehr als ein
einfaches Aufpumpen der Reifen, Luftverluste sind gefährlich: übergeben Sie das Fahrzeug
Ihrem FIAT-Händler, der über die notwendige Ausrüstung für die Instandsetzung von Reifen und
TPSM-Systemen verfügt, und bestellen Sie den besten Ersatzreifen für Ihr Fahrzeug.
63) 64)
62
KENNTNIS DER INSTRUMENTENTAFEL
