2018 FIAT 124 SPIDER Betriebsanleitung (in German)

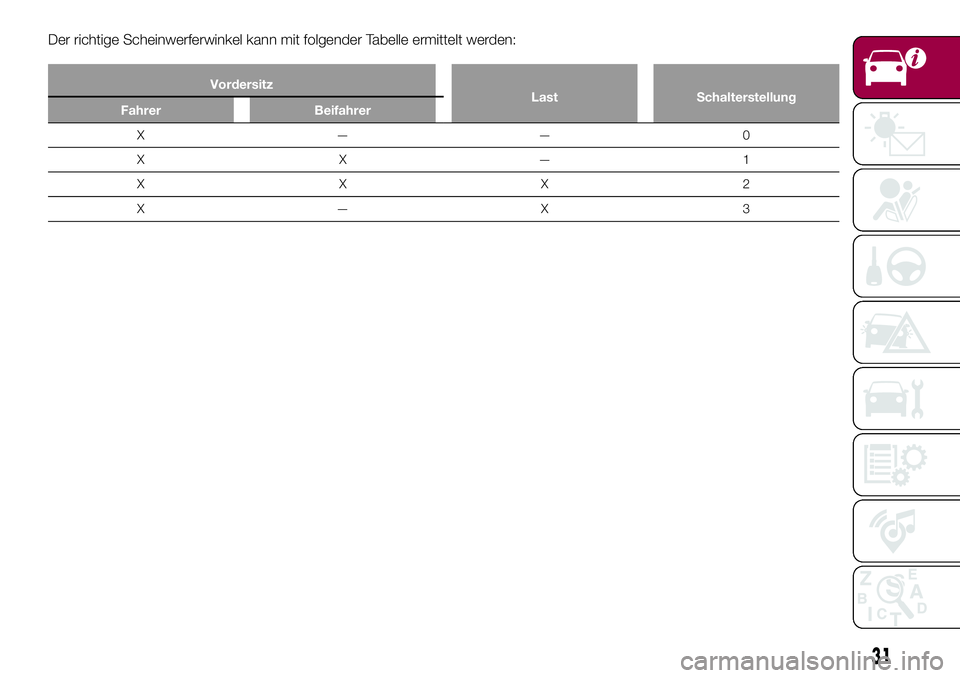

Der richtige Scheinwerferwinkel kann mit folgender Tabelle ermittelt werden:
Vordersitz
Last Schalterstellung
Fahrer Beifahrer
X——0
XX—1
XXX2
X—X 3
31

SCHEIBENWISCHER/
SCHEIBENWASCH
ANLAGE
42) 43) 44)
8) 9) 10) 11)
Die Zündung muss eingeschaltet sein,
um die Scheibenwischer benutzen zu
können.
WINDSCHUTZSCHEIBEN
WISCHER
Die Wischer 1 Abb. 21 einschalten,
indem Sie den Hebel nach oben oder
unten drücken.
Mit Intervallwischern
Schalterstellungen:
oderMIST: Betrieb beim
Ziehen des Hebels;
OFF: Halt;
---oderINT: Intervallfunktion;
—oderLO: langsamer Betrieb;
=oderHI: schneller Betrieb.
Variable Intervallwischer
Den Hebel auf Intervallfunktion stellen
und durch Drehen des Rings 1 das
Intervall-Timing wählen.
Mit automatischer
Wischersteuerung
Schalterstellungen:
oderMIST: Betrieb beim
Ziehen des Hebels;
OFF: Halt;
AUTO: automatische Steuerung;
—oderLO: langsamer Betrieb;
=oderHI: schneller Betrieb.
Automatische Wischerregelung
Wenn der Wischer auf die Position
AUTOgestellt ist, erkennt der
Regensensor die Niederschlagsmenge
auf der Windschutzscheibe und
schaltet die Wischer automatisch ein
und aus (Aus/Intervall/langsam/schnell).
Einstellen der
Regensensorempfindlichkeit
Die Empfindlichkeit des Regensensors
kann durch Drehen des Schalters auf
dem Wischerhebel eingestellt werden.
Drehen Sie aus der (mittleren)
Normalstellung den Schalter 1
Abb. 21 nach unten, um die
Empfindlichkeit (+) zu erhöhen(schnelleres Ansprechen) oder nach
oben für geringere Empfindlichkeit (-)
(langsameres Ansprechen).
Wenn sich der Wischer in der Stellung
AUTObefindet und die Zündung ist
eingeschaltet, können die Wischer in
folgenden Fällen automatisch aktiviert
werden:
die Windschutzscheibe oberhalb des
Regensensor wird berührt oder mit
einem Tuch abgewischt;
die Windschutzscheibe wird innen
oder außen mit der Hand berührt oder
von einem Gegenstand getroffen.
Wird der automatische Wischerhebel
beim Fahren vonOFFaufAUTO
gestellt, werden die
Windschutzscheibenwischer einmal
aktiviert, danach wischen sie in
Funktion der Regenintensität.
Die automatische Wischersteuerung
könnte nicht funktionieren, wenn die
Temperatur des Regensensors niedriger
als ca. -10 °C oder höher als ca. 85°C
ist.
Wenn die Windschutzscheibe mit
wasserabweisenden Mitteln besprüht
wird, kann der Regensensor eventuell
nicht die Regenintensität richtig
erkennen und die automatische
Wischersteuerung arbeitet fehlerhaft.
Wenn Schmutz oder Fremdkörper (wie
Eis oder salzhaltige Stoffe) an der
2105030101-122-001
32
ÜBERSICHT ÜBER DAS FAHRZEUG

Windschutzscheibe oberhalb des
Regensensor haften oder die Scheibe
vereist ist, können sich die Wischer
automatisch einschalten.
Sind die Wischer nicht in der Lage,
Schmutz, Eis oder Fremdkörper zu
entfernen, wird die automatische
Wischersteuerung abgeschaltet. In
diesem Fall den Wischerhebel auf die
langsame oder schnelle Wischerstufe
für Handbetrieb stellen oder Eis,
Schmutz und Fremdkörper von Hand
entfernen, um den automatischen
Wischerbetrieb wieder herzustellen.
ZUR BEACHTUNG Da schweres Eis
und Schnee die Wischerblätter
blockieren können, ist der
Wischermotor gegen Ausfall,
Überhitzung und mögliches Feuer
durch einen Schutzschalter
abgesichert. Die Vorrichtung schaltet
den Wischerbetrieb für 5 Minuten ab. In
diesem Fall den Wischerschalter
abschalten, das Fahrzeug neben der
Straße anhalten und Schnee und Eis
entfernen. Nach 5 Minuten die Wischer
wieder einschalten, die normal
funktionieren müssen. Sollte dies nicht
der Fall sein, schnellstmöglich einen
Fiat-Händler aufsuchen. Fahren Sie auf
die Straßenseite und parken Sie neben
der Straße. Warten Sie ab, dass sichdas Wetter bessert und Sie ohne
Wischer fahren können.
WINDSCHUTZSCHEIBEN
WASCHANLAGE
Den Hebel zu sich heranziehen und in
dieser Stellung halten, um die
Waschflüssigkeit auf die Scheibe zu
sprühen.
Wenn der Wischerhebel in Stellung
OFFoder in Intervallwischen/AUTO
steht, funktionieren die Wischer
kontinuierlich, bis der Hebel losgelassen
wird.
Falls der Wischer nicht funktioniert, den
Waschflüssigkeitsstand kontrollieren. Ist
der Flüssigkeitsstand normal, einen
Fiat-Händler aufsuchen.
Mit Scheinwerferwaschanlage
Bei eingeschalteten Scheinwerfern wird
die Scheinwerferwaschanlageautomatisch nach jeweils fünf
Waschgängen der Windschutzscheibe
aktiviert.SCHEINWERFER
WASCHANLAGE
(falls installiert)
Die Zündung und die Scheinwerfer
müssen eingeschaltet sein.
Die Scheinwerferwaschanlage
Abb. 23 wird automatisch nach jeweils
fünf Waschgängen der
Windschutzscheibe aktiviert. Wenn Sie
die Scheinwerferwaschanlage betätigen
möchten, mit einem Doppelklick den
Wischerhebel antippen.
2204110109-115-001
2304110102-L37-007
33

ZUR BEACHTUNG
42)Den Behälter nur mit
Scheibenwaschflüssigkeit oder reinem
Wasser füllen. Die Verwendung von
Kühlerfrostschutzmittel als Waschflüssigkeit
ist gefährlich. Es verschmutzt die Scheibe,
wenn es auf die Windschutzscheibe
gesprüht wird, beeinträchtigt die Sicht und
kann einen Unfall verursachen.
43)Nur Scheibenwaschflüssigkeit mit
einem Zusatz von Frostschutzmittel bei
Frostgefahr verwenden. Die Benutzung von
Scheibenwaschflüssigkeit ohne
Frostschutzmittel bei Frostwetter ist riskant,
da diese auf der Windschutzscheibe
gefrieren und somit die Sicht behindern
kann, was zu einem Unfall führen kann. Mit
dem Defroster die Windschutzscheibe
ausreichend vorwärmen, bevor Sie
Waschflüssigkeit auf die Scheibe sprühen.
44)Sich vergewissern, dass die Anlage
abgeschaltet ist, bevor Sie die
Windschutzscheibe reinigen.
ZUR BEACHTUNG
8)Verwenden Sie die Scheibenwischer
nicht, um Schnee oder Eis von der
Windschutzscheibe zu entfernen. Dies
könnte zu einer Überlastung der
Scheibenwischer führen, wodurch der
Motorabschalter, der den Betrieb für einige
Sekunden unterbricht, ausgelöst werden
kann. Wenden Sie sich an einen
Fiat-Händler, wenn der Betrieb beim
Neustart des Fahrzeugs nicht wieder
aufgenommen wird.
9)Die Scheibenwischer nicht mit
angehobenen Wischer betreiben.
10)Nicht den Regensensor aktivieren,
wenn das Fahrzeug in einer automatischen
Waschstraße gereinigt wird.
11)Wenn sich Eis auf der
Windschutzscheibe gebildet hat, die Anlage
abschalten.
KLIMAANLAGE
TIPPS FÜR DEN BETRIEB
2)
Die Klimaanlage bei laufendem Motor
einschalten.
Um die Batterie nicht zu entladen, den
Lüfter nicht für längere Zeit laufen
lassen, wenn die Zündung
eingeschaltet und der Motor
abgeschaltet ist.
Alle Hindernisse wie Blätter, Schnee
und Eis von der Motorhaube und den
Lufteinlässen im Kühlergrill entfernen,
um die Effizienz der Anlage zu
verbessern.
Die Klimaanlage einschalten, um die
Scheiben und die Luft zu entfeuchten.
Den Umluft-Modus benutzen, wenn Sie
durch Tunnels fahren oder im Stau
stehen oder die Fahrgastzelle schneller
kühlen möchten.
34
ÜBERSICHT ÜBER DAS FAHRZEUG

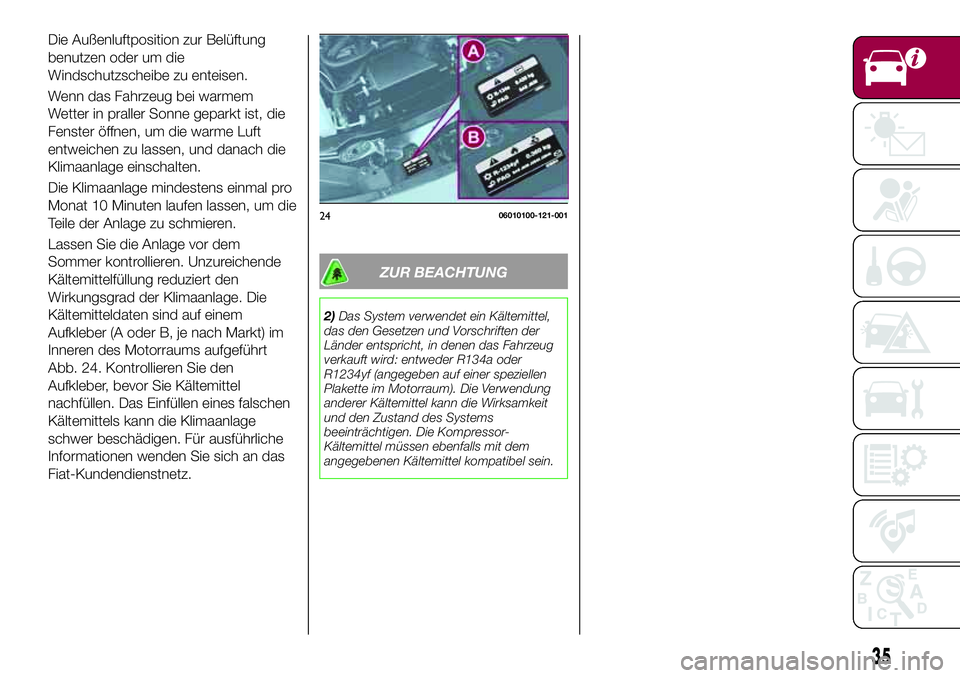

Die Außenluftposition zur Belüftung
benutzen oder um die
Windschutzscheibe zu enteisen.
Wenn das Fahrzeug bei warmem
Wetter in praller Sonne geparkt ist, die
Fenster öffnen, um die warme Luft
entweichen zu lassen, und danach die
Klimaanlage einschalten.
Die Klimaanlage mindestens einmal pro
Monat 10 Minuten laufen lassen, um die
Teile der Anlage zu schmieren.
Lassen Sie die Anlage vor dem
Sommer kontrollieren. Unzureichende
Kältemittelfüllung reduziert den
Wirkungsgrad der Klimaanlage. Die
Kältemitteldaten sind auf einem
Aufkleber (A oder B, je nach Markt) im
Inneren des Motorraums aufgeführt
Abb. 24. Kontrollieren Sie den
Aufkleber, bevor Sie Kältemittel
nachfüllen. Das Einfüllen eines falschen
Kältemittels kann die Klimaanlage
schwer beschädigen. Für ausführliche
Informationen wenden Sie sich an das
Fiat-Kundendienstnetz.
ZUR BEACHTUNG
2)Das System verwendet ein Kältemittel,
das den Gesetzen und Vorschriften der
Länder entspricht, in denen das Fahrzeug
verkauft wird: entweder R134a oder
R1234yf (angegeben auf einer speziellen
Plakette im Motorraum). Die Verwendung
anderer Kältemittel kann die Wirksamkeit
und den Zustand des Systems
beeinträchtigen. Die Kompressor-
Kältemittel müssen ebenfalls mit dem
angegebenen Kältemittel kompatibel sein.
2406010100-121-001
35

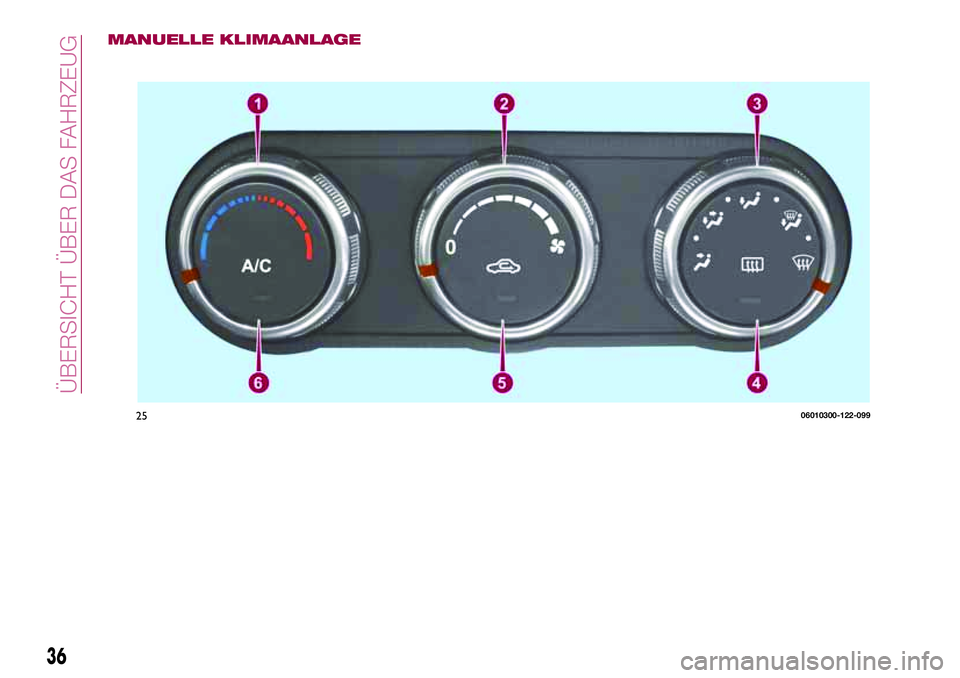

MANUELLE KLIMAANLAGE
2506010300-122-099
36
ÜBERSICHT ÜBER DAS FAHRZEUG

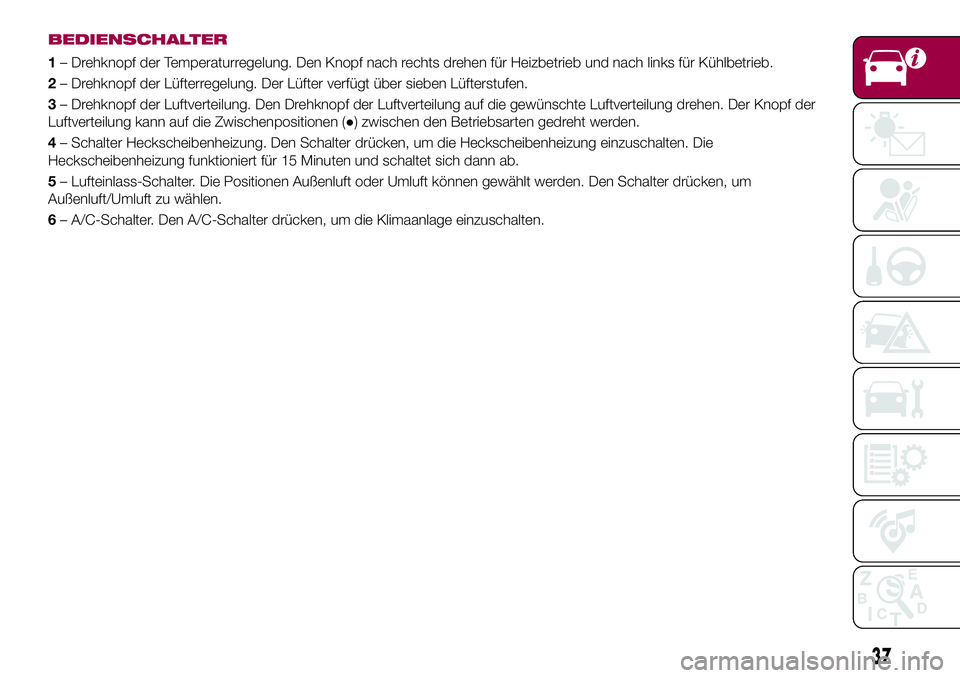

BEDIENSCHALTER
1– Drehknopf der Temperaturregelung. Den Knopf nach rechts drehen für Heizbetrieb und nach links für Kühlbetrieb.
2– Drehknopf der Lüfterregelung. Der Lüfter verfügt über sieben Lüfterstufen.
3– Drehknopf der Luftverteilung. Den Drehknopf der Luftverteilung auf die gewünschte Luftverteilung drehen. Der Knopf der
Luftverteilung kann auf die Zwischenpositionen (●) zwischen den Betriebsarten gedreht werden.
4– Schalter Heckscheibenheizung. Den Schalter drücken, um die Heckscheibenheizung einzuschalten. Die
Heckscheibenheizung funktioniert für 15 Minuten und schaltet sich dann ab.
5– Lufteinlass-Schalter. Die Positionen Außenluft oder Umluft können gewählt werden. Den Schalter drücken, um
Außenluft/Umluft zu wählen.
6– A/C-Schalter. Den A/C-Schalter drücken, um die Klimaanlage einzuschalten.
37

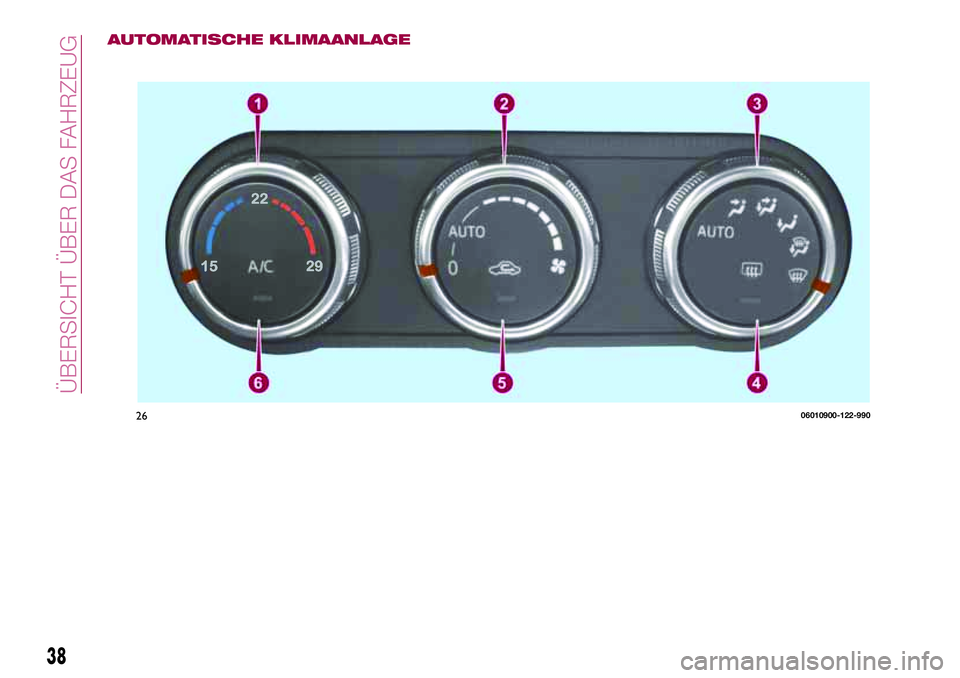

AUTOMATISCHE KLIMAANLAGE
2606010900-122-990
38
ÜBERSICHT ÜBER DAS FAHRZEUG
