2018 FIAT 124 SPIDER Betriebsanleitung (in German)

Bremsleuchten / Schlussleuchten
Wenden Sie sich für den Austausch
dieser Leuchten an das Fiat-
Servicenetz.
Seitliche Fahrtrichtungsanzeiger
Gehen Sie wie folgt vor:
Sicherstellen, dass Zündung und
Scheinwerfer aus sind;
Vor dem Auswechseln der rechten
Glühlampe den Motor starten, das
Lenkrad bis zum Anschlag nach rechts
drehen und danach den Motor wieder
abstellen. Vor dem Auswechseln der
linken Glühlampe das Lenkrad
sinngemäß nach links drehen;
Die Halter an den fünf Punkten 1
Abb. 110 entfernen und den
Staubschutz teilweise zurückschlagen;
Durch Fingerdrücken auf die
Arretierung am Lampensockelstecker
und anschließendes Ziehen denelektrischen Anschluss von der Lampe
trennen;
Die Einheit 2 Abb. 111 durch
Fingerdrücken auf die Arretierung an
der Einheit und Ziehen nach vorne
entfernen. Die Einheit in die innere
Sicherung 3 Abb. 112 drücken und die
Gruppe nach außen ziehen;
Das Gerät 4 anheben, die Einheit
entfernen und den neuen seitlichen
Fahrtrichtungsanzeiger in umgekehrter
Reihenfolge des Entfernungsvorgangs
einsetzen.
10907031501-208-002
11008020499-000-011
11107031501-210-001
11207031501-211-001
143

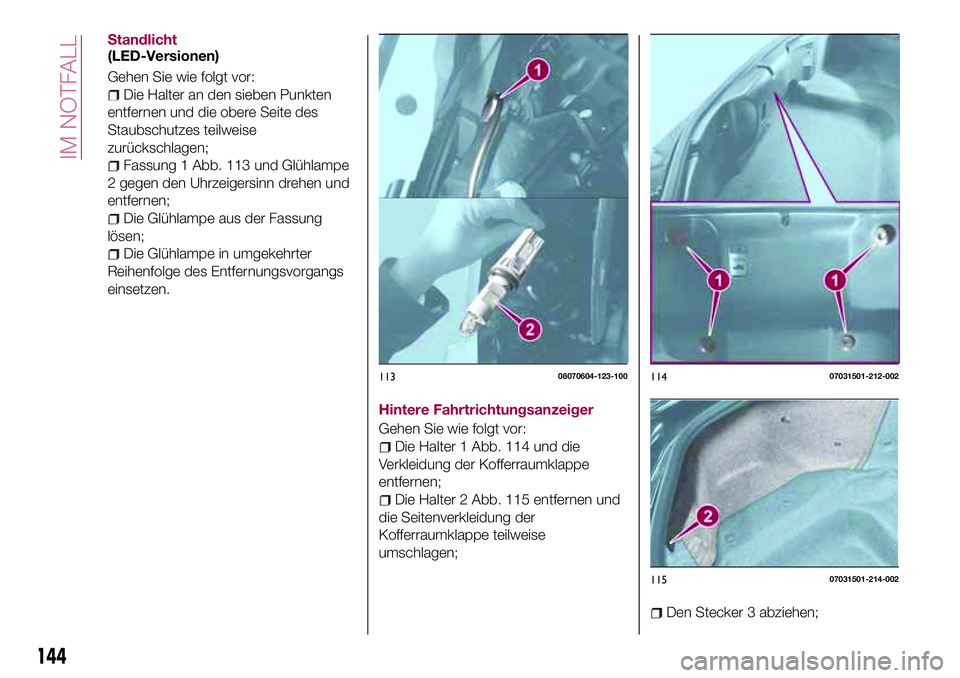

Standlicht
(LED-Versionen)
Gehen Sie wie folgt vor:
Die Halter an den sieben Punkten
entfernen und die obere Seite des
Staubschutzes teilweise
zurückschlagen;
Fassung 1 Abb. 113 und Glühlampe
2 gegen den Uhrzeigersinn drehen und
entfernen;
Die Glühlampe aus der Fassung
lösen;
Die Glühlampe in umgekehrter
Reihenfolge des Entfernungsvorgangs
einsetzen.
Hintere Fahrtrichtungsanzeiger
Gehen Sie wie folgt vor:
Die Halter 1 Abb. 114 und die
Verkleidung der Kofferraumklappe
entfernen;
Die Halter 2 Abb. 115 entfernen und
die Seitenverkleidung der
Kofferraumklappe teilweise
umschlagen;
Den Stecker 3 abziehen;
11308070604-123-10011407031501-212-002
11507031501-214-002
144
IM NOTFALL

Die zwei Muttern 5 Abb. 117 und die
Schraube 4 entfernen;
Die Einheit 6 Abb. 118 nach hinten
ziehen, um sie zu entfernen;
Fassung und Glühlampe 7
Abb. 119 gegen den Uhrzeigersinn
drehen und entfernen.
Rückfahrlicht /
Nebelschlussleuchte
Gehen Sie wie folgt vor:
Sicherstellen, dass Zündung und
Scheinwerfer aus sind;
Durch Fingerdrücken auf die
Arretierung am Lampensockelstecker
und anschließendes Ziehen den
elektrischen Anschluss von der Lampe
trennen;
Fassung und Glühlampeneinheit
gegen den Uhrzeigersinn drehen und
entfernen: 1 Abb. 120 = Rückfahrlicht /
2 = Nebelschlussleuchte;
Die Glühlampe aus der Fassung
lösen;
Die Glühlampe in umgekehrter
Reihenfolge des Entfernungsvorgangs
einsetzen.

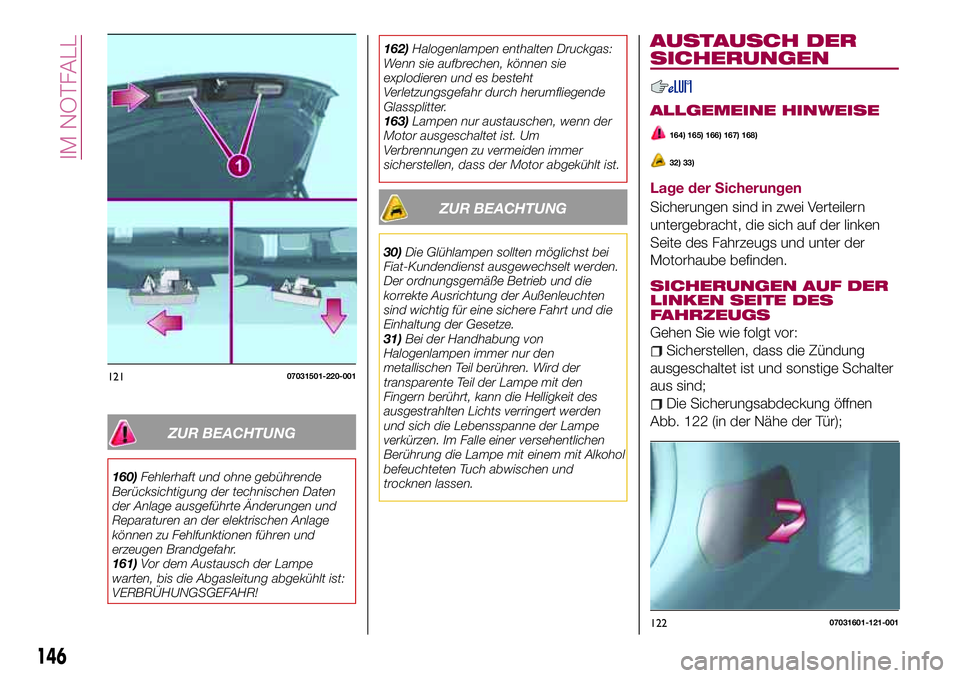

Kennzeichenleuchte
Gehen Sie wie folgt vor:
Sicherstellen, dass Zündung und
Scheinwerfer aus sind;
Die Einheit 1 Abb. 121 wie in der
Abbildung dargestellt verschieben und
entfernen.
Den elektrischen Stecker von der
Einheit entfernen;
Die neue Einheit in umgekehrter
Reihenfolge des Ausbauvorgangs
einsetzen.
11607031501-213-002
11707031501-215-001
11807031501-216-001
11907031501-203-002
12008020499-000-012
145

ZUR BEACHTUNG
160)Fehlerhaft und ohne gebührende
Berücksichtigung der technischen Daten
der Anlage ausgeführte Änderungen und
Reparaturen an der elektrischen Anlage
können zu Fehlfunktionen führen und
erzeugen Brandgefahr.
161)Vor dem Austausch der Lampe
warten, bis die Abgasleitung abgekühlt ist:
VERBRÜHUNGSGEFAHR!162)Halogenlampen enthalten Druckgas:
Wenn sie aufbrechen, können sie
explodieren und es besteht
Verletzungsgefahr durch herumfliegende
Glassplitter.
163)Lampen nur austauschen, wenn der
Motor ausgeschaltet ist. Um
Verbrennungen zu vermeiden immer
sicherstellen, dass der Motor abgekühlt ist.
ZUR BEACHTUNG
30)Die Glühlampen sollten möglichst bei
Fiat-Kundendienst ausgewechselt werden.
Der ordnungsgemäße Betrieb und die
korrekte Ausrichtung der Außenleuchten
sind wichtig für eine sichere Fahrt und die
Einhaltung der Gesetze.
31)Bei der Handhabung von
Halogenlampen immer nur den
metallischen Teil berühren. Wird der
transparente Teil der Lampe mit den
Fingern berührt, kann die Helligkeit des
ausgestrahlten Lichts verringert werden
und sich die Lebensspanne der Lampe
verkürzen. Im Falle einer versehentlichen
Berührung die Lampe mit einem mit Alkohol
befeuchteten Tuch abwischen und
trocknen lassen.
AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINE HINWEISE
164) 165) 166) 167) 168)
32) 33)
Lage der Sicherungen
Sicherungen sind in zwei Verteilern
untergebracht, die sich auf der linken
Seite des Fahrzeugs und unter der
Motorhaube befinden.
SICHERUNGEN AUF DER
LINKEN SEITE DES
FAHRZEUGS
Gehen Sie wie folgt vor:
Sicherstellen, dass die Zündung
ausgeschaltet ist und sonstige Schalter
aus sind;
Die Sicherungsabdeckung öffnen
Abb. 122 (in der Nähe der Tür);
12107031501-220-001
12207031601-121-001
146
IM NOTFALL

Die Befestigungsklammer
zusammendrücken und die
Schutzabdeckung entfernen;
Die Sicherung gerade mit dem
Sicherungszieher herausziehen, der
sich im Sicherungsblock im Motorraum
befindet Abb. 123;
Die Sicherung überprüfen und
ersetzen, falls sie durchgebrannt ist;
Eine neue Sicherung mit dem
gleichen Amperewert einsetzen und
sicherstellen, dass sie fest sitzt. Wenn
sie nicht fest sitzt, das Fiat-
Kundendienstnetz kontaktieren. Wenn
keine Ersatzsicherungen vorrätig sind,
eine mit dem gleichen Amperewert von
einem Stromkreis ausleihen, der nicht
für den Fahrzeugbetrieb wichtig ist, zum
Beispiel den AUDIO- oder
STECKDOSEN-Stromkreis;
Die Abdeckung wieder einsetzen und
sicherstellen, dass sie fest eingebaut
ist.
ZUR BEACHTUNG Eine Sicherung
immer mit einer Original-FCA-Sicherung
oder einer gleichwertigen mit
demselben Amperewert ersetzen. Die
elektrische Anlage könnte sonst
beschädigt werden.
SICHERUNGEN UNTER
DER MOTORHAUBE
Sicherstellen, dass die Zündung
ausgeschaltet ist und sonstige Schalter
aus sind, dann die Abdeckung vom
Sicherungsblock entfernen. Wenn die
Verriegelung mit zu viel Gewalt geöffnet
wird, kann die Abdeckung des
Sicherungsblocks beim Abnehmen in
Kontakt mit dem Rahmen kommen und
zerkratzt werden.
Beim Entfernen der Abdeckung diese
langsam nach folgender
Vorgehensweise abnehmen:
Die rückwärtige Verriegelung 1
Abb. 124 durch Herunterdrücken des
vorderen Verschlusses mit den Fingern
lösen;
Den vorderen Verschluss entfernen
und gleichzeitig das Vorderteil der
Abdeckung 2 anheben;
Die Abdeckung beim Anheben nach
hinten schieben und entfernen;
Wenn eine andere als die
Hauptsicherung durchgebrannt ist,
diese mit einer neuen mit dem gleichen
Amperewert ersetzen;
Die Abdeckung wieder einsetzen und
sicherstellen, dass sie fest eingebaut
ist.
12307031601-122-001
12407031601-123-001
147

SICHERUNGSBLOCK (MOTORRAUM)
12507031602-121-001
148
IM NOTFALL

BESCHREIBUNGSICHERUNGS
LEISTUNGGESCHÜTZTE BAUGRUPPE
F03 HUPE2 7,5 A Hupe
F06 — — —
F07 INNENAUSSTATTUNG 15 A Deckenleuchte
F09 AUDIO2 15 A Audiosystem
F10 METER1 10 A Kombi-Instrument
F11 SRS1 7,5 A Air Bag
F12 — — —
F13 RADIO 7,5 A Audiosystem
F17 AUDIO1 25 A Audiosystem
F18 A/C MAG 7,5 A Klimaanlage
F20 AT 15 A Getriebesteuergerät (soweit vorhanden)
F21 D SPERRE 25 A Elektrische Türverriegelung
F22 H/L RH 20 A Scheinwerfer (RH)
F24 HECK 20 A Rückleuchten/Kennzeichenleuchte/Positionslichter
F25 TAGFAHRLICHT 15 A Tagfahrlicht
F26 RAUM 25 A Deckenleuchte
F27 NEBEL 15 A Nebelscheinwerfer
F28 H/REINIG 20 A Scheinwerferwischer (soweit vorhanden)
F29 STOPP 10 A Bremslichter/Nebelschlussleuchte (soweit vorhanden)
F30 HUPE 15 A Hupe
F31 H/L LH 20 A Scheinwerfer (LH)
F33 GEFAHR 15 A Warnblinker/Fahrtrichtungsanzeiger
149

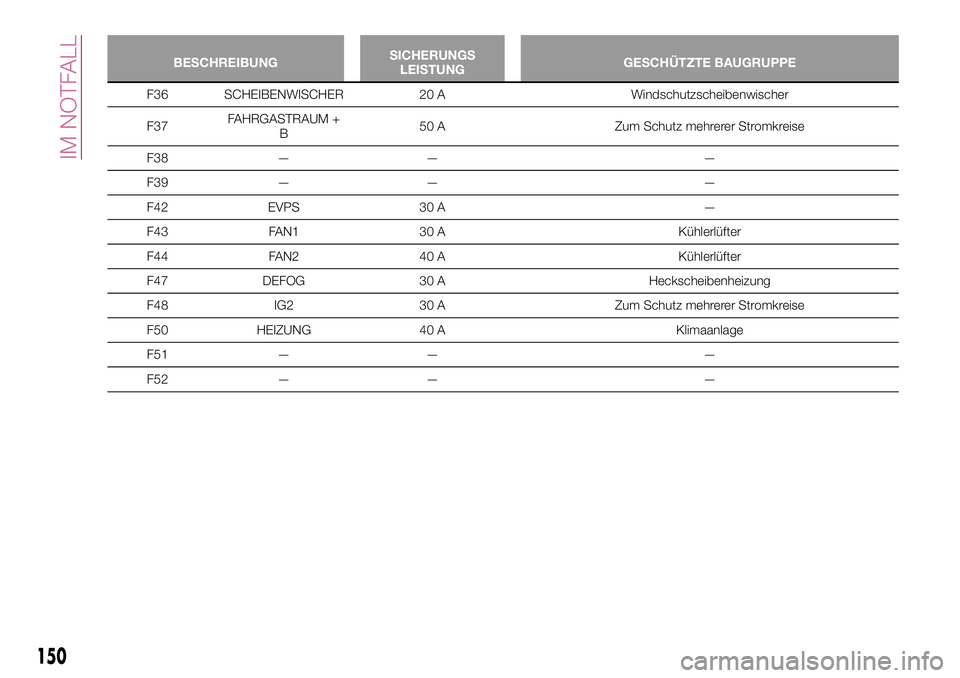

BESCHREIBUNGSICHERUNGS
LEISTUNGGESCHÜTZTE BAUGRUPPE
F36 SCHEIBENWISCHER 20 A Windschutzscheibenwischer
F37FAHRGASTRAUM +
B50 A Zum Schutz mehrerer Stromkreise
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Kühlerlüfter
F44 FAN2 40 A Kühlerlüfter
F47 DEFOG 30 A Heckscheibenheizung
F48 IG2 30 A Zum Schutz mehrerer Stromkreise
F50 HEIZUNG 40 A Klimaanlage
F51 — — —
F52 — — —
150
