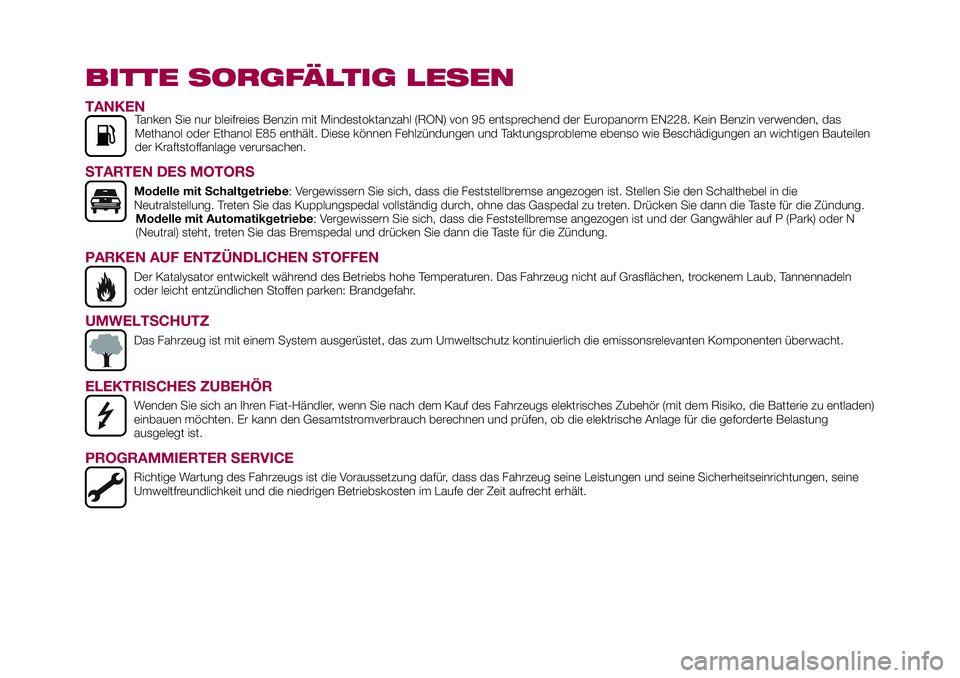

BITTE SORGFÄLTIG LESEN
TANKENTanken Sie nur bleifreies Benzin mit Mindestoktanzahl (RON) von 95 entsprechend der Europanorm EN228. Kein Benzin verwenden, das
Methanol oder Ethanol E85 enthält. Diese können Fehlzündungen und Taktungsprobleme ebenso wie Beschädigungen an wichtigen Bauteilen
der Kraftstoffanlage verursachen.
STARTEN DES MOTORS
Modelle mit Schaltgetriebe: Vergewissern Sie sich, dass die Feststellbremse angezogen ist. Stellen Sie den Schalthebel in die
Neutralstellung. Treten Sie das Kupplungspedal vollständig durch, ohne das Gaspedal zu treten. Drücken Sie dann die Taste für die Zündung.
Modelle mit Automatikgetriebe: Vergewissern Sie sich, dass die Feststellbremse angezogen ist und der Gangwähler auf P (Park) oder N
(Neutral) steht, treten Sie das Bremspedal und drücken Sie dann die Taste für die Zündung.
PARKEN AUF ENTZÜNDLICHEN STOFFEN
Der Katalysator entwickelt während des Betriebs hohe Temperaturen. Das Fahrzeug nicht auf Grasflächen, trockenem Laub, Tannennadeln
oder leicht entzündlichen Stoffen parken: Brandgefahr.
UMWELTSCHUTZ
Das Fahrzeug ist mit einem System ausgerüstet, das zum Umweltschutz kontinuierlich die emissonsrelevanten Komponenten überwacht.
ELEKTRISCHES ZUBEHÖR
Wenden Sie sich an Ihren Fiat-Händler, wenn Sie nach dem Kauf des Fahrzeugs elektrisches Zubehör (mit dem Risiko, die Batterie zu entladen)
einbauen möchten. Er kann den Gesamtstromverbrauch berechnen und prüfen, ob die elektrische Anlage für die geforderte Belastung
ausgelegt ist.
PROGRAMMIERTER SERVICE
Richtige Wartung des Fahrzeugs ist die Voraussetzung dafür, dass das Fahrzeug seine Leistungen und seine Sicherheitseinrichtungen, seine
Umweltfreundlichkeit und die niedrigen Betriebskosten im Laufe der Zeit aufrecht erhält.

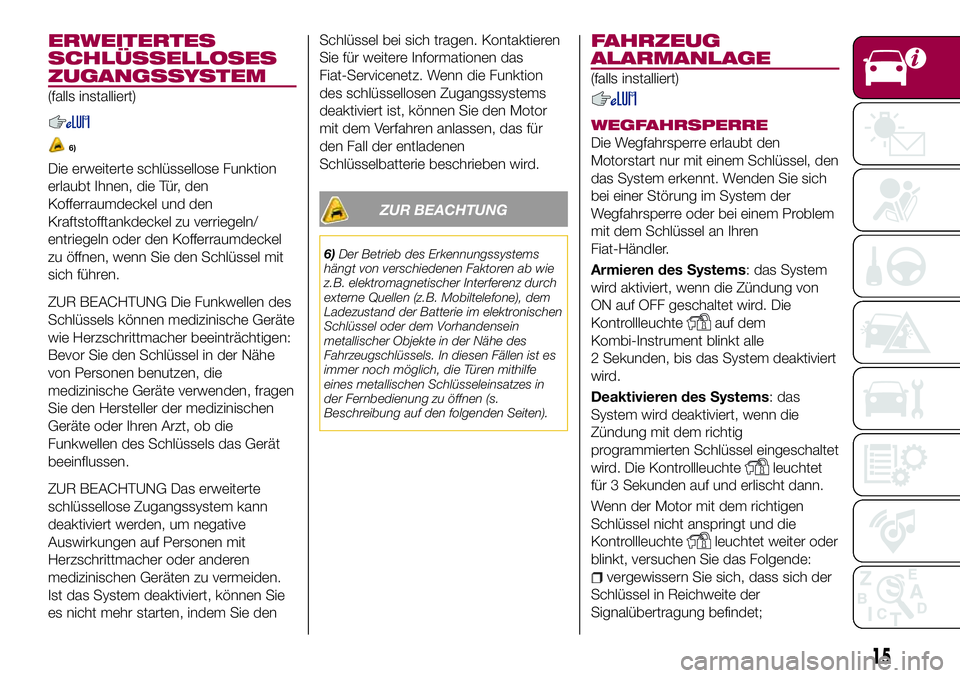

ERWEITERTES
SCHLÜSSELLOSES
ZUGANGSSYSTEM
(falls installiert)
6)
Die erweiterte schlüssellose Funktion
erlaubt Ihnen, die Tür, den
Kofferraumdeckel und den
Kraftstofftankdeckel zu verriegeln/
entriegeln oder den Kofferraumdeckel
zu öffnen, wenn Sie den Schlüssel mit
sich führen.
ZUR BEACHTUNG Die Funkwellen des
Schlüssels können medizinische Geräte
wie Herzschrittmacher beeinträchtigen:
Bevor Sie den Schlüssel in der Nähe
von Personen benutzen, die
medizinische Geräte verwenden, fragen
Sie den Hersteller der medizinischen
Geräte oder Ihren Arzt, ob die
Funkwellen des Schlüssels das Gerät
beeinflussen.
ZUR BEACHTUNG Das erweiterte
schlüssellose Zugangssystem kann
deaktiviert werden, um negative
Auswirkungen auf Personen mit
Herzschrittmacher oder anderen
medizinischen Geräten zu vermeiden.
Ist das System deaktiviert, können Sie
es nicht mehr starten, indem Sie denSchlüssel bei sich tragen. Kontaktieren
Sie für weitere Informationen das
Fiat-Servicenetz. Wenn die Funktion
des schlüssellosen Zugangssystems
deaktiviert ist, können Sie den Motor
mit dem Verfahren anlassen, das für
den Fall der entladenen
Schlüsselbatterie beschrieben wird.
ZUR BEACHTUNG
6)Der Betrieb des Erkennungssystems
hängt von verschiedenen Faktoren ab wie
z.B. elektromagnetischer Interferenz durch
externe Quellen (z.B. Mobiltelefone), dem
Ladezustand der Batterie im elektronischen
Schlüssel oder dem Vorhandensein
metallischer Objekte in der Nähe des
Fahrzeugschlüssels. In diesen Fällen ist es
immer noch möglich, die Türen mithilfe
eines metallischen Schlüsseleinsatzes in
der Fernbedienung zu öffnen (s.
Beschreibung auf den folgenden Seiten).
FAHRZEUG
ALARMANLAGE
(falls installiert)
WEGFAHRSPERRE
Die Wegfahrsperre erlaubt den
Motorstart nur mit einem Schlüssel, den
das System erkennt. Wenden Sie sich
bei einer Störung im System der
Wegfahrsperre oder bei einem Problem
mit dem Schlüssel an Ihren
Fiat-Händler.
Armieren des Systems: das System
wird aktiviert, wenn die Zündung von
ON auf OFF geschaltet wird. Die
Kontrollleuchte
auf dem
Kombi-Instrument blinkt alle
2 Sekunden, bis das System deaktiviert
wird.
Deaktivieren des Systems: das
System wird deaktiviert, wenn die
Zündung mit dem richtig
programmierten Schlüssel eingeschaltet
wird. Die Kontrollleuchte
leuchtet
für 3 Sekunden auf und erlischt dann.
Wenn der Motor mit dem richtigen
Schlüssel nicht anspringt und die
Kontrollleuchte
leuchtet weiter oder
blinkt, versuchen Sie das Folgende:
vergewissern Sie sich, dass sich der
Schlüssel in Reichweite der
Signalübertragung befindet;
15

DISPLAY-MELDUNGEN(Versionen mit Radio 7”)
Wenn eine Meldung auf dem mittleren
Display angezeigt wird, treffen Sie
(überlegt) die für eingeblendete
Meldung geeigneten Maßnahmen.
Wenn die folgenden Meldungen auf
dem mittleren Display angezeigt
werden, liegt eine Störung des
Fahrzeugsystems vor:
Hohe Motorkühlmitteltemperatur:
besagt, dass die
Motorkühlmitteltemperatur zu stark
angestiegen ist.
Störung Ladesystem: zeigt eine
Störung der Aufladeanlage an.
Temperaturwarnung: die Meldung
wird eingeblendet, wenn die Temperatur
um das mittlere Display zu hoch ist. In
diesem Fall direkte Sonneneinstrahlung
in die Kabine vermeiden, um die
Temperatur im Inneren oder um das
Display zu verringern.
Stellen Sie das Fahrzeug an einer
sicheren Stelle ab und wenden Sie sich
an einen FIAT-Händler.
EIN WARNTON ERTÖNT
Ein Warnton ertönt in folgenden Fällen:
Licht-An-Warner;
Airbag/Gurtstraffer;
Aktive Haube (falls installiert)
Zündung nicht ausgeschaltet
(STOPP);
Schlüssel abgezogen;
Anforderungsschalter
funktionsuntüchtig (Ausführung mit
erweiterter schlüsselloser Funktion);
Schlüssel im Kofferraum gelassen
(Modelle mit erweiterter schlüsselloser
Türfunktion);
Schlüssel im Fahrzeug gelassen
(Modelle mit erweiterter schlüsselloser
Türfunktion);
Geschwindigkeitswarnung (falls
installiert);
Warnton Reifendruck (falls installiert);
Außentemperatur (falls installiert);
Elektronisches Lenkradschloss;
Geschwindigkeitsbegrenzer (falls
installiert);
Warnung 120 km/h (falls installiert);
ZUR BEACHTUNG
61)Manipulieren Sie nicht das
Airbag-/Gurtstraffersystem und wenden Sie
sich für Service und Reparaturen immer an
das Fiat-Händlernetz. Es ist gefährlich,
selbstständig Servicearbeiten auszuführen
oder die Systeme umzubauen. Die Airbags
und Gurtstraffer können unbeabsichtigt
aktiviert oder deaktiviert werden und
ernsthafte oder tödliche Verletzungen
verursachen.62)Das Fahrzeug nicht fahren, wenn die
Warnleuchte der aktiven Motorhaube
leuchtet oder blinkt. Es ist gefährlich, das
Fahrzeug bei eingeschalteter oder
blinkender Warnleuchte zu fahren; der
Mechanismus der aktiven Motorhaube
könnte nicht auslösen und nicht korrekt
funktionieren, wenn das Fahrzeug gegen
einen Fußgänger prallt.
63)Wenn die TPMS-Warnleuchte leuchtet
oder der Warnton Reifendruck ertönt, die
Geschwindigkeit sofort reduzieren und
plötzliche Bremsmanöver vermeiden. Wenn
die Warnleuchte leuchtet oder blinkt oder
der Warnton Reifendruck ertönt, ist es
gefährlich, das Fahrzeug mit hoher
Geschwindigkeit zu fahren oder plötzliche
Bremsmanöver auszuführen. Das
Fahrverhalten kann sich verschlechtern und
zu einem Unfall führen. Halten Sie an, um
eine Sichtprüfung der Reifen vorzunehmen,
ob es sich um einen Luftverlust oder eine
Reifenpanne handelt, und zu entscheiden,
ob der Reifen genug Luft enthält, um bis zu
einem Fiat-Händler oder einer
Reifenreparaturwerkstatt zu fahren und den
Reifen aufpumpen und das System
überprüfen zu lassen.
64)Nie TPSM-Warnleuchte missachten. Es
ist gefährlich, die Warnleuchte nicht zu
beachten, auch wenn Sie wissen, um was
es sich handelt. Lassen Sie die Ursache so
schnell wie möglich untersuchen, bevor sie
zu einer ernsthaften Störung wird, die zu
einem Ausfall oder einem gefährlichen
Unfall führen kann.
69

und Räder nicht zu einer Störung des
TPMS-Systems geführt hat.
ZUR BEACHTUNG Zur Vermeidung
falscher Anzeigen führt das System
einige Proben durch, bevor es eine
Störung meldet. Es wird daher nicht
sofort eine schnelle
Reifendruckabnahme oder Reifenpanne
erkennen.
Da das System leichte Änderungen der
Reifenzustände erkennt, erfolgt die
zeitliche Warnung in den folgenden
Fällen schneller oder langsamer.
Größe, Hersteller und Reifentyp
weichen von den technischen Daten
ab;
die Größe, der Hersteller oder der
Typ eines Reifens ist verschieden von
denen der anderen oder der Verschleiß
der einzelnen Reifen ist sehr
unterschiedlich;
ein Notlaufreifen (soweit vorhanden),
ein spikeloser Reifen, ein M&S-Reifen
oder Schneeketten werden benutzt;
ein Ersatzreifen ist aufgezogen (die
Kontrollleuchte des
Reifendruckkontrollsystems blinkt und
zeigt dann Dauerlicht);
ein Reifen ist mit dem Notlaufreifenkit
repariert worden;
der Reifendruck ist weitaus höher als
der vorgegebene Druck oder der
Reifendruck ist plötzlich durch einenReifenplatzer abgefallen;
die Fahrzeuggeschwindigkeit ist
geringer als 15 km/h (oder das
Fahrzeug steht) oder die Fahrzeit
beträgt weniger als 5 Minuten;
das Fahrzeug fährt auf einer sehr
holprigen oder glatten vereisten Straße;
hartes Lenken oder wiederholtes
Beschleunigen/Abbremsen wie z. B. auf
kurvenreichen Straßen;
Belastung eines einzelnen Reifens
durch Laden schweren Gepäcks nur
auf einer Fahrzeugseite;
die Systeminitialisierung ist nicht mit
den vorgegebenen Druckwerten
ausgeführt worden.
Systemfehlermeldung
Wenn die TPMS-Kontrollleuchte blinkt,
kann eine Systemstörung vorliegen.
Wenden Sie sich an das
Fiat-Servicenetz.
Eine Systemfehlermeldung kann in
folgenden Fälle erscheinen:
Wenn in Fahrzeugnähe eine
Vorrichtung oder ein Gerät benutzt wird,
das dieselbe Funkfrequenz wie die
Reifendrucksensoren benutzt;
wenn ein Metallgerät wie ein
nicht-originales Navigationssystem in
der Nähe der Mitte des Armaturenbretts
eingebaut ist, das die Funksignale von
dem Reifendrucksensor an den
Empfänger unterbrechen kann;
wenn die folgenden Geräte benutzt
werden, die Störungen der
Funkübertragung an den Empfänger
verursachen können;
ein digitales Gerät wie ein PC;
ein Stromrichter wie zum Beispiel ein
GS-WS-Wandler;
wenn zu viel Schnee oder Eis am
Fahrzeug haftet, besonders an den
Rädern;
wenn die Batterien der
Drucksensoren entladen sind;
wenn ein Rad ohne Drucksensor
installiert ist;
wenn Drahtmantelreifen benutzt
werden;
wenn Schneeketten benutzt werden.
Reifen und Felgen
ZUR BEACHTUNG Vermeiden Sie bei
der Kontrolle und Einstellung des
Reifendrucks übermäßigen
Kraftaufwand am Ventilschaft des Rads.
Der Ventilschaft kann beschädigt
werden.
Reifen- und Radwechsel
Das folgende Verfahren versetzt das
TPMS-System in die Lage, einen
eindeutigen Signalcode des
Reifendrucksensors nach einem Reifen-
oder Radwechsel wie beim Wechsel
von Sommer- auf Winterreifen zu
erkennen.
77

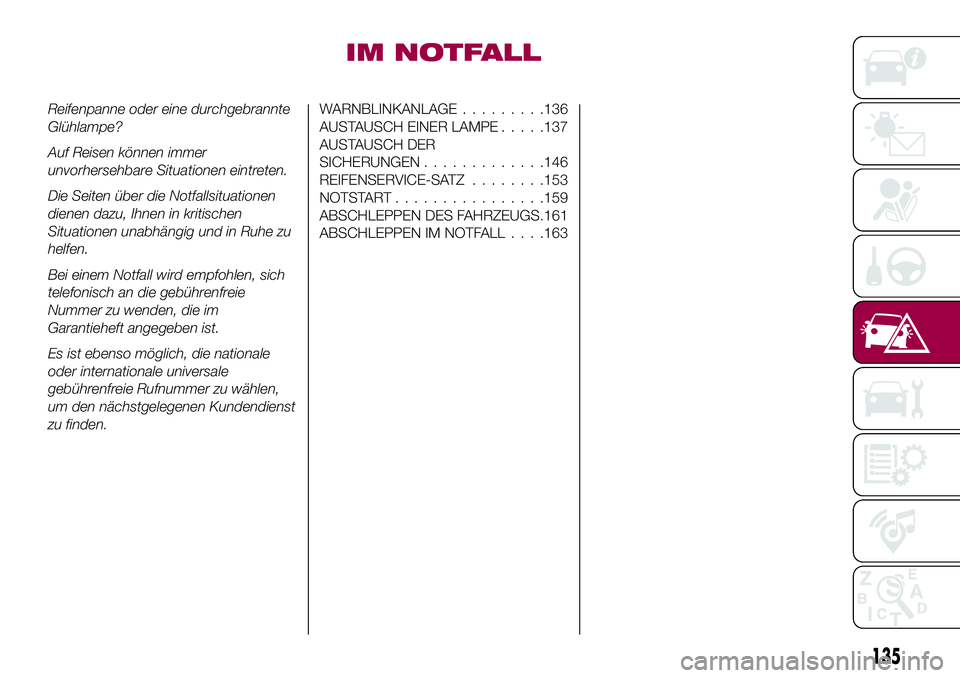

IM NOTFALL
Reifenpanne oder eine durchgebrannte
Glühlampe?
Auf Reisen können immer
unvorhersehbare Situationen eintreten.
Die Seiten über die Notfallsituationen
dienen dazu, Ihnen in kritischen
Situationen unabhängig und in Ruhe zu
helfen.
Bei einem Notfall wird empfohlen, sich
telefonisch an die gebührenfreie
Nummer zu wenden, die im
Garantieheft angegeben ist.
Es ist ebenso möglich, die nationale
oder internationale universale
gebührenfreie Rufnummer zu wählen,
um den nächstgelegenen Kundendienst
zu finden.WARNBLINKANLAGE.........136
AUSTAUSCH EINER LAMPE.....137
AUSTAUSCH DER
SICHERUNGEN.............146
REIFENSERVICE-SATZ........153
NOTSTART................159
ABSCHLEPPEN DES FAHRZEUGS.161
ABSCHLEPPEN IM NOTFALL. . . .163
135

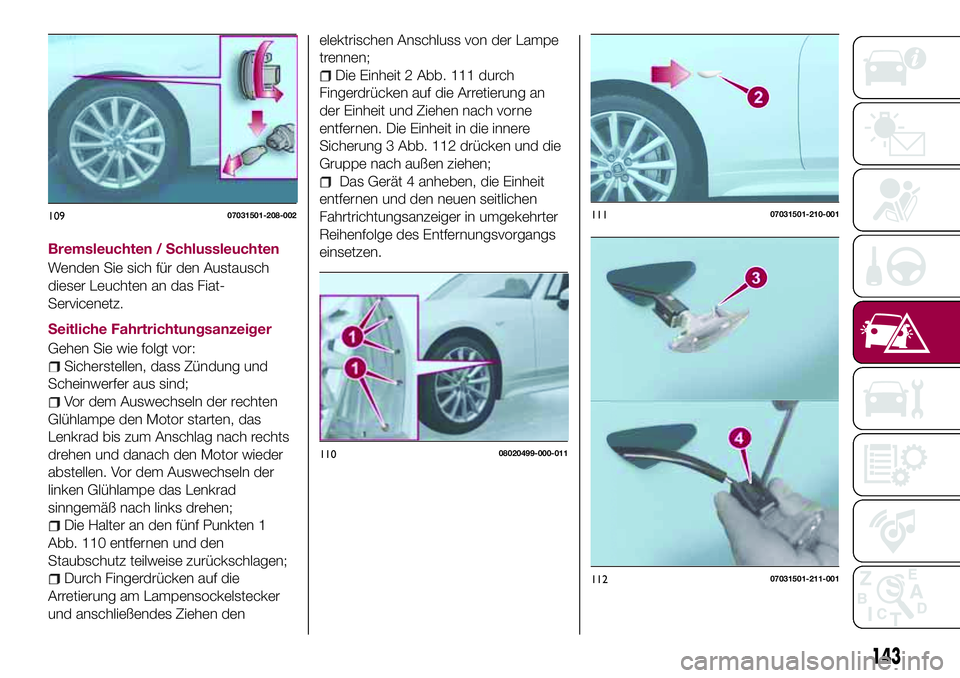

Bremsleuchten / Schlussleuchten
Wenden Sie sich für den Austausch
dieser Leuchten an das Fiat-
Servicenetz.
Seitliche Fahrtrichtungsanzeiger
Gehen Sie wie folgt vor:
Sicherstellen, dass Zündung und
Scheinwerfer aus sind;
Vor dem Auswechseln der rechten
Glühlampe den Motor starten, das
Lenkrad bis zum Anschlag nach rechts
drehen und danach den Motor wieder
abstellen. Vor dem Auswechseln der
linken Glühlampe das Lenkrad
sinngemäß nach links drehen;
Die Halter an den fünf Punkten 1
Abb. 110 entfernen und den
Staubschutz teilweise zurückschlagen;
Durch Fingerdrücken auf die
Arretierung am Lampensockelstecker
und anschließendes Ziehen denelektrischen Anschluss von der Lampe
trennen;
Die Einheit 2 Abb. 111 durch
Fingerdrücken auf die Arretierung an
der Einheit und Ziehen nach vorne
entfernen. Die Einheit in die innere
Sicherung 3 Abb. 112 drücken und die
Gruppe nach außen ziehen;
Das Gerät 4 anheben, die Einheit
entfernen und den neuen seitlichen
Fahrtrichtungsanzeiger in umgekehrter
Reihenfolge des Entfernungsvorgangs
einsetzen.
10907031501-208-002
11008020499-000-011
11107031501-210-001
11207031501-211-001
143

ZUR BEACHTUNG

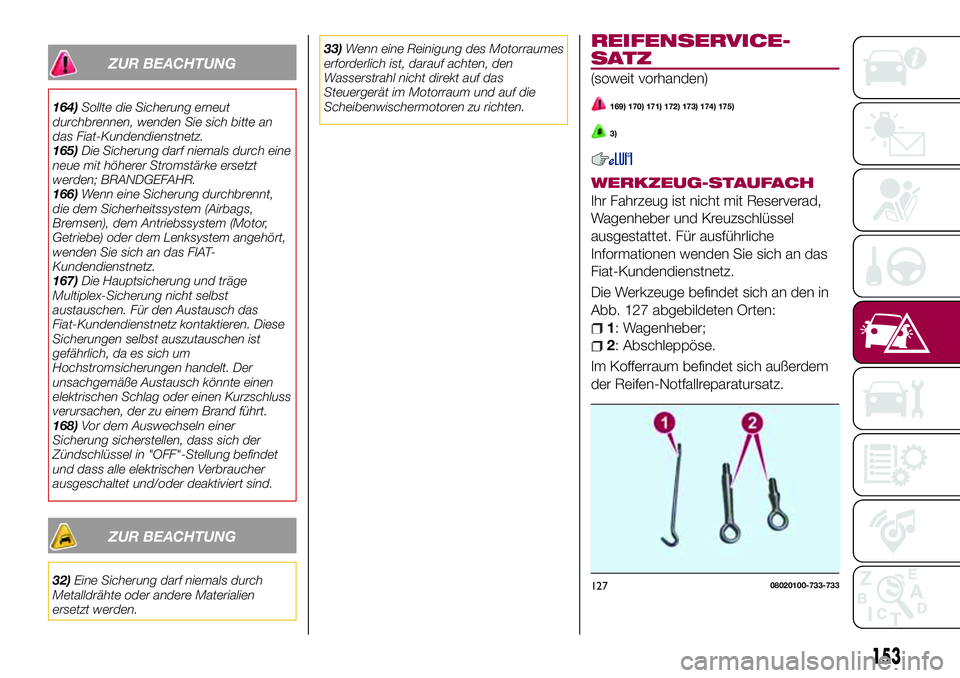

164)Sollte die Sicherung erneut
durchbrennen, wenden Sie sich bitte an
das Fiat-Kundendienstnetz.
165)Die Sicherung darf niemals durch eine
neue mit höherer Stromstärke ersetzt
werden; BRANDGEFAHR.
166)Wenn eine Sicherung durchbrennt,
die dem Sicherheitssystem (Airbags,
Bremsen), dem Antriebssystem (Motor,
Getriebe) oder dem Lenksystem angehört,
wenden Sie sich an das FIAT-
Kundendienstnetz.
167)Die Hauptsicherung und träge
Multiplex-Sicherung nicht selbst
austauschen. Für den Austausch das
Fiat-Kundendienstnetz kontaktieren. Diese
Sicherungen selbst auszutauschen ist
gefährlich, da es sich um
Hochstromsicherungen handelt. Der
unsachgemäße Austausch könnte einen
elektrischen Schlag oder einen Kurzschluss
verursachen, der zu einem Brand führt.
168)Vor dem Auswechseln einer
Sicherung sicherstellen, dass sich der
Zündschlüssel in "OFF"-Stellung befindet
und dass alle elektrischen Verbraucher
ausgeschaltet und/oder deaktiviert sind.
ZUR BEACHTUNG
32)Eine Sicherung darf niemals durch
Metalldrähte oder andere Materialien
ersetzt werden.33)Wenn eine Reinigung des Motorraumes
erforderlich ist, darauf achten, den
Wasserstrahl nicht direkt auf das
Steuergerät im Motorraum und auf die
Scheibenwischermotoren zu richten.
REIFENSERVICE-
SATZ
(soweit vorhanden)
169) 170) 171) 172) 173) 174) 175)
3)
WERKZEUG-STAUFACH
Ihr Fahrzeug ist nicht mit Reserverad,
Wagenheber und Kreuzschlüssel
ausgestattet. Für ausführliche
Informationen wenden Sie sich an das
Fiat-Kundendienstnetz.
Die Werkzeuge befindet sich an den in
Abb. 127 abgebildeten Orten:
1: Wagenheber;
2: Abschleppöse.
Im Kofferraum befindet sich außerdem
der Reifen-Notfallreparatursatz.
12708020100-733-733
153
