2018 BMW 7 SERIES Notices Demploi (in French)

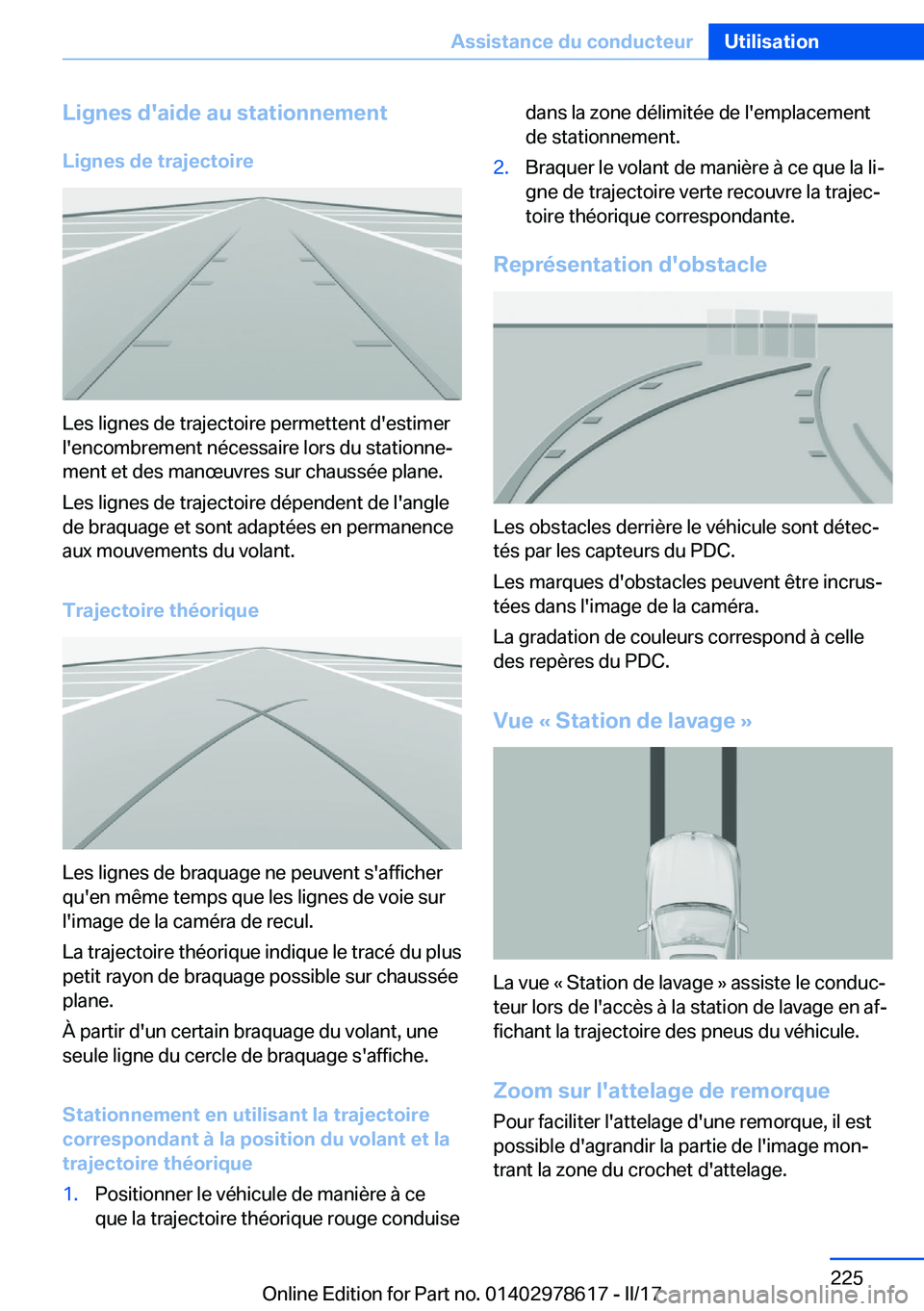

Lignes
d'aide
au
stationnementLignes
de
trajectoire
Les lignes de trajectoire permettent d'estimer
l'encombrement nécessaire lors du stationnej
ment et des man

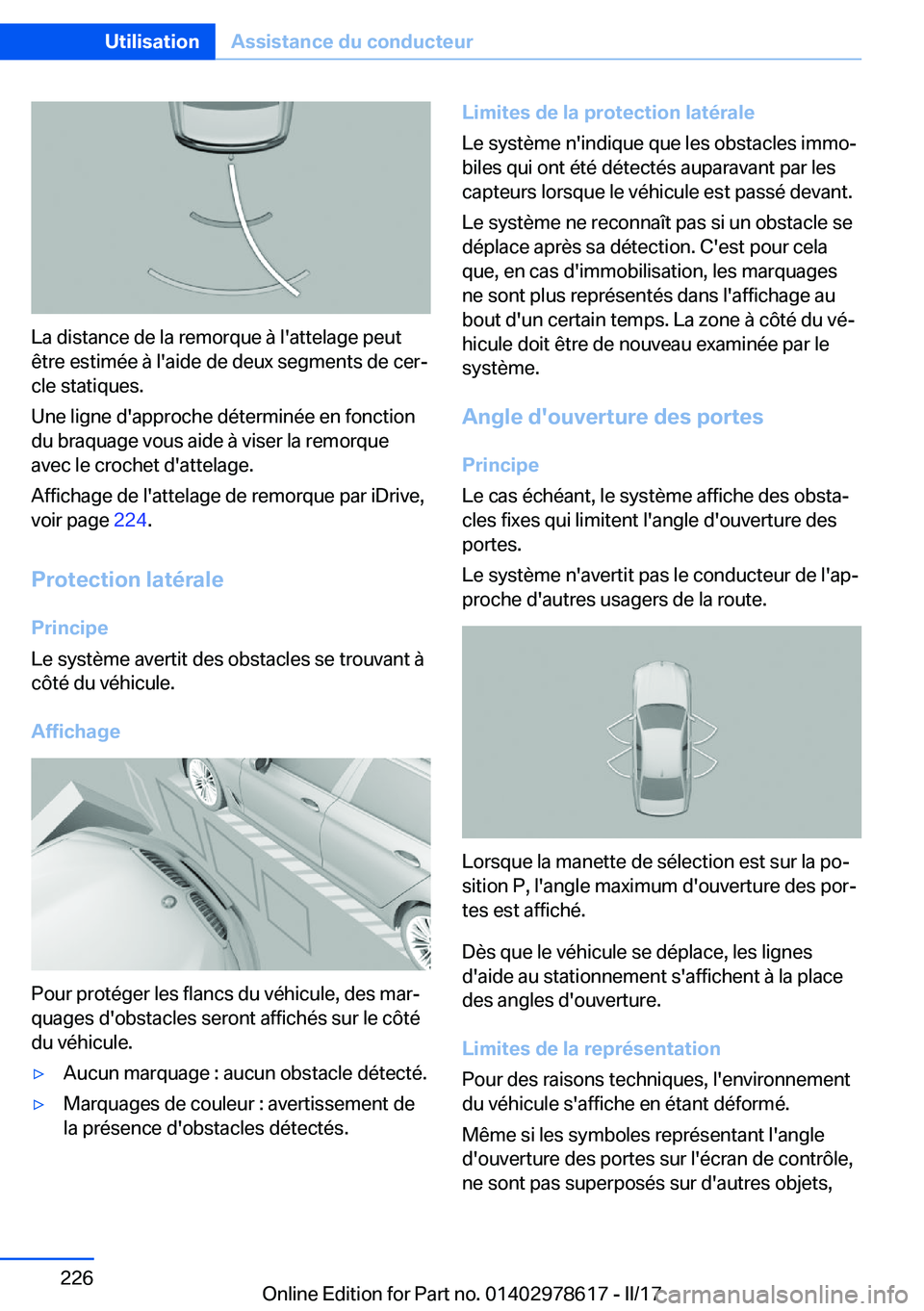

La distance de la remorque à l'attelage peut
être estimée à l'aide de deux segments de cerj
cle statiques.
Une ligne d'approche déterminée en fonction
du braquage vous aide à viser la remorque
avec le crochet d'attelage.
Affichage de l'attelage de remorque par iDrive, voir page 224.
Protection
latérale
Principe
Le système avertit des obstacles se trouvant à
côté du véhicule.
Affichage
Pour protéger les flancs du véhicule, des marj quages d'obstacles seront affichés sur le côté
du véhicule.
'yAucun marquage : aucun obstacle détecté.'yMarquages de couleur : avertissement de
la présence d'obstacles détectés.Limites
de
la
protection
latérale
Le système n'indique que les obstacles immoj biles qui ont été détectés auparavant par les
capteurs lorsque le véhicule est passé devant.
Le système ne reconnaît pas si un obstacle se
déplace après sa détection. C'est pour cela
que, en cas d'immobilisation, les marquages
ne sont plus représentés dans l'affichage au
bout d'un certain temps. La zone à côté du véj
hicule doit être de nouveau examinée par le
système.
Angle
d'ouverture
des
portes
Principe
Le cas échéant, le système affiche des obstaj
cles fixes qui limitent l'angle d'ouverture des
portes.
Le système n'avertit pas le conducteur de l'apj
proche d'autres usagers de la route.
Lorsque la manette de sélection est sur la poj
sition P, l'angle maximum d'ouverture des porj tes est affiché.
Dès que le véhicule se déplace, les lignes
d'aide au stationnement s'affichent à la place
des angles d'ouverture.
Limites
de
la
représentation
Pour des raisons techniques, l'environnement du véhicule s'affiche en étant déformé.
Même si les symboles représentant l'angle d'ouverture des portes sur l'écran de contrôle,
ne sont pas superposés sur d'autres objets,
Seite 226UtilisationAssistance
du
conducteur226
Online Edition for Part no. 01402978617 - II/17

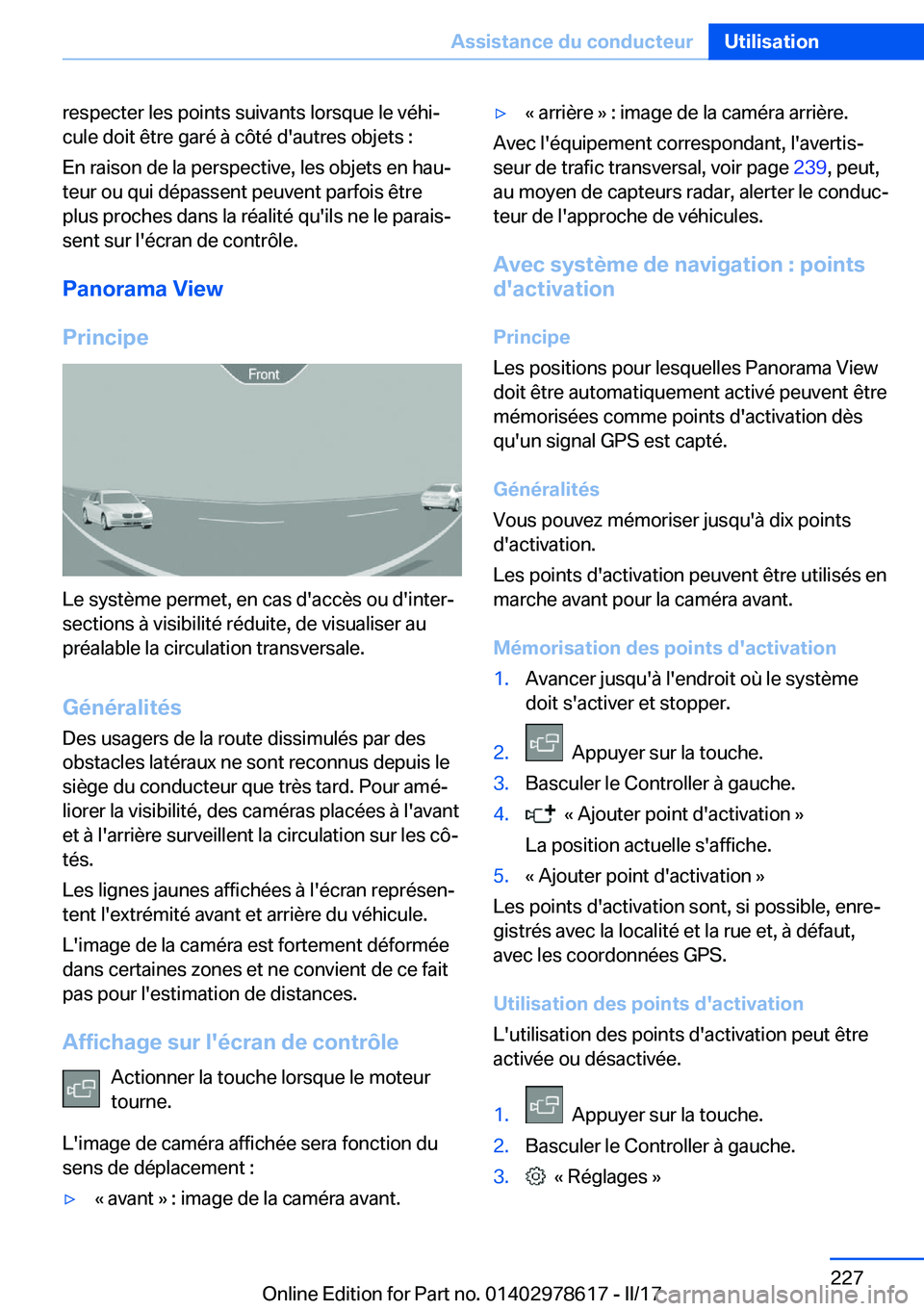

respecter les points suivants lorsque le véhij
cule doit être garé à côté d'autres objets :
En raison de la perspective, les objets en hauj
teur ou qui dépassent peuvent parfois être plus proches dans la réalité qu'ils ne le paraisjsent sur l'écran de contrôle.
Panorama
View
Principe
Le système permet, en cas d'accès ou d'interj sections à visibilité réduite, de visualiser au
préalable la circulation transversale.
Généralités
Des usagers de la route dissimulés par des obstacles latéraux ne sont reconnus depuis lesiège du conducteur que très tard. Pour améjliorer la visibilité, des caméras placées à l'avantet à l'arrière surveillent la circulation sur les côjtés.
Les lignes jaunes affichées à l'écran représenj
tent l'extrémité avant et arrière du véhicule.
L'image de la caméra est fortement déformée dans certaines zones et ne convient de ce fait
pas pour l'estimation de distances.
Affichage
sur
l'écran
de
contr

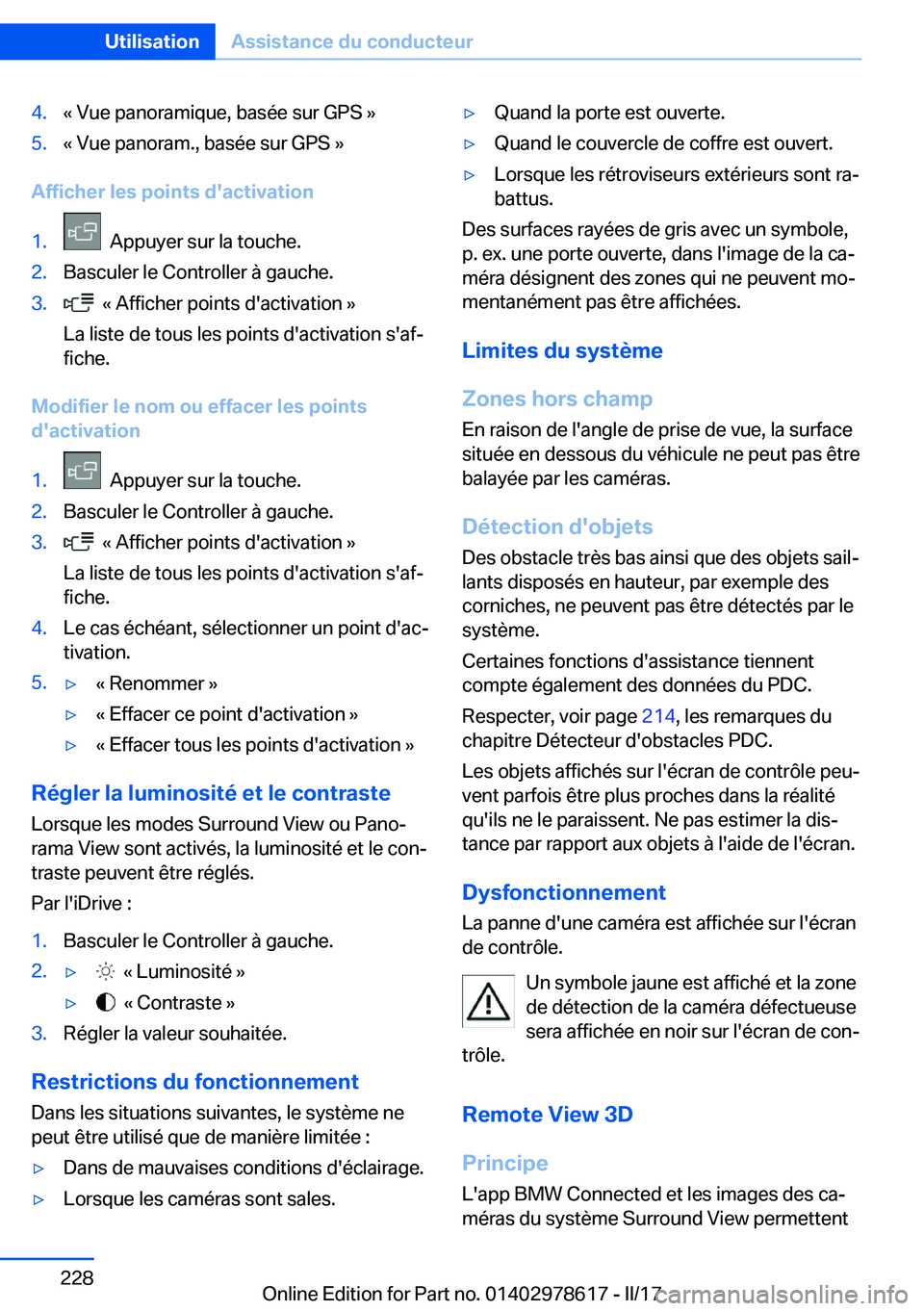

4.k Vue panoramique, basée sur GPS {5.k Vue panoram., basée sur GPS {
Afficher
les
points
d'activation
1. Appuyer sur la touche.2.Basculer le Controller à gauche.3. k Afficher points d'activation {
La liste de tous les points d'activation s'afj fiche.
Modifier
le
nom
ou
effacer
les
pointsd'activation
1. Appuyer sur la touche.2.Basculer le Controller à gauche.3. k Afficher points d'activation {
La liste de tous les points d'activation s'afj fiche.4.Le cas échéant, sélectionner un point d'acjtivation.5.'yk Renommer {'yk Effacer ce point d'activation {'yk Effacer tous les points d'activation {
Régler
la
luminosité
et
le
contraste
Lorsque les modes Surround View ou Panojrama View sont activés, la luminosité et le conjtraste peuvent être réglés.
Par l'iDrive :
1.Basculer le Controller à gauche.2.'y k Luminosité {'y k Contraste {3.Régler la valeur souhaitée.
Restrictions
du
fonctionnement
Dans les situations suivantes, le système ne
peut être utilisé que de manière limitée :
'yDans de mauvaises conditions d'éclairage.'yLorsque les caméras sont sales.'yQuand la porte est ouverte.'yQuand le couvercle de coffre est ouvert.'yLorsque les rétroviseurs extérieurs sont raj battus.
Des surfaces rayées de gris avec un symbole,
p. ex. une porte ouverte, dans l'image de la caj méra désignent des zones qui ne peuvent moj
mentanément pas être affichées.
Limites
du
système
Zones
hors
champ
En raison de l'angle de prise de vue, la surface située en dessous du véhicule ne peut pas être
balayée par les caméras.
Détection
d'objets
Des obstacle très bas ainsi que des objets sailj lants disposés en hauteur, par exemple des
corniches, ne peuvent pas être détectés par le
système.
Certaines fonctions d'assistance tiennent compte également des données du PDC.
Respecter, voir page 214, les remarques du
chapitre Détecteur d'obstacles PDC.
Les objets affichés sur l'écran de contrôle peuj
vent parfois être plus proches dans la réalité
qu'ils ne le paraissent. Ne pas estimer la disj
tance par rapport aux objets à l'aide de l'écran.
DysfonctionnementLa panne d'une caméra est affichée sur l'écran
de contrôle.
Un symbole jaune est affiché et la zone
de détection de la caméra défectueuse sera affichée en noir sur l'écran de conj
trôle.
Remote
View
3D
Principe
L'app BMW Connected et les images des caj méras du système Surround View permettent
Seite 228UtilisationAssistance
du
conducteur228
Online Edition for Part no. 01402978617 - II/17

d'afficher l'environnement du véhicule sur un
périphérique mobile, comme un smartphone.
La fonction affiche un instantané de la situj
ation.
Conditions
de
fonctionnement'yLe transfert de données doit être activé, voir page 40.'yL'appli BMW Connected doit avoir été inj
stallée sur le périphérique mobile.
Activation/désactivation
de
la
fonction
Par l'iDrive :
1.Lorsque l'état opérationnel est activé :
k Mon véhicule {2.k Réglages iDrive {3.k Protection des données {4.k Remote View 3D {
Restrictions
du
fonctionnement
Dans les situations suivantes, par exemple, la
fonction ne peut être pas utilisée ou seulement
de façon limitée :
'yDans de mauvaises conditions d'éclairage.'yLorsque les caméras sont sales.'yLorsqu'une porte ou le couvercle de coffre sont ouverts. Des surfaces sombres sur
l'affichage indiquent les zones qui ne sont
pas balayées par le système.'yLorsque les rétroviseurs extérieurs sont raj battus.'yEn cas d'utilisation avec d'autres fonctionsde caméra dans le véhicule.'ySi le véhicule ne roule pas au pas.'yIl se peut que la fonction ne puisse pas êtreutilisée dans tous les pays.'yPour des raisons de protection des donjnées, la fonction ne peut être utilisée que
trois fois en l'espace de deux heures.Assistant
de
stationnement
Principe
Le système prend en charge le stationnement
dans les situations suivantes :
'yLors des créneaux latéraux parallèles à la
chaussée, stationnement en longueur.'yLors du stationnement en marche arrière
perpendiculairement à la chaussée, staj tionnement perpendiculaire à la chaussée.
Généralités
Utilisation
L'utilisation de l'assistant de stationnement se
compose de trois étapes :
'yMise en marche et activation.'yRecherche d'emplacement libre.'yStationnement.
L'état du système et les instructions nécessaij
res seront affichées sur l'écran de contrôle.
Des capteurs à ultrasons mesurent l'espace destationnement aux deux extrémités du véhij
cule.
Bo

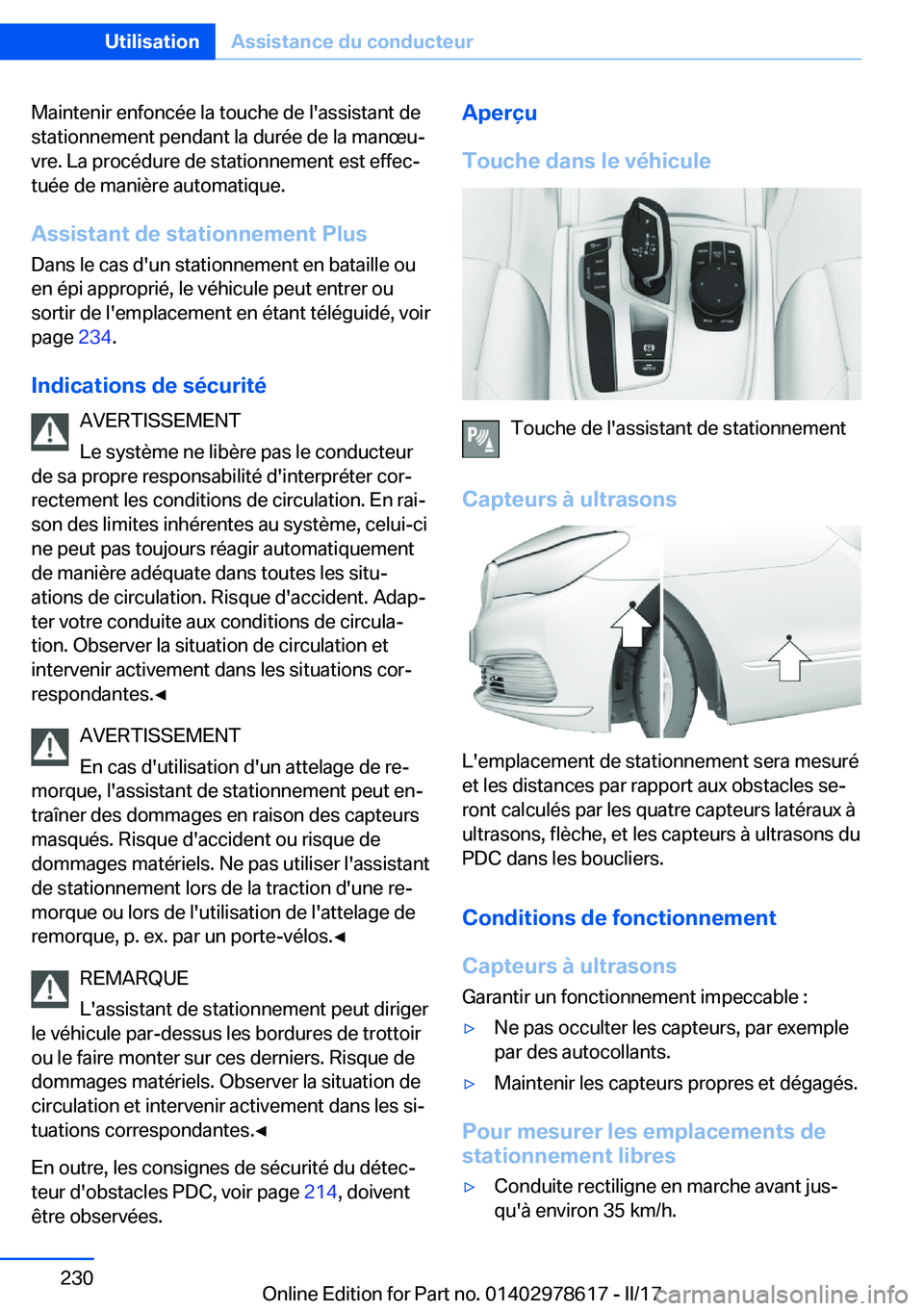

Maintenir enfoncée la touche de l'assistant destationnement pendant la durée de la man

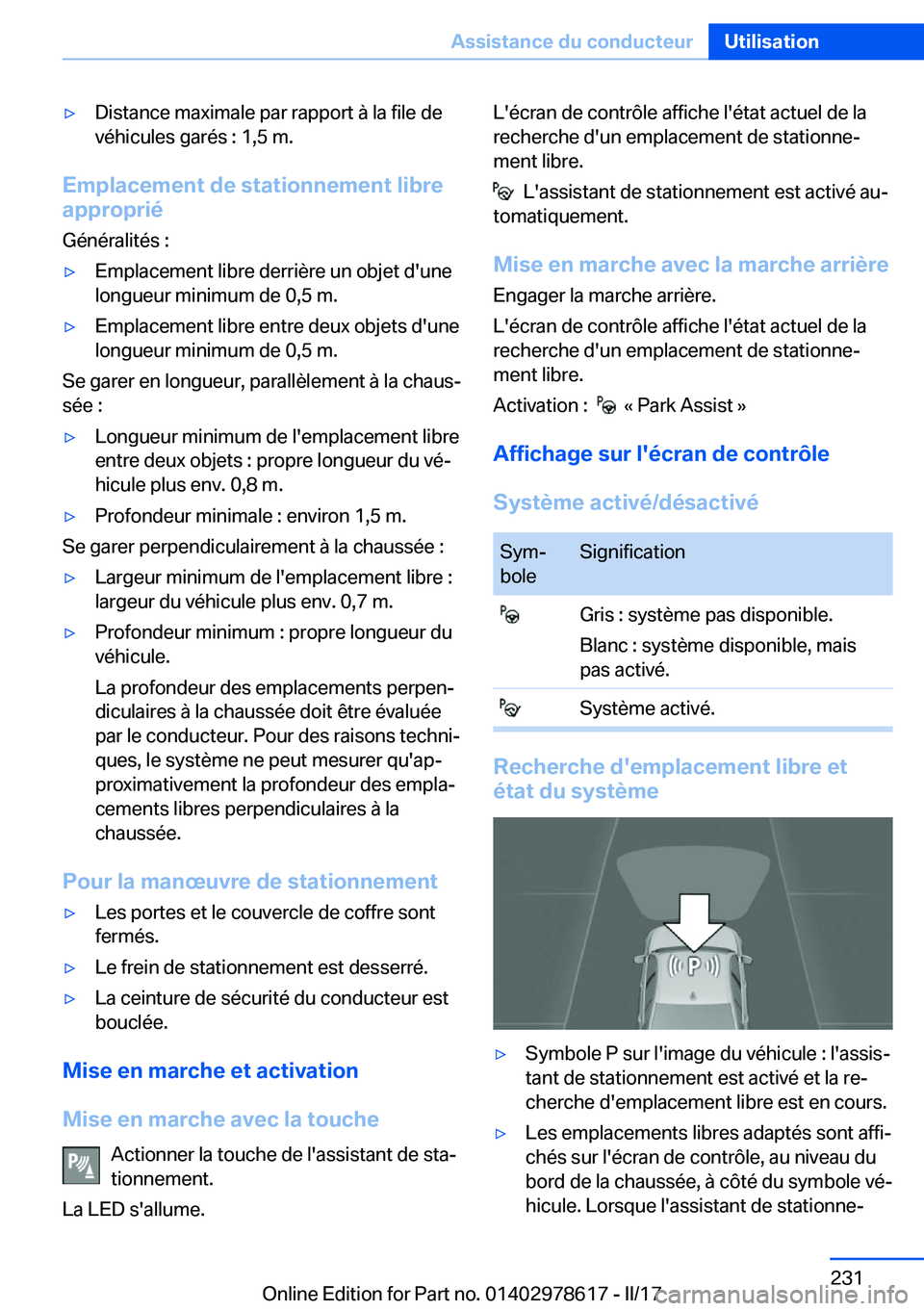

'yDistance maximale par rapport à la file de
véhicules garés : 1,5 m.
Emplacement
de
stationnement
libre
approprié
Généralités :
'yEmplacement libre derrière un objet d'une
longueur minimum de 0,5 m.'yEmplacement libre entre deux objets d'une
longueur minimum de 0,5 m.
Se garer en longueur, parallèlement à la chausj
sée :
'yLongueur minimum de l'emplacement libre
entre deux objets : propre longueur du véj
hicule plus env. 0,8 m.'yProfondeur minimale : environ 1,5 m.
Se garer perpendiculairement à la chaussée :
'yLargeur minimum de l'emplacement libre :
largeur du véhicule plus env. 0,7 m.'yProfondeur minimum : propre longueur du
véhicule.
La profondeur des emplacements perpenj
diculaires à la chaussée doit être évaluée par le conducteur. Pour des raisons technij
ques, le système ne peut mesurer qu'apj
proximativement la profondeur des emplaj cements libres perpendiculaires à la
chaussée.
Pour
la
man

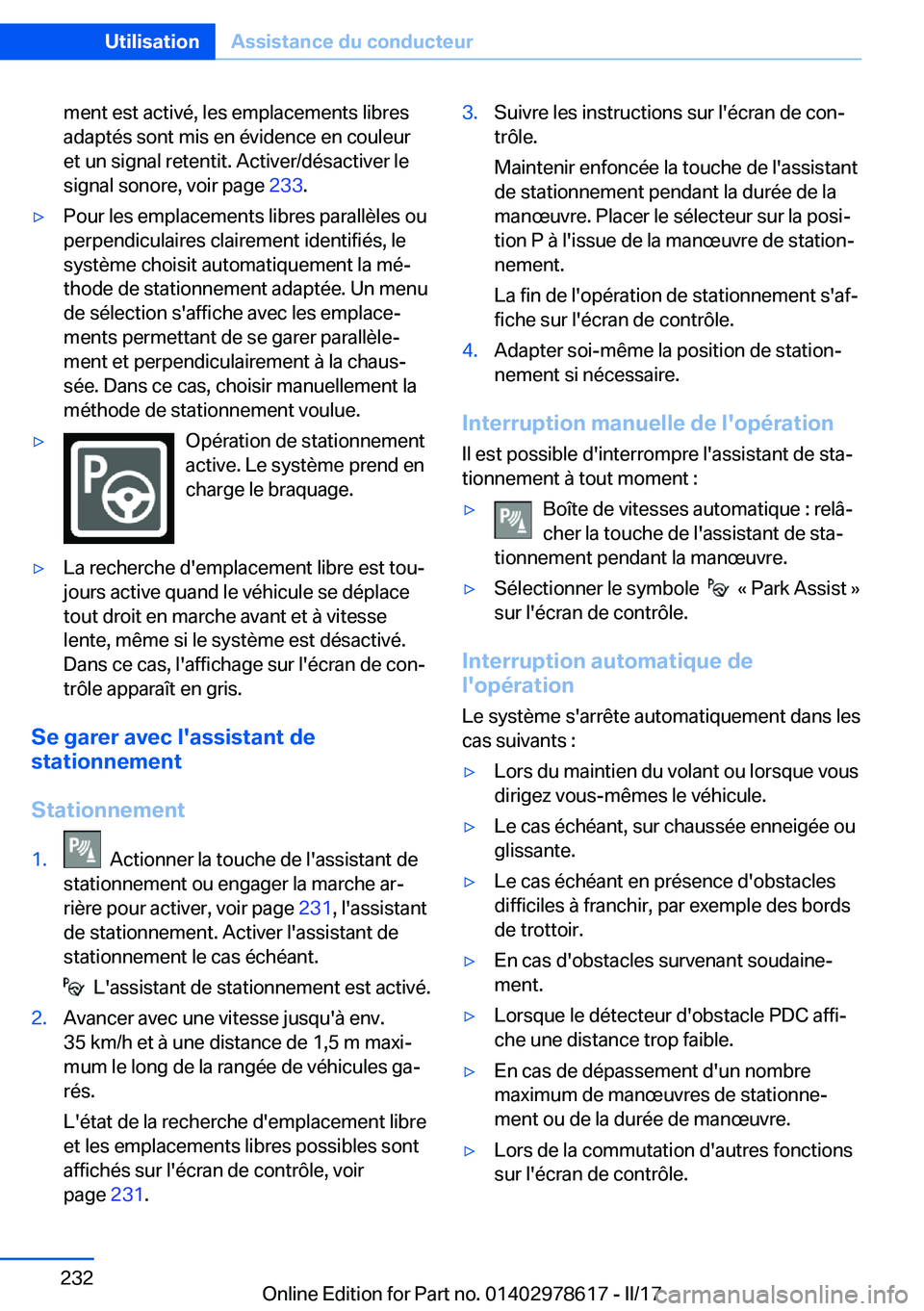

ment est activé, les emplacements libres
adaptés sont mis en évidence en couleur
et un signal retentit. Activer/désactiver le signal sonore, voir page 233.'yPour les emplacements libres parallèles ou
perpendiculaires clairement identifiés, le
système choisit automatiquement la méj
thode de stationnement adaptée. Un menu
de sélection s'affiche avec les emplacej
ments permettant de se garer parallèlej
ment et perpendiculairement à la chausj
sée. Dans ce cas, choisir manuellement la méthode de stationnement voulue.'yOpération de stationnement
active. Le système prend en
charge le braquage.'yLa recherche d'emplacement libre est touj
jours active quand le véhicule se déplace
tout droit en marche avant et à vitesse lente, même si le système est désactivé.
Dans ce cas, l'affichage sur l'écran de conj
trôle apparaît en gris.
Se
garer
avec
l'assistant
de
stationnement
Stationnement
1. Actionner la touche de l'assistant de
stationnement ou engager la marche arj
rière pour activer, voir page 231, l'assistant
de stationnement. Activer l'assistant de
stationnement le cas échéant.
L'assistant de stationnement est activé.
2.Avancer avec une vitesse jusqu'à env.
35 km/h et à une distance de 1,5 m maxij
mum le long de la rangée de véhicules gaj
rés.
L'état de la recherche d'emplacement libre
et les emplacements libres possibles sont
affichés sur l'écran de contrôle, voir
page 231.3.Suivre les instructions sur l'écran de conj
trôle.
Maintenir enfoncée la touche de l'assistant
de stationnement pendant la durée de la man
