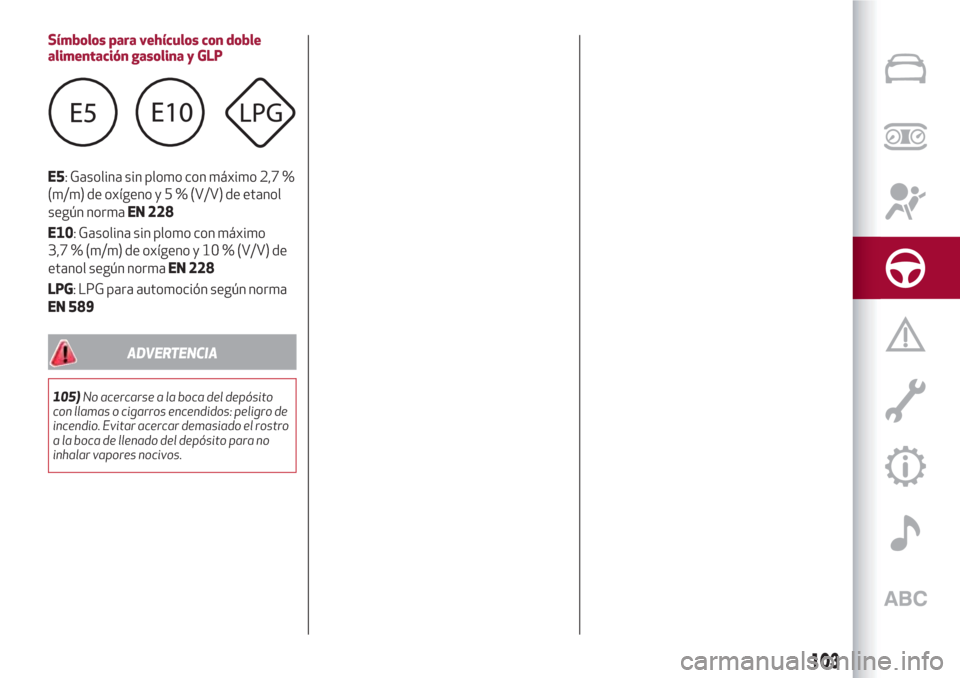

Símbolos para vehículos con doble
alimentación gasolina y GLP
E5: Gasolina sin plomo con máximo 2,7 %
(m/m) de oxígenoy5%(V/V) de etanol
según normaEN 228
E10: Gasolina sin plomo con máximo
3,7 % (m/m) de oxígeno y 10 % (V/V) de
etanol según normaEN 228
LPG: LPG para automoción según norma
EN 589
ADVERTENCIA
105)No acercarse a la boca del depósito
con llamas o cigarros encendidos: peligro de
incendio. Evitar acercar demasiado el rostro
a la boca de llenado del depósito para no
inhalar vapores nocivos.
103

104
Esta página se deja blanca a propósito

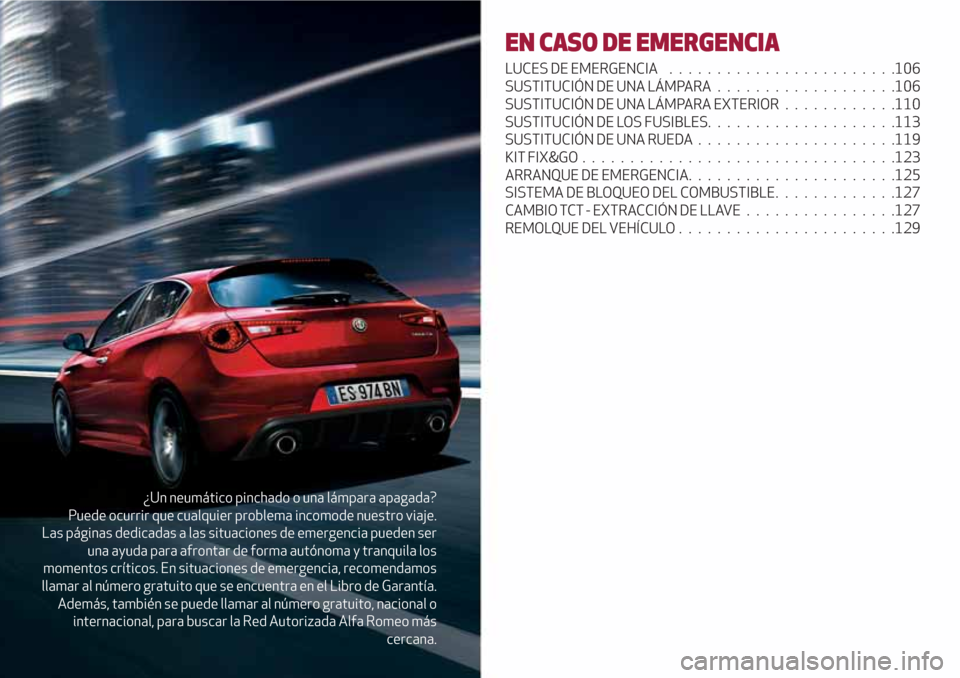

¿Un neumático pinchado o una lámpara apagada?
Puede ocurrir que cualquier problema incomode nuestro viaje.
Las páginas dedicadas a las situaciones de emergencia pueden ser
una ayuda para afrontar de forma autónoma y tranquila los
momentos críticos. En situaciones de emergencia, recomendamos
llamar al número gratuito que se encuentra en el Libro de Garantía.
Además, también se puede llamar al número gratuito, nacional o
internacional, para buscar la Red Autorizada Alfa Romeo más
cercana.
EN CASO DE EMERGENCIA
LUCES DE EMERGENCIA . . ......................106
SUSTITUCIÓN DE UNA LÁMPARA...................106
SUSTITUCIÓN DE UNA LÁMPARA EXTERIOR............110
SUSTITUCIÓN DE LOS FUSIBLES....................113
SUSTITUCIÓN DE UNA RUEDA.....................119
KIT FIX&GO.................................123
ARRANQUE DE EMERGENCIA......................125
SISTEMA DE BLOQUEO DEL COMBUSTIBLE . ............127
CAMBIO TCT - EXTRACCIÓN DE LLAVE................127
REMOLQUE DEL VEHÍCULO.......................129

LUCES DE EMERGENCIA
Funcionamiento
Pulsar el interruptor 1 fig. 70para
encender/apagar las luces.
Con las luces encendidas en el cuadro de
instrumentos se encienden los testigos
yy el interruptor 1 parpadea.
Frenada de urgencia
En caso de frenada de emergencia se
encienden automáticamente las luces de
emergencia y se iluminan los testigos
yen el cuadro de instrumentos.
Las luces se apagan automáticamente
cuando la frenada deja de revestir
carácter de urgencia.
106)
ADVERTENCIA
106)El uso de las luces de emergencia está
regulado por el Código de Circulación vial del
país en el que se encuentra: respetar la
normativa.
SUSTITUCIÓN DE UNA
LÁMPARA
32)107) 108) 109)
INDICACIONES GENERALES
Antes de sustituir una lámpara,
comprobar que los contactos no estén
oxidados y que el fusible no esté fundido:
para localizar los fusibles, ver el apartado
"Sustitución de los fusibles" de este
capítulo.
sustituir las lámparas fundidas por
otras del mismo tipo y potencia;
tras cambiar una lámpara de los faros,
comprobar que esté bien orientada;
ADVERTENCIA Con clima frío o húmedo,
o después de una lluvia fuerte o tras un
lavado, la superficie de los faros o de las
luces traseras puede empañarse o
formar gotas de condensación en el
interior. Se trata de un fenómeno natural
debido a la diferencia de temperatura y
de humedad entre el interior y el exterior
del cristal que, sin embargo, no indica una
anomalía y no afecta al funcionamiento
normal de los dispositivos de iluminación.
El empañamiento desaparece
rápidamente al encender las luces,
empezando desde el centro del difusor y
extendiéndose progresivamente hacia
los bordes.70A0K0622C
106
EN CASO DE EMERGENCIA

TIPOS DE LÁMPARAS
En el vehículo están instaladas las siguientes lámparas:
Lámparas completamente de cristal:(tipo A) se
introducen a presión.
Para extraerlas, hay que tirar de ellas.
Lámparas de bayoneta:(tipo B) para extraerlas de su portalámpara,
presionar la ampolla, girarla hacia la izquierda y extraerla.
Lámparas cilíndricas:(tipo C) para extraerlas, desconectarlas.
Lámparas halógenas:(tipo D) para extraerlas, desenganchar el muelle de
bloqueo de su alojamiento.
Lámparas halógenas:(tipo E) para extraerlas, desenganchar el muelle de
bloqueo de su alojamiento.
107

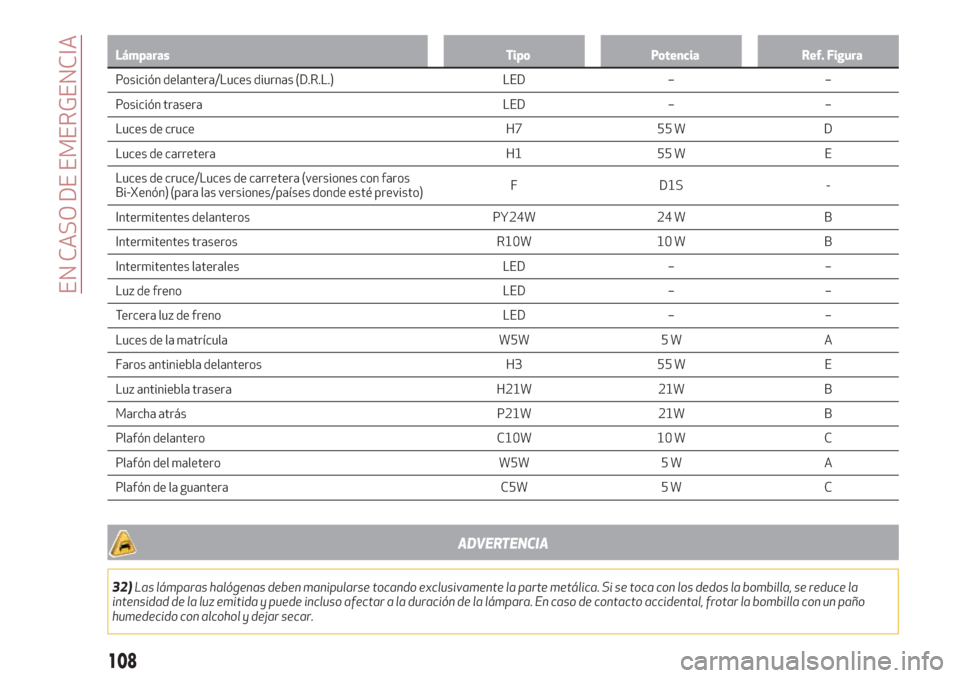

Lámparas Tipo Potencia Ref. Figura
Posición delantera/Luces diurnas (D.R.L.) LED – –
Posición trasera LED – –
Luces
de cruce H7 55 W D
Luces de carretera H1 55 W E
Luces de cruce/Luces de carretera (versiones con faros
Bi-Xenón) (para las versiones/países donde esté previsto)F D1S -
Intermitentes delanteros PY24W 24 W B
Intermitentes traseros R10W 10 W B
Intermitentes laterales LED – –
Luz de freno LED – –
Tercera luz de freno LED – –
Luces de la matrícula W5W 5 W A
Faros antiniebla delanteros H3 55 W E
Luz antiniebla trasera H21W 21W B
Marcha atrás P21W 21W B
Plafón delantero C10W 10 W C
Plafón del maletero W5W 5 W A
Plafón de la guantera C5W 5 W C
ADVERTENCIA
32)Las lámparas halógenas deben manipularse tocando exclusivamente la parte metálica. Si se toca con los dedos la bombilla, se reduce la
intensidad de la luz emitida y puede incluso afectar a la duración de la lámpara. En caso de contacto accidental, frotar la bombilla con un paño
humedecido con alcohol y dejar secar.
108
EN CASO DE EMERGENCIA

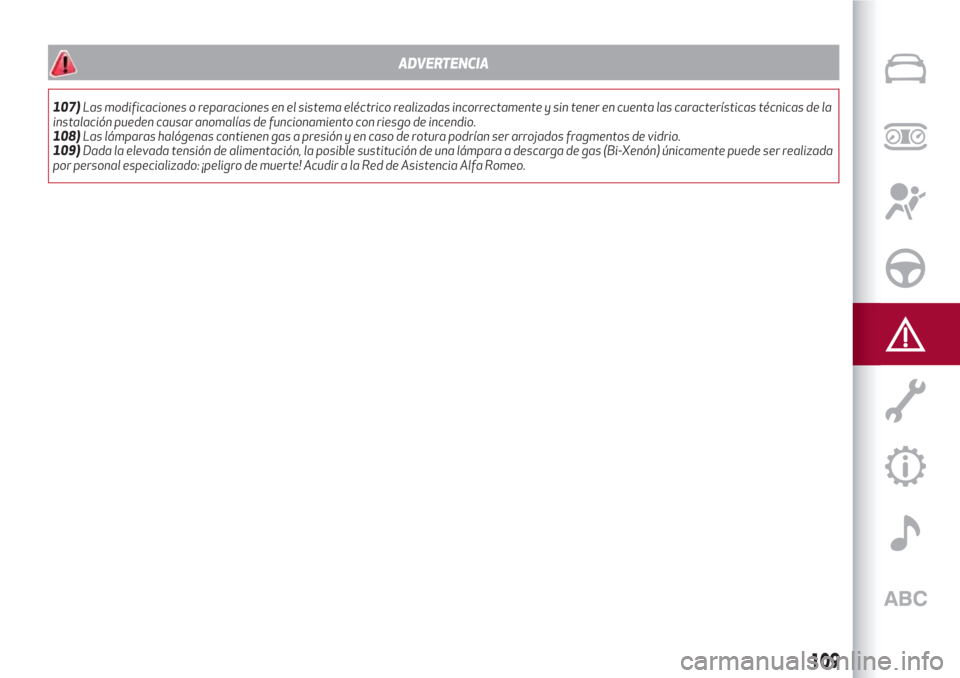

ADVERTENCIA
107)Las modificaciones o reparaciones en el sistema eléctrico realizadas incorrectamente y sin tener en cuenta las características técnicas de la
instalación pueden causar anomalías de funcionamiento con riesgo de incendio.
108)Las lámparas halógenas contienen gas a presión y en caso de rotura podrían ser arrojados fragmentos de vidrio.
109)Dada la elevada tensión de alimentación, la posible sustitución de una lámpara a descarga de gas (Bi-Xenón) únicamente puede ser realizada
por personal especializado: ¡peligro de muerte! Acudir a la Red de Asistencia Alfa Romeo.
109

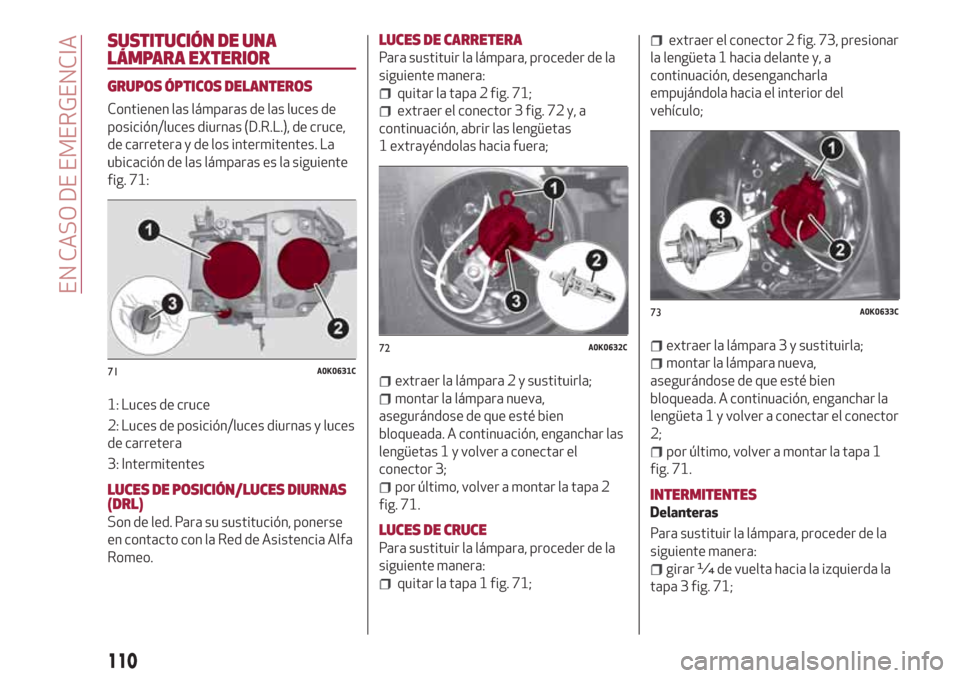

SUSTITUCIÓN DE UNA
LÁMPARA EXTERIOR
GRUPOS ÓPTICOS DELANTEROS
Contienen las lámparas de las luces de
posición/luces diurnas (D.R.L.), de cruce,
de carretera y de los intermitentes. La
ubicación de las lámparas es la siguiente
fig. 71:
1: Luces de cruce
2: Luces de posición/luces diurnas y luces
de carretera
3: Intermitentes
LUCES DE POSICIÓN/LUCES DIURNAS
(DRL)
Son de led. Para su sustitución, ponerse
en contacto con la Red de Asistencia Alfa
Romeo.
LUCES DE CARRETERA
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa 2 fig. 71;
extraer el conector 3 fig. 72 y, a
continuación, abrir las lengüetas
1 extrayéndolas hacia fuera;
extraer la lámpara 2 y sustituirla;
montar la lámpara nueva,
asegurándose de que esté bien
bloqueada. A continuación, enganchar las
lengüetas 1 y volver a conectar el
conector 3;
por último, volver a montar la tapa 2
fig. 71.
LUCES DE CRUCE
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa 1 fig. 71;
extraer el conector 2 fig. 73, presionar
la lengüeta 1 hacia delante y, a
continuación, desengancharla
empujándola hacia el interior del
vehículo;
extraer la lámpara 3 y sustituirla;
montar la lámpara nueva,
asegurándose de que esté bien
bloqueada. A continuación, enganchar la
lengüeta 1 y volver a conectar el conector
2;
por último, volver a montar la tapa 1
fig. 71.
INTERMITENTES
Delanteras
Para sustituir la lámpara, proceder de la
siguiente manera:
girar ¼ de vuelta hacia la izquierda la
tapa 3 fig. 71;
71A0K0631C
72A0K0632C
73A0K0633C
