Sõiduki hooldamine215

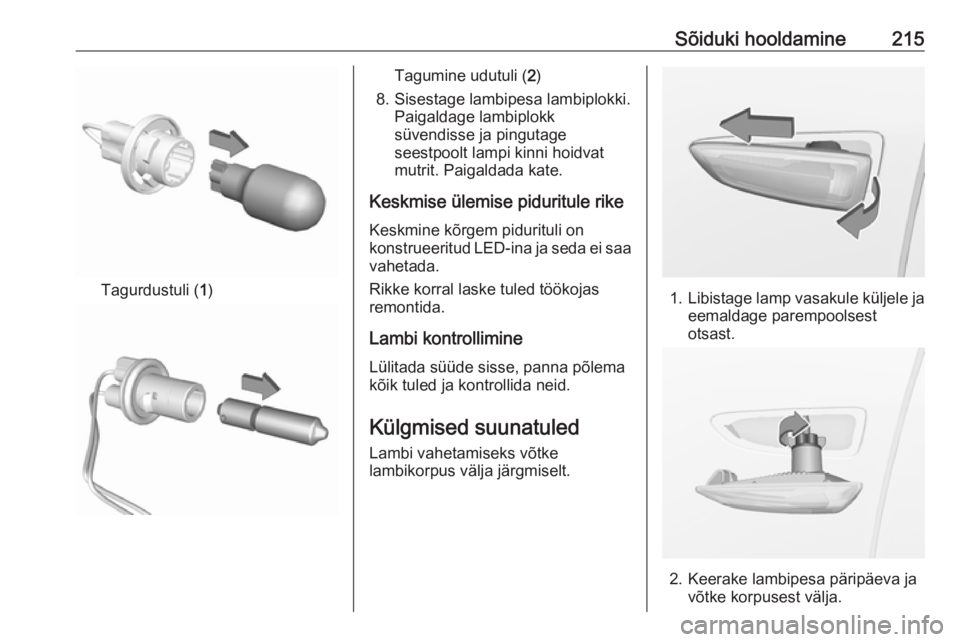

Tagurdustuli (1)
Tagumine udutuli ( 2)
8. Sisestage lambipesa lambiplokki. Paigaldage lambiplokk
süvendisse ja pingutage
seestpoolt lampi kinni hoidvat
mutrit. Paigaldada kate.
Keskmise ülemise piduritule rike
Keskmine kõrgem pidurituli on
konstrueeritud LED-ina ja seda ei saa vahetada.
Rikke korral laske tuled töökojas
remontida.
Lambi kontrollimine
Lülitada süüde sisse, panna põlema
kõik tuled ja kontrollida neid.
Külgmised suunatuled Lambi vahetamiseks võtke
lambikorpus välja järgmiselt.
1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa päripäeva ja võtke korpusest välja.

216Sõiduki hooldamine
3. Vabastage lamp lambipesast javahetage lamp.
4. Paigaldage lambipesa ja pöörake vastupäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuled on konstrueeritud
LED-e kasutades ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas
remontida.
Salongituled
Järgmised lambipirnid tuleb lasta
vahetada hooldustöökojas:
● väljumisvalgusti, lugemisvalgustid
● pakiruumi valgustus
● armatuurlaua valgustusElektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavadvastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.

Sõiduki hooldamine217

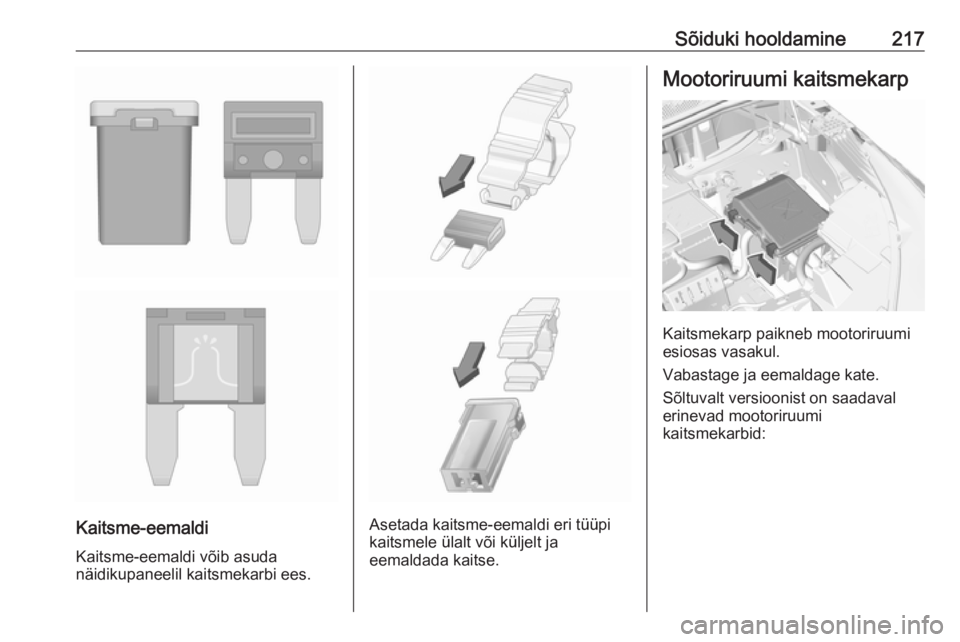

Kaitsme-eemaldiKaitsme-eemaldi võib asuda
näidikupaneelil kaitsmekarbi ees.Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.
Sõltuvalt versioonist on saadaval
erinevad mootoriruumi
kaitsmekarbid:

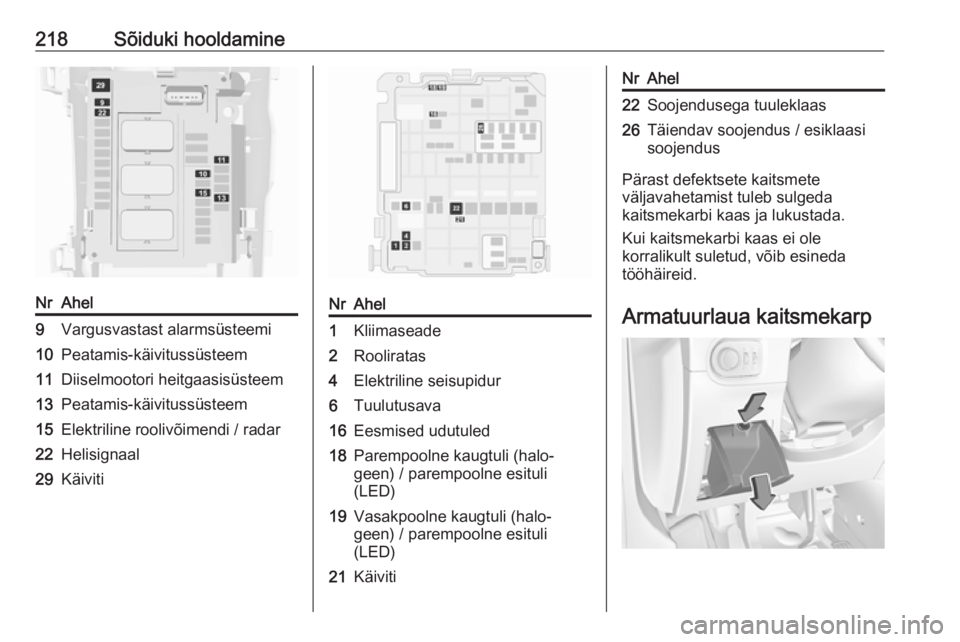

218Sõiduki hooldamineNrAhel9Vargusvastast alarmsüsteemi10Peatamis-käivitussüsteem11Diiselmootori heitgaasisüsteem13Peatamis-käivitussüsteem15Elektriline roolivõimendi / radar22Helisignaal29KäivitiNrAhel1Kliimaseade2Rooliratas4Elektriline seisupidur6Tuulutusava16Eesmised udutuled18Parempoolne kaugtuli (halo‐
geen) / parempoolne esituli
(LED)19Vasakpoolne kaugtuli (halo‐
geen) / parempoolne esituli
(LED)21KäivitiNrAhel22Soojendusega tuuleklaas26Täiendav soojendus / esiklaasi
soojendus
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja lukustada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp

Sõiduki hooldamine219Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
katte taga vasakul pool. Avage kate ja
eemaldage luku vajutamisega.
Sõltuvalt versioonist on saadaval
erinevad armatuurlaua
kaitsmekarbid:NrAhel1Elektrooniline võtmesüsteem /
vargusvastane alarmsüsteem4Peatamis-käivitussüsteem5Eesmine parkimisabi / kaamera / jõuülekande juhtmoodul7VõimendiNrAhel8Tagumine klaasipuhasti10Kesklukustussüsteem11Kesklukustussüsteem13Vargusvastast alarmsüsteemi16Elektrilise roolivõimendiga rool18OnStar21Sisevalgustid22Kindalaeka valgusti23Pimeala hoiatussüsteem / välis‐
peegli reguleerimine / induktiivne
laadimine24Roolisamba elektriplokk25Sisepeegel26Turvavöö kinnitamise meeldetu‐
letus27Kaamera / vihmaandur / tulede
automaatjuhtimine28USB / Infotainment31Turvapadi33Pistikupesa ees36InfotainmentNrAhel1Sisepeegel / elektrilise roolivõi‐
mendiga rool / selektiivne sõidu‐
kontroll / radar / diiselmootori
heitgaasisüsteem3Haagise abiseadmete juht‐
moodul4Helisignaal5Esiklaasipesur6Esiklaasipesur7Pistikupesa, taga10Ukselukk / tagaluugi lukk11Ukselukk / tagaluugi lukk

220Sõiduki hooldamineNrAhel12Peatumis-/käivitamissüsteem /
diagnostilise liitmiku moodul /
pidurisüsteem13Infotainment / kliimaseadmesüs‐
teem14Häiresireen15Kliimaseadmesüsteem16Peatumis-/käivitamissüsteem /
pidurisüsteem17Näidikuplokk19Roolisamba elektriplokk / juht‐
seadised roolil21Vargusvastast alarmsüsteemi22Kaamera / vihmaandur / tulede
automaatjuhtimine23Turvavöö kinnitamise meeldetu‐
letus24Automaatkäigukast / eesmine
parkimisabi / panoraamvaate‐
süsteem25Turvapadi26Elektrooniline stabiilsuskontrollNrAhel27Alarmsüsteem28OnStar29Infotainment32Sigaretisüütel / eesmine pistiku‐
pesa34Tagaklaasi soojendus / esiklaasi
soojendus / induktiivne laadimine35Tulede lüliti / diagnostilise liitmiku moodul36ValgustusSõiduki tööriistad
Tööriistad
Varurattaga sõidukid
Avage pakiruumi põrandakate 3 72.
Eemaldage tööriistakasti kaas.
Tööriistakastis asuvad tungraud,
pukseerimissilmus, tõkiskingad ja
tööriistad.

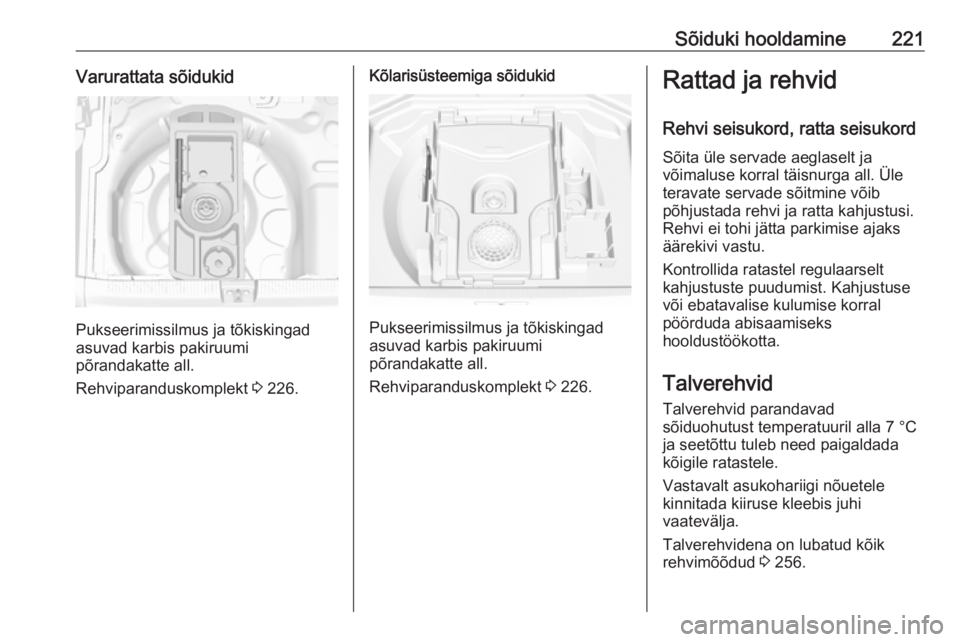

Sõiduki hooldamine221Varurattata sõidukid
Pukseerimissilmus ja tõkiskingad
asuvad karbis pakiruumi
põrandakatte all.
Rehviparanduskomplekt 3 226.
Kõlarisüsteemiga sõidukid
Pukseerimissilmus ja tõkiskingad
asuvad karbis pakiruumi
põrandakatte all.
Rehviparanduskomplekt 3 226.
Rattad ja rehvid
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks
hooldustöökotta.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.
Talverehvidena on lubatud kõik
rehvimõõdud 3 256.

222Sõiduki hooldamineRehvide tähised
Nt 225/55 R 18 98 V225:rehvi laius, mm55:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)18:ratta läbimõõt tollides98:koormusindeks, nt 98 =
750 kgV:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 252.
Suundrehvid
Suundrehvid tuleb paigaldada õige
veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Rehvirõhk 3 256.
Vasaku esiukse raamil on rehvirõhu
sildil näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise
otstarvet.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 250.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 256.
