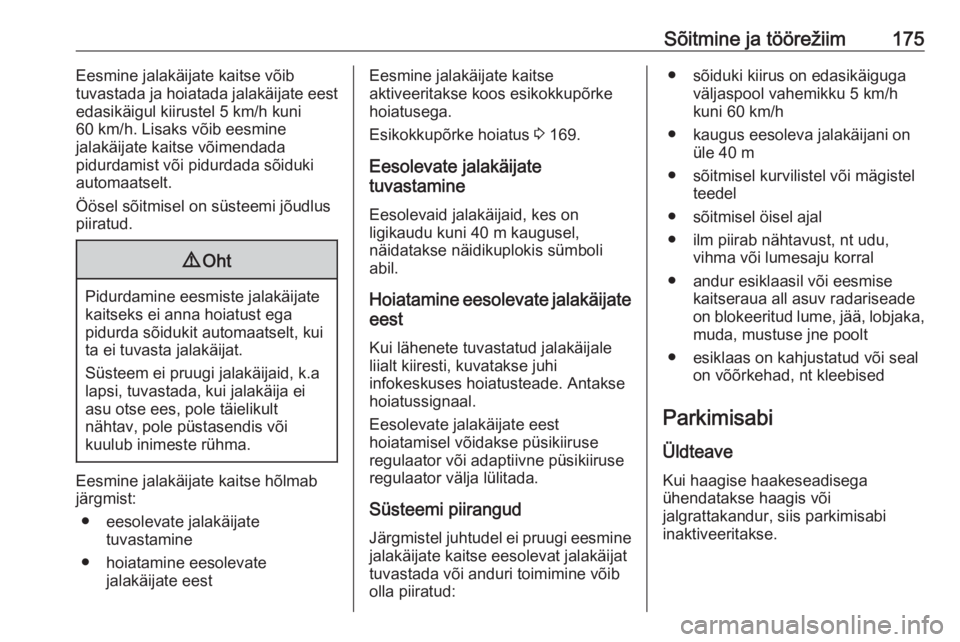

Sõitmine ja töörežiim175Eesmine jalakäijate kaitse võib
tuvastada ja hoiatada jalakäijate eest
edasikäigul kiirustel 5 km/h kuni
60 km/h. Lisaks võib eesmine
jalakäijate kaitse võimendada
pidurdamist või pidurdada sõiduki
automaatselt.
Öösel sõitmisel on süsteemi jõudlus piiratud.9 Oht
Pidurdamine eesmiste jalakäijate
kaitseks ei anna hoiatust ega
pidurda sõidukit automaatselt, kui
ta ei tuvasta jalakäijat.
Süsteem ei pruugi jalakäijaid, k.a
lapsi, tuvastada, kui jalakäija ei
asu otse ees, pole täielikult
nähtav, pole püstasendis või
kuulub inimeste rühma.
Eesmine jalakäijate kaitse hõlmab
järgmist:
● eesolevate jalakäijate tuvastamine
● hoiatamine eesolevate jalakäijate eest
Eesmine jalakäijate kaitse
aktiveeritakse koos esikokkupõrke
hoiatusega.
Esikokkupõrke hoiatus 3 169.
Eesolevate jalakäijate
tuvastamine
Eesolevaid jalakäijaid, kes on
ligikaudu kuni 40 m kaugusel,
näidatakse näidikuplokis sümboli
abil.
Hoiatamine eesolevate jalakäijate
eest
Kui lähenete tuvastatud jalakäijale
liialt kiiresti, kuvatakse juhi
infokeskuses hoiatusteade. Antakse
hoiatussignaal.
Eesolevate jalakäijate eest
hoiatamisel võidakse püsikiiruse
regulaator või adaptiivne püsikiiruse
regulaator välja lülitada.
Süsteemi piirangud
Järgmistel juhtudel ei pruugi eesmine jalakäijate kaitse eesolevat jalakäijat
tuvastada või anduri toimimine võib
olla piiratud:● sõiduki kiirus on edasikäiguga väljaspool vahemikku 5 km/h
kuni 60 km/h
● kaugus eesoleva jalakäijani on üle 40 m
● sõitmisel kurvilistel või mägistel teedel
● sõitmisel öisel ajal
● ilm piirab nähtavust, nt udu, vihma või lumesaju korral
● andur esiklaasil või eesmise kaitseraua all asuv radariseade
on blokeeritud lume, jää, lobjaka, muda, mustuse jne poolt
● esiklaas on kahjustatud või seal on võõrkehad, nt kleebised
Parkimisabi Üldteave
Kui haagise haakeseadisega
ühendatakse haagis või
jalgrattakandur, siis parkimisabi
inaktiveeritakse.

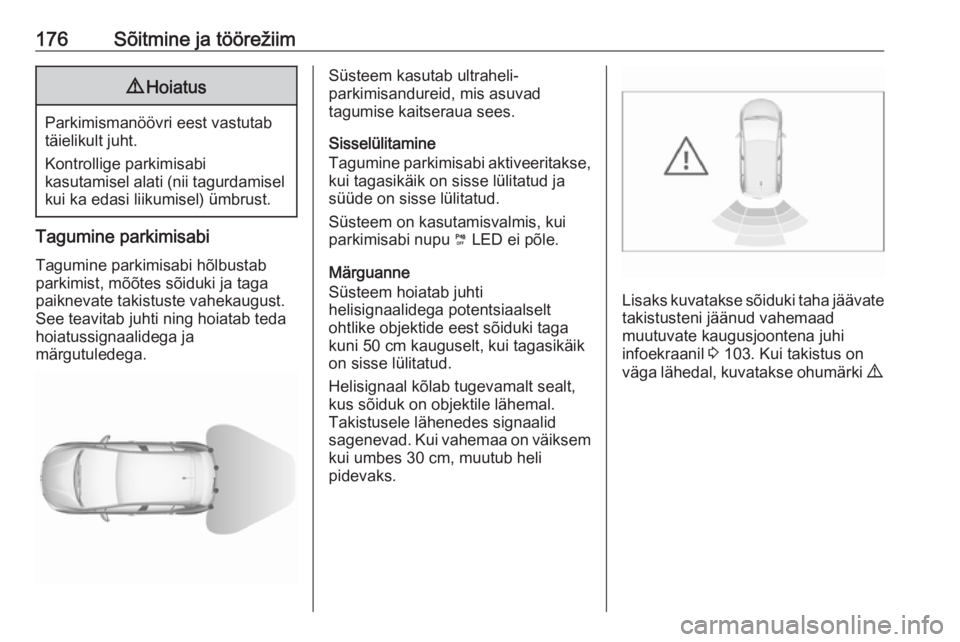

176Sõitmine ja töörežiim9Hoiatus
Parkimismanöövri eest vastutab
täielikult juht.
Kontrollige parkimisabi
kasutamisel alati (nii tagurdamisel kui ka edasi liikumisel) ümbrust.
Tagumine parkimisabi
Tagumine parkimisabi hõlbustab parkimist, mõõtes sõiduki ja taga
paiknevate takistuste vahekaugust.
See teavitab juhti ning hoiatab teda
hoiatussignaalidega ja
märgutuledega.
Süsteem kasutab ultraheli-
parkimisandureid, mis asuvad
tagumise kaitseraua sees.
Sisselülitamine
Tagumine parkimisabi aktiveeritakse,
kui tagasikäik on sisse lülitatud ja
süüde on sisse lülitatud.
Süsteem on kasutamisvalmis, kui
parkimisabi nupu ¼ LED ei põle.
Märguanne
Süsteem hoiatab juhti
helisignaalidega potentsiaalselt
ohtlike objektide eest sõiduki taga
kuni 50 cm kauguselt, kui tagasikäik
on sisse lülitatud.
Helisignaal kõlab tugevamalt sealt,
kus sõiduk on objektile lähemal.
Takistusele lähenedes signaalid
sagenevad. Kui vahemaa on väiksem
kui umbes 30 cm, muutub heli
pidevaks.
Lisaks kuvatakse sõiduki taha jäävate
takistusteni jäänud vahemaad
muutuvate kaugusjoontena juhi
infoekraanil 3 103. Kui takistus on
väga lähedal, kuvatakse ohumärki 9.

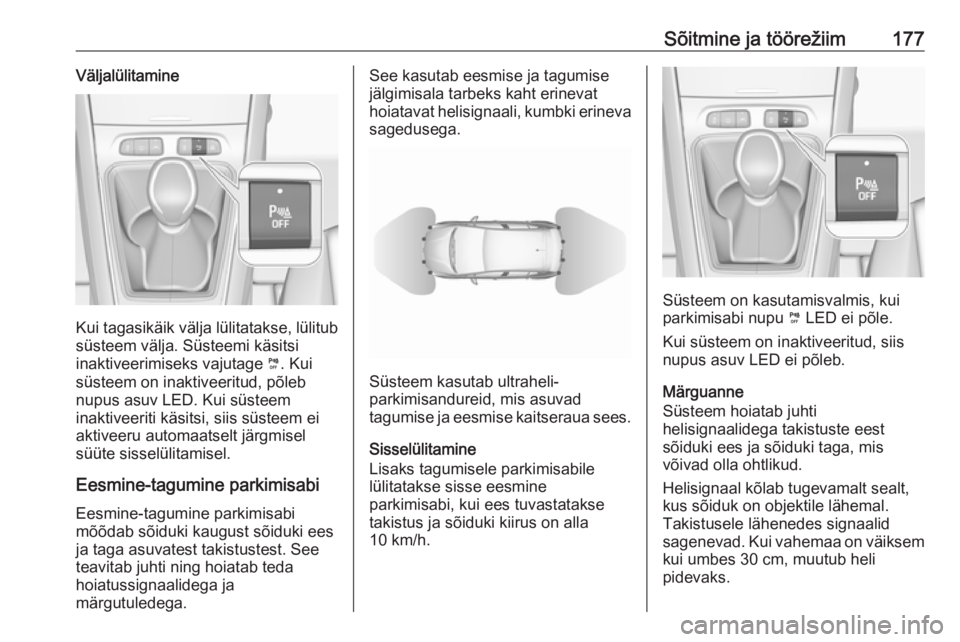

Sõitmine ja töörežiim177Väljalülitamine
Kui tagasikäik välja lülitatakse, lülitubsüsteem välja. Süsteemi käsitsi
inaktiveerimiseks vajutage ¼. Kui
süsteem on inaktiveeritud, põleb
nupus asuv LED. Kui süsteem
inaktiveeriti käsitsi, siis süsteem ei
aktiveeru automaatselt järgmisel
süüte sisselülitamisel.
Eesmine-tagumine parkimisabi Eesmine-tagumine parkimisabi
mõõdab sõiduki kaugust sõiduki ees
ja taga asuvatest takistustest. See
teavitab juhti ning hoiatab teda
hoiatussignaalidega ja
märgutuledega.
See kasutab eesmise ja tagumise
jälgimisala tarbeks kaht erinevat
hoiatavat helisignaali, kumbki erineva
sagedusega.
Süsteem kasutab ultraheli-
parkimisandureid, mis asuvad
tagumise ja eesmise kaitseraua sees.
Sisselülitamine
Lisaks tagumisele parkimisabile
lülitatakse sisse eesmine
parkimisabi, kui ees tuvastatakse
takistus ja sõiduki kiirus on alla
10 km/h.
Süsteem on kasutamisvalmis, kui
parkimisabi nupu ¼ LED ei põle.
Kui süsteem on inaktiveeritud, siis
nupus asuv LED ei põleb.
Märguanne
Süsteem hoiatab juhti
helisignaalidega takistuste eest
sõiduki ees ja sõiduki taga, mis
võivad olla ohtlikud.
Helisignaal kõlab tugevamalt sealt,
kus sõiduk on objektile lähemal.
Takistusele lähenedes signaalid
sagenevad. Kui vahemaa on väiksem
kui umbes 30 cm, muutub heli
pidevaks.

178Sõitmine ja töörežiim
Lisaks kuvatakse sõiduki taha ja ette
jäävate takistusteni jäänud
vahemaad muutuvate
kaugusjoontena juhi infoekraanil
3 103.
Kui sõiduk seisab sisselülitatud
edasikäiguga üle 3 sekundi, kui
automaatkäigukast on asendis P või
rohkem takistusi ei tuvastata, siis
helisignaale ei anta.
Väljalülitamine
Süsteem inaktiveeritakse
automaatselt, kui sõiduki kiirus ületab
10 km/h, elektrilise seisupiduri
rakendamisel või vajutatakse
parkimisabi nuppu ¼.
Kui süsteem on käsitsi inaktiveeritud,
siis nupus asuv LED põleb.
Kui süsteem inaktiveeriti käsitsi, siis süsteem ei aktiveeru automaatseltjärgmisel süüte sisselülitamisel.
Süsteemi piirangud
Rikke korral või juhul, kui süsteem
ajutiselt ei tööta, nt tugeva välise
mürataseme või muude häirivate
tegurite tõttu, süttib näidikuplokis
H . Juhi infokeskuses kuvatakse
teade.9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
madalatele takistustele, mis
võivad kahjustada kaitseraua
alaosa.
Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib süsteemi töövõime väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Kui läheduses on pikemad
sõidukid (nt maasturid,
minibussid, furgoonid), kehtivad eritingimused. Takistuse
tuvastamist nende sõidukite
ülaosas ja nende õige kauguse
näitamist ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabisüsteemid ei tuvasta
objekte, mis pole nende
tuvastamisalas.

Sõitmine ja töörežiim179Eesmine parkimisabi9Hoiatus
Süsteemi pakutud parkimiskoha
kinnitamise ja parkimismanöövri
eest vastutab täielikult juht.
Kontrollige eesmise parkimisabi
kasutamisel alati ümbrust ja
vaadake igas suunas.
Täiustatud parkimisabi mõõdab
möödudes sobivat parkimiskohta,
arvutab liikumistee ja roolib
parkimisel sõidukit automaatselt.
Eesmine parkimisabi tagab abi
järgmiste manöövrite korral:
● sisenemine paralleelsesse parkimiskohta
● sisenemine ristsuunalisse parkimiskohta
● väljumine paralleelsest parkimiskohast
Juht peab vajutama gaasi ja pidurit ja
vahetama käiku, kuid rooli
pööratakse automaatselt. Juht saab
roolist kinni võttes kontrolli sõiduki üle alati taastada.
See võib olla vajalik juhul, kui edasivõi tagasi liikuda on vaja rohkem kui
üks kord.
Juhiseid antakse infoekraanil 3 103.
Täiustatud parkimisabi saab
aktiveerida ainult edasikäiguga.
Täiustatud parkimisabi kasutatakse
alati koos eesmise-tagumise
parkimisabiga.
Süsteemil on kuus ultraheli-
parkimisandurit nii tagumise kui ka
eesmise kaitseraua sees.
Sisenemine paralleelsesse
parkimiskohta
Sisselülitamine
Vähendage sõiduki kiirus alla
20 km/h.
7'' värviline infonäidik: parkimiskoha otsimiseks aktiveerige süsteem,
valides infoekraanil Park Assist
(Parkimisabi) . Seejärel valige Enter
parallel parking space (Paralleelse
parkimise funktsiooni avamine) .
8'' värviline infoekraan: parkimiskoha
otsimiseks aktiveerige süsteem,
vajutades Í. Valige infoekraanilt
juhtimisfunktsioonid ja seejärel Parkimisabi . Valige Sisene
paralleelsesse parkimisruumi .
Valige parkimiseks kasutatav pool,
lülitades sisse vastava suunatule.
Lubatav paralleelne vahekaugus
sõiduki ja pargitud autode rea vahel
on 0,5 m kuni 1,5 m.
Süsteem ei tuvasta kohti, mis on
sõidukist selgelt väiksemad või
suuremad.

180Sõitmine ja töörežiim
Vaba parkimiskoha tuvastamisel
antakse infoekraanil visuaalse
tagasiside märguanne ja kostub
esimene helisignaal. Sõitke aeglaselt
ettepoole. Teise helisignaali andmisel
peatage sõiduk, lülitage sisse
tagumine käik, vabastage rool ja
alustage aeglaselt liikumist.
Infoekraanil antakse visuaalset
tagasisidet.Liikuge edasi ja tagasi, jälgides samal
ajal parkimisabi hoiatusi kuni
manöövri lõpu näitamiseni.
Sisenemine ristsuunalisse
parkimiskohta
Sisselülitamine
7'' värviline infonäidik: parkimiskoha otsimiseks aktiveerige süsteem,
valides infoekraanil Park Assist
(Parkimisabi) . Seejärel valige Enter
perpendicular parking space (Risti
parkimise funktsiooni avamine) .
8'' värviline infoekraan: parkimiskoha
otsimisel aktiveerige süsteem,
vajutades Í. Valige infoekraanilt
juhtimisfunktsioonid ja seejärel
Parkimisabi . Valige Sisene
parkimiskoha parkimisruumi .
Vähendage sõiduki kiirus alla
20 km/h.
Valige parkimiseks kasutatav pool,
lülitades sisse vastava suunatule.
Lubatav paralleelne vahekaugus
sõiduki ja pargitud autode rea vahel
on 0,5 m kuni 1,5 m.
Kui leitakse mitu järjestikust
parkimiskohta, suunatakse sõiduk
viimase suunas.
Vaba parkimiskoha tuvastamisel
antakse infoekraanil visuaalse
tagasiside märguanne ja kostub

Sõitmine ja töörežiim181helisignaal. Peatage sõiduk, lülitage
sisse tagumine käik, vabastage rool
ja alustage liikumist kiirust 7 km/h
ületamata.
Liikuge edasi ja tagasi vastavalt
juhistele, jälgides parkimisabi
hoiatusi ja pöörates tähelepanu
helisignaalidele kuni manöövri lõpu
näitamiseni. Pärast lõpetamist kustub $ näidikuplokis.
Parkimismanöövri ajal
inaktiveeritakse süsteem kohe, kui sõiduki tagaosa jõuab takistusest 50cm kaugusele.
Väljumine paralleelsest
parkimiskohast
Sisselülitamine
7'' värviline infoekraan: paralleelsest
parkimiskohast väljumisel aktiveerige süsteem, valides infoekraanil Park
Assist (Parkimisabi) . Seejärel valige
Välju paralleelsest parkimisruumist .
8'' värviline infoekraan: paralleelsest
parkimiskohast väljumisel aktiveerige süsteem, vajutades Í. Valige
infoekraanilt juhtimisfunktsioonid ja seejärel Parkimisabi . Valige Välju
paralleelsest parkimisruumist .
Valige pool, kuhu soovite väljuda,
lülitades sisse vastava suunatule.
Lülitage sisse tagasi- või edasikäik,
vabastage rool ja alustage liikumist
kiirust 5 km/h ületamata.
Liikuge edasi ja tagasi, jälgides samal
ajal parkimisabi hoiatusi kuni
manöövri lõpu näitamiseni. Manööver on lõpetatud, kui sõiduki esirattad on
väljaspool parkimiskohta.
Pärast inaktiveerumist kontrollige
sõiduki juhitavust.
Kuva Ekraanile ilmuvad järgmised juhised: ● üldised nõuanded ja hoiatusteated
● nõue peatada sõiduk, kui on leitud parkimiskoht

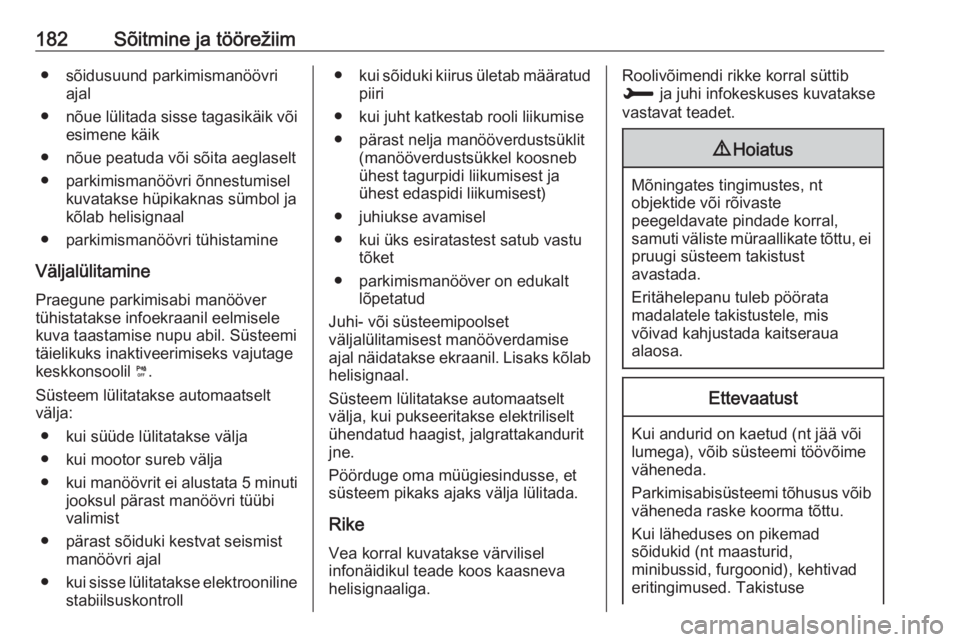

182Sõitmine ja töörežiim● sõidusuund parkimismanöövriajal
● nõue lülitada sisse tagasikäik või
esimene käik
● nõue peatuda või sõita aeglaselt ● parkimismanöövri õnnestumisel kuvatakse hüpikaknas sümbol ja
kõlab helisignaal
● parkimismanöövri tühistamine
Väljalülitamine Praegune parkimisabi manöövertühistatakse infoekraanil eelmisele
kuva taastamise nupu abil. Süsteemi
täielikuks inaktiveerimiseks vajutage
keskkonsoolil ¼.
Süsteem lülitatakse automaatselt välja:
● kui süüde lülitatakse välja
● kui mootor sureb välja
● kui manöövrit ei alustata 5 minuti
jooksul pärast manöövri tüübi
valimist
● pärast sõiduki kestvat seismist manöövri ajal
● kui sisse lülitatakse elektrooniline
stabiilsuskontroll● kui sõiduki kiirus ületab määratud
piiri
● kui juht katkestab rooli liikumise ● pärast nelja manööverdustsüklit (manööverdustsükkel koosnebühest tagurpidi liikumisest ja
ühest edaspidi liikumisest)
● juhiukse avamisel
● kui üks esiratastest satub vastu tõket
● parkimismanööver on edukalt lõpetatud
Juhi- või süsteemipoolset
väljalülitamisest manööverdamise
ajal näidatakse ekraanil. Lisaks kõlab helisignaal.
Süsteem lülitatakse automaatselt välja, kui pukseeritakse elektriliselt
ühendatud haagist, jalgrattakandurit
jne.
Pöörduge oma müügiesindusse, et
süsteem pikaks ajaks välja lülitada.
Rike Vea korral kuvatakse värvilisel
infonäidikul teade koos kaasneva
helisignaaliga.Roolivõimendi rikke korral süttib
H ja juhi infokeskuses kuvatakse
vastavat teadet.9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
madalatele takistustele, mis
võivad kahjustada kaitseraua
alaosa.
Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib süsteemi töövõime
väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Kui läheduses on pikemad
sõidukid (nt maasturid,
minibussid, furgoonid), kehtivad eritingimused. Takistuse
