Araç bakımı255

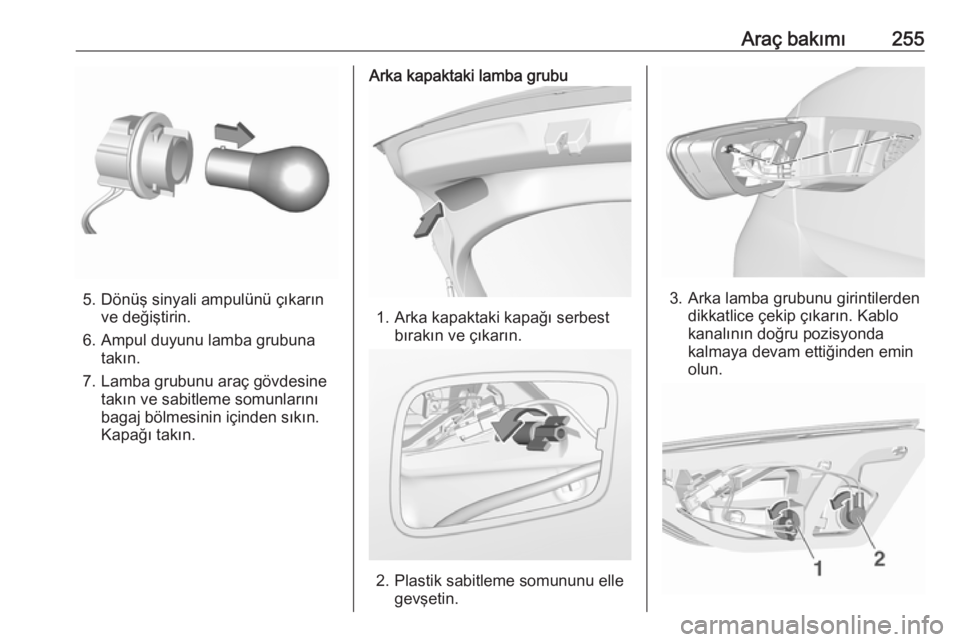

5. Dönüş sinyali ampulünü çıkarınve değiştirin.
6. Ampul duyunu lamba grubuna takın.
7. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.

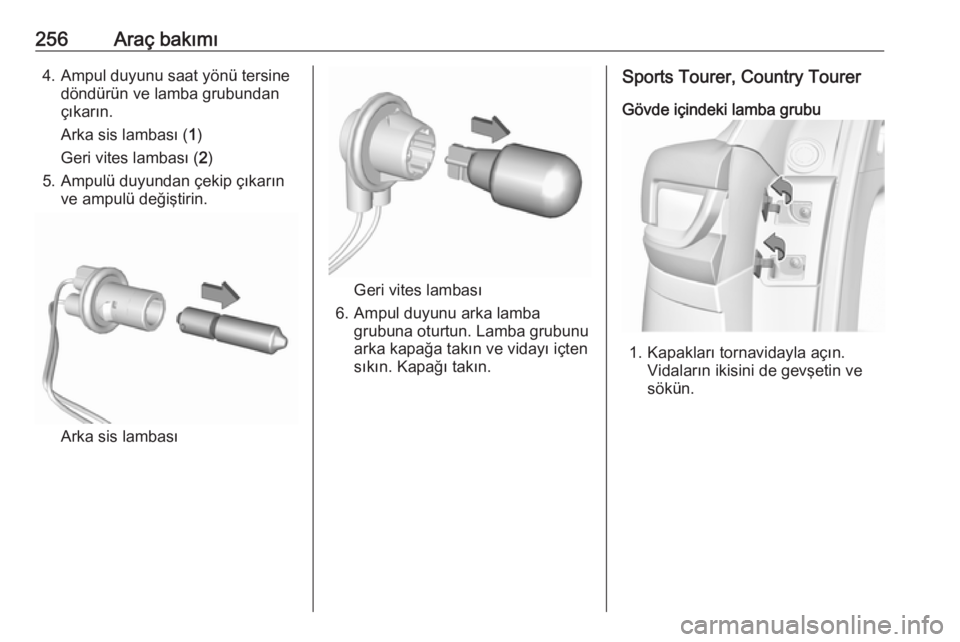

256Araç bakımı4. Ampul duyunu saat yönü tersinedöndürün ve lamba grubundan
çıkarın.
Arka sis lambası ( 1)
Geri vites lambası ( 2)
5. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
Arka sis lambası
Geri vites lambası
6. Ampul duyunu arka lamba grubuna oturtun. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
Sports Tourer, Country Tourer
Gövde içindeki lamba grubu
1. Kapakları tornavidayla açın. Vidaların ikisini de gevşetin ve
sökün.

Araç bakımı257

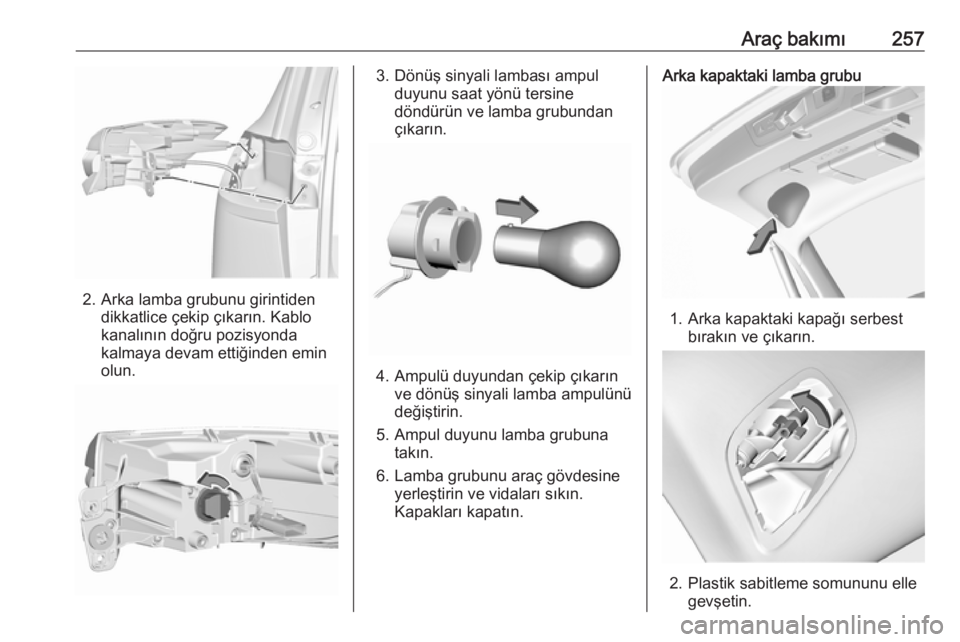

2. Arka lamba grubunu girintidendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
3. Dönüş sinyali lambası ampul duyunu saat yönü tersine
döndürün ve lamba grubundan
çıkarın.
4. Ampulü duyundan çekip çıkarın ve dönüş sinyali lamba ampulünü
değiştirin.
5. Ampul duyunu lamba grubuna takın.
6. Lamba grubunu araç gövdesine yerleştirin ve vidaları sıkın.
Kapakları kapatın.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.

258Araç bakımı

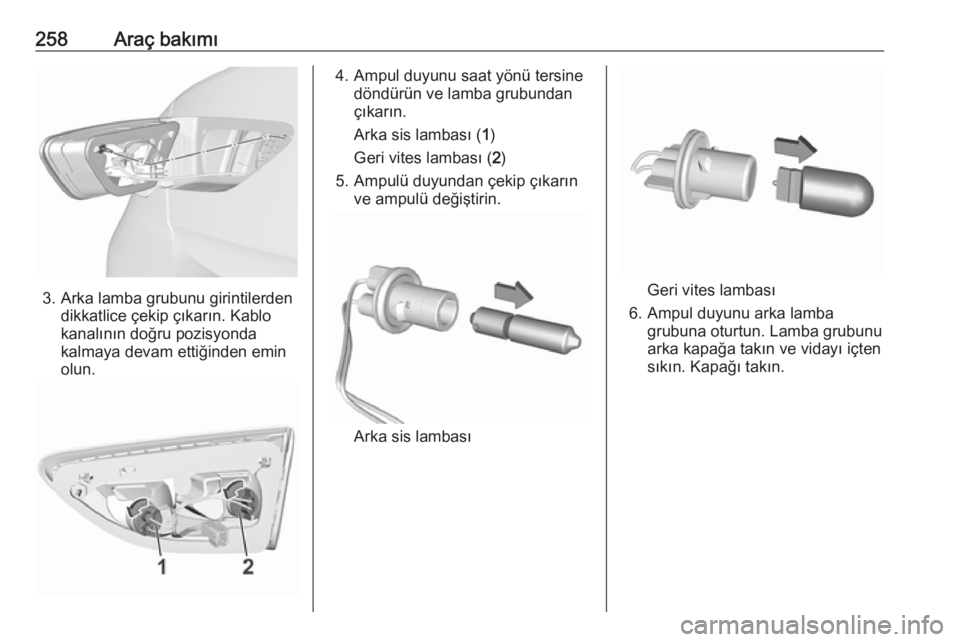

3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.
Arka sis lambası ( 1)
Geri vites lambası ( 2)
5. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
Arka sis lambası
Geri vites lambası
6. Ampul duyunu arka lamba grubuna oturtun. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.

Araç bakımı259Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası Plaka lambası LED şeklinde
tasarlanmış olup değiştirilemez.
LED'lerin arızalanması durumda bir
serviste değiştirin.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatmasıLamba değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.

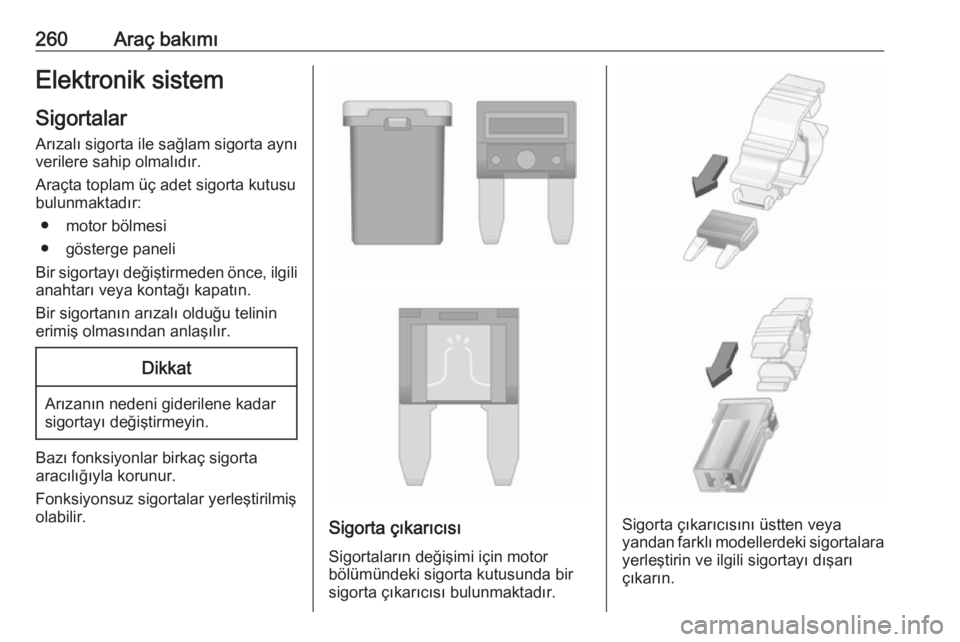

260Araç bakımıElektronik sistemSigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

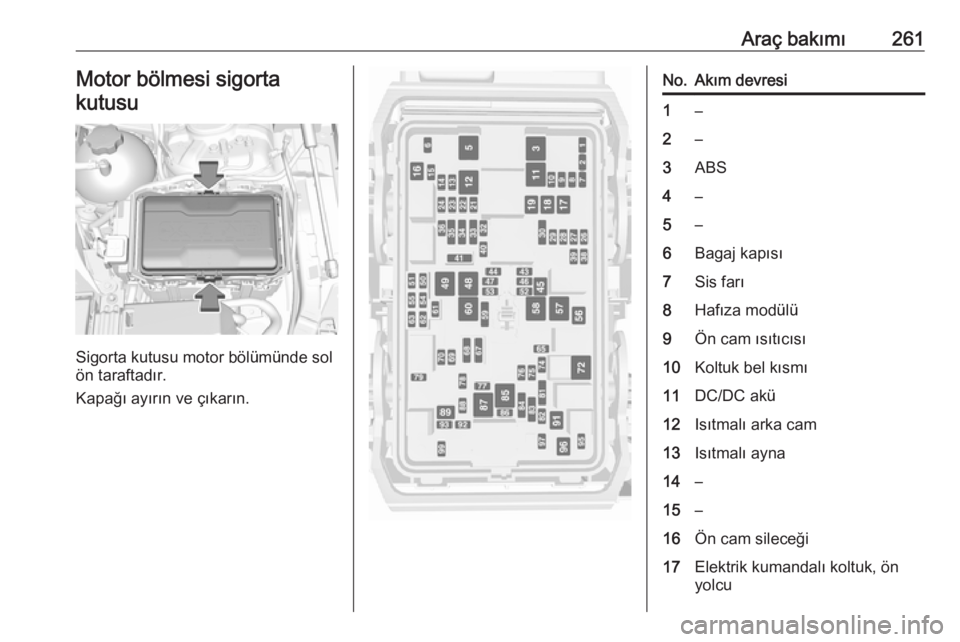

Araç bakımı261Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
No.Akım devresi1–2–3ABS4–5–6Bagaj kapısı7Sis farı8Hafıza modülü9Ön cam ısıtıcısı10Koltuk bel kısmı11DC/DC akü12Isıtmalı arka cam13Isıtmalı ayna14–15–16Ön cam sileceği17Elektrik kumandalı koltuk, ön
yolcu

262Araç bakımıNo.Akım devresi18Stor perde19Elektrik kumandalı koltuk,
sürücü20–21Sürgülü açılır tavan (Sunroof)22Arka silecek/Hava yastığı23Sürüşe duyarlı ön farlar (AFL)24–25–26Şanzıman kontrol modülü27Kontak/Gösterge paneli28–29Arka görüş kamerası/Hava
menfezi30Arıza gösterge lambası/Römork31–32Kamera33Koltuk ısıtması, önNo.Akım devresi34Koltuk ısıtması, arka35Sönümleme/Tüm tekerlek‐
lerden çekiş36Yakıt sistemi37–38–39–40Direksiyon kilidi41–42–43Isıtmalı direksiyon44Far seviye ayarlaması45–46Motor kontrol modülü47–48DC/DC konvertörü/Hava
menfezi/E-Takviye49Arka kapı kontrol modülüNo.Akım devresi50–51–52–53–54–55–56Marş motoru57–58–59Sol ön far (LED)60Soğutma fanı61–62–63–64–65Klima Sistemi66–
