Sürüş ve kullanım223tutulması önemlidir. Mercekleri
suyla yıkayın ve yumuşak bir bezle
silin.
Mercekleri buhar püskürtücü
temizleyiciler veya diğer yüksek
basınçlı temizleme cihazları ile
temizlemeyin.
Panoramik görüş sistemi aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceklerine parlıyorsa.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Kamera merceklerinin önü kar, buz, sulu kar, çamur, toprakla
kapandıysa.
● Araç bir römork çekerken.
● Aracın kaza yapması.
● Çok aşırı sıcaklık değişimlerinde.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü Bilgi Ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve park asistanının
görüş alanı dışında yer alan, örn.
tamponun veya aracın altında
bulunan nesnelerin
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece arka görüş
kamerasını kullanarak geri viteste kullanmayın veya park etmeyin.
Aracı sürmeye başlamadan önce
her zaman çevresini kontrol edin.
Etkinleştirilmesi
Arka görüş kamerası geri vitestakıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera plaka lambalarının arasına
monte edilmiştir.

224Sürüş ve kullanımKamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.

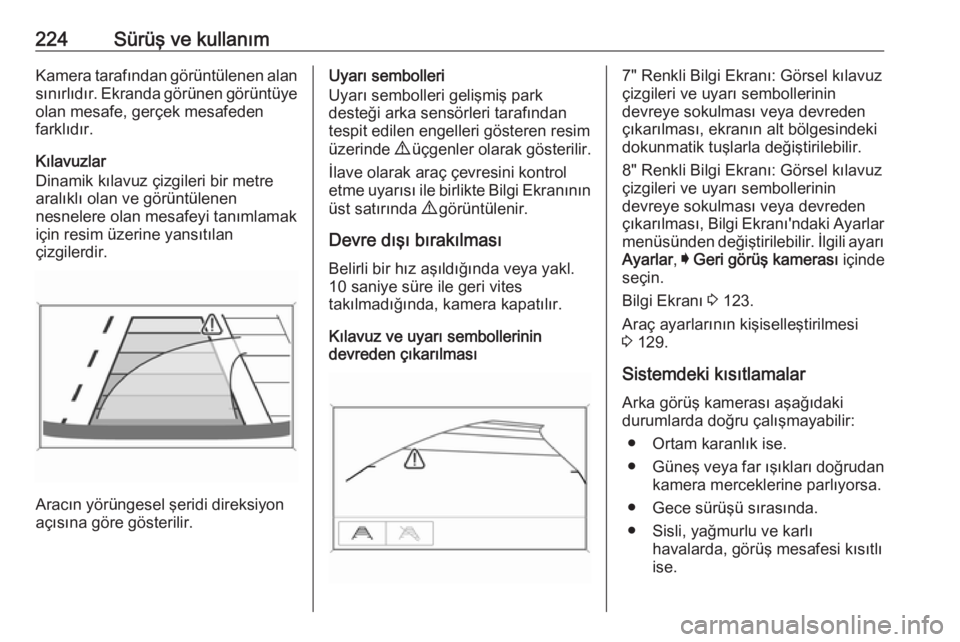

Kılavuzlar
Dinamik kılavuz çizgileri bir metre aralıklı olan ve görüntülenen
nesnelere olan mesafeyi tanımlamak
için resim üzerine yansıtılan
çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Kılavuz ve uyarı sembollerinin
devreden çıkarılması7" Renkli Bilgi Ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
8" Renkli Bilgi Ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki Ayarlar
menüsünden değiştirilebilir. İlgili ayarı
Ayarlar , I Geri görüş kamerası içinde
seçin.
Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi 3 129.
Sistemdeki kısıtlamalar Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceklerine parlıyorsa.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.

Sürüş ve kullanım225● Kamera merceklerinin önü kar,buz, sulu kar, çamur, topraklakapandıysa. Merceği temizleyin,
suyla durulayın ve yumuşak bir
bezle silin.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Hata mesajları Bilgi Ekranı'nın üst
satırında bir 9 ile gösterilir.
Arka çapraz trafik uyarısı Arka görüş kamerasına ek olarak
3 223, geriye doğru sürerken arka
çapraz trafik uyarısı sol veya sağ
taraftan çapraz trafik konusunda
uyarır. Çapraz trafik fark edildiğinde
ve arka görüş kamerası
etkinleştirildiğinde, yönlendirme oklu
K üçgen ikaz reflektörü Renkli bilgi
ekranında trafiğin yönünü gösteren
bir yön oku ile görüntülenir. Ayrıca
ilgili tarafındaki hoparlörden üç bip
sesi duyulur.
Radar mesafe sensörleri arka
tamponda yer almaktadır.
9 Uyarı
Arka çapraz trafik uyarısı sürücü
görüşünün yerini tutmaz.
Sensörler dışındaki, örneğin
tampon altında veya aracın altında kalan, bu nesnelerin
gösterilmediğine dikkat edin.
Yayalar, çocuklar veya hayvanlar
algılanmaz.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Geri vitese geçirildiğinde arka çapraztrafik uyarısı otomatik olarak arka
görüş kamerası ile birlikte devreye
girer.
Algılama bölgeleri
Sistem sensörleri aracın arkasının
90° sol veya sağ tarafında yaklaşık 20 metrelik bir bölgeyi kapsar. Arka

226Sürüş ve kullanımçapraz trafik uyarısı 10 km/saat hıza
kadar aktiftir ve 0 ile 36 km/saat
arasında ilerleyen çapraz trafik
dahilinde uyarılar verir.
Devre dışı bırakılması Belli bir ileri hız aşıldığında veya geri
vites yaklaşık 10 saniye süreyle
kullanılmadığında arka çapraz trafik
uyarısı arka görüş kamerası ile birlikte
devre dışı bırakılır.
Arka çapraz trafik uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç
kişiselleştirme menüsünden
ayarlanabilir.
Araç ayarlarının kişiselleştirilmesi 3 129.
Bilgi Ekranı 3 123.
Araç römork çekiyorsa sistem devre
dışı kalır.
Sistemin devre dışı kalması Sürücü
bilgi sisteminde bir mesaj ile belirtilir.Sistemdeki kısıtlamalar
Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● Buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veyaherhangi başka bir şeyin
sensörlerin önünü kapatması.
● Şiddetli yağmurda sürüş.
● Aracın kaza yapması veya algılama sensörün etrafındaki
alanın hasar görmesi veya
düzgün şekilde onarılmaması.
● Çok aşırı sıcaklık değişimlerinde.
● Aracın römork çekmesi
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde bir mesaj görüntülenir. Bir servise başvurun.

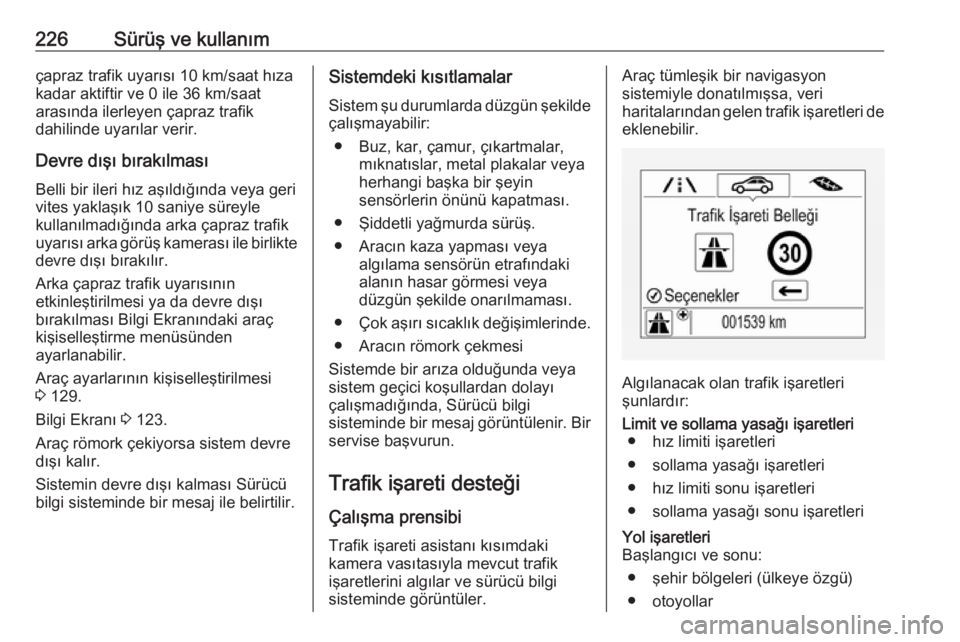

Trafik işareti desteği
Çalışma prensibi Trafik işareti asistanı kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.Araç tümleşik bir navigasyon
sistemiyle donatılmışsa, veri
haritalarından gelen trafik işaretleri de eklenebilir.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ● hız limiti işaretleri
● sollama yasağı işaretleri
● hız limiti sonu işaretleri
● sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
● şehir bölgeleri (ülkeye özgü)● otoyollar

Sürüş ve kullanım227● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork çekme kısıtlaması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● zaman sınırları
● mesafe sınırları
● yön okları
Hız sınırı işaretleri ve sollama yasağı işaretleri Sürücü Bilgi Sistemi (Driver Information Centre) ekranında bir
sonraki hız sınırı işareti veya hız sınırı
sonu işareti tespi edilene veya
tanımlanmış bir işaret zamanaşımına
kadar gösterilir.
Ekranda birden fazla işaretin
gösterilmesi mümkündür.
Çerçevede bulunan bir ünlem işareti,
sistem tarafından açıkça
tanımlanamayan başka bir işaret
tespit edildiği anlamına gelir.
Sistem, ışık koşullarına bağlı olarak
200 km/saat'e kadar hızda
performans kaybı olmadan çalışır.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
İşaret ve sembollerin
görüntülenmesi
Geçerli trafik işaretleriyle ilgili bilgiler,
Sürücü Bilgi Sisteminin ilgili trafik
işareti asistanı sayfasında mevcuttur.
Ayrıca, o anda geçerli olan hız sınırı
da Sürücü Bilgi Sisteminin alt
satırında sürekli olarak görüntülenir.
Eklemeli bir hız sınırı olması halinde,
bu alanda bir + sembolü görüntülenir.
Temel seviye ekranda, MENU
aracılığıyla Bilgi Menu ? öğesini
seçin ve sinyal kolu üzerindeki ayar tekeriyle trafik işareti asistanı
sayfasını seçin 3 115.

228Sürüş ve kullanım
Orta veya Üst seviye ekranda, sağ
direksiyon simidi düğmeleri
aracılığıyla Bilgi Menüsünü seçin ve
trafik işareti asistanı sayfasını
seçmek için å veya ä düğmesine
basın 3 115.
Sürücü Bilgi Sisteminde başka bir sayfa seçilir ve ardından trafik işareti
asistanı sayfası tekrar seçilirse, en
son algılanan trafik işareti
görüntülenir.
Uyarı fonksiyonu
Alarm fonksiyonu, trafik işareti
asistanı sayfasının ayar menüsünde
devreye sokulabilir veya devreden
çıkarılabilir.Devreye sokulduysa ve trafik işareti
sayfası o anda görüntülenmiyorsa,
yeni algılanan hız sınırı ve sollama
yasağı işaretleri Sürücü Bilgi
Sisteminde ekran uyarıları şeklinde
görüntülenir.Temel seviye ekranda, trafik işareti
asistanı görüntülenirken, sinyal kolu
üzerindeki SET/CLR düğmesine
basın.

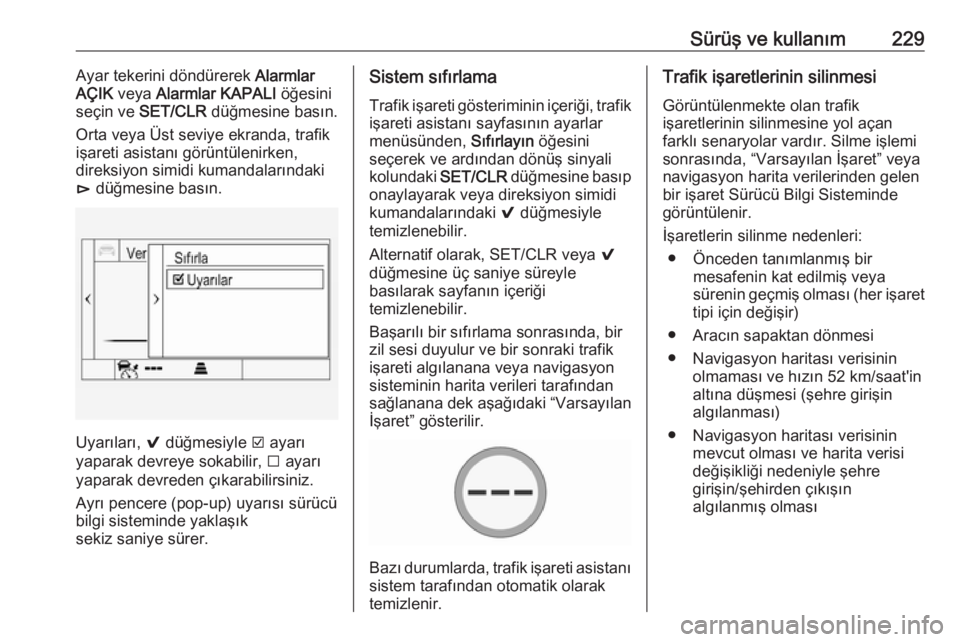

Sürüş ve kullanım229Ayar tekerini döndürerek Alarmlar
AÇIK veya Alarmlar KAPALI öğesini
seçin ve SET/CLR düğmesine basın.
Orta veya Üst seviye ekranda, trafik
işareti asistanı görüntülenirken,
direksiyon simidi kumandalarındaki
é düğmesine basın.
Uyarıları, 9 düğmesiyle J ayarı
yaparak devreye sokabilir, I ayarı
yaparak devreden çıkarabilirsiniz.
Ayrı pencere (pop-up) uyarısı sürücü
bilgi sisteminde yaklaşık
sekiz saniye sürer.
Sistem sıfırlama
Trafik işareti gösteriminin içeriği, trafik
işareti asistanı sayfasının ayarlar
menüsünden, Sıfırlayın öğesini
seçerek ve ardından dönüş sinyali kolundaki SET/CLR düğmesine basıp
onaylayarak veya direksiyon simidi
kumandalarındaki 9 düğmesiyle
temizlenebilir.
Alternatif olarak, SET/CLR veya 9
düğmesine üç saniye süreyle
basılarak sayfanın içeriği
temizlenebilir.
Başarılı bir sıfırlama sonrasında, bir
zil sesi duyulur ve bir sonraki trafik
işareti algılanana veya navigasyon
sisteminin harita verileri tarafından
sağlanana dek aşağıdaki “Varsayılan İşaret” gösterilir.
Bazı durumlarda, trafik işareti asistanı
sistem tarafından otomatik olarak
temizlenir.
Trafik işaretlerinin silinmesi
Görüntülenmekte olan trafik
işaretlerinin silinmesine yol açan
farklı senaryolar vardır. Silme işlemi
sonrasında, “Varsayılan İşaret” veya
navigasyon harita verilerinden gelen
bir işaret Sürücü Bilgi Sisteminde
görüntülenir.
İşaretlerin silinme nedenleri: ● Önceden tanımlanmış bir mesafenin kat edilmiş veya
sürenin geçmiş olması (her işaret
tipi için değişir)
● Aracın sapaktan dönmesi
● Navigasyon haritası verisinin olmaması ve hızın 52 km/saat'in
altına düşmesi (şehre girişin
algılanması)
● Navigasyon haritası verisinin mevcut olması ve harita verisi
değişikliği nedeniyle şehre
girişin/şehirden çıkışın
algılanmış olması

230Sürüş ve kullanımTrafik işareti tespit sistemi ile
birlikte navigasyon sistemi
Araçta navigasyon sistemi varsa,görüntülenmekte olan işaret optik
işaret algılaması veya harita
verilerinden kaynaklanabilir.
Görüntülenmekte olan işaret harita
verilerinden kaynaklanıyor ve harita
bilgileri değişiyorsa, yeni bir işaret
görüntülenir. Bu, yolda bir işaretin
yanından geçilmemiş olsa bile yeni bir işaretin algılanmasına neden
olabilir.
Sistemdeki kısıtlamalar
Trafik işareti asistanı şu durumlarda
düzgün çalışmayabilir:
● Aracın hızının saatte 200 km'den
yüksek olması.
● Virajlı veya yokuşlu yollarda sürüş.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.● Ön camdaki sensörün önünün kar, buz, sulu kar, çamur, toz, öncam hasarıyla kapanması veya
örn. çıkartmalar gibi yabancı
cisimlerden etkilenmesi.
● Güneş ışığının doğrudan kamera
merceğinin içine parlaması.
● Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler
zor tespit edilebilir durumda ise.
● Trafik işaretleri hatalı monte edildiğinde veya hasarlı
olduğunda.
● Trafik işaretleri Yol İşaretleri ve Sinyalleriyle ilgili Viyana
Anlaşması'na uygun
olmadığında.
● Navigasyon haritası eski olduğunda.Dikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.
Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şeritte kalma asistanı
Şeritte kalma asistanı kasıtsız olarak
şeritten ayrılmaktan kaynaklanan
çarpışmaların önlenmesine yardımcı olur. Ön kamera, aracın aralarında
gittiği şerit işaretlerini takip eder. Araç bir şerit işaretine yaklaşırsa,
direksiyon simidi hafifçe
döndürülerek araç şeride geri
sokulur. Sistem direksiyon kullanımı
