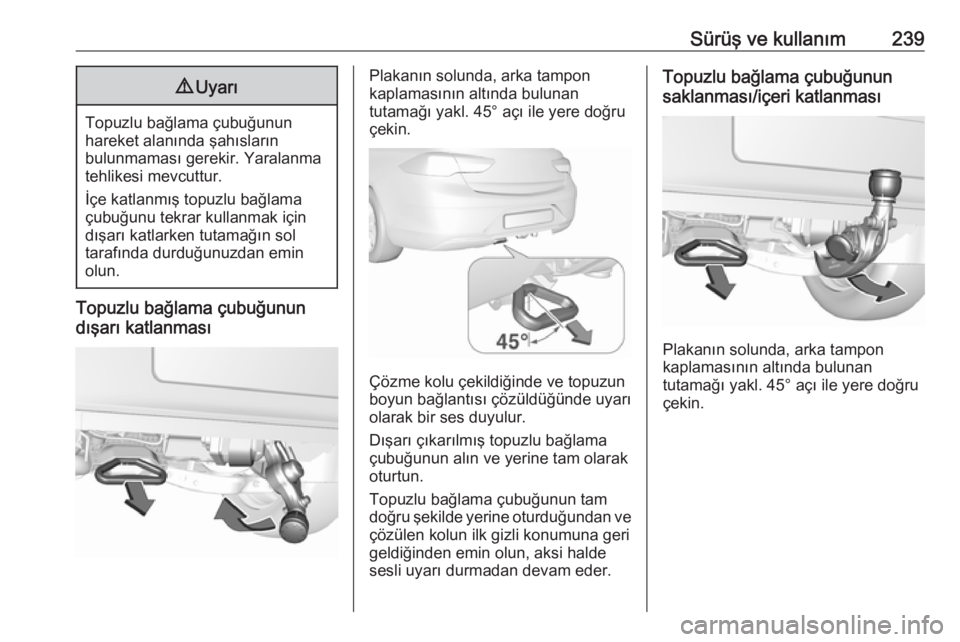

Sürüş ve kullanım2399Uyarı
Topuzlu bağlama çubuğunun
hareket alanında şahısların
bulunmaması gerekir. Yaralanma
tehlikesi mevcuttur.
İçe katlanmış topuzlu bağlama
çubuğunu tekrar kullanmak için
dışarı katlarken tutamağın sol
tarafında durduğunuzdan emin
olun.
Topuzlu bağlama çubuğunun
dışarı katlanması
Plakanın solunda, arka tampon
kaplamasının altında bulunan
tutamağı yakl. 45° açı ile yere doğru
çekin.
Çözme kolu çekildiğinde ve topuzun
boyun bağlantısı çözüldüğünde uyarı olarak bir ses duyulur.
Dışarı çıkarılmış topuzlu bağlama çubuğunun alın ve yerine tam olarak
oturtun.
Topuzlu bağlama çubuğunun tam
doğru şekilde yerine oturduğundan ve çözülen kolun ilk gizli konumuna geri
geldiğinden emin olun, aksi halde
sesli uyarı durmadan devam eder.
Topuzlu bağlama çubuğunun
saklanması/içeri katlanması
Plakanın solunda, arka tampon
kaplamasının altında bulunan
tutamağı yakl. 45° açı ile yere doğru
çekin.

240Sürüş ve kullanım
Çözme kolu çekildiğinde ve topuzun
boyun bağlantısı çözüldüğünde uyarı olarak bir ses duyulur.
Dışarı çıkarılmış topuzlu bağlama
çubuğunu araç tabanına yerleşene
kadar elle sağa doğru çevirin. Çözme
kolunun ilk gizli konumuna geri
geldiğinden emin olun, aksi halde
sesli uyarı devam eder.9 Uyarı
Karavan/Römork kullanımına
sadece topuzlu bağlama çubuğu
yerine doğru yerleştirildiyse
müsaade edilir. Topuzlu bağlama
çubuğu tam olarak yerine
oturmuyorsa veya çözme kolu ilk
gizli konumuna geri gelmesi
mümkün değil ise veya bağlama
çubuğu yerine oturmasının
ardından uyarı sesi duyuluyorsa
bir servise başvurun.
Römork fren kablo gözü
Frenli römorklar için, ilgili fren
kablosunu çekme halkasına
bağlayın.
Karavan/römork stabilite
asistanı (TSA)
TSA sistemi römork kullanıldığında
araç hareketlerini kontrol etmektedir.
Sistem kuvvetli bir savrulma hareketi
algıladığında motor gücü düşürülür
ve bağlanan römork savrulma
hareketi durana kadar kontrollü
olarak frenlenmektedir. Sistem
etkinken direksiyonu olabildiğince
hareketsiz tutun.
Karavan/römork stabilite asistanı
Elektronik Stabilite Kontrolü
sisteminin bir fonksiyonudur 3 186.

Araç bakımı241Araç bakımıGenel Bilgiler............................. 242
Aksesuarlar ve araçta yapılan değişiklikler ............................. 242
Aracın depolanması ................242
Servis ömrü sonu geri kazanım .................................. 243
Araç kontrolleri ........................... 243
Çalışma yapılması ...................243
Kaput ....................................... 243
Motor yağı ............................... 244
Motor soğutma suyu ................245
Yıkama sistemi sıvısı ...............246
Frenler ..................................... 246
Fren hidroliği ............................ 247
Araç aküsü .............................. 247
Dizel yakıt sisteminin havasının alınması .................................. 248
Silecek lastiğinin değiştirilmesi 249
Ampul değiştirme .......................250
Halojen farlar ........................... 250
LED ön farlar ........................... 252
Sis lambaları ............................ 252
Arka lambalar .......................... 254
Yan dönüş lambaları ...............259
Plaka lambası .......................... 259İç lambalar............................... 259
Gösterge panosu aydınlatması ........................... 259
Elektronik sistem ........................260
Sigortalar ................................. 260
Motor bölmesi sigorta kutusu ..261
Gösterge panosu sigorta kutusu ..................................... 263
Araç takımları ............................. 265
Jantlar ve lastikler ......................266
Kış lastikleri ............................. 266
Lastik tanımlamaları ................266
Lastik hava basıncı ..................267
Lastik hava basıncı denetleme sistemi .................................... 268
Diş derinliği .............................. 270
Lastik ve tekerlek ebadının değiştirilmesi ........................... 271
Tekerlek kapakları ...................271
Lastik zincirleri ......................... 272
Lastik onarım seti ....................272
Tekerlek değiştirme .................277
Stepne ..................................... 279
Motorun ara kablo ile çalıştırıl‐
ması ........................................... 281
Çekme ....................................... 283
Aracın çekilmesi ......................283
Başka bir aracın çekilmesi .......284Araç bakımı ................................ 285
Dış bakım ................................ 285
İç bakım ................................... 287

242Araç bakımıGenel BilgilerAksesuarlar ve araçtayapılan değişiklikler
Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir
ve garanti edemeyiz.
Standart araç özelliklerinde yapılan
herhangi bir tadilat, dönüştürme ve
başka değişiklikler (bir sınırlama
olmaksızın yazılım, tadilatları,
elektronik kontrol modüllerinde
yapılan tadilatlar dahil olmak üzere)
Opel tarafından verilen garantiyi
geçersiz bırakabilir. Dahası, bu gibi
değişiklikler sürücü destek sistemleri, yakıt tüketimi, CO 2 emisyonu ve
aracın diğer emisyonlarını da
etkileyebilir. Aracın kullanım iznini
geçersiz de kılabilirler.Dikkat
Aracı trenle veya bir kurtarma aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre kullanılmaması
halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
● Aracı yıkayın ve pasta cila uygulayın.
● Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin
ve gerekirse onarılmasını
sağlayın.
● Kapak ve kapıların plastik contalarını temizleyin ve
koruyucu sürün.
● Yakıt deposunu tamamen doldurun.
● Motor yağını değiştirin.
● Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
●Soğutma sıvısı seviyesini kontrol
edin.
● Lastik basıncını azami yük için belirtilen değerlere göre
ayarlayın.
● Aracı kuru ve iyi havalanan bir mekana park edin. 1. vites veya
geri vitesi seçin, otomatik
şanzımanda vites kolunu P
konumuna alın.Takoz veya buna
benzer bir şey ile aracın hareket
etmemesini sağlayın.
● El frenini çekmeyin.
● Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
● Akünün eksi kutup bağlantısını sökerek araç şebekesinden
ayırın. Tüm sistemlerin
fonksiyonlarının kapalı
olduğundan emin olun (hırsızlık
alarm sistemi de dahil).

Araç bakımı243Aracın tekrar kullanıma alınmasıAracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
● Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrikli camların elektronik
ünitesini etkinleştirin.
● Lastik basıncını kontrol edin. ● Cam yıkama sistemini doldurun.
● Motor yağ seviyesini kontrol edin.
● Soğutma suyu seviyesini kontrol edin.
● Gerekirse plakayı monte edin.
Servis ömrü sonu geri kazanım
Servis ömrü sonu geri kazanım ve eski araçların tekrar değerlendirilmesi ile ilgili yasal bilgileri yetkili
servislerden edinebilirsiniz. Bu
işlemler, sadece aracın tekrar
değerlendirilmesi ile ilgili yetkili bir
merkez tarafından yapılabilir.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.
9 Tehlike
Elektronik ateşleme sistemi çok
yüksek bir elektrik gerilimi ile
çalışır. Bu nedenle elektirikli
parçalara dokunmayın.
Kaput
Açılması
Açma kolunu çekin. Açma kolunu
orjinal konumuna geri getirin.

244Araç bakımı
Emniyet mandalını aracın sol tarafına
doğru getirin ve kaputu açın.
Motor kaputu otomatik olarak açık
tutulur.
Autostop esnasında kaput
açıldığında, bir güvenlik gereği olarak motor otomatik olarak yeniden çalışır.
Stop-start sistemi 3 168.
Kapatılması Kaputu indirin ve mandalın üzerine
düşmesine izin verin. Kaputun
yerleşip yerleşmediğini kontrol edin.
Dikkat
Çökmeyi önlemek için kaputu mandalın içine doğru bastırmayın.
Aktif kaput 3 72.
Motor yağı Motor yağı seviyesini manuel olarakdüzenli aralıklarda kontrol ederek
motorun hasar görmesini önleyin.
Doğru özelliklerdeki yağın
kullanıldığından emin olun. Tavsiye
edilen sıvılar ve yağlayıcılar 3 290.
Maksimum motor yağı tüketimi
1000 km başına 0,6 litre'dir.
Motor yağ seviyesi kontrolü sadece
araç düz bir zeminde park edilmiş
konumdayken yapılmalıdır. Motor
çalışma sıcaklığında olmalı ve en az
beş dakika önce kapatılmış olmalıdır.
Yağ çubuğunu dışarıya çekin, silerek
temizleyin, tekrar tamamen sokun,
dışarıya çekin ve motor yağı
seviyesine bakın.

Araç bakımı245Yağ seviyesi ölçüm çubuğunun rengi
motor varyasyonuna göre değişir.
En son kullanılan motor yağının
aynısını kullanmanızı tavsiye ederiz.
Motor yağı seviyesi MIN konumuna
geldiğinde motor yağı ilave edin.
Motor yağı ölçüm çubuğunun
üzerindeki MAX seviyesini
geçmemelidir.Dikkat
Motor yağı dökülürse derhal silip
temizleyin.
Dikkat
Doldurulan fazla yağın akıtılması
veya emilmesi gerekir.
Kapasiteler 3 307.
Kapağı oturtun ve sıkın.
Motor soğutma suyu Soğutma suyu yakl. -28 °C'ye kadar
donma koruması sağlar. Çok düşük
sıcaklıkların oluştuğu soğuk
bölgelerde fabrikada doldurulan
antifriz yakl. -37 °C'ye kadar koruma
sağlar.
Dikkat
Sadece onaylanmış antifriz
kullanın.
Soğutma suyu ve antifriz 3 290.
Soğutma sıvısı seviyesi
Dikkat
Soğutma suyu seviyesinin çok
düşük olması motor hasarlarına
sebep olabilir.

246Araç bakımıSistem soğuk olduğu zaman soğutmasuyu seviyesi dolum çizgisi işaretinin
biraz üzerinde olmalıdır. Seviye
düşük ise doldurun.
Motora bağlı olarak, soğutma suyu
haznesinin konumu farklı olabilir.
9 Uyarı
Soğutma suyu kapağını açmadan
önce motorun soğumasını
bekleyin. İçerideki yüksek
basıncın yavaşça çıkması için
soğutma kapağını dikkatle açın.
Doldurmak için temiz içme suyu ile
karıştırılmış 1:1 soğutma sıvısı
kullanın. Eğer soğutma sıvısı yoksa,
temiz içme suyu kullanınız. Kapağı
oturtun ve sıkın. Soğutma sıvısı
yoğunluğunu kontrol edin ve kayıp
durumunda soğutma sıvısı kaybına
neden olan arızanın bir servis
tarafından giderilmesini sağlayın.
Yıkama sistemi sıvısı
Temiz su ile doldurun ve suya biraz
onaylanmış temizleme maddesi ve antifriz ilave ediniz.
Dikkat
Düşük veya aniden düşen
sıcaklıklarda sadece yeterli antifriz yoğunluğuna sahip yıkama sıvısıkoruma sağlayabilir.
Cam yıkama sıvısı 3 290.
Frenler
Fren balatasının kalınlığı en aza
indiğinde, fren yapılırken bir
cıyaklama sesi duyulur.
Sürüşe devam edilebilir. En kısa
zamanda fren balatalarının
değişmesini sağlayın.
Fren balataları yenilendiğinde ilk
kilometrelerde gereksiz sert frenleme yapmayın.
