Araç bakımı247Fren hidroliği9Uyarı
Fren hidroliği zehirli ve tahriş
edicidir. Gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin.
Fren hidroliği seviyesi MIN ve MAX
işaretinin arasında olmalıdır.
Sıvı seviyesi MIN işaretinin
altındaysa, yetkili servise başvurun.
Fren ve debriyaj hidroliği 3 290.
Araç aküsü
Araç aküsü motor bölmesinde
bulunur.
Takviyeyle marş için bağlantı
noktaları vardır. 3 281
Akü bakım gerektirmez, ancak bunun
önkoşulu sürüş tarzının akünün
yeterli şarj yapmasına imkan
tanımasıdır. Aracın kısa mesafeli
kullanımı ve sık sık motor çalıştırma
işlemi akünün boşalmasına sebep
olabilir. Elektrik tüketen cihazların
gereksiz yere kullanımından kaçının.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Aracın dört haftadan daha uzun bir
süre kullanılmaması akünün
boşalmasına neden olabilir. Akünün
eksi kutup bağlantısını sökerek araç
şebekesinden ayırın.
Akünün kutup başlarını sadece
kontak kapalı konumdayken
bağlayın.
Akü boşalma emniyeti 3 150.
Akünün ayrılması Araç aküsü ayrılacak ise (örneğin
bakım işleri için) alarm sireni şu
şekilde çalışmaz duruma
getirilmelidir: Kontağı açın ve sonra
kapatın, sonra araç aküsü
bağlantılarını 15 saniye içinde ayırın.
Araç aküsünün değiştirilmesi Not
Bu bölümde verilen talimatlar dışına
çıkılması, stop- start sisteminin
geçici olarak devre dışı kalmasına
veya aksamasına sebep olabilir.
Araç aküsünü değiştirirken, artı
kutbun bölgesinde açık hava tahliye
deliğin olmamasına dikkat edin. Eğer
bu bölgede bir açık hava tahliye deliği

248Araç bakımıaçıksa, bu delik bir kör kapak ile
kapatılmalıdır ve eksi kutup
bölgesindeki havalandırma delikleri
açılmalıdır.
Akünün her zaman aynı tip aküyle
değiştirilmesini sağlayın.
Araç aküsü değişiminin bir yetkili
servis tarafından yapılmasını tavsiye
ederiz.
Stop-start sistemi 3 168.
Araç aküsünün şarj edilmesi9 Uyarı
Stop-start sistemli araçlarda, bir
akü şarj cihazı ile şarj yaparken
şarj potansiyelinin 14,6 voltu
geçmemesine dikkat edin. Aksi
takdirde araç aküsünde hasar
oluşabilir.
Motorun ara kablo ile çalıştırılması
3 281.
Uyarı etiketi
Sembollerin anlamları:
● Kıvılcım, açık ateş yakılmaz veya
sigara içilmez.
● Daima gözleri koruyun. Patlayıcı gazlar körlüğe veya yaralanmaya
sebep olabilir.
● Araç aküsünü çocukların ulaşamayacağı yerlerde
muhafaza edin.
● Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına
sebep olabilecek sülfürik asit
mevcuttur.
● Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
● Araç aküsü yakınında patlayıcı gaz mevcut olabilir.
Dizel yakıt sisteminin havasının alınması
Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde, dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa
15 saniye süreyle açın. Daha sonra
motoru maksimum 40 saniye
boyunca çalıştırın. Motor çalışmazsa
bu işlemi beş saniye sonra
tekrarlayın. Eğer motor bundan sonra
çalışmazsa bir servise başvurun.

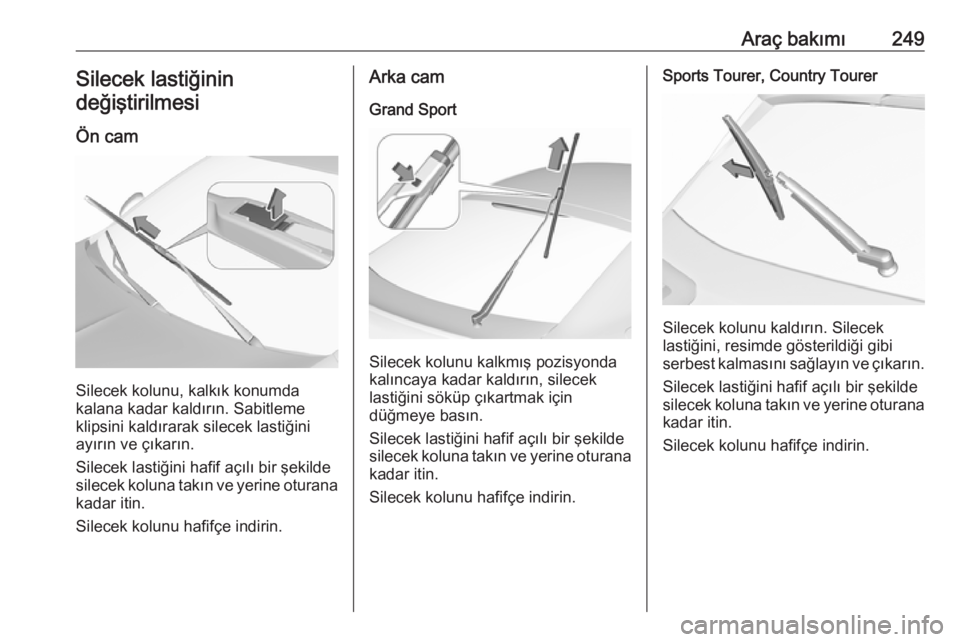

Araç bakımı249Silecek lastiğinin
değiştirilmesi
Ön cam
Silecek kolunu, kalkık konumda
kalana kadar kaldırın. Sabitleme
klipsini kaldırarak silecek lastiğini
ayırın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Arka cam
Grand Sport
Silecek kolunu kalkmış pozisyonda
kalıncaya kadar kaldırın, silecek
lastiğini söküp çıkartmak için
düğmeye basın.
Silecek lastiğini hafif açılı bir şekilde silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Sports Tourer, Country Tourer
Silecek kolunu kaldırın. Silecek
lastiğini, resimde gösterildiği gibi
serbest kalmasını sağlayın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.

250Araç bakımıAmpul değiştirmeKontağı ve gerekli düğmeyi veya
kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü
Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak
kontrol edin.
Halojen farlar
Kısa hüzmeli far ve uzun hüzmeli far
için ayrı ampullere sahip halojen
farlar.
Kısa hüzmeli far ( 1) dıştaki ampul.
Uzun hüzmeli far ( 2) içteki ampul.
Kısa hüzmeli far (1)
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Tutucuyu öne doğru bastırarakampul duyunu ayırın. Ampul
tutucusunu reflektör yuvasından
çıkarıp alın.

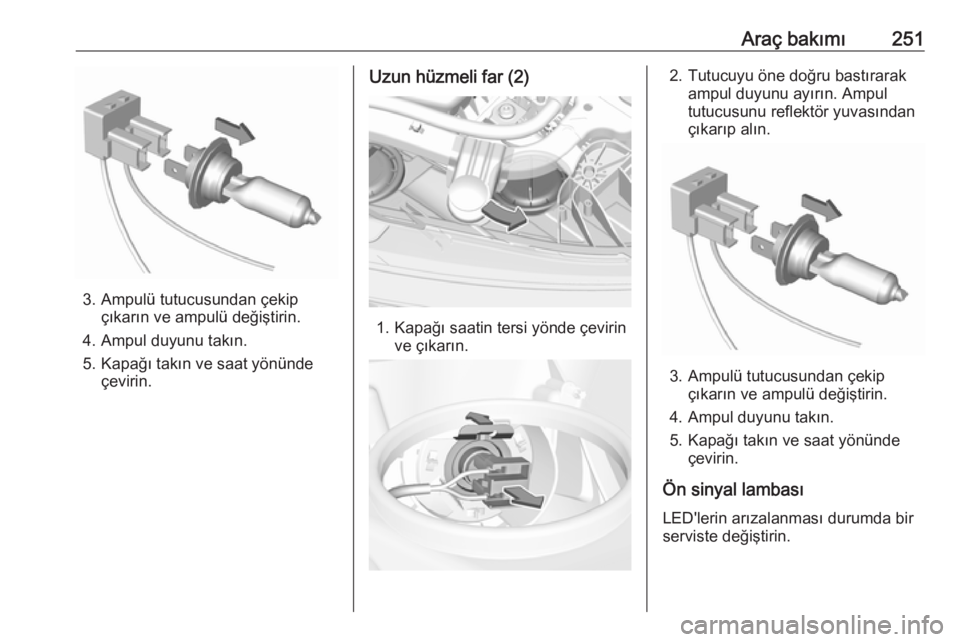

Araç bakımı251
3. Ampulü tutucusundan çekipçıkarın ve ampulü değiştirin.
4. Ampul duyunu takın.
5. Kapağı takın ve saat yönünde çevirin.
Uzun hüzmeli far (2)
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Tutucuyu öne doğru bastırarakampul duyunu ayırın. Ampul
tutucusunu reflektör yuvasından
çıkarıp alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul duyunu takın.
5. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambası
LED'lerin arızalanması durumda bir
serviste değiştirin.

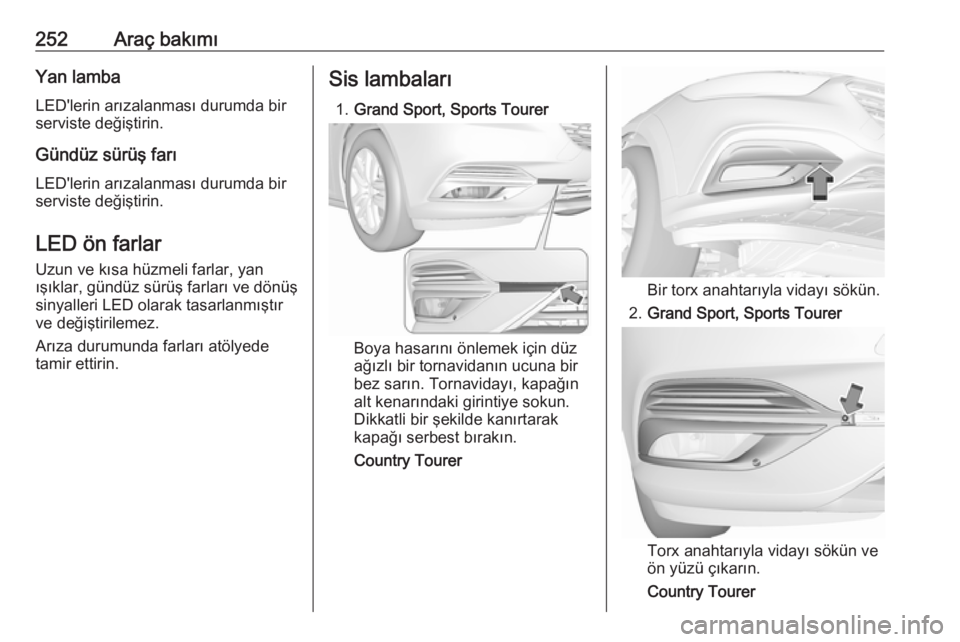

252Araç bakımıYan lambaLED'lerin arızalanması durumda bir
serviste değiştirin.
Gündüz sürüş farı
LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar
Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
sinyalleri LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.Sis lambaları
1. Grand Sport, Sports Tourer
Boya hasarını önlemek için düz
ağızlı bir tornavidanın ucuna bir
bez sarın. Tornavidayı, kapağın
alt kenarındaki girintiye sokun.
Dikkatli bir şekilde kanırtarak
kapağı serbest bırakın.
Country Tourer
Bir torx anahtarıyla vidayı sökün.
2. Grand Sport, Sports Tourer
Torx anahtarıyla vidayı sökün ve
ön yüzü çıkarın.
Country Tourer

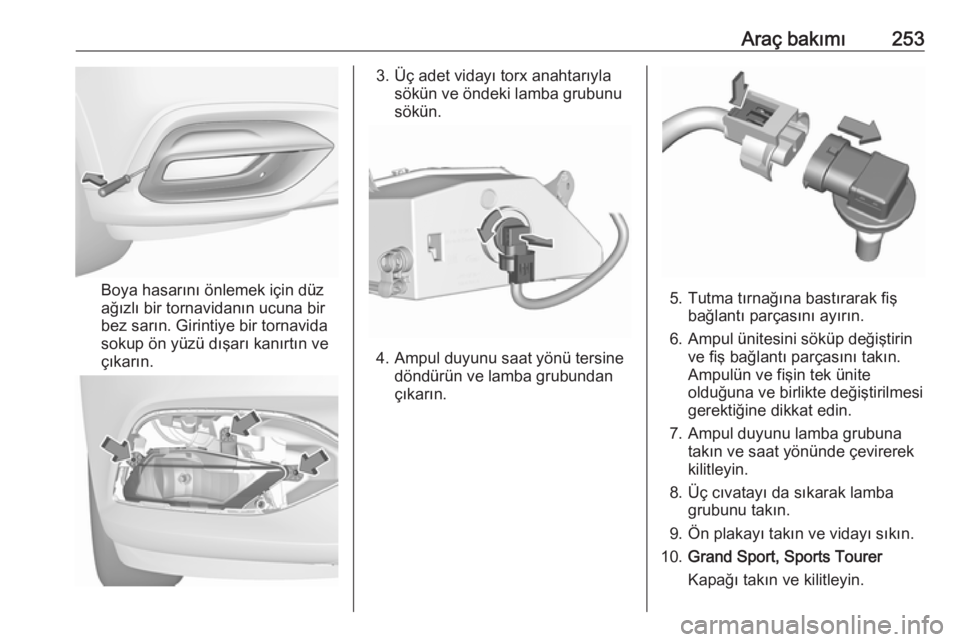

Araç bakımı253
Boya hasarını önlemek için düz
ağızlı bir tornavidanın ucuna bir
bez sarın. Girintiye bir tornavida
sokup ön yüzü dışarı kanırtın ve
çıkarın.
3. Üç adet vidayı torx anahtarıyla sökün ve öndeki lamba grubunu
sökün.
4. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.
5. Tutma tırnağına bastırarak fiş bağlantı parçasını ayırın.
6. Ampul ünitesini söküp değiştirin ve fiş bağlantı parçasını takın.
Ampulün ve fişin tek ünite
olduğuna ve birlikte değiştirilmesi
gerektiğine dikkat edin.
7. Ampul duyunu lamba grubuna takın ve saat yönünde çevirerek
kilitleyin.
8. Üç cıvatayı da sıkarak lamba grubunu takın.
9. Ön plakayı takın ve vidayı sıkın.
10. Grand Sport, Sports Tourer
Kapağı takın ve kilitleyin.

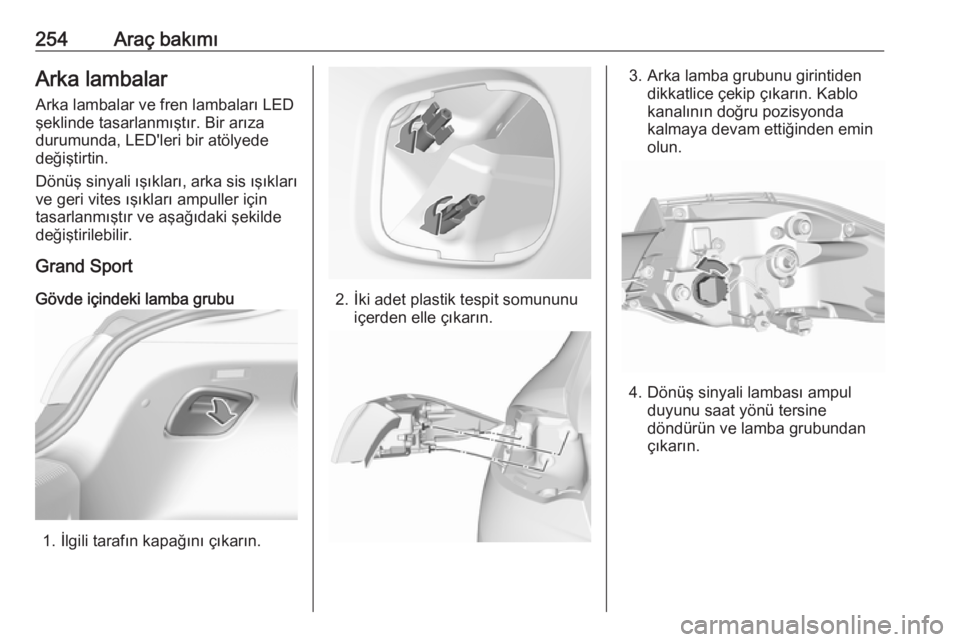

254Araç bakımıArka lambalar
Arka lambalar ve fren lambaları LED
şeklinde tasarlanmıştır. Bir arıza
durumunda, LED'leri bir atölyede
değiştirtin.
Dönüş sinyali ışıkları, arka sis ışıkları ve geri vites ışıkları ampuller için
tasarlanmıştır ve aşağıdaki şekilde
değiştirilebilir.
Grand Sport
Gövde içindeki lamba grubu
1. İlgili tarafın kapağını çıkarın.
2. İki adet plastik tespit somununu içerden elle çıkarın.
3. Arka lamba grubunu girintiden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Dönüş sinyali lambası ampul duyunu saat yönü tersine
döndürün ve lamba grubundan
çıkarın.
