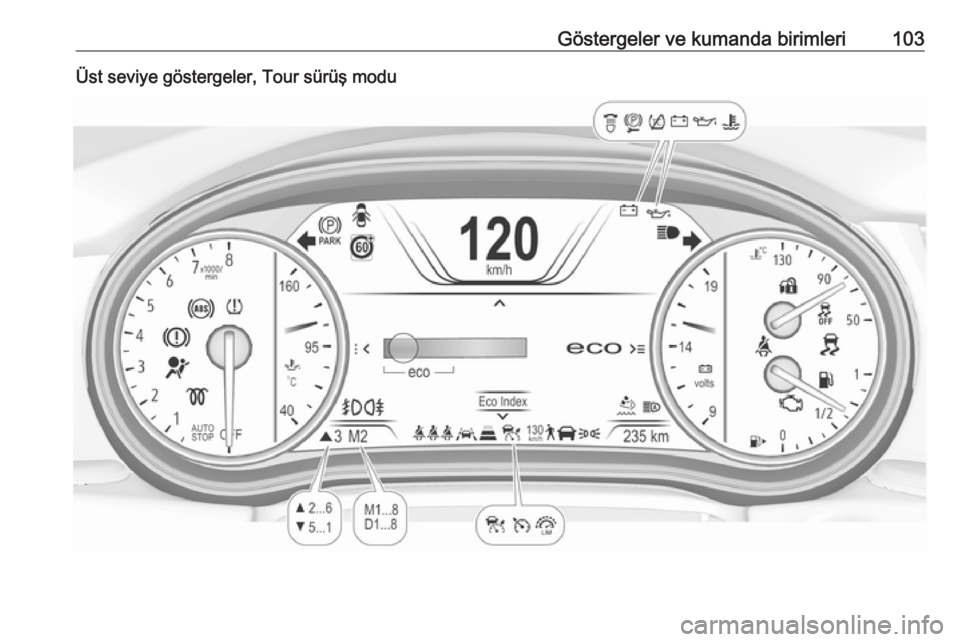

Göstergeler ve kumanda birimleri103Üst seviye göstergeler, Tour sürüş modu

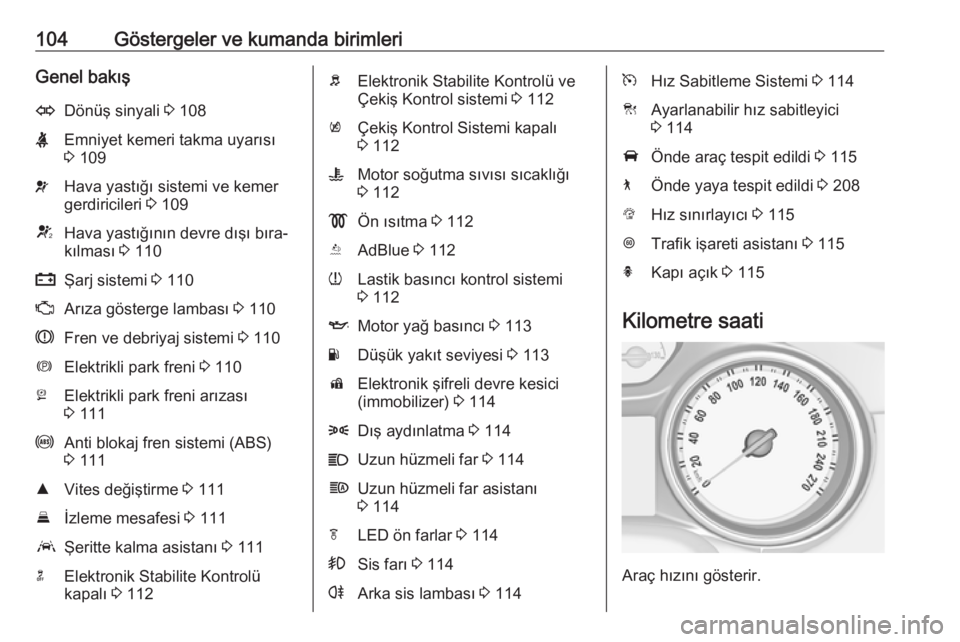

104Göstergeler ve kumanda birimleriGenel bakışODönüş sinyali 3 108XEmniyet kemeri takma uyarısı
3 109vHava yastığı sistemi ve kemer
gerdiricileri 3 109VHava yastığının devre dışı bıra‐
kılması 3 110pŞarj sistemi 3 110ZArıza gösterge lambası 3 110RFren ve debriyaj sistemi 3 110mElektrikli park freni 3 110jElektrikli park freni arızası
3 111uAnti blokaj fren sistemi (ABS)
3 111RVites değiştirme 3 111Eİzleme mesafesi 3 111aŞeritte kalma asistanı 3 111nElektronik Stabilite Kontrolü
kapalı 3 112bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 112kÇekiş Kontrol Sistemi kapalı
3 112WMotor soğutma sıvısı sıcaklığı
3 112!Ön ısıtma 3 112YAdBlue 3 112wLastik basıncı kontrol sistemi
3 112IMotor yağ basıncı 3 113YDüşük yakıt seviyesi 3 113dElektronik şifreli devre kesici
(immobilizer) 3 1148Dış aydınlatma 3 114CUzun hüzmeli far 3 114fUzun hüzmeli far asistanı
3 114fLED ön farlar 3 114>Sis farı 3 114rArka sis lambası 3 114mHız Sabitleme Sistemi 3 114CAyarlanabilir hız sabitleyici
3 114AÖnde araç tespit edildi 3 1157Önde yaya tespit edildi 3 208LHız sınırlayıcı 3 115LTrafik işareti asistanı 3 115hKapı açık 3 115
Kilometre saati
Araç hızını gösterir.

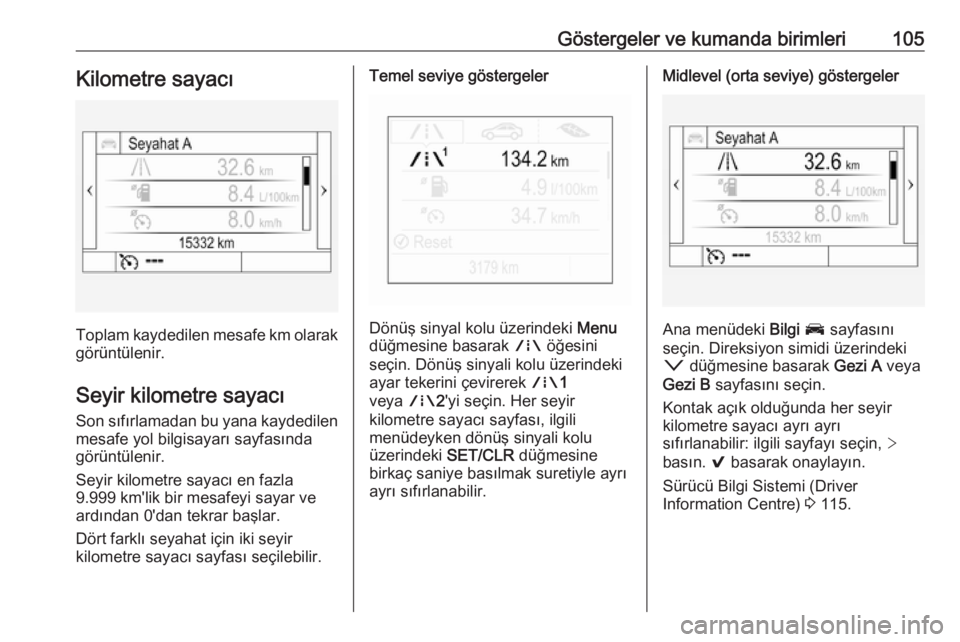

Göstergeler ve kumanda birimleri105Kilometre sayacı
Toplam kaydedilen mesafe km olarak
görüntülenir.
Seyir kilometre sayacı
Son sıfırlamadan bu yana kaydedilen mesafe yol bilgisayarı sayfasında
görüntülenir.
Seyir kilometre sayacı en fazla
9.999 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Dört farklı seyahat için iki seyir
kilometre sayacı sayfası seçilebilir.
Temel seviye göstergeler
Dönüş sinyal kolu üzerindeki Menu
düğmesine basarak ; öğesini
seçin. Dönüş sinyali kolu üzerindeki ayar tekerini çevirerek ;1
veya ;2'yi seçin. Her seyir
kilometre sayacı sayfası, ilgili
menüdeyken dönüş sinyali kolu
üzerindeki SET/CLR düğmesine
birkaç saniye basılmak suretiyle ayrı
ayrı sıfırlanabilir.
Midlevel (orta seviye) göstergeler
Ana menüdeki Bilgi J sayfasını
seçin. Direksiyon simidi üzerindeki
o düğmesine basarak Gezi A veya
Gezi B sayfasını seçin.
Kontak açık olduğunda her seyir
kilometre sayacı ayrı ayrı
sıfırlanabilir: ilgili sayfayı seçin, >
basın. 9 basarak onaylayın.
Sürücü Bilgi Sistemi (Driver
Information Centre) 3 115.

106Göstergeler ve kumanda birimleriÜst seviye gösterge grubu
Ana menüdeki Bilgi sayfasını seçin.
Direksiyon simidi üzerindeki o
düğmesine basarak Gezi A veya Gezi
B sayfasını seçin.
Kontak açık olduğunda her seyir
kilometre sayacı ayrı ayrı
sıfırlanabilir: ilgili sayfayı seçin, >
basın. 9 basarak onaylayın.
Motor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki seviyeyi gösterir.
Ok işareti, aracın yakıt dolum
kapağının bulunduğu yanını gösterir.
Depodaki seviyenin düşük olması
durumunda Y kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Hiçbir zaman aracı depo tamamen
boşalana kadar çalıştırmayın.
Depoda geri kalan yakıt yüzünden,
doldurulması gereken yakıt miktarı
belirtilen yakıt deposu kapasitesinden daha az olabilir.

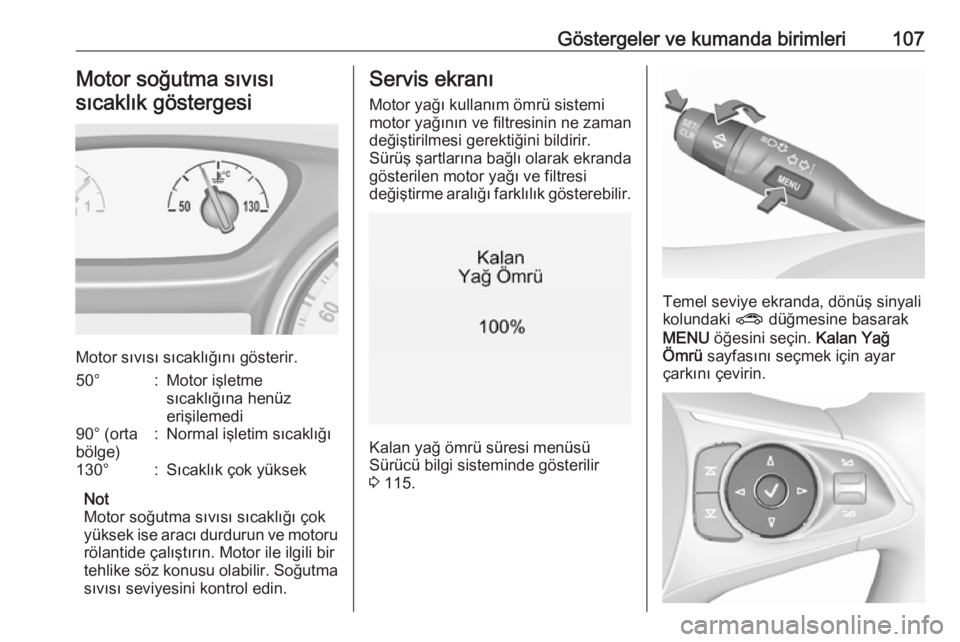

Göstergeler ve kumanda birimleri107Motor soğutma sıvısısıcaklık göstergesi
Motor sıvısı sıcaklığını gösterir.
50°:Motor işletme
sıcaklığına henüz
erişilemedi90° (orta
bölge):Normal işletim sıcaklığı130°:Sıcaklık çok yüksek
Not
Motor soğutma sıvısı sıcaklığı çok
yüksek ise aracı durdurun ve motoru
rölantide çalıştırın. Motor ile ilgili bir
tehlike söz konusu olabilir. Soğutma sıvısı seviyesini kontrol edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan yağ ömrü süresi menüsü
Sürücü bilgi sisteminde gösterilir
3 115.
Temel seviye ekranda, dönüş sinyali
kolundaki ? düğmesine basarak
MENU öğesini seçin. Kalan Yağ
Ömrü sayfasını seçmek için ayar
çarkını çevirin.

108Göstergeler ve kumanda birimleriOrta ve Üst seviye ekranda,
direksiyondaki è düğmesine basarak
Bilgi Menüsünü seçin. Kalan Yağ
Ömrü sayfayı seçmek için å
seçeneğine basın.
Kalan yağ ömrü süresi yüzde
cinsinden belirtilir.
Sıfırla Temel seviye ekranında, sıfırlamak
için dönüş sinyali kolu üzerindeki
SET/CLR öğesini birkaç saniye basılı
tutun. Kontak açık konumda olmalı,
fakat motor çalıştırılmamalıdır.
Orta ve Üst seviye ekranda, alt
klasörü açmak için direksiyon simidi
üzerindeki é düğmesine basın.
Sıfırla seçin ve birkaç saniye 9
basarak onaylayın. Kontak açık
konumda olmalı, fakat motor
çalıştırılmamalıdır.
Sistemin düzgün çalışması için, yağı
her değiştirdiğinizde sistemi
sıfırlamalısınız. Bir servise başvurun.Sonraki servis
Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde sürücü bilgi
sisteminde Yakında Motor Yağı Değ
görüntülenir. Motor yağını ve filtresini bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Servis/bakım bilgisi 3 289.
Kontrol lambaları Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Koltuk açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:kırmızı:Tehlike, önemli hatırlatmaSarı:Uyarı, açıklama, arızaYeşil:Etkinleştirme onayıMavi:Etkinleştirme onayıBeyaz:Etkinleştirme onayıFarklı göstergeler üzerindeki tüm
kontrol lambalarına bakın 3 99.
Dönüş lambaları
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarPark lambaları yanar.
Yanıp sönerse
Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza, karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 250,
Sigortalar 3 260.
Dönüş sinyal lambaları 3 145.

Göstergeler ve kumanda birimleri109Emniyet kemeri takmauyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Göstergelerdeki sürücü için X kontrol
lambası kırmızı renkte yanar veya
yanıp söner.
Ön yolcu koltuğuna oturulduğunda
tavan konsolundaki k kontrol
lambası kırmızı renkte yanar veya
yanıp söner.
Yanarsa
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Arka koltuklardaki emniyet kemeri
durumu (Temel seviye ekranlı
araçlar)
Motor çalıştırıldıktan sonra, Sürücü
Bilgi Sisteminde X beyaz veya gri
renkte yanıp söner.
Beyaz renkte yanarsa
Emniyet kemeri takılı değildir.
Gri renkte yanarsa
Emniyet kemeri takılmıştır.
Beyaz veya gri renkte yanıp söner
Takılı olan emniyet kemeri açılmıştır.
Emniyet kemerinin takılması 3 57.
Arka koltuklardaki emniyet kemeri durumu (Orta veya Üst seviye
ekranlı araçlar)
Motor çalıştırıldıktan sonra, Sürücü
Bilgi Sisteminde X yeşil veya gri
renkte yanar veya sarı renkte yanıp
söner.
Gri renkte yanarsa
Emniyet kemeri takılı değildir.Yeşil renkte yanarsa
Emniyet kemeri takılmıştır.
Sarı renkte yanıp sönerse
Takılı olan emniyet kemeri açılmıştır.
Emniyet kemerinin takılması 3 57.
Hava yastığı sistemi ve kemer gerdiriciler
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık dört saniye yanar. Kontrol lambası yanmıyor, dört saniye
sonunda sönmüyor veya sürüş
esnasında yanıyorsa, hava yastığı
sisteminde bir arıza var demektir. Bir
servise başvurun. Bu durumda, bir
kaza anında hava yastıkları ve kemer
gerdiriciler fonksiyonlarını yerine
getiremeyebilirler.
Kemer gerdiricilerin bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.

110Göstergeler ve kumanda birimleri9Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Kemer gerdiriciler, hava yastığı sistemi 3 56, 3 58.
Hava yastığının devre dışı bırakılması
Kontrol lambası V sarı renkte yanar.
Ön yolcu hava yastığı etkin
konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır.
Hava yastığının devre dışı
bırakılması 3 63.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Aracınızı durdurun, motoru stop edin.Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir.
Dizel motorlarda, dizel partikül
filtresinin temizlik işlemi potansiyel
olarak mümkün değildir.En kısa zamanda bir servise
başvurun.
Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun.
Fren ve debriyaj sistemiKontrol lambası R kırmızı renkte
yanar.
Fren hidroliği ve debriyaj yağı
seviyesi çok düşük.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
