Sürüş ve kullanım215Ekrandaki ilgili simgeye dokunarak
paralel veya dikey park yerini seçin.
Ekrandaki ilgili simgeye dokunarak
park tarafını seçin.
Bir park yeri algılandığında, Renkli
Bilgi Ekranında bir görsel geribildirim
ve sesli bir sinyal verilir.
Bir park yeri önerildikten sonra sürücü
aracı durdurmazsa, sistem başka bir
uygun park yeri aramaya başlar.
Park kılavuzu modu
Dur mesajı verildikten sonra sürücü
paralel park etme yerleri için on metre
veya enine park etme yerleri için
altı metre içerisinde durduğunda,
sistemin park yeri önerisi kabuledilmiş demektir. Sistem park
boşluğu için uygun olan en uygun yolu hesaplar.
Geri vitese alındıktan sonra,
direksiyon simidi kısaca titreştirilir ve
direksiyon kumandasının sisteme
geçtiğine işaret edilir. Ardından,
sürücüye frenleme, hızlanma ve vites
değiştirme ile ilgili ayrıntılı bilgiler
verilerek manuel şanzımanlı araç
otomatik olarak park boşluğuna
yönlendirilir. Otomatik şanzımanda,
sürücüye hızlanma ve ileri ve geri
vitese geçişle ilgili ayrıntılı talimatlar
verilerek araç otomatik olarak park
boşluğuna yönlendirilir. Sürücü
ellerini direksiyondan
uzaklaştırmalıdır. Park kılavuzu
modunda manevra hızı sınırlandırılır.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses, bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu gösterir.
Eğer herhangi bir nedenle sürücü
direksiyondaki kontrolü almak
durumunda kalırsa, direkisyon
simidini sadece dış kenarından tutun.
Bu durumda otomatik direksiyon
kullanımı iptal edilir.İşaret ve sembollerin görüntülenmesi
Ekranda gösterilen talimatlar:
● Genel ipuçları ve uyarı mesajları.
● Park yeri arama modu sırasında 30 km/saat'in üzerinde sürüşle
ilgili bir ipucu.
● Bir park yeri tespit edildiğinde, aracı durdurma talebi.
● Park manevrası esnasında sürüş
istikameti.
● Geri vitese veya birinci vitese veya otomatik şanzımanda R
veya D vitesine geçme talebi.
● Durma veya yavaş sürme talebi.
● Bazı talimatlar için sürücü bilgi sisteminde bir ilerleme çubuğugörüntülenir.
● Park manevrasının başarıyla tamamlandığı ekranda açılan bir
sembol ve zil sesi ile belirtilir.
● Bir park manevrasının iptal edilmesi.
Görüntü öncelikleri
Sürücü bilgi sistemindeki gelişmiş
park desteği göstergesi daha yüksek
öncelikli araç mesajları tarafından engellenebilir. Dönüş sinyali

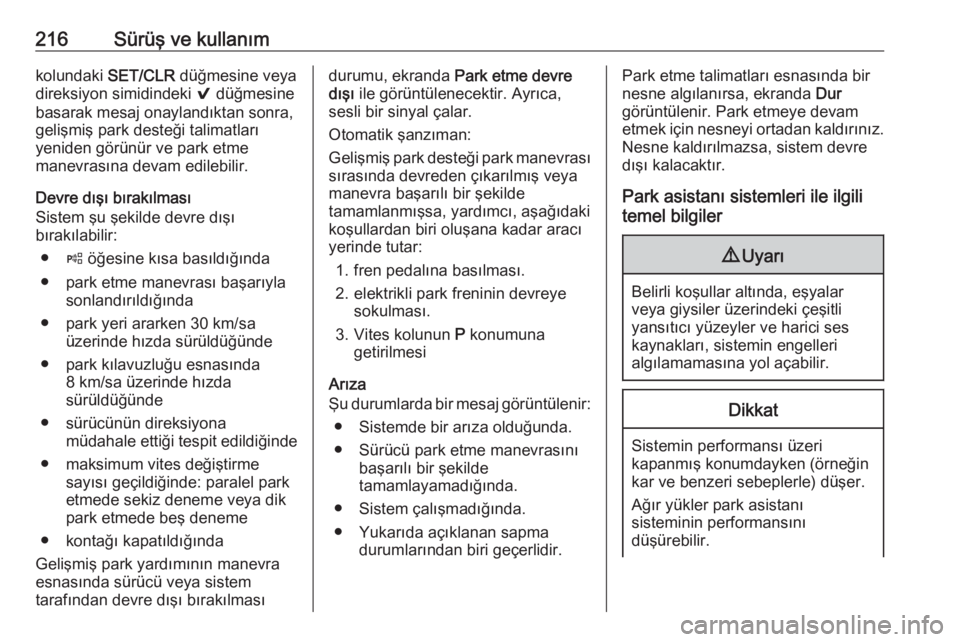

216Sürüş ve kullanımkolundaki SET/CLR düğmesine veya
direksiyon simidindeki 9 düğmesine
basarak mesaj onaylandıktan sonra,
gelişmiş park desteği talimatları
yeniden görünür ve park etme
manevrasına devam edilebilir.
Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
● ( öğesine kısa basıldığında
● park etme manevrası başarıyla sonlandırıldığında
● park yeri ararken 30 km/sa üzerinde hızda sürüldüğünde
● park kılavuzluğu esnasında 8 km/sa üzerinde hızda
sürüldüğünde
● sürücünün direksiyona müdahale ettiği tespit edildiğinde
● maksimum vites değiştirme sayısı geçildiğinde: paralel park
etmede sekiz deneme veya dik
park etmede beş deneme
● kontağı kapatıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılmasıdurumu, ekranda Park etme devre
dışı ile görüntülenecektir. Ayrıca,
sesli bir sinyal çalar.
Otomatik şanzıman:
Gelişmiş park desteği park manevrası
sırasında devreden çıkarılmış veya
manevra başarılı bir şekilde
tamamlanmışsa, yardımcı, aşağıdaki
koşullardan biri oluşana kadar aracı
yerinde tutar:
1. fren pedalına basılması.
2. elektrikli park freninin devreye sokulması.
3. Vites kolunun P konumuna
getirilmesi
Arıza
Şu durumlarda bir mesaj görüntülenir:
● Sistemde bir arıza olduğunda.
● Sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında.
● Sistem çalışmadığında.
● Yukarıda açıklanan sapma durumlarından biri geçerlidir.Park etme talimatları esnasında bir
nesne algılanırsa, ekranda Dur
görüntülenir. Park etmeye devam etmek için nesneyi ortadan kaldırınız.
Nesne kaldırılmazsa, sistem devre
dışı kalacaktır.
Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.

Sürüş ve kullanım217Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu
araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda
sağa veya sola doğru boşluk yok) ve
sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan sonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Alçak kaldırımlar ve pürüzlü
yüzeyler, örn. şantiye sahalarında
olduğu gibi, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Yeni araçlarda ilk kullanım sırasında
kalibrasyon gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil, gereklidir.
Sistem, fabrikada takılmış
tekerleklere göre kalibre edilmiştir.
Başka lastik veya jant ebatları
kullanıldığında park performansı
değişir.Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar

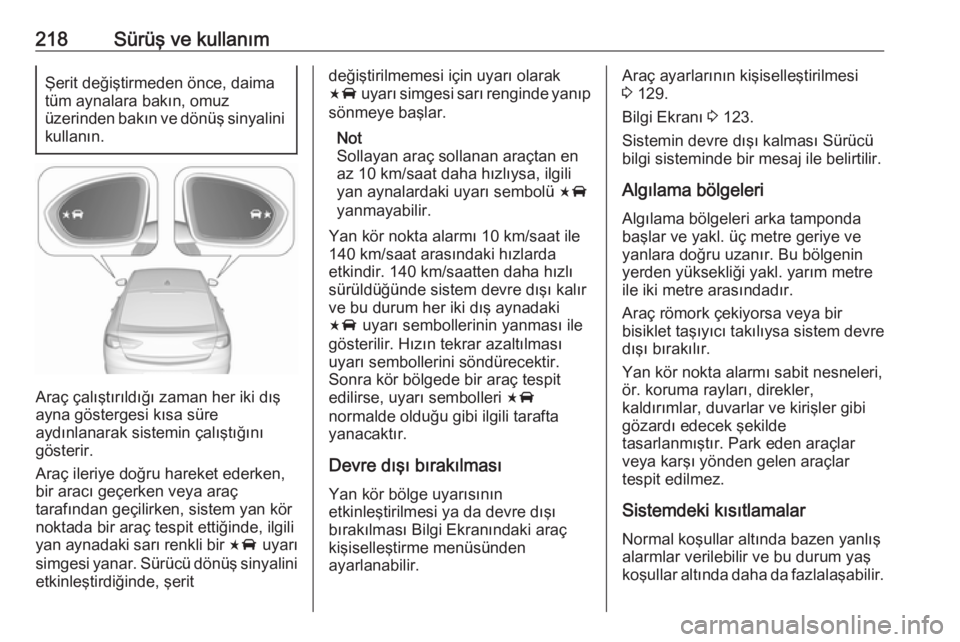

218Sürüş ve kullanımŞerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç çalıştırıldığı zaman her iki dış
ayna göstergesi kısa süre
aydınlanarak sistemin çalıştığını
gösterir.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli bir F uyarı
simgesi yanar. Sürücü dönüş sinyalini etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak
F uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Not
Sollayan araç sollanan araçtan en
az 10 km/saat daha hızlıysa, ilgili
yan aynalardaki uyarı sembolü F
yanmayabilir.
Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki
F uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri F
normalde olduğu gibi ilgili tarafta
yanacaktır.
Devre dışı bırakılması
Yan kör bölge uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç
kişiselleştirme menüsünden
ayarlanabilir.Araç ayarlarının kişiselleştirilmesi
3 129.
Bilgi Ekranı 3 123.
Sistemin devre dışı kalması Sürücü bilgi sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Algılama bölgeleri arka tamponda
başlar ve yakl. üç metre geriye ve
yanlara doğru uzanır. Bu bölgenin
yerden yüksekliği yakl. yarım metre ile iki metre arasındadır.
Araç römork çekiyorsa veya bir
bisiklet taşıyıcı takılıysa sistem devre
dışı bırakılır.
Yan kör nokta alarmı sabit nesneleri, ör. koruma rayları, direkler,
kaldırımlar, duvarlar ve kirişler gibi
gözardı edecek şekilde
tasarlanmıştır. Park eden araçlar
veya karşı yönden gelen araçlar
tespit edilmez.
Sistemdeki kısıtlamalar
Normal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.

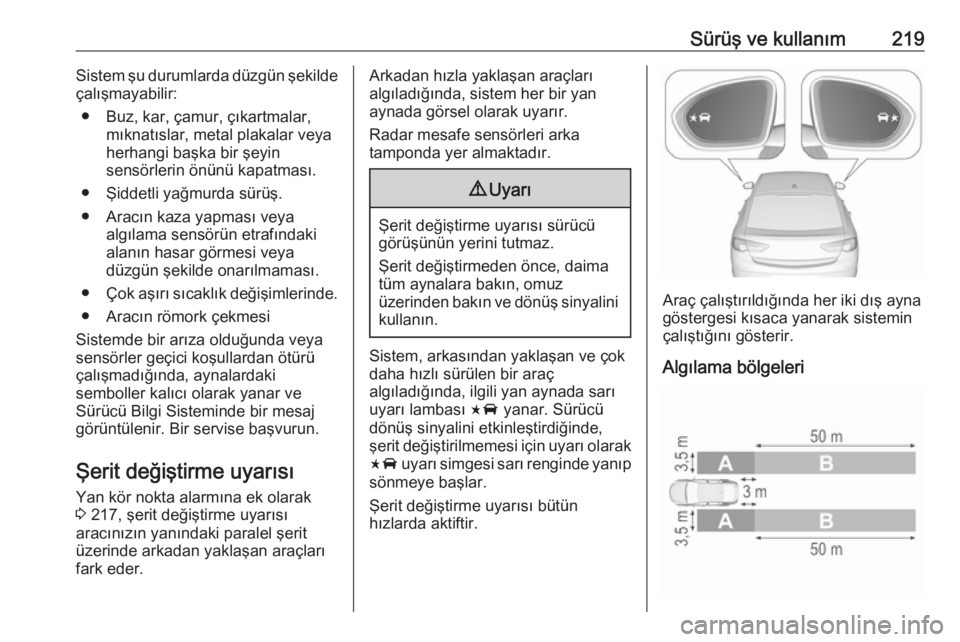

Sürüş ve kullanım219Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● Buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veyaherhangi başka bir şeyin
sensörlerin önünü kapatması.
● Şiddetli yağmurda sürüş.
● Aracın kaza yapması veya algılama sensörün etrafındaki
alanın hasar görmesi veya
düzgün şekilde onarılmaması.
● Çok aşırı sıcaklık değişimlerinde.
● Aracın römork çekmesi
Sistemde bir arıza olduğunda veya
sensörler geçici koşullardan ötürü
çalışmadığında, aynalardaki
semboller kalıcı olarak yanar ve
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir. Bir servise başvurun.
Şerit değiştirme uyarısı Yan kör nokta alarmına ek olarak3 217, şerit değiştirme uyarısı
aracınızın yanındaki paralel şerit
üzerinde arkadan yaklaşan araçları
fark eder.Arkadan hızla yaklaşan araçları
algıladığında, sistem her bir yan
aynada görsel olarak uyarır.
Radar mesafe sensörleri arka
tamponda yer almaktadır.9 Uyarı
Şerit değiştirme uyarısı sürücü
görüşünün yerini tutmaz.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Sistem, arkasından yaklaşan ve çokdaha hızlı sürülen bir araç
algıladığında, ilgili yan aynada sarı
uyarı lambası F yanar. Sürücü
dönüş sinyalini etkinleştirdiğinde,
şerit değiştirilmemesi için uyarı olarak
F uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Şerit değiştirme uyarısı bütün
hızlarda aktiftir.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Algılama bölgeleri

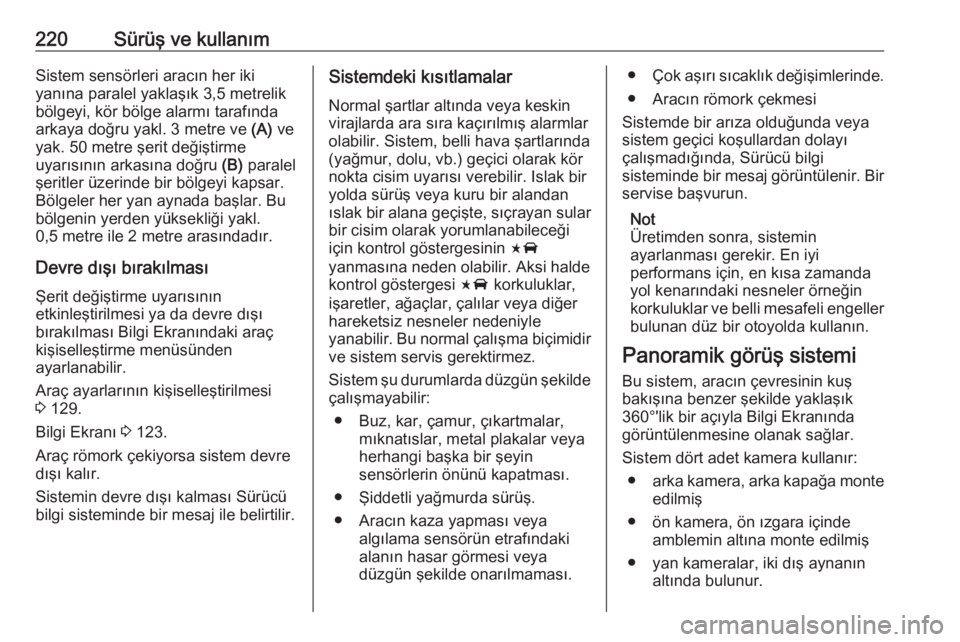

220Sürüş ve kullanımSistem sensörleri aracın her iki
yanına paralel yaklaşık 3,5 metrelik
bölgeyi, kör bölge alarmı tarafında
arkaya doğru yakl. 3 metre ve (A) ve
yak. 50 metre şerit değiştirme
uyarısının arkasına doğru (B) paralel
şeritler üzerinde bir bölgeyi kapsar.
Bölgeler her yan aynada başlar. Bu
bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.
Devre dışı bırakılması Şerit değiştirme uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç
kişiselleştirme menüsünden
ayarlanabilir.
Araç ayarlarının kişiselleştirilmesi 3 129.
Bilgi Ekranı 3 123.
Araç römork çekiyorsa sistem devre dışı kalır.
Sistemin devre dışı kalması Sürücü bilgi sisteminde bir mesaj ile belirtilir.Sistemdeki kısıtlamalar
Normal şartlar altında veya keskin
virajlarda ara sıra kaçırılmış alarmlar
olabilir. Sistem, belli hava şartlarında
(yağmur, dolu, vb.) geçici olarak kör
nokta cisim uyarısı verebilir. Islak bir yolda sürüş veya kuru bir alandan
ıslak bir alana geçişte, sıçrayan sular
bir cisim olarak yorumlanabileceği
için kontrol göstergesinin F
yanmasına neden olabilir. Aksi halde
kontrol göstergesi F korkuluklar,
işaretler, ağaçlar, çalılar veya diğer
hareketsiz nesneler nedeniyle
yanabilir. Bu normal çalışma biçimidir ve sistem servis gerektirmez.
Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● Buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veyaherhangi başka bir şeyin
sensörlerin önünü kapatması.
● Şiddetli yağmurda sürüş.
● Aracın kaza yapması veya algılama sensörün etrafındakialanın hasar görmesi veya
düzgün şekilde onarılmaması.● Çok aşırı sıcaklık değişimlerinde.
● Aracın römork çekmesi
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde bir mesaj görüntülenir. Bir
servise başvurun.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. En iyi
performans için, en kısa zamanda
yol kenarındaki nesneler örneğin
korkuluklar ve belli mesafeli engeller
bulunan düz bir otoyolda kullanın.
Panoramik görüş sistemi Bu sistem, aracın çevresinin kuş
bakışına benzer şekilde yaklaşık
360°'lik bir açıyla Bilgi Ekranında görüntülenmesine olanak sağlar.
Sistem dört adet kamera kullanır: ● arka kamera, arka kapağa monte
edilmiş
● ön kamera, ön ızgara içinde amblemin altına monte edilmiş
● yan kameralar, iki dış aynanın altında bulunur.

Sürüş ve kullanım221

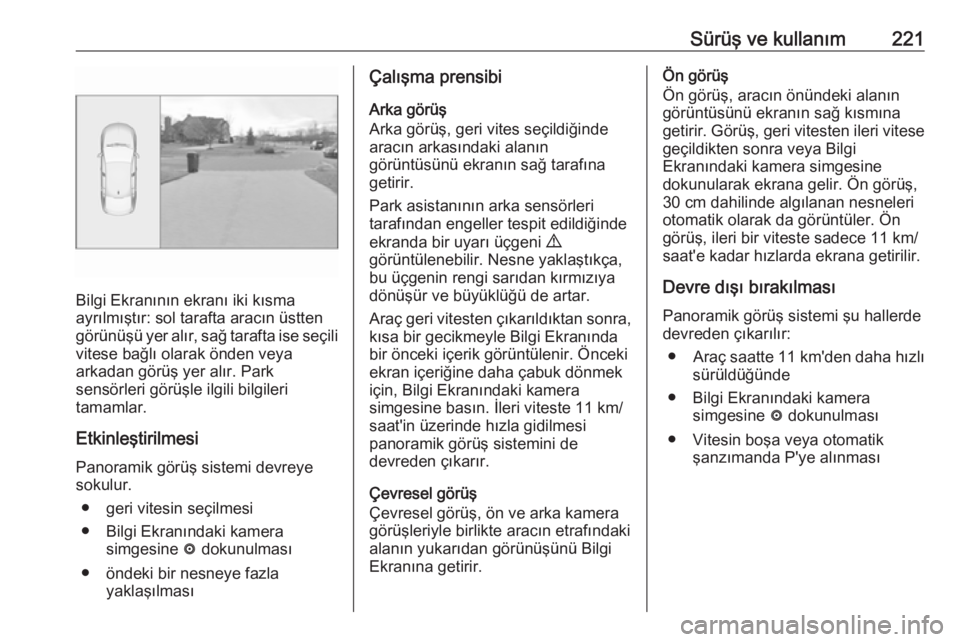

Bilgi Ekranının ekranı iki kısma
ayrılmıştır: sol tarafta aracın üstten
görünüşü yer alır, sağ tarafta ise seçili
vitese bağlı olarak önden veya
arkadan görüş yer alır. Park
sensörleri görüşle ilgili bilgileri
tamamlar.
Etkinleştirilmesi
Panoramik görüş sistemi devreye
sokulur.
● geri vitesin seçilmesi
● Bilgi Ekranındaki kamera simgesine ë dokunulması
● öndeki bir nesneye fazla yaklaşılması
Çalışma prensibi
Arka görüş
Arka görüş, geri vites seçildiğinde
aracın arkasındaki alanın
görüntüsünü ekranın sağ tarafına
getirir.
Park asistanının arka sensörleri
tarafından engeller tespit edildiğinde
ekranda bir uyarı üçgeni 9
görüntülenebilir. Nesne yaklaştıkça,
bu üçgenin rengi sarıdan kırmızıya
dönüşür ve büyüklüğü de artar.
Araç geri vitesten çıkarıldıktan sonra, kısa bir gecikmeyle Bilgi Ekranında
bir önceki içerik görüntülenir. Önceki
ekran içeriğine daha çabuk dönmek
için, Bilgi Ekranındaki kamera
simgesine basın. İleri viteste 11 km/
saat'in üzerinde hızla gidilmesi
panoramik görüş sistemini de
devreden çıkarır.
Çevresel görüş
Çevresel görüş, ön ve arka kamera
görüşleriyle birlikte aracın etrafındaki
alanın yukarıdan görünüşünü Bilgi
Ekranına getirir.Ön görüş
Ön görüş, aracın önündeki alanın
görüntüsünü ekranın sağ kısmına
getirir. Görüş, geri vitesten ileri vitese
geçildikten sonra veya Bilgi
Ekranındaki kamera simgesine
dokunularak ekrana gelir. Ön görüş,
30 cm dahilinde algılanan nesneleri
otomatik olarak da görüntüler. Ön
görüş, ileri bir viteste sadece 11 km/
saat'e kadar hızlarda ekrana getirilir.
Devre dışı bırakılması
Panoramik görüş sistemi şu hallerde
devreden çıkarılır:
● Araç saatte 11 km'den daha hızlı
sürüldüğünde
● Bilgi Ekranındaki kamera simgesine ë dokunulması
● Vitesin boşa veya otomatik şanzımanda P'ye alınması

222Sürüş ve kullanımGenel Bilgiler9Uyarı
Panoramik görüş sistemi
sürücünün görüşünün yerini
alamaz. Kameranın görüş
alanlarının dışında yer alan
çocukları, yayaları, bisiklet
sürücülerini, çapraz trafiği,
hayvanları veya örn. tamponun altı veya aracın altı gibi yerlerdeki
diğer nesneleri görüntülemez.
Aracı sadece panoramik görüş
sistemini kullanarak sürmeyin
veya park etmeyin.
Aracı sürmeye başlamadan önce
her zaman çevresini kontrol edin.
9 Uyarı
Ekrandaki resimler
göründüğünden daha uzak veya
yakın olabilir. Görüntülenen alan
sınırlıdır ve tamponun kenarlarına
yakın veya tamponun altındaki
nesneler ekranda görüntülenmez.
9 Uyarı
Panoramik görüş kameralarının
kör nokta alanları vardır ve aracın
kenarlarındaki bütün nesneleri
görüntülemezler. Konumlarından
çıkmış durumdaki katlanır yan
aynalar panoramik görüşü doğru
şekilde görüntülemezler.
Kör noktalar çizimlerde gölgeli alanlar
şeklinde gösterilmiştir. Koyu renkli alanlar, panoramik görüş sistemi
tarafından görüntülenen alanları
göstermektedir.
Sistemdeki kısıtlamalar
Dikkat
Sistemin optimum seviyede
çalışması için, ön ızgara içindeki, yan aynaların mahfazaları içindeki
ve arka kapakta plaka lambaları
arasındaki kameraların
merceklerinin her zaman temiz
