2018.5 OPEL INSIGNIA BREAK Manual de Instrucciones (in Spanish)

Cuidado del vehículo279N.ºCircuito1–2–3ABS4–5–6Portón trasero7Luces antiniebla8Módulo de memoria9Parabrisas térmico10Zona lumbar del asiento11Batería CC/CC12Luneta térmica trasera13Retrovisor calefactado14–15–16Limpiaparabrisas17Asiento eléctrico, acompañanteN.ºCircuito18Persiana solar19Asiento eléctrico, conductor20–21Techo solar22Limpialuneta/Airbag23Sistema de faros adaptativos24–25–26Módulo de control del cambio27Encendido/Panel de instru‐
mentos28–29Cámara retrovisora/Salida de
aire30Testigo de averías/Remolque31–32CámaraN.ºCircuito33Calefacción del asiento delan‐
tero34Calefacción del asiento trasero35Amortiguación/Tracción total36Sistema de combustible37–38–39–40Bloqueo del volante41–42–43Volante térmico44Regulación del alcance de los
faros45–46Módulo de control del motor47–

280Cuidado del vehículoN.ºCircuito48Convertidor CC/CC/Salida de
aire/E-Boost49Módulo de control de puertas
traseras50–51–52–53–54–55–56Motor de arranque57–58–59Faro izquierdo (LED)60Ventilador de refrigeración61–62–63–N.ºCircuito64–65Climatización66–67–68–69Luz de carretera derecha (haló‐
gena)/Faro derecho (LED)70Luz de carretera izquierda (haló‐
gena)71–72Motor de arranque73–74Módulo de control del cambio75Módulo de control del motor76Sistema de reducción de gases
de escape77–78BocinaN.ºCircuito79Sistema lavaparabrisas80–81Módulo de control del motor82–83Bobina de encendido84Bobina de encendido85Cadena cinemática86–87Calefacción de combustible
diésel88Toma de aire89–90–91–92Bomba de recirculación del refri‐
gerante93Sistema de llave electrónica94–

Cuidado del vehículo281N.ºCircuito95Bomba de refrigerante96Calefacción de combustible
diésel97–98–99Bomba de refrigerante
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja
de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.

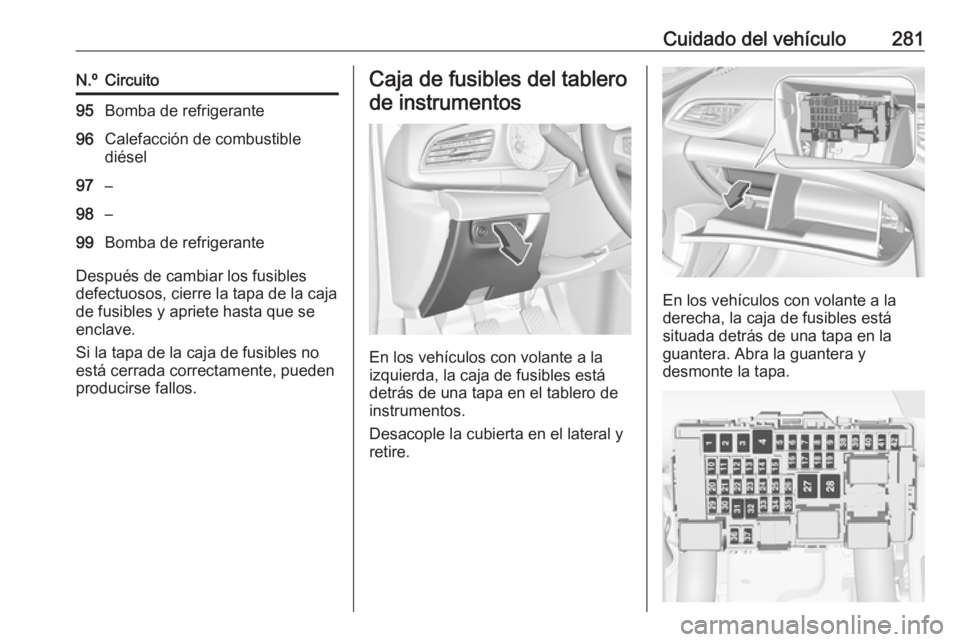

Caja de fusibles del tablero
de instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está detrás de una tapa en el tablero de
instrumentos.
Desacople la cubierta en el lateral y
retire.
En los vehículos con volante a la
derecha, la caja de fusibles está
situada detrás de una tapa en la
guantera. Abra la guantera y
desmonte la tapa.

282Cuidado del vehículoN.ºCircuito1Elevalunas eléctrico izquierdo2Elevalunas eléctrico derecho3Módulo de control de la carro‐
cería4Ventilador de climatización5Módulo de control de la carro‐
cería6Disposiciones del remolque7Asiento trasero, abatimiento
eléctrico8Módulo de control de la carro‐
cería9Módulo de control del motor10Pantalla virtual11Reducción NO x/tubo de calefac‐
ción12Reducción NO x/sensor de hollín13Módulo UREA14Volante térmicoN.ºCircuito15Módulo de control del cambio16Amplificador17Alarma18Módulo de control de la carro‐
cería19Módulo UREA20Módulo de control de la carro‐
cería21Módulo de control de la carro‐
cería22Módulo de control de la carro‐
cería23Bloqueo de la dirección asistida24Airbag25Conector de diagnosis26Toma del maletero27Válvula EBCM28Disposición de policía29–N.ºCircuito30–31Mandos en el volante32Cerradura del encendido33Climatización34Módulo de puerta de entrada
central35Conector AUX/USB36Cargador inalámbrico37Limpialuneta38Onstar39Pantalla40Asistente de aparcamiento41Consola del techo42Radio

Cuidado del vehículo283Herramientas del
vehículo
Herramientas Vehículos con rueda de repuesto
El gato con la llave para ruedas, las
herramientas, un tornillo largo para
asegurar una rueda pinchada y la
argolla de remolque están en la caja
de herramientas, debajo de la rueda
de repuesto en el compartimento de carga. Rueda de repuesto 3 298.
Vehículos sin rueda de repuesto
El destornillador y la argolla de remol‐
cado se encuentran en una caja
debajo de la cubierta del piso en el
compartimento de carga.
Juego de reparación de neumáticos
3 290.
Vehículos con el sistema de altavoz
El destornillador y la argolla de remol‐
cado se encuentran debajo de la
cubierta del piso en el compartimento
de carga, junto al componente
redondo del sistema de altavoces.
Juego de reparación de neumáticos
3 290.

284Cuidado del vehículoLlantas y neumáticosEstado de los neumáticos, estado
de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el
bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.
Para neumáticos de invierno se
permiten todos los tamaños 3 327.GSi con neumáticos Michelin Pilot
Super Sport o Pilot Sport 4 S
Este modelo está equipado de fábrica
con neumáticos deportivos de altas
prestaciones, con menor rendimiento
a baja temperatura.9 Peligro
Utilice los neumáticos de invierno
a temperaturas inferiores a 0 °C,
de lo contrario, es posible dañar
neumáticos deportivos de altas
prestaciones.
Designaciones de los
neumáticos
Por ejemplo, 215/60 R 16 95 V
215:anchura del neumático, en mm60:relación de sección (altura del
neumático respecto a la
anchura) en %R:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pulga‐ das95:índice de carga; p. ej., 95 es
equivalente a 690 kgV:letra del código de velocidadLetra del código de velocidad:Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su
vehículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 319.
Neumáticos con dirección de rodadura
Los neumáticos con dirección de
rodadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se
indica mediante un símbolo (p. ej.,
una flecha) en el flanco.

Cuidado del vehículo285Presión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No
olvide la rueda de repuesto. Esto es
aplicable también a los vehículos con sistema de control de presión de los
neumáticos.
Presión de los neumáticos 3 327.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta izquierda, indica
los neumáticos equipados original‐
mente y las presiones correspondien‐ tes.
Los datos sobre presiones son váli‐dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Asegúrese de que el ajuste de carga
de neumático se corresponde con la
presión del neumático actual. Carga
de neumático 3 286.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos
difieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:1. Identifique el eje de acciona‐
miento y el tipo de carrocería.
2. Identifique el código de identifica‐
ción del motor. Datos del motor
3 317.
3. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐ nes de neumáticos posibles 3 327.
Para conocer los neumáticos homo‐ logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de

286Cuidado del vehículorodadura e incluso un reventón delneumático cuando se circula a
gran velocidad.9 Advertencia
Para neumáticos específicos la
presión de los neumáticos reco‐
mendada como se muestra en la
tabla de presión de los neumáti‐
cos puede exceder la presión
máxima de neumáticos según lo
indicado en el neumático. No
exceda nunca la presión máxima
de los neumáticos según lo indi‐
cado en el neumático.
Después de ajustar la presión del
neumático, seleccione el ajuste de
carga del neumático correspondiente en la página Carga de neumático en
el centro de información del conduc‐
tor, 3 119.
Dependencia de la temperatura La presión de los neumáticos
depende de la temperatura del
neumático. Durante la conducción,
aumentan la temperatura y la presión
de los neumáticos. Los valores de
presión de los neumáticos proporcio‐ nados en la etiqueta de información
de los neumáticos y el cuadro de
presión de los neumáticos son váli‐
dos para neumáticos fríos, es decir, a
20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los
neumáticos. Un neumático frío
mostrará un valor inferior, lo cual no
significa que exista una fuga de aire.
Sistema de control depresión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión de las cuatro ruedas una vez al
minuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y los
neumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Seleccione la página Monitorización
de la presión de los neumáticos en el
Menú Información en el centro de
información del conductor 3 119.
