Instrumentos y mandos111
Se visualiza el menú de duración del
aceite restante en el centro de infor‐ mación del conductor 3 119.
En la pantalla básica selec‐
cione ? pulsando MENU en la
palanca del intermitente. Gire la
rueda de ajuste para seleccionar la
página Indice del est. útil del aceite .
En la pantalla de nivel intermedio y
nivel superior seleccione el menú
Infor. pulsando è en el volante. Pulse
å para seleccionar la página Indice
del est. útil del aceite .
La duración del aceite restante se
indica en porcentaje.
Restaurar
En la pantalla de nivel básico, pulse
SET/CLR de la palanca del intermi‐
tente durante varios segundos para
restaurar. El encendido tiene que estar conectado pero el motor
parado.
En el nivel intermedio y nivel superior
pulse é en el volante para abrir la
subcarpeta. Seleccione Reiniciar y
confirme pulsando 9 durante varios
segundos. El encendido tiene que estar conectado pero el motor
parado.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
aceite del motor en el centro de infor‐
mación del conductor. Acuda a un
taller para cambiar el aceite del motor

112Instrumentos y mandosy el filtro en el plazo de una semana
o cuando haya recorrido 500 km (lo que ocurra primero).
Información de servicio 3 308.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos. La posición de los testi‐
gos de control puede variar en
función del equipamiento del
vehículo. Al conectar el encendido,
se iluminarán brevemente la mayoría de los testigos de control a modo de
prueba funcional.
Los colores de los testigos de control
significan lo siguiente:Rojo:Peligro, recordatorio
importanteAmarillo:Aviso, información, averíaVerde:Confirmación de activa‐
ciónAzul:Confirmación de activa‐
ciónBlanco:Confirmación de activa‐
ciónVéanse todos los testigos de control
en los cuadros de instrumentos
distintos 3 102.
Intermitentes
O se enciende o parpadea en verde.
Se enciende brevemente Las luces de estacionamiento están
conectadas.
Parpadea Está conectado un intermitente o las
luces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 267, Fusi‐
bles 3 277.
Intermitentes 3 152.Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del acompañante,
se enciende o parpadea en rojo en el cuadro de instrumentos.
k para el asiento del acompañante,
se enciende o parpadea en rojo en la consola del techo cuando el asiento
está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.

Instrumentos y mandos113Parpadea
Después de arrancar el motor,
durante un máximo de
100 segundos o hasta que se abro‐
che el cinturón de seguridad.
Estado del cinturón de seguridad
en los asientos traseros
(vehículos con pantalla básica)
X se enciende o parpadea en blanco
o en gris en el centro de información
del conductor, después de haber
arrancado el motor.
Se enciende en blanco
El cinturón de seguridad no está
abrochado.
Se enciende en gris
Se ha abrochado el cinturón de segu‐
ridad.
Parpadea en blanco o en gris
Se ha desabrochado el cinturón de
seguridad.
Abrocharse el cinturón de seguridad
3 59.Estado del cinturón de seguridad
en los asientos traseros
(vehículos con pantalla
intermedia o superior)
X se enciende en verde o gris o
parpadea en amarillo en el centro de
información del conductor, después
de haber arrancado el motor.
Se enciende en gris
El cinturón de seguridad no está
abrochado.
Se enciende en verde
Se ha abrochado el cinturón de segu‐ ridad.
Parpadea en amarillo
Se ha desabrochado el cinturón de
seguridad.
Abrocharse el cinturón de seguridad
3 59.
Airbags y pretensores de cinturones
v se enciende en rojo.Al conectar el encendido, el testigo de
control se enciende durante unos
cuatro segundos. Si no se enciende,
no se apaga al cabo de
cuatro segundos o si se enciende durante la marcha, hay una avería en el sistema de airbags. Recurra a la
ayuda de un taller. Los airbags y los
pretensores de cinturones podrían no
dispararse en caso de accidente.
La activación de los pretensores de
cinturones o los airbags se indica
mediante la iluminación permanente
del testigo v.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Pretensores de cinturones, sistema de airbags 3 57, 3 60.

114Instrumentos y mandosDesactivación de losairbags
V se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* se enciende en amarillo.
El airbag del acompañante está
desactivado.
Desactivación de los airbags 3 65.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.
En motores diésel, el proceso de
limpieza del filtro de partículas diésel
es potencialmente imposible.
Recurra inmediatamente a la ayuda
de un taller.Si parpadea con el motor en
marcha
Avería que puede producir daños en el catalizador. Reduzca la velocidad hasta que cese el parpadeo. Recurra inmediatamente a la ayuda de un
taller.
Sistema de frenos y
embrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 193.

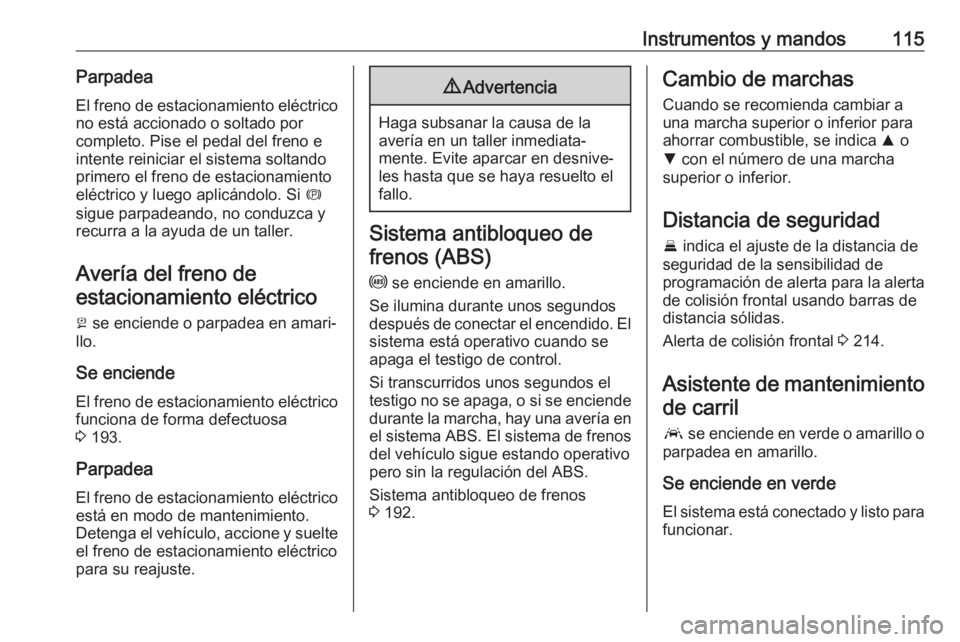

Instrumentos y mandos115ParpadeaEl freno de estacionamiento eléctrico
no está accionado o soltado por
completo. Pise el pedal del freno e
intente reiniciar el sistema soltando
primero el freno de estacionamiento
eléctrico y luego aplicándolo. Si m
sigue parpadeando, no conduzca y
recurra a la ayuda de un taller.
Avería del freno de estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 193.
Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento.
Detenga el vehículo, accione y suelte
el freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente. Evite aparcar en desnive‐
les hasta que se haya resuelto el
fallo.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 192.
Cambio de marchas
Cuando se recomienda cambiar a
una marcha superior o inferior para
ahorrar combustible, se indica R o
S con el número de una marcha
superior o inferior.
Distancia de seguridad
E indica el ajuste de la distancia de
seguridad de la sensibilidad de
programación de alerta para la alerta de colisión frontal usando barras de
distancia sólidas.
Alerta de colisión frontal 3 214.
Asistente de mantenimiento de carril
a se enciende en verde o amarillo o
parpadea en amarillo.
Se enciende en verde
El sistema está conectado y listo para
funcionar.

116Instrumentos y mandosSe enciende en amarillo
El sistema se aproxima a una marca
de carril detectado sin utilizar el inter‐
mitente de dicha dirección.
Parpadea en amarillo
El sistema reconoce que el carril está significativamente separado.
Asistente de mantenimiento de carril
3 246
Control electrónico de estabilidad desactivado
t se enciende en amarillo.
El sistema está desactivado.
Control electrónico deestabilidad y sistema decontrol de tracción
b se enciende o parpadea en amari‐
llo.Se enciende
Hay una avería en el sistema. Se puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del
estado de la calzada.
Haga subsanar la causa de la avería en un taller.
Parpadea Intervención activa del sistema.
Puede reducirse la potencia del
motor y el vehículo puede frenarse un
poco automáticamente.
Control electrónico de estabilidad
3 197 , Sistema de control de tracción
3 196.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Temperatura del
refrigerante del motor
W se enciende en rojo.Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante es demasiado alta.
Compruebe el nivel de refrigerante
inmediatamente 3 262.
Si el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
Precalentamiento ! se enciende en amarillo.
El precalentamiento del motor diésel
está activado. Se activa sólo si la
temperatura exterior es baja. Arran‐
que el motor cuando se apague el
indicador de control.
AdBlue
Y parpadea en amarillo.
El nivel de AdBlue es bajo. Reponga
AdBlue lo antes posible para evitar la
imposibilidad de arrancar el motor.

Instrumentos y mandos117AdBlue 3 183.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende Pérdida de presión de los neumáti‐cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después
60 a 90 segundos, el testigo de
control permanece encendido. Recu‐ rra a un taller.
Presión de aceite del motor I se enciende en rojo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.Si se enciende con el motor en
marchaAtención
La lubricación del motor puede
estar interrumpida. Se pueden
ocasionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante.
Durante una parada automática
(Autostop), la unidad de servo‐
freno se mantendrá operativa.
No saque la llave hasta que el
vehículo esté parado; de lo contra‐ rio, la columna de la dirección se
podría bloquear de forma inespe‐
rada.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 261.
Nivel de combustible bajo
Y se enciende o parpadea en amari‐
llo.
Se enciende
El nivel del depósito de combustible
es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐ diatamente. Nunca debe agotar eldepósito.
Repostaje 3 251.
Catalizador 3 182.
Purga del sistema de combustible
diésel 3 266.

118Instrumentos y mandosInmovilizadord parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Inmovilizador 3 37.
Luces exteriores 8 se enciende en verde.
Las luces exteriores están encendi‐ das 3 144.
Luz de carretera
C se enciende en azul.
Se enciende cuando está conectada
la luz de carretera o cuando se accio‐ nan las ráfagas 3 145.
Asistente de luz de carretera
f se enciende en verde.
El asistente de luz de carretera está
activado, consulte faros de LED
3 148.Faros de LED
f se enciende o parpadea en amari‐
llo.
Se enciende Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea
El sistema ha cambiado a luz de
cruce simétrica.
El testigo de control f parpadea
durante aproximadamente
cuatro segundos después de conec‐
tar el encendido como un recordato‐
rio de faros simétricos 3 148.
Luces antiniebla > se enciende en verde.
Los faros antiniebla están conecta‐
dos 3 153.
Piloto antiniebla ø se enciende en amarillo.
El piloto antiniebla está encendido
3 153.Regulador de velocidad
m se enciende en blanco o verde.
Se enciende en blanco El sistema está encendido.
Se enciende en verde
El regulador de velocidad está acti‐
vado. La velocidad establecida se
indica en el centro de información del
conductor.
Regulador de velocidad 3 201.
Control de velocidad adaptable
C se ilumina en el centro de informa‐
ción del conductor.
C se enciende en blanco
El sistema está encendido.
C se enciende en verde
El control de velocidad adaptable está activado.
Control de velocidad adaptable
3 205.
