2018.5 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

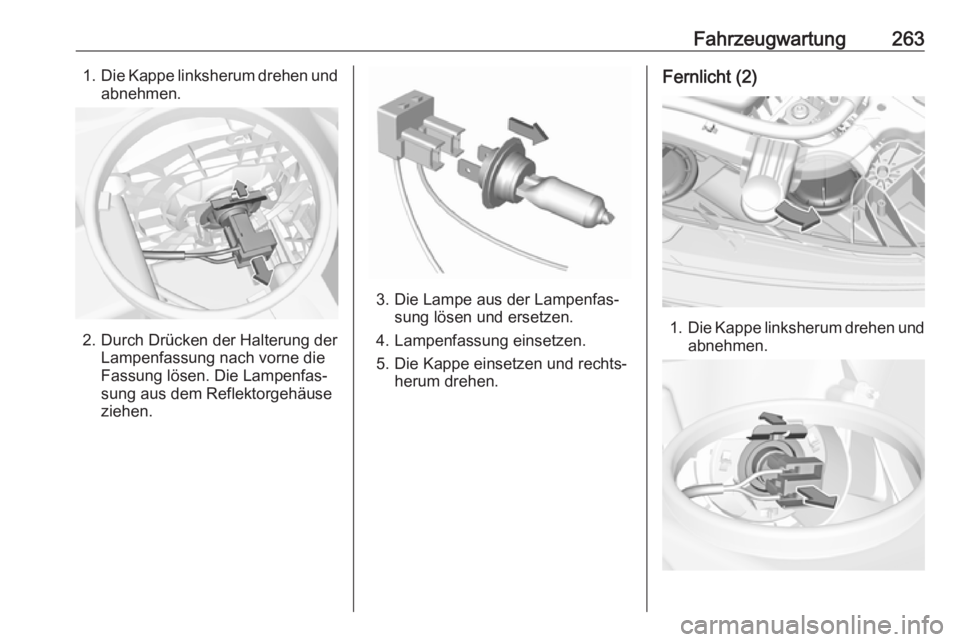

Fahrzeugwartung2631.Die Kappe linksherum drehen und
abnehmen.
2. Durch Drücken der Halterung der Lampenfassung nach vorne die
Fassung lösen. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und rechts‐ herum drehen.
Fernlicht (2)
1.Die Kappe linksherum drehen und
abnehmen.

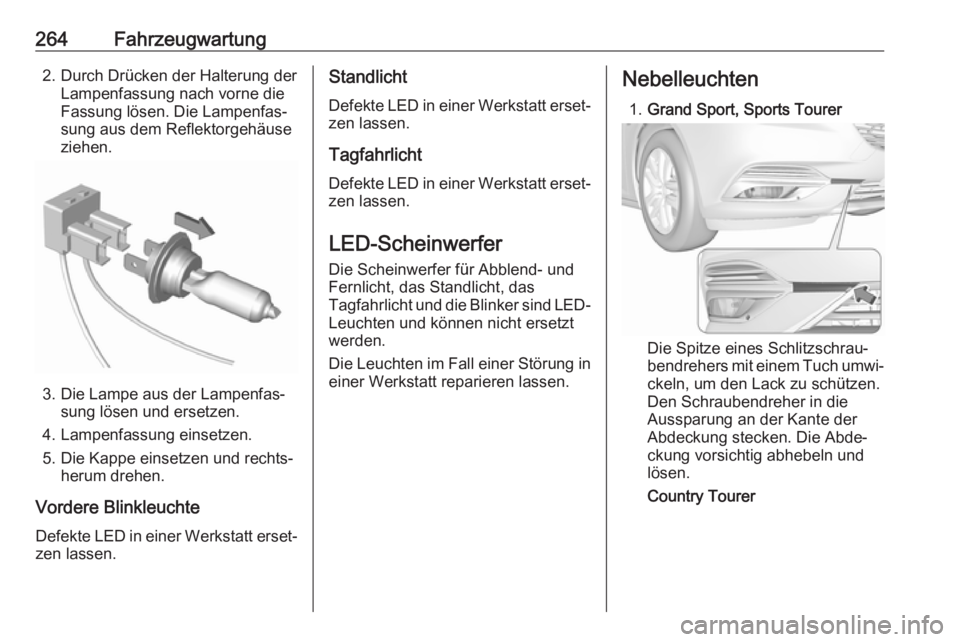

264Fahrzeugwartung2. Durch Drücken der Halterung derLampenfassung nach vorne die
Fassung lösen. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und rechts‐ herum drehen.
Vordere Blinkleuchte Defekte LED in einer Werkstatt erset‐
zen lassen.
Standlicht
Defekte LED in einer Werkstatt erset‐ zen lassen.
Tagfahrlicht
Defekte LED in einer Werkstatt erset‐ zen lassen.
LED-Scheinwerfer Die Scheinwerfer für Abblend- und
Fernlicht, das Standlicht, das
Tagfahrlicht und die Blinker sind LED-
Leuchten und können nicht ersetzt
werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.Nebelleuchten
1. Grand Sport, Sports Tourer
Die Spitze eines Schlitzschrau‐
bendrehers mit einem Tuch umwi‐
ckeln, um den Lack zu schützen.
Den Schraubendreher in die Aussparung an der Kante der
Abdeckung stecken. Die Abde‐
ckung vorsichtig abhebeln und
lösen.
Country Tourer

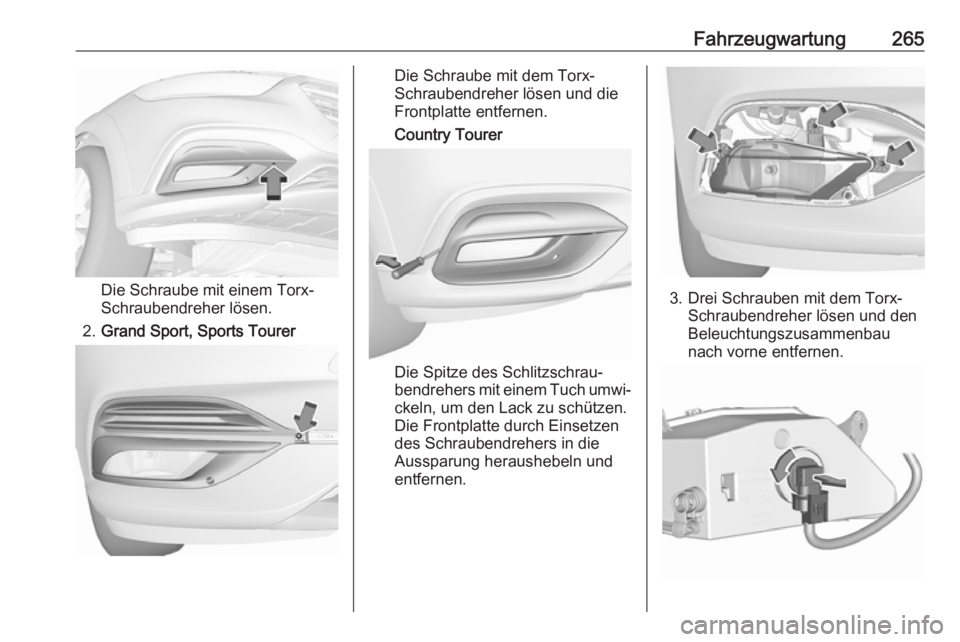

Fahrzeugwartung265
Die Schraube mit einem Torx-
Schraubendreher lösen.
2. Grand Sport, Sports Tourer
Die Schraube mit dem Torx-
Schraubendreher lösen und die
Frontplatte entfernen.
Country Tourer
Die Spitze des Schlitzschrau‐
bendrehers mit einem Tuch umwi‐
ckeln, um den Lack zu schützen.
Die Frontplatte durch Einsetzen
des Schraubendrehers in die
Aussparung heraushebeln und
entfernen.
3. Drei Schrauben mit dem Torx- Schraubendreher lösen und den
Beleuchtungszusammenbau
nach vorne entfernen.

266Fahrzeugwartung4. Die Lampenfassung links herumaus der Leuchtenbaugruppe
drehen und abnehmen.
5. Den Stecker durch Drücken der Haltelasche lösen.
6. Lampeneinheit ausbauen und ersetzen. Stecker anbringen. Bittebeachten, dass Lampe und
Fassung eine Einheit sind und
zusammen gewechselt werden
müssen.
7. Die Lampenfassung rechts herum
in die Leuchtenbaugruppe drehen und einrasten lassen.
8. Leuchtenbaugruppe mit den drei Schrauben befestigen.
9. Blende anbringen und Schraube festziehen.
10. Grand Sport, Sports Tourer
Abdeckung anbringen und einras‐ ten lassen.
Rückleuchten
Die Rück- und Bremsleuchten sind LED-Leuchten. LED-Leuchten im Störungsfall in einer Werkstatt erset‐
zen lassen.
Blinker, Nebelschlussleuchten und
Rückfahrlicht sind für Glühlampen
ausgelegt und können wie folgt
ausgetauscht werden.Grand Sport
Leuchtenzusammenbau in der
Karosserie
1. Abdeckung an der entsprechen‐
den Seite abnehmen.

Fahrzeugwartung267
2.Die zwei Kunststoff-Befestigungs‐
muttern von innen mit der Hand
abschrauben.
3. Rückleuchtenzusammenbau vorsichtig aus der Aussparung
nehmen und entfernen. Aufpas‐
sen, dass der Kabelkanal nicht
verschoben wird.
4. Die Lampenfassung des Blinkers links herum aus dem Leuchtenzu‐sammenbau drehen und abneh‐
men.
5. Glühlampe des Blinkers ausbauen und austauschen.
6. Die Lampenfassung am Leucht‐ enzusammenbau befestigen.
7. Den Leuchtenzusammenbau an der Fahrzeugkarosserie befesti‐
gen und die Haltemuttern von der
Innenseite des Laderaums aus
festziehen. Abdeckung anbrin‐
gen.

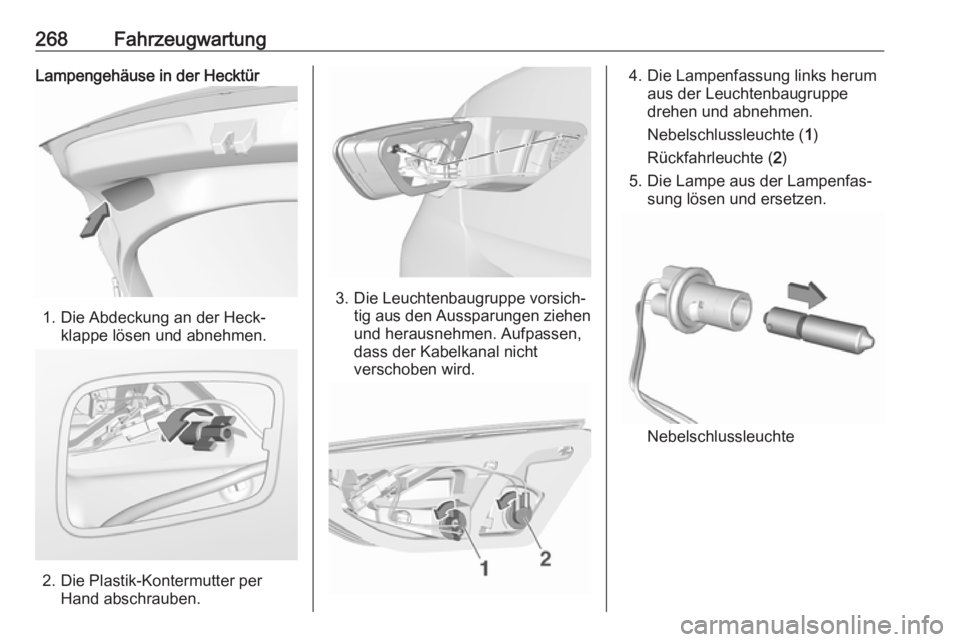

268FahrzeugwartungLampengehäuse in der Hecktür
1. Die Abdeckung an der Heck‐klappe lösen und abnehmen.
2. Die Plastik-Kontermutter perHand abschrauben.
3. Die Leuchtenbaugruppe vorsich‐tig aus den Aussparungen ziehen
und herausnehmen. Aufpassen,
dass der Kabelkanal nicht
verschoben wird.
4. Die Lampenfassung links herum aus der Leuchtenbaugruppe
drehen und abnehmen.
Nebelschlussleuchte ( 1)
Rückfahrleuchte ( 2)
5. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
Nebelschlussleuchte

Fahrzeugwartung269

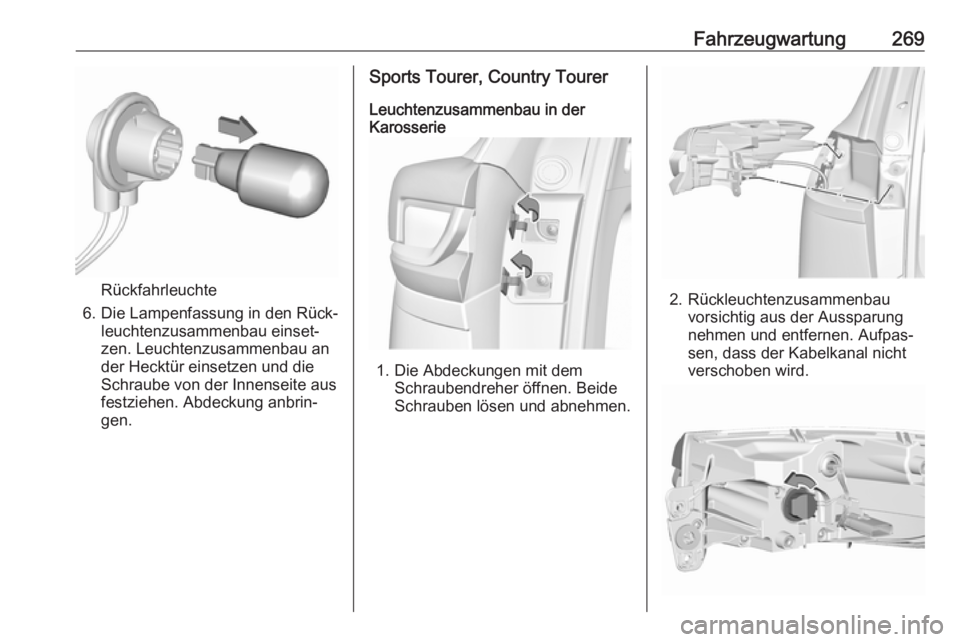

Rückfahrleuchte
6. Die Lampenfassung in den Rück‐ leuchtenzusammenbau einset‐
zen. Leuchtenzusammenbau an der Hecktür einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin‐
gen.
Sports Tourer, Country Tourer
Leuchtenzusammenbau in der
Karosserie
1. Die Abdeckungen mit dem
Schraubendreher öffnen. Beide
Schrauben lösen und abnehmen.
2. Rückleuchtenzusammenbau vorsichtig aus der Aussparung
nehmen und entfernen. Aufpas‐
sen, dass der Kabelkanal nicht
verschoben wird.

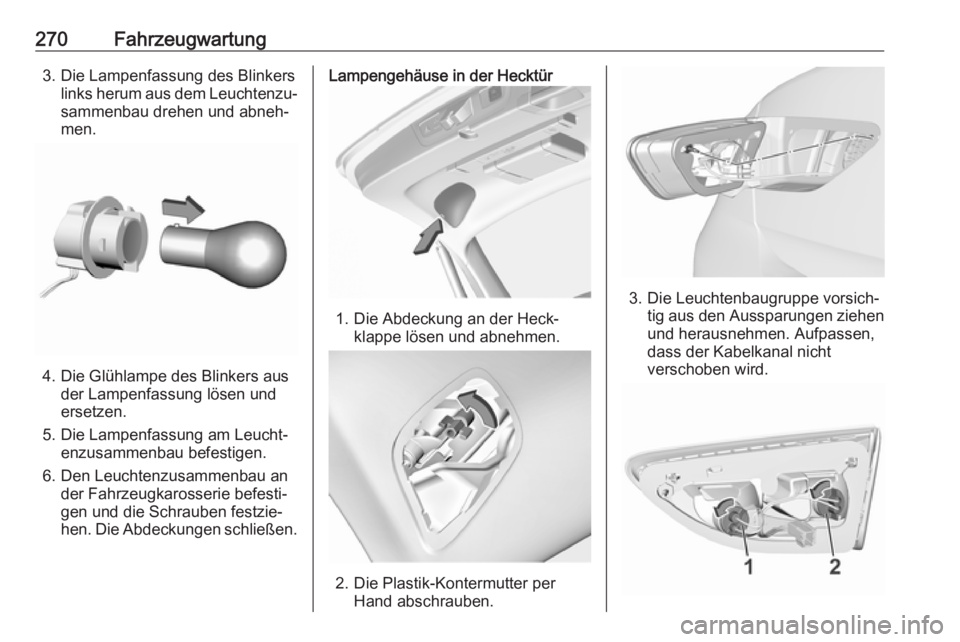

270Fahrzeugwartung3. Die Lampenfassung des Blinkerslinks herum aus dem Leuchtenzu‐
sammenbau drehen und abneh‐
men.
4. Die Glühlampe des Blinkers aus der Lampenfassung lösen und
ersetzen.
5. Die Lampenfassung am Leucht‐ enzusammenbau befestigen.
6. Den Leuchtenzusammenbau an der Fahrzeugkarosserie befesti‐
gen und die Schrauben festzie‐
hen. Die Abdeckungen schließen.
Lampengehäuse in der Hecktür
1. Die Abdeckung an der Heck‐ klappe lösen und abnehmen.
2. Die Plastik-Kontermutter perHand abschrauben.
3. Die Leuchtenbaugruppe vorsich‐tig aus den Aussparungen ziehen
und herausnehmen. Aufpassen,
dass der Kabelkanal nicht
verschoben wird.
