2018.5 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

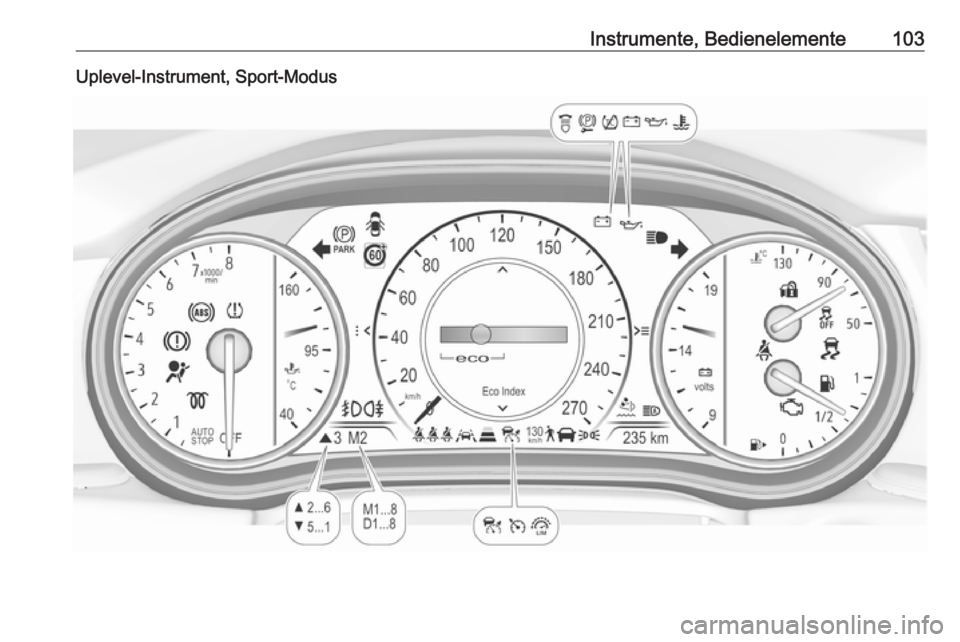

Instrumente, Bedienelemente103Uplevel-Instrument, Sport-Modus

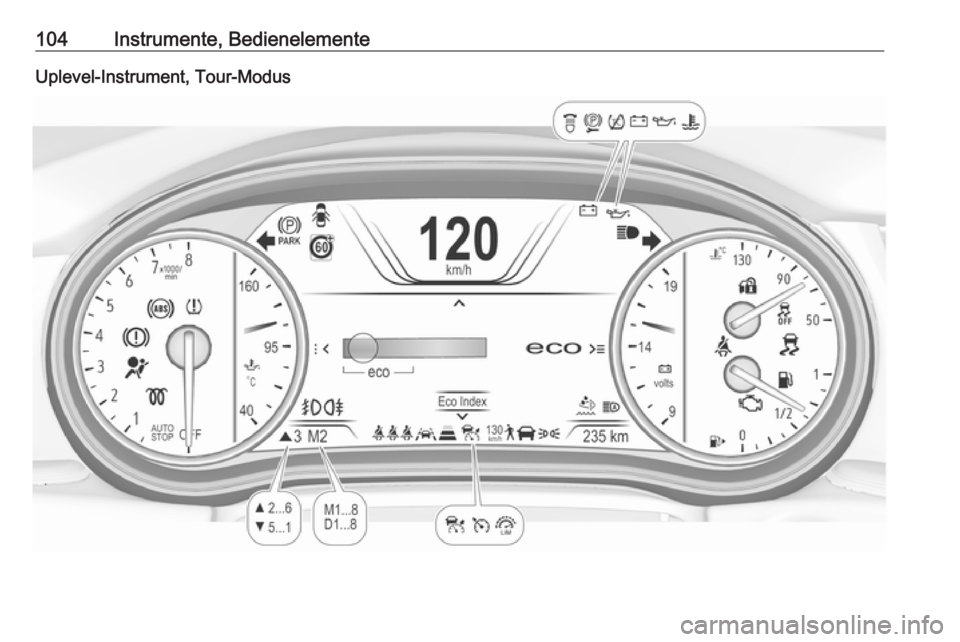

104Instrumente, BedienelementeUplevel-Instrument, Tour-Modus

Instrumente, Bedienelemente105ÜbersichtOBlinker 3 109XSicherheitsgurt anlegen 3 110vAirbag-System, Gurtstraffer
3 110VAirbagabschaltung 3 111pGenerator 3 111ZAbgas 3 111RBremssystem, Kupplungs‐
system 3 111mElektrische Parkbremse 3 111jStörung der elektrischen Park‐
bremse 3 112uAntiblockiersystem 3 112RGangwechsel 3 112EFahrzeugabstand 3 112aSpurhalteassistent 3 112nElektronische Stabilitäts‐
regelung ausgeschaltet 3 113bElektronische Stabilitäts‐
regelung und Traktionskontrolle
3 113kTraktionskontrolle ausge‐
schaltet 3 113WKühlmitteltemperatur 3 113!Vorglühen 3 113YAdBlue 3 113wReifendruck-Kontrollsystem
3 114IMotoröldruck 3 114YKraftstoffmangel 3 114dWegfahrsperre 3 1148Außenbeleuchtung 3 115CFernlicht 3 115fFernlichtassistent 3 115fLED-Scheinwerfer 3 115>Nebelleuchten 3 115rNebelschlussleuchte 3 115mGeschwindigkeitsregler 3 115CAdaptiver Geschwindigkeits‐
regler 3 115AErkennung vorausfahrendes
Fahrzeug 3 1157Fußgänger voraus erkannt
3 217LGeschwindigkeitsbegrenzer
3 116LVerkehrszeichen-Assistent
3 116hTür offen 3 116

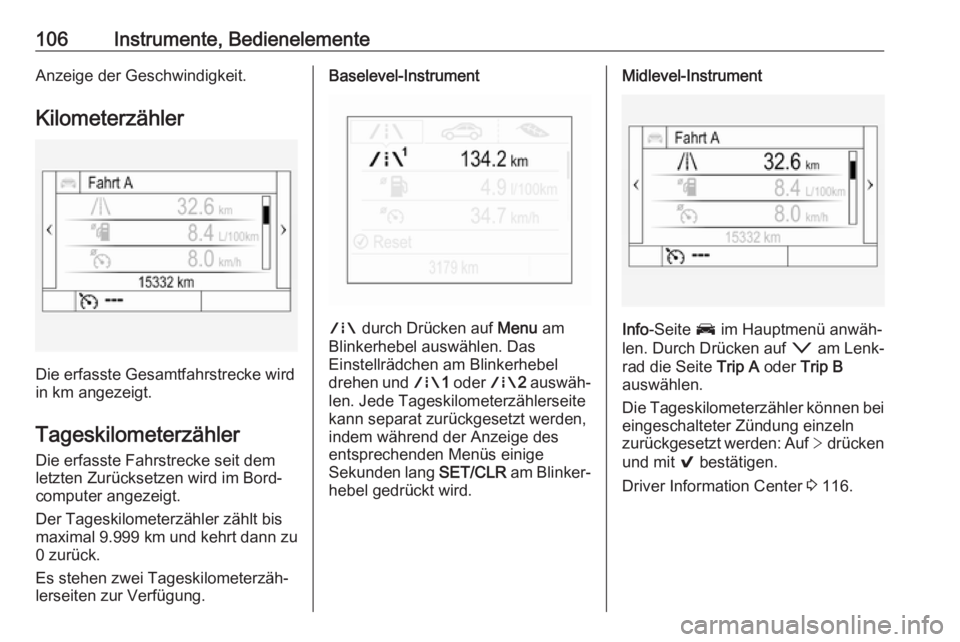

Tachometer

106Instrumente, BedienelementeAnzeige der Geschwindigkeit.Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Die erfasste Fahrstrecke seit dem
letzten Zurücksetzen wird im Bord‐
computer angezeigt.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Es stehen zwei Tageskilometerzäh‐
lerseiten zur Verfügung.
Baselevel-Instrument
; durch Drücken auf Menu am
Blinkerhebel auswählen. Das
Einstellrädchen am Blinkerhebel
drehen und ;1 oder ;2 auswäh‐
len. Jede Tageskilometerzählerseite
kann separat zurückgesetzt werden,
indem während der Anzeige des
entsprechenden Menüs einige
Sekunden lang SET/CLR am Blinker‐
hebel gedrückt wird.
Midlevel-Instrument
Info -Seite J im Hauptmenü anwäh‐
len. Durch Drücken auf o am Lenk‐
rad die Seite Trip A oder Trip B
auswählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln
zurückgesetzt werden: Auf > drücken
und mit 9 bestätigen.
Driver Information Center 3 116.

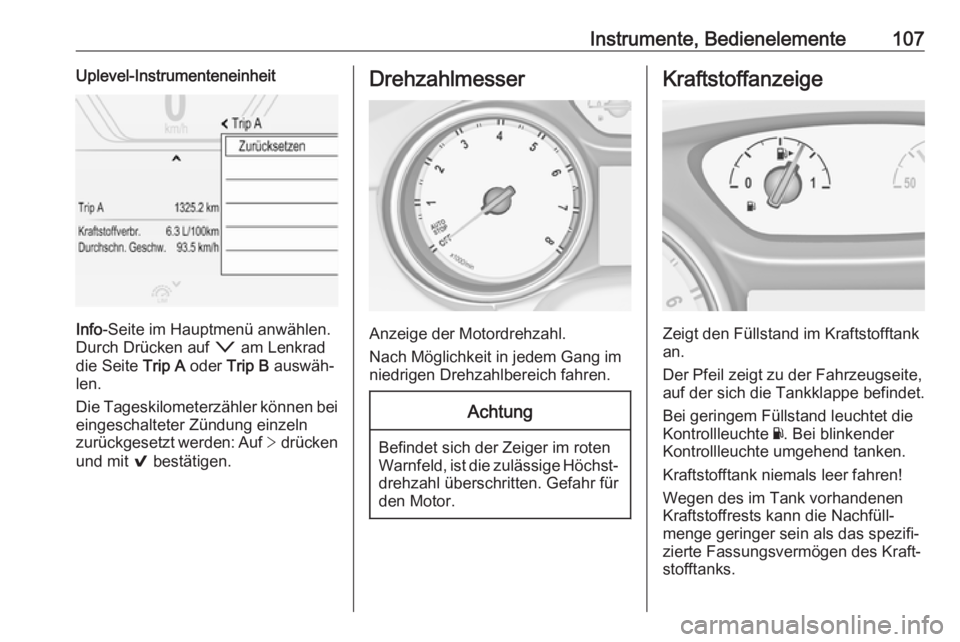

Instrumente, Bedienelemente107Uplevel-Instrumenteneinheit
Info-Seite im Hauptmenü anwählen.
Durch Drücken auf o am Lenkrad
die Seite Trip A oder Trip B auswäh‐
len.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln
zurückgesetzt werden: Auf > drücken
und mit 9 bestätigen.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Füllstand im Kraftstofftank
an.
Der Pfeil zeigt zu der Fahrzeugseite, auf der sich die Tankklappe befindet.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Bei blinkender
Kontrollleuchte umgehend tanken.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.

108Instrumente, BedienelementeKühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
50°:Motor noch nicht auf
Betriebstemperatur90°
(mittig):Normale Betriebstem‐
peratur130°:Temperatur zu hoch
Hinweis
Bei einer zu hohen Kühlmitteltempe‐
ratur anhalten und in den Leerlauf
schalten. Gefahr eines Motorscha‐
dens. Kühlmittelstand überprüfen.
Serviceanzeige
Das Motoröllebensdauer-System
meldet, wann Motoröl und Filter
gewechselt werden müssen. Abhän‐
gig von den Fahrbedingungen kann
das Intervall, in dem ein Motoröl- und
Filterwechsel angezeigt wird, stark
schwanken.
Das Menü für die Ölrestlebensdauer
wird im Driver Information Center
angezeigt 3 116.
Beim Baselevel-Display ? durch
Drücken auf MENU am Blinkerhebel
auswählen. Zum Auswählen der
Seite Restliche Lebensdauer Öl das
Einstellrädchen drehen.

Instrumente, Bedienelemente109Beim Midlevel- und Uplevel-Display
das Menü Info über die Taste è am
Lenkrad auswählen. Zur Auswahl der
Seite Restliche Lebensdauer Öl auf
å drücken.
Die verbleibende Öllebensdauer wird
in Prozent angezeigt.
Zurücksetzen
Im Baselevel-Display zum Zurückset‐
zen mehrere Sekunden lang auf
SET/CLR am Blinkerhebel drücken.
Die Zündung muss dazu eingeschal‐
tet sein, ohne dass der Motor läuft.
Beim Midlevel- und Uplevel-Display
auf é am Lenkrad drücken, um den
Unterordner zu öffnen. Zurücksetzen
auswählen und durch mehrere
Sekunden langes Drücken auf 9
bestätigen. Die Zündung muss dazu
eingeschaltet sein, ohne dass der
Motor läuft.
Das System muss nach jedem Motor‐ ölwechsel zurückgesetzt werden, um
ordnungsgemäß zu funktionieren.
Hilfe einer Werkstatt in Anspruch
nehmen.Nächster Service
Wenn das System eine geringe
Motoröllebensdauer berechnet hat,
wird im Driver Information Center
Motoröl muss demnächst gewechselt
werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nach spätestens 500 km in einer Werkstatt
wechseln lassen (je nachdem, was
zuerst der Fall ist).
Serviceinformationen 3 302.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alleInstrumentenausführungen. Je nach
Ausstattung kann die Position der
Kontrollleuchten variieren. Beim
Einschalten der Zündung leuchten
die meisten Kontrollleuchten als
Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung
Siehe Kontrollleuchten bei den
verschiedenen Instrumenten 3 100.
Blinker O leuchtet oder blinkt grün.
Leuchtet kurz auf
Das Parklicht ist eingeschaltet.
BlinkenEin Blinker oder die Warnblinker sind
aktiv.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen
Sicherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 262,
Sicherungen 3 272.
Blinker 3 149.

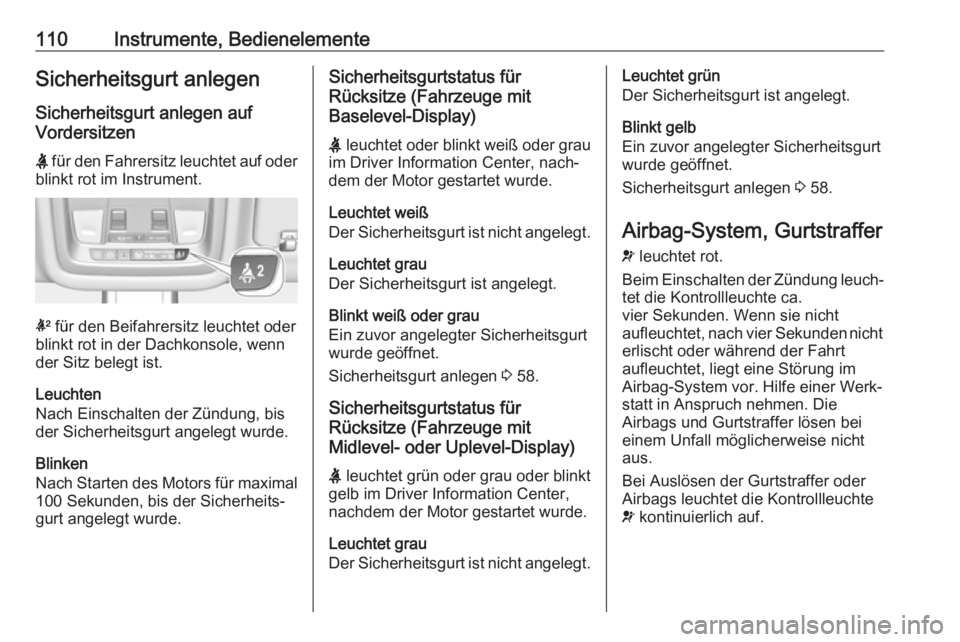

110Instrumente, BedienelementeSicherheitsgurt anlegenSicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot im Instrument.
k für den Beifahrersitz leuchtet oder
blinkt rot in der Dachkonsole, wenn
der Sitz belegt ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach Starten des Motors für maximal 100 Sekunden, bis der Sicherheits‐
gurt angelegt wurde.
Sicherheitsgurtstatus für
Rücksitze (Fahrzeuge mit
Baselevel-Display)
X leuchtet oder blinkt weiß oder grau
im Driver Information Center, nach‐
dem der Motor gestartet wurde.
Leuchtet weiß
Der Sicherheitsgurt ist nicht angelegt.
Leuchtet grau
Der Sicherheitsgurt ist angelegt.
Blinkt weiß oder grau
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Sicherheitsgurt anlegen 3 58.
Sicherheitsgurtstatus für
Rücksitze (Fahrzeuge mit
Midlevel- oder Uplevel-Display)
X leuchtet grün oder grau oder blinkt
gelb im Driver Information Center,
nachdem der Motor gestartet wurde.
Leuchtet grau
Der Sicherheitsgurt ist nicht angelegt.Leuchtet grün
Der Sicherheitsgurt ist angelegt.
Blinkt gelb
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Sicherheitsgurt anlegen 3 58.
Airbag-System, Gurtstraffer v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca.
vier Sekunden. Wenn sie nicht
aufleuchtet, nach vier Sekunden nicht erlischt oder während der Fahrt
aufleuchtet, liegt eine Störung im
Airbag-System vor. Hilfe einer Werk‐
statt in Anspruch nehmen. Die
Airbags und Gurtstraffer lösen bei
einem Unfall möglicherweise nicht
aus.
Bei Auslösen der Gurtstraffer oder Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.
