2018.5 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

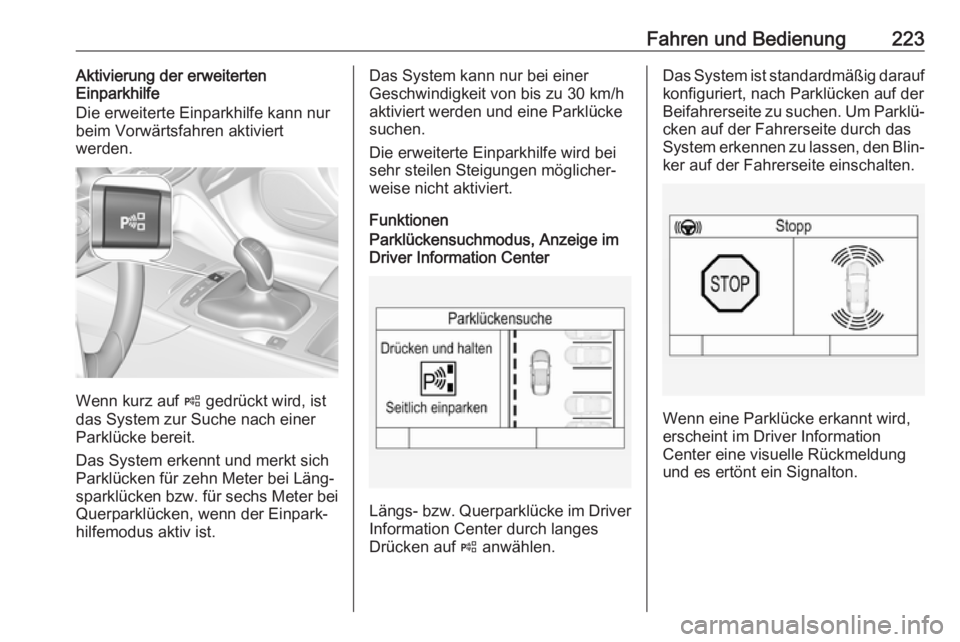

Fahren und Bedienung223Aktivierung der erweiterten
Einparkhilfe
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.
Wenn kurz auf ( gedrückt wird, ist
das System zur Suche nach einer
Parklücke bereit.
Das System erkennt und merkt sich
Parklücken für zehn Meter bei Läng‐
sparklücken bzw. für sechs Meter bei
Querparklücken, wenn der Einpark‐
hilfemodus aktiv ist.
Das System kann nur bei einer
Geschwindigkeit von bis zu 30 km/h
aktiviert werden und eine Parklücke
suchen.
Die erweiterte Einparkhilfe wird bei
sehr steilen Steigungen möglicher‐
weise nicht aktiviert.
FunktionenParklückensuchmodus, Anzeige im
Driver Information Center
Längs- bzw. Querparklücke im Driver Information Center durch langes
Drücken auf ( anwählen.
Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um Parklü‐ cken auf der Fahrerseite durch das
System erkennen zu lassen, den Blin‐
ker auf der Fahrerseite einschalten.
Wenn eine Parklücke erkannt wird,
erscheint im Driver Information
Center eine visuelle Rückmeldung und es ertönt ein Signalton.

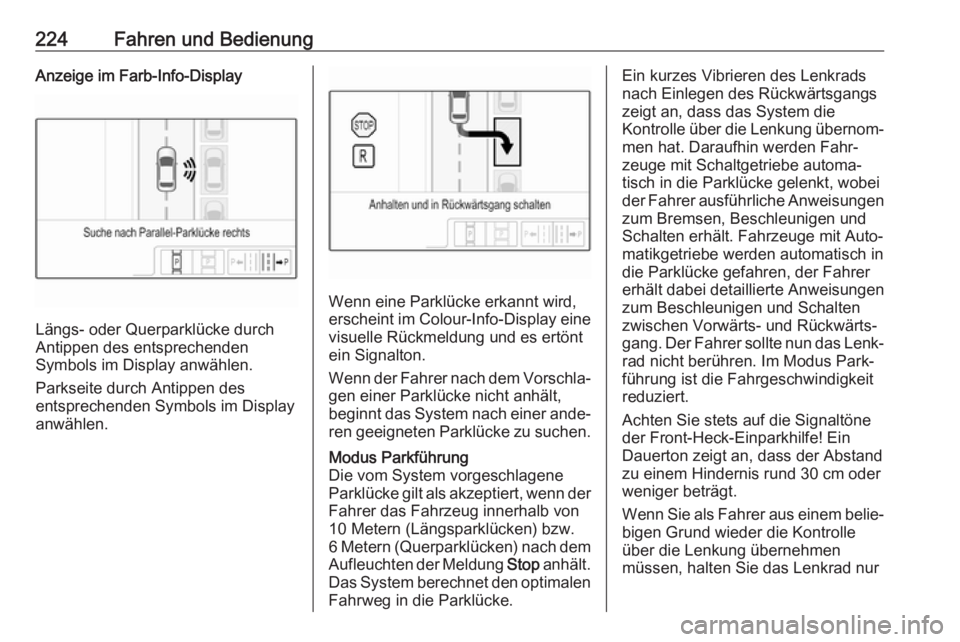

224Fahren und BedienungAnzeige im Farb-Info-Display
Längs- oder Querparklücke durch
Antippen des entsprechenden
Symbols im Display anwählen.
Parkseite durch Antippen des
entsprechenden Symbols im Display
anwählen.
Wenn eine Parklücke erkannt wird, erscheint im Colour-Info-Display eine visuelle Rückmeldung und es ertönt
ein Signalton.
Wenn der Fahrer nach dem Vorschla‐
gen einer Parklücke nicht anhält,
beginnt das System nach einer ande‐
ren geeigneten Parklücke zu suchen.
Modus Parkführung
Die vom System vorgeschlagene
Parklücke gilt als akzeptiert, wenn der Fahrer das Fahrzeug innerhalb von
10 Metern (Längsparklücken) bzw.
6 Metern (Querparklücken) nach dem Aufleuchten der Meldung Stop anhält.
Das System berechnet den optimalen Fahrweg in die Parklücke.Ein kurzes Vibrieren des Lenkrads
nach Einlegen des Rückwärtsgangs
zeigt an, dass das System die
Kontrolle über die Lenkung übernom‐ men hat. Daraufhin werden Fahr‐
zeuge mit Schaltgetriebe automa‐
tisch in die Parklücke gelenkt, wobei
der Fahrer ausführliche Anweisungen zum Bremsen, Beschleunigen undSchalten erhält. Fahrzeuge mit Auto‐
matikgetriebe werden automatisch in
die Parklücke gefahren, der Fahrer
erhält dabei detaillierte Anweisungen
zum Beschleunigen und Schalten
zwischen Vorwärts- und Rückwärts‐
gang. Der Fahrer sollte nun das Lenk‐
rad nicht berühren. Im Modus Park‐
führung ist die Fahrgeschwindigkeit
reduziert.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton zeigt an, dass der Abstand
zu einem Hindernis rund 30 cm oder
weniger beträgt.
Wenn Sie als Fahrer aus einem belie‐
bigen Grund wieder die Kontrolle
über die Lenkung übernehmen
müssen, halten Sie das Lenkrad nur

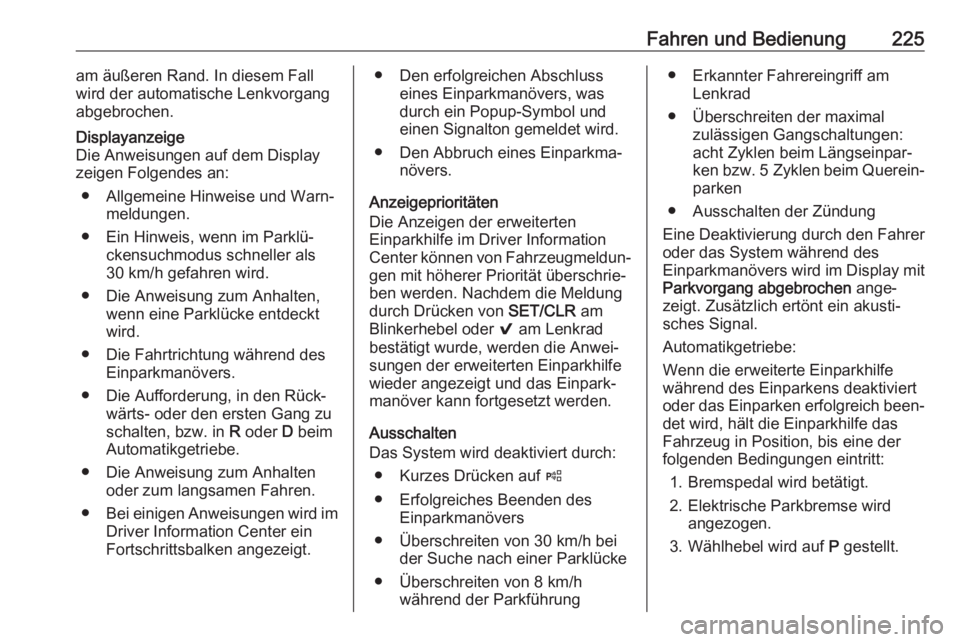

Fahren und Bedienung225am äußeren Rand. In diesem Fall
wird der automatische Lenkvorgang
abgebrochen.Displayanzeige
Die Anweisungen auf dem Display zeigen Folgendes an:
● Allgemeine Hinweise und Warn‐ meldungen.
● Ein Hinweis, wenn im Parklü‐ ckensuchmodus schneller als
30 km/h gefahren wird.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Aufforderung, in den Rück‐ wärts- oder den ersten Gang zu
schalten, bzw. in R oder D beim
Automatikgetriebe.
● Die Anweisung zum Anhalten oder zum langsamen Fahren.
● Bei einigen Anweisungen wird im
Driver Information Center ein
Fortschrittsbalken angezeigt.● Den erfolgreichen Abschluss eines Einparkmanövers, was
durch ein Popup-Symbol und
einen Signalton gemeldet wird.
● Den Abbruch eines Einparkma‐ növers.
Anzeigeprioritäten
Die Anzeigen der erweiterten
Einparkhilfe im Driver Information Center können von Fahrzeugmeldun‐ gen mit höherer Priorität überschrie‐
ben werden. Nachdem die Meldung
durch Drücken von SET/CLR am
Blinkerhebel oder 9 am Lenkrad
bestätigt wurde, werden die Anwei‐
sungen der erweiterten Einparkhilfe
wieder angezeigt und das Einpark‐
manöver kann fortgesetzt werden.
Ausschalten
Das System wird deaktiviert durch:
● Kurzes Drücken auf (
● Erfolgreiches Beenden des Einparkmanövers
● Überschreiten von 30 km/h bei der Suche nach einer Parklücke
● Überschreiten von 8 km/h während der Parkführung● Erkannter Fahrereingriff amLenkrad
● Überschreiten der maximal zulässigen Gangschaltungen:
acht Zyklen beim Längseinpar‐
ken bzw. 5 Zyklen beim Querein‐
parken
● Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Display mit
Parkvorgang abgebrochen ange‐
zeigt. Zusätzlich ertönt ein akusti‐
sches Signal.
Automatikgetriebe:
Wenn die erweiterte Einparkhilfe
während des Einparkens deaktiviert
oder das Einparken erfolgreich been‐ det wird, hält die Einparkhilfe dasFahrzeug in Position, bis eine der
folgenden Bedingungen eintritt:
1. Bremspedal wird betätigt.
2. Elektrische Parkbremse wird angezogen.
3. Wählhebel wird auf P gestellt.

226Fahren und BedienungStörung
Eine Meldung erscheint, wenn:
● Im System liegt eine Störung vor.
● Der Fahrer hat das Einparkma‐ növer nicht erfolgreich abge‐
schlossen.
● Das System ist nicht funktions‐ fähig.
● Einer der oben beschriebenen Deaktivierungsgründe liegt vor.
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop am Display. Nach
Entfernen des Gegenstands wird das Einparkmanöver fortgesetzt. Das
System wird deaktiviert, wenn der
Gegenstand nicht entfernt wird.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐
ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐ ten Seite) und die Sensoren fest
positioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten,
Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem

Fahren und Bedienung227Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐ növer. Darauf achten, dass die
vorgeschlagene Parklücke auch wirklich verfügbar ist.
Niedrige Bordsteine und Oberflä‐
chenunebenheiten, etwa auf
Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Hinweis
Neue Fahrzeuge müssen bei der
ersten Nutzung kalibriert werden.
Um eine optimale Einparkführung zu
gewährleisten, ist zuvor eine Fahr‐
leistung von etwa 10 km auf einer Strecke mit einigen Kurven erforder‐ lich.
Das System ist für die ab Werk
montierten Räder kalibriert. Die
Einparkleistung ändert sich bei
anderen Rad- oder Reifengrößen.
Toter-Winkel-Warnung Die Funktion „Toter-Winkel-
Warnung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im
toten Winkel befinden. Das System
zeigt in den beiden Außenspiegelneine visuelle Warnung an, wenn
Objekte erkannt werden, die in den Innen- oder Außenspiegeln mögli‐
cherweise nicht sichtbar sind.
Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐ hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐ fänger befinden.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Wenn das System im Vorwärtsfahren während eines Überholvorgangs ein
Fahrzeug im toten Winkel erkennt,
leuchtet im jeweiligen Außenspiegel
das gelbe Warnsymbol F auf. Setzt
der Fahrer dann den Blinker, beginnt
das Warnsymbol F gelb zu blinken,
um ihn vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug
mindestens 10 km/h schneller als
das überholte Fahrzeug ist, leuchtet

228Fahren und Bedienungdas Warnsymbol F im jeweiligen
Außenspiegel möglicherweise nicht auf.
Die Funktion „Toter-Winkel-
Warnung“ ist bei Geschwindigkeiten
zwischen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole F ange‐
zeigt. Wird die Geschwindigkeit erneut reduziert, erlöschen die Warn‐ symbole. Wird daraufhin ein Fahr‐
zeug im toten Winkel erkannt, leuch‐
ten die Warnsymbole F wie üblich
auf der entsprechenden Seite auf.
Ausschalten
Die Toter-Winkel-Warnung kann im
Fahrzeugpersonalisierungsmenü im
Info-Display aktiviert und deaktiviert werden.
Fahrzeugpersonalisierung 3 131.
Info-Display 3 124.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.Erkennungsbereich
Der Erkennungsbereich beginnt beim hinteren Stoßfänger und reicht ca.
drei Meter nach hinten und zur Seite.
Höhenmäßig wird ein Bereich
zwischen etwa einem halben und zwei Metern über dem Boden abge‐
deckt.
Bei Ziehen eines Anhängers oder bei befestigtem Fahrradträger wird das
System deaktiviert.
Die Toter-Winkel-Warnung ist so
ausgelegt, dass nicht bewegliche
Gegenstände wie Leitplanken, Pfos‐
ten, Bordkanten, Mauern oder Balken nicht berücksichtigt werden.
Parkende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Grenzen des Systems
Gelegentliche Fehlwarnungen
können unter normalen Bedingungen auftreten und vermehren sich bei
nasser Witterung.Das System funktioniert unter folgen‐
den Umständen eventuell nicht
ordnungsgemäß:
● Die Sensoren sind durch Eis, Schnee, Matsch, Aufkleber,
Magnete, Blech oder andere
Hindernisse verdeckt.
● Fahren bei Starkregen.
● Das Fahrzeug war in einem Unfall verwickelt oder die Umge‐
bung des Sensors ist beschädigt
oder wurde nicht sachgemäß
repariert.
● Extreme Temperaturschwankun‐
gen.
● Anhängerbetrieb
Bei einer Störung des Systems bzw.
wenn es aufgrund zeitweiliger
Umstände nicht funktioniert, leuchten die Symbole in den Spiegeln perma‐
nent. Gleichzeitig wird eine Meldung
im Driver Information Center ange‐
zeigt. Hilfe einer Werkstatt in
Anspruch nehmen.

Fahren und Bedienung229SpurwechselassistentZusätzlich zur Toter-Winkel-Warnung
3 227 erkennt der Spurwechselassis‐
tent auch Fahrzeuge, die sich Ihrem
Fahrzeug schnell auf angrenzenden
Fahrspuren annähern.
Das System zeigt eine visuelle
Warnung im betreffenden Außen‐
spiegel an, wenn es sich von hinten
schnell annähernde Fahrzeuge
erkennt.
Die Radar-Abstandssensoren befin‐
den sich im hinteren Stoßfänger.9 Warnung
Der Spurwechselassistent ersetzt
nicht den Blick des Fahrers.
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.
Erkennt das System ein Fahrzeug,
das sich sehr schnell von hinten
nähert, leuchtet das gelbe Warnsym‐
bol F im betreffenden Außenspie‐
gel auf. Setzt der Fahrer dann den
Blinker, beginnt das Warnsymbol
F gelb zu blinken, um ihn vor einem
Spurwechsel zu warnen.
Der Spurwechselassistent ist bei
jeder Geschwindigkeit aktiv.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Erkennungsbereich
Die Sensoren des Systems decken
einen parallelen Bereich von ca.
3,5 m an beiden Fahrzeugseiten und
bei der Toter-Winkel-Warnung (A) ca.
3 m nach hinten, beim Spurwechse‐
lassistenten (B) ca. 50 m nach hinten
in parallelen Fahrspuren ab. Die
Zonen beginnen am jeweiligen
Außenspiegel. Höhenmäßig wird ein
Bereich zwischen etwa 0,5 m und
2 m über dem Boden abgedeckt.

230Fahren und BedienungAusschalten
Der Spurwechselassistent kann im
Fahrzeugpersonalisierungsmenü im
Info-Display aktiviert und deaktiviert
werden.
Fahrzeugpersonalisierung 3 131.
Info-Display 3 124.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Grenzen des Systems
Gelegentliche Fehlalarme können im
normalen Betrieb und in engen
Kurven auftreten. Bei besonderen
Witterungsbedingungen (Regen,
Hagel usw.) kann das System vorü‐
bergehende Fehlwarnungen zu
Objekten im toten Winkel ausgeben.
Beim Fahren auf nasser Fahrbahn oder beim Wechsel von einem trocke‐
nen in einen nassen Bereich kann die Kontrollleuchte F aufleuchten, weil
das hochspritzende Wasser unter
Umständen als Gegenstand erkannt wird. Die Kontrollleuchte F kannauch bei Leitplanken, Verkehrszei‐
chen, Bäumen, Büschen und ande‐
ren unbeweglichen Objekten
aufleuchten. Dies ist Teil der norma‐
len Funktionsweise. Es ist kein
Service erforderlich.
Das System funktioniert unter folgen‐
den Umständen eventuell nicht
ordnungsgemäß:
● Die Sensoren sind durch Eis, Schnee, Matsch, Aufkleber,
Magnete, Blech oder andere
Hindernisse verdeckt.
● Fahren bei Starkregen.
● Das Fahrzeug war in einem Unfall verwickelt oder die Umge‐
bung des Sensors ist beschädigt
oder wurde nicht sachgemäß
repariert.
● Extreme Temperaturschwankun‐
gen.
● Anhängerbetrieb
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver
Information Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Für optimale Fahrwerte
möglichst bald auf einer geraden
Schnellstraße mit Objekten wie
z. B. Leitplanken und anderen
Hindernissen am Fahrbahnrand
fahren.
Rundumsichtsystem
Das System kann beinahe eine 360°-
Ansicht der Fahrzeugumgebung im
Info-Display wie aus der Vogelper‐
spektive anzeigen.
Das System arbeitet mit vier Kame‐
ras:
● Rückfahrkamera, installiert in der
Heckklappe
● Frontkamera, installiert im Front‐ grill unter dem Emblem
● Seitenkameras an der Unterseite
der beiden Außenspiegel.
