2018.5 OPEL INSIGNIA BREAK infotainment

Schlüssel, Türen, Fenster25Bei nicht richtig geschlossener
Fahrertür verriegelt die Zentralverrie‐
gelung nicht.
Passive Verriegelung
Automatische Betätigung der Zentral‐
verriegelung 3 27.
Bestätigung
Die Betätigung des Zentralverriege‐
lungssystems wird durch Blinken der
Warnblinker bestätigt. Dazu muss die Einstellung in der Fahrzeugpersona‐
lisierung aktiviert sein 3 131.
Störung Ist eine Betätigung der Zentralverrie‐gelung nicht möglich oder lässt sich
der Motor nicht starten, können
folgende Ursachen vorliegen:
● Störung des elektronischen Schlüssels.
● Der elektronische Schlüssel befindet sich außerhalb des
Empfangsbereichs.
● Die Batteriespannung ist zu nied‐
rig.● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Zur Behebung der Störungsursache
Position des elektronischen Schlüs‐
sels verändern.
Manuelles Entriegeln 3 25.
Gespeicherte Einstellungen
Bei jedem Ausschalten der Zündung
werden folgende Einstellungen auto‐
matisch im elektronischen Schlüssel
gespeichert:
● Automatische Klimatisierung● Beleuchtung
● Infotainment System
● Zentralverriegelung
● Einstellungen Sport-Modus
● KomforteinstellungenDie gespeicherten Einstellungen
werden beim nächsten Einschalten
der Zündung mit dem gespeicherten
elektronischen Schlüssel 3 22 auto‐
matisch abgerufen.
Vorbedingung hierzu ist, dass auf
dem Info-Display in den persönlichen
Einstellungen Personalisierung durch
Fahrer aktiviert ist. Diese Einstellung
muss für jeden verwendeten elektro‐
nischen Schlüssel vorgenommen werden. Die Statusänderung ist erst
nach einem Verriegeln und
anschließenden Entriegeln des Fahr‐
zeugs verfügbar.
Die zugewiesene Speicherposition
des elektrisch verstellbaren Sitzes
wird beim Einschalten der Zündung
automatisch abgerufen, wenn Autom.
Abruf gespeich. Einstellungen im
Info-Display für den gespeicherten elektronischen Schlüssel aktiviert ist.
Elektrisch verstellbarer Sitz 3 51.
Fahrzeugpersonalisierung 3 131.
Zentralverriegelung Ent- und verriegelt Türen, Laderaum
und Tankklappe.

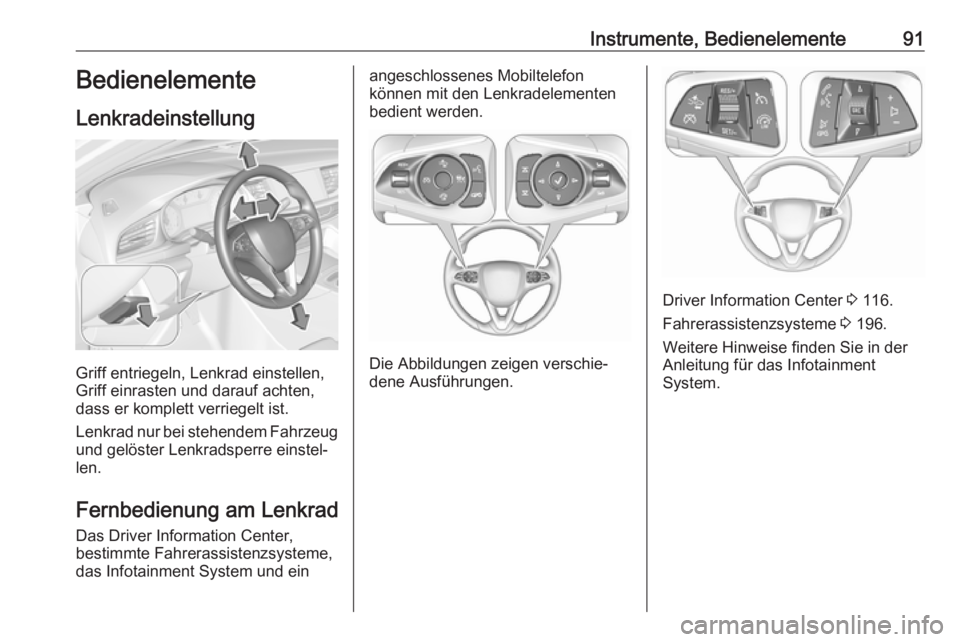

Instrumente, Bedienelemente91Bedienelemente
Lenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad Das Driver Information Center,
bestimmte Fahrerassistenzsysteme,
das Infotainment System und ein
angeschlossenes Mobiltelefon
können mit den Lenkradelementen
bedient werden.
Die Abbildungen zeigen verschie‐
dene Ausführungen.
Driver Information Center 3 116.
Fahrerassistenzsysteme 3 196.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.

98Instrumente, BedienelementeStopp-Start-Automatik 3 172.
USB-Anschlüsse
Unter der klappbaren Armlehne befin‐ den sich je nach Infotainment System
ein oder zwei USB-Anschlüsse für
Ladegeräte. Diese Anschlüsse verfü‐
gen auch über eine Datenverbindung
zum Infotainment System. Weitere
Informationen sind im Handbuch des
Infotainment-Systems zu finden.
USB-Ladeanschlüsse
Zwei USB-Anschlüsse ausschließlich
zum Laden von Geräten befinden
sich an der Rückseite der Mittelkon‐
sole.
Hinweis
Die Buchsen müssen immer sauber und trocken gehalten werden.
Induktives Laden
9 Warnung
Das induktive Laden kann den
Betrieb implantierter Herzschritt‐
macher oder anderer medizin‐
ischer Geräte beeinträchtigen.
Gegebenenfalls vor der Verwen‐
dung des Geräts für induktives
Laden ärztlichen Rat einholen.9 Warnung
Vor dem Laden eines mobilen
Geräts alle metallenen Gegen‐
stände vom Ladegerät entfernen,
da diese Gegenstände sehr heiß
werden könnten.
Um ein Gerät zu laden, muss die
Zündung eingeschaltet sein.

116Instrumente, BedienelementeLeuchtet grün
Auf der gleichen Spur wurde ein
vorausfahrendes Fahrzeug erkannt.
Leuchtet gelb Der Abstand zu einem vorausfahren‐
den Fahrzeug wird zu klein bzw. Sie
nähern sich zu schnell einem ande‐
ren Fahrzeug.
Adaptiver Geschwindigkeitsregler 3 201, Auffahrwarnung 3 210.
Fußgängererkennung
7 leuchtet gelb.
Voraus wird ein Fußgänger erkannt.
Geschwindigkeitsbegren‐zer
L leuchtet weiß oder grün.
Leuchtet weiß Das System ist eingeschaltet.Leuchtet grün
Geschwindigkeitsbegrenzer aktiv.Die gewählte Geschwindigkeit wird
neben dem Symbol L angezeigt.
Geschwindigkeitsbegrenzer 3 199.
Verkehrszeichen-Assistent
L zeigt erkannte Verkehrszeichen als
Kontrollleuchten an.
Verkehrszeichen-Assistent 3 237.
Tür offen
h leuchtet rot.
Eine Tür oder die Heckklappe ist
offen.Displays
Fahrerinfodisplay Das Driver Information Center befin‐
det sich in der Instrumenteneinheit.
Abhängig von Version und Instrument ist das Driver Information Center als
Baselevel-, Midlevel- oder Uplevel-
Display erhältlich.
Im Driver Information Center werden je nach Ausstattung angezeigt:
● Gesamt- und Tageskilometer
● Fahrzeuginformationen und Systemeinstellungen
● Bordcomputeranzeigen
● Aktuelle Verbrauchsinformatio‐ nen
● Warnungen von Fahrerassis‐ tenzsystemen
● Warnmeldungen
● Audio- und Infotainment-Infor‐ mationen
● Informationen des Mobiltelefons
● Navigationsinformationen

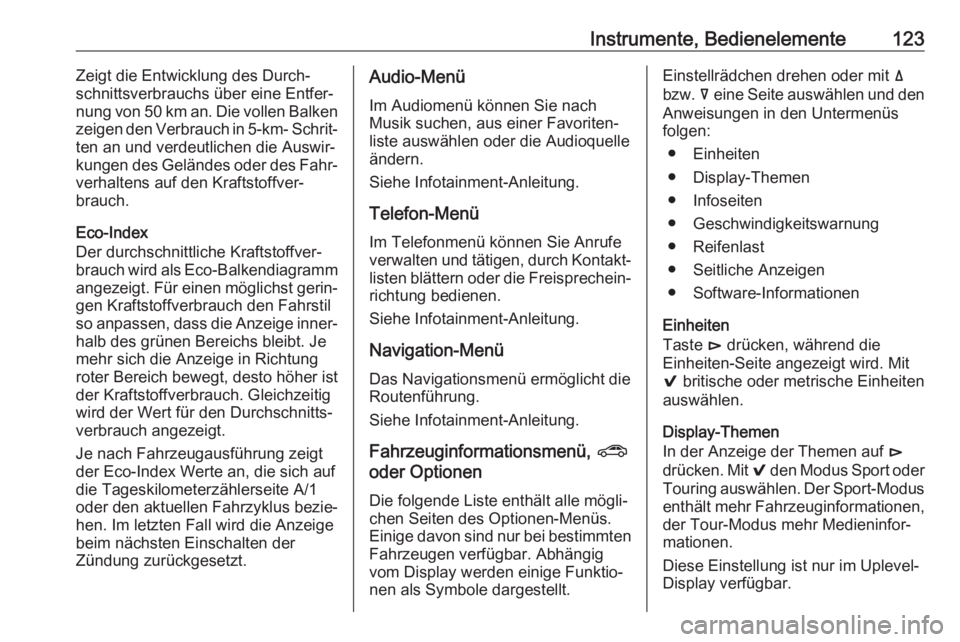

Instrumente, Bedienelemente123Zeigt die Entwicklung des Durch‐schnittsverbrauchs über eine Entfer‐
nung von 50 km an. Die vollen Balken
zeigen den Verbrauch in 5-km- Schrit‐
ten an und verdeutlichen die Auswir‐
kungen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐
brauch.
Eco-Index
Der durchschnittliche Kraftstoffver‐ brauch wird als Eco-Balkendiagramm
angezeigt. Für einen möglichst gerin‐
gen Kraftstoffverbrauch den Fahrstil
so anpassen, dass die Anzeige inner‐ halb des grünen Bereichs bleibt. Je
mehr sich die Anzeige in Richtung
roter Bereich bewegt, desto höher ist
der Kraftstoffverbrauch. Gleichzeitig
wird der Wert für den Durchschnitts‐
verbrauch angezeigt.
Je nach Fahrzeugausführung zeigt
der Eco-Index Werte an, die sich auf
die Tageskilometerzählerseite A/1
oder den aktuellen Fahrzyklus bezie‐
hen. Im letzten Fall wird die Anzeige
beim nächsten Einschalten der
Zündung zurückgesetzt.Audio-Menü
Im Audiomenü können Sie nach
Musik suchen, aus einer Favoriten‐
liste auswählen oder die Audioquelle
ändern.
Siehe Infotainment-Anleitung.
Telefon-Menü
Im Telefonmenü können Sie Anrufe
verwalten und tätigen, durch Kontakt‐ listen blättern oder die Freisprechein‐
richtung bedienen.
Siehe Infotainment-Anleitung.
Navigation-Menü
Das Navigationsmenü ermöglicht die
Routenführung.
Siehe Infotainment-Anleitung.
Fahrzeuginformationsmenü, ?
oder Optionen
Die folgende Liste enthält alle mögli‐
chen Seiten des Optionen-Menüs.
Einige davon sind nur bei bestimmten
Fahrzeugen verfügbar. Abhängig
vom Display werden einige Funktio‐
nen als Symbole dargestellt.Einstellrädchen drehen oder mit ä
bzw. å eine Seite auswählen und den
Anweisungen in den Untermenüs
folgen:
● Einheiten
● Display-Themen
● Infoseiten
● Geschwindigkeitswarnung
● Reifenlast
● Seitliche Anzeigen
● Software-Informationen
Einheiten
Taste é drücken, während die
Einheiten-Seite angezeigt wird. Mit
9 britische oder metrische Einheiten
auswählen.
Display-Themen
In der Anzeige der Themen auf é
drücken. Mit 9 den Modus Sport oder
Touring auswählen. Der Sport-Modus
enthält mehr Fahrzeuginformationen,
der Tour-Modus mehr Medieninfor‐
mationen.
Diese Einstellung ist nur im Uplevel-
Display verfügbar.

Instrumente, Bedienelemente125● Infotainment System, siehe dieBeschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Einstellungen der Klimaanlage 3 159
● Rückfahrkamera 3 233
● Rundumsichtsystem 3 230
● Anleitung Einparkhilfe 3 220
● Hinterer Querverkehr-Assistent 3 235
● Flex-Ride-Visualisierungsmenü 3 193
● Navigation: siehe die Beschrei‐ bung in der Betriebsanleitung
des Infotainment Systems
● Systemmeldungen
● Einstellungen für Fahrzeugper‐ sonalisierung 3 131
7" Colour-Info-Display
Menüs und Einstellungen auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
Mit dem Finger das Display-Symbol
des benötigten Menüs berühren.
Zum Bestätigen einer Auswahl ein
entsprechendes Symbol berühren.
Um zur nächsthöheren Menüstufe
zurückzukehren, 9 berühren.
Auf ; drücken, um zur Startseite
zurückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeugpersonalisierung 3 131.
8" Colour-Info-Display
Menüs und Einstellungen auswählen Es gibt drei Möglichkeiten, um das
Display zu bedienen:
● über die Tasten unter dem Display
● durch Berühren des Touchsc‐ reens mit dem Finger
● über die SprachsteuerungBedienung über die Tasten
Ein Druck auf X schaltet das Display
ein.

126Instrumente, BedienelementeDurch Drücken auf ; wird die Start‐
seite angezeigt.
Zum Beenden eines Menüs ohne Änderung von Einstellungen auf
BACK drücken.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.Bedienung per Touchscreen
Display muss durch Drücken auf X
eingeschaltet werden. Zum Anwäh‐
len der Startseite auf ; drücken.
Mit dem Finger das gewünschte
Menüsymbol berühren oder die
gewünschte Funktion auswählen.
In längeren Untermenüs mit dem
Finger nach oben oder unten blättern.
Gewünschte Funktion oder Auswahl
durch Berühren bestätigen.
Zum Beenden eines Menüs ohne Ändern von Einstellungen im Display
q berühren.
Auf ; drücken, um zur Startseite
zurückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.Sprachsteuerung
Eine Beschreibung finden Sie im Info‐
tainment-Handbuch.
Fahrzeugpersonalisierung 3 131.
Valet-Modus Wenn aktiviert, sind einige Funktio‐
nen des Driver Information Centers
und Info-Displays eingeschränkt. Der
Laderaum wird verriegelt und kann
nicht entriegelt werden.
Weitere Informationen sind im Info‐
tainment-Handbuch zu finden.
Head-up-Display
Das Head-up-Display zeigt in der
Windschutzscheibe auf der Fahrer‐
seite Fahrerinformationen des Instru‐
ments an.
Die Informationen erscheinen als
Grafiken, die von einem Objektiv in
der Instrumententafel direkt im Blick‐
feld des Fahrers auf die Windschutz‐
scheibe projiziert werden. Die Abbil‐
dung scheint außen in Richtung der
Fahrzeugfront zu schweben.Je nach Ausstattung können folgende Informationen im Head-up-Display
angezeigt werden:
● Allgemeine Verkehrsinformatio‐ nen
● Warnungen von Fahrerassis‐ tenzsystemen
● Wählhebelstellung des Automa‐ tikgetriebes
● Anzeige zum Schalten
● Informationen zu Audio/Mobilte‐ lefon
● Schrittweise Navigationsanwei‐ sungen bei Ausstattung mit Info‐
tainment Navigation.

328KundeninformationBetriebsfrequenz: 125 kHz
Maximale Leistung:
5,1 dBµA/m @ 10 m
Infotainment System R 4.0 IntelliLink
LGE
LG Electronics European Shared
Service Center B.V., Krijgsman 1,
1186 DM Amstelveen, The Nether‐
landsBetriebsfrequenz
(MHz)Maximale Leis‐
tung (dBm)2400,0 - 2483,542400,0 - 2483,5135725,0 - 5850,013
Infotainment System Navi 900
IntelliLink
Robert Bosch Car Multimedia GmbH
Robert-Bosch-Straße 200, 31139
Hildesheim, Germany
Betriebsfrequenz
(MHz)Maximale Leis‐
tung (dBm)2400,0 - 2480,0102400,0 - 2480,020
Delphi Deutschland GmbH
42367 Wuppertal, Germany
Betriebsfrequenz: k.A. Maximale Leistung: k.A.
OnStar-Modul
LGE
LG Electronics European Shared
Service Center B.V., Krijgsman 1,
1186 DM Amstelveen, The Nether‐ lands
Betriebsfrequenz
(MHz)Maximale Leis‐
tung (dBm)2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Empfänger Fernsteuerung
Standheizung
Webasto Thermo & Comfort SE
Friedrichshafener Str. 9, 82205
Gilching, Germany
Betriebsfrequenz: k.A.
Maximale Leistung: k.A.
Sender Fernsteuerung Standheizung
Webasto Thermo & Comfort SE
Friedrichshafener Str. 9, 82205
Gilching, Germany
Betriebsfrequenz: 869,0 MHz
Maximale Leistung: 14 dBm
Radargerät
Continental Automotive GmbH
ADC Automotive Distance Control
Systems GmbH, Peter-Dornier-
Strasse 10, 88131 Lindau, Germany
Betriebsfrequenz: 76-77 GHz
Maximale Leistung: 35 EIRP dBm
