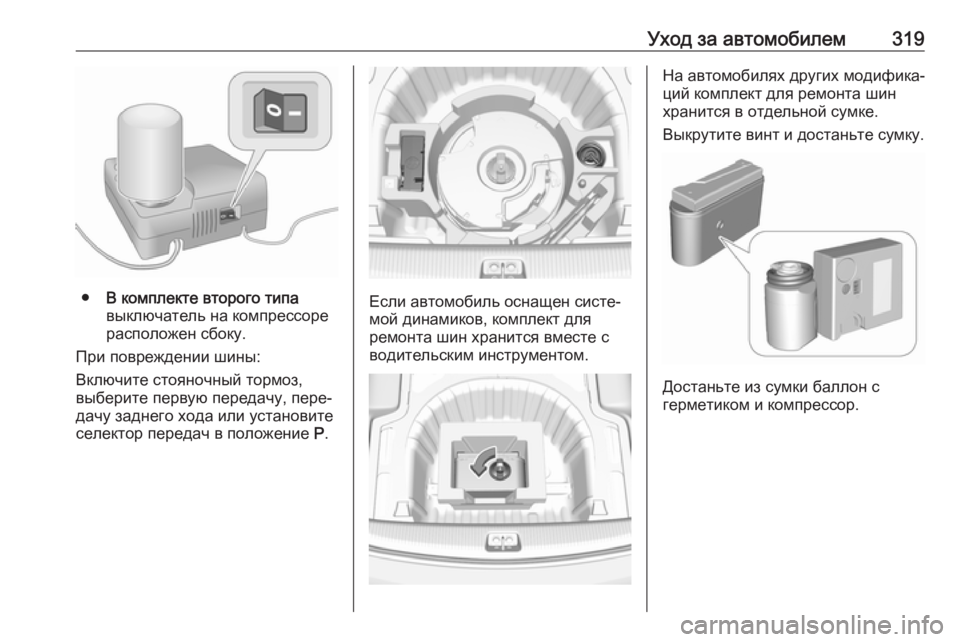

Уход за автомобилем319
●В комплекте второго типа
выключатель на компрессоре
расположен сбоку.
При повреждении шины:
Включите стояночный тормоз,
выберите первую передачу, пере‐
дачу заднего хода или установите
селектор передач в положение Р.Если автомобиль оснащен систе‐
мой динамиков, комплект для
ремонта шин хранится вместе с
водительским инструментом.
На автомобилях других модифика‐
ций комплект для ремонта шин
хранится в отдельной сумке.
Выкрутите винт и достаньте сумку.
Достаньте из сумки баллон с
герметиком и компрессор.

320Уход за автомобилем
1. Извлеките соединительныйэлектрический провод и
воздушный шланг из отделений
для их хранения под компрес‐
сором.
2. 1-й тип: накрутите воздушный
шланг компрессора на штуцер
баллона с герметиком и устано‐
вите баллон с герметиком в
держатель на компрессоре.
2-й тип: скрутите крышки с комп‐
рессора и с баллона с гермети‐
ком. Накрутите баллон на
компрессор, не снимая с
баллона пломбу из фольги.
3. Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.
4. Отверните колпачок вентиля поврежденной шины.
5. 1-й тип: накрутите свободный
конец шланга подачи герметика
на вентиль шины.
2-й тип: снимите защитный
колпачок со шланга подачи

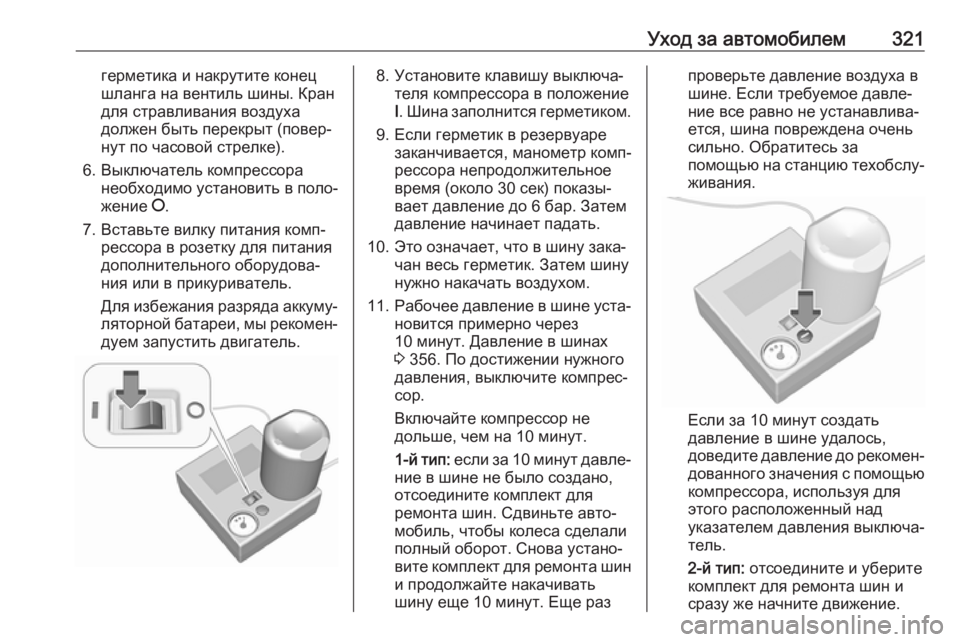

Уход за автомобилем321герметика и накрутите конец
шланга на вентиль шины. Кран
для стравливания воздуха
должен быть перекрыт (повер‐
нут по часовой стрелке).
6. Выключатель компрессора необходимо установить в поло‐
жение J.
7. Вставьте вилку питания комп‐ рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Для избежания разряда аккуму‐ ляторной батареи, мы рекомен‐
дуем запустить двигатель.8. Установите клавишу выключа‐ теля компрессора в положение
I . Шина заполнится герметиком.
9. Если герметик в резервуаре заканчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек) показы‐
вает давление до 6 бар. Затем
давление начинает падать.
10. Это означает, что в шину зака‐ чан весь герметик. Затем шинунужно накачать воздухом.
11. Рабочее давление в шине уста‐
новится примерно через
10 минут. Давление в шинах
3 356. По достижении нужного
давления, выключите компрес‐
сор.
Включайте компрессор не
дольше, чем на 10 минут.
1-й тип: если за 10 минут давле‐
ние в шине не было создано,
отсоедините комплект для
ремонта шин. Сдвиньте авто‐
мобиль, чтобы колеса сделали
полный оборот. Снова устано‐
вите комплект для ремонта шин и продолжайте накачивать
шину еще 10 минут. Еще разпроверьте давление воздуха в
шине. Если требуемое давле‐
ние все равно не устанавлива‐ ется, шина повреждена очень
сильно. Обратитесь за
помощью на станцию техобслу‐
живания.
Если за 10 минут создать
давление в шине удалось, доведите давление до рекомен‐
дованного значения с помощью компрессора, используя для
этого расположенный над
указателем давления выключа‐
тель.
2-й тип: отсоедините и уберите
комплект для ремонта шин и
сразу же начните движение.

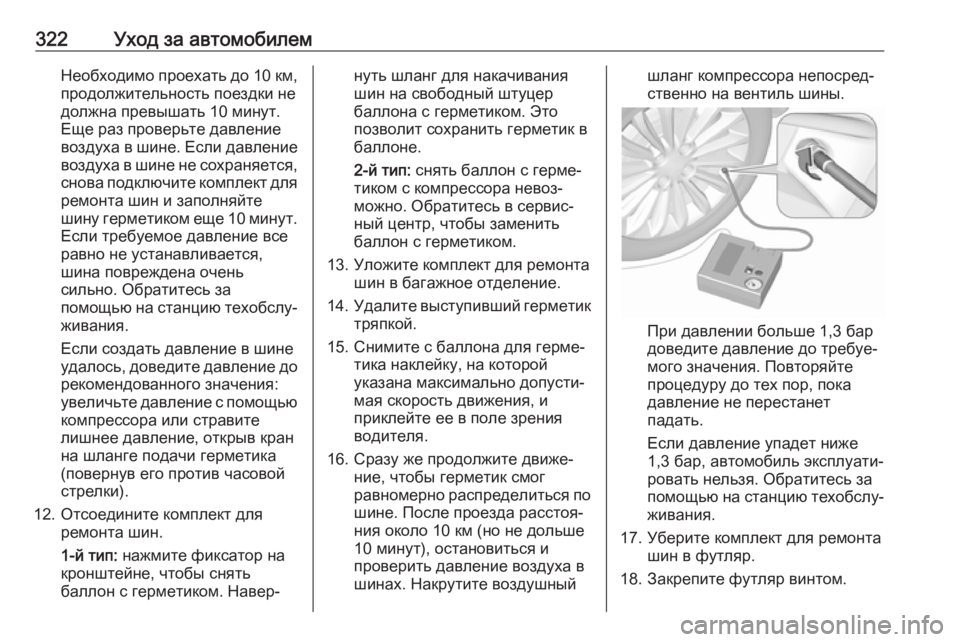

322Уход за автомобилемНеобходимо проехать до 10 км,
продолжительность поездки не
должна превышать 10 минут.
Еще раз проверьте давление
воздуха в шине. Если давление
воздуха в шине не сохраняется, снова подключите комплект для ремонта шин и заполняйте
шину герметиком еще 10 минут.
Если требуемое давление все
равно не устанавливается,
шина повреждена очень
сильно. Обратитесь за
помощью на станцию техобслу‐ живания.
Если создать давление в шине
удалось, доведите давление до
рекомендованного значения:
увеличьте давление с помощью компрессора или стравите
лишнее давление, открыв кран
на шланге подачи герметика
(повернув его против часовой
стрелки).
12. Отсоедините комплект для ремонта шин.
1-й тип: нажмите фиксатор на
кронштейне, чтобы снять
баллон с герметиком. Навер‐нуть шланг для накачивания
шин на свободный штуцер
баллона с герметиком. Это
позволит сохранить герметик в
баллоне.
2-й тип: снять баллон с герме‐
тиком с компрессора невоз‐
можно. Обратитесь в сервис‐
ный центр, чтобы заменить
баллон с герметиком.
13. Уложите комплект для ремонта шин в багажное отделение.
14. Удалите выступивший герметик
тряпкой.
15. Снимите с баллона для герме‐ тика наклейку, на которой
указана максимально допусти‐
мая скорость движения, и
приклейте ее в поле зрения
водителя.
16. Сразу же продолжите движе‐ ние, чтобы герметик смогравномерно распределиться по
шине. После проезда расстоя‐
ния около 10 км (но не дольше
10 минут), остановиться и
проверить давление воздуха в
шинах. Накрутите воздушныйшланг компрессора непосред‐
ственно на вентиль шины.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока
давление не перестанет
падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
помощью на станцию техобслу‐
живания.
17. Уберите комплект для ремонта шин в футляр.
18. Закрепите футляр винтом.

Уход за автомобилем323Примечание
Такой ремонт заметно снижает
характеристики движения,
поэтому эту шину нужно заме‐
нить.
При необычных звуках или силь‐
ном нагреве компрессора его
следует выключить не менее, чем
на 30 минут.
Встроенный предохранительный клапан открывается при давлении 7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный
баллон. Утилизируйте баллон в
соответствии с требованиямии
законодательства.
Компрессор и герметик могут
использоваться при температуре
до -30 °C.Прилагаемые переходники можно применить для накачивания
мячей, надувных матрацев,
надувных лодок и т.п. Они
хранятся в нижней части компрес‐
сора. Чтобы извлечь переходник,
следует навернуть на него
воздушный шланг компрессора и
потянуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса 3 318 предусмот‐
рен комплект для ремонта шин.
Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкой
поверхности. Передние колеса должны быть направлены
прямо вперед.
● Включите стояночный тормоз, выберите первую передачу,передачу заднего хода или
установите селектор передач в
положение Р.
● Выньте запасное колесо 3 326.● Категорически запрещается
одновременно менять
несколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены
летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.

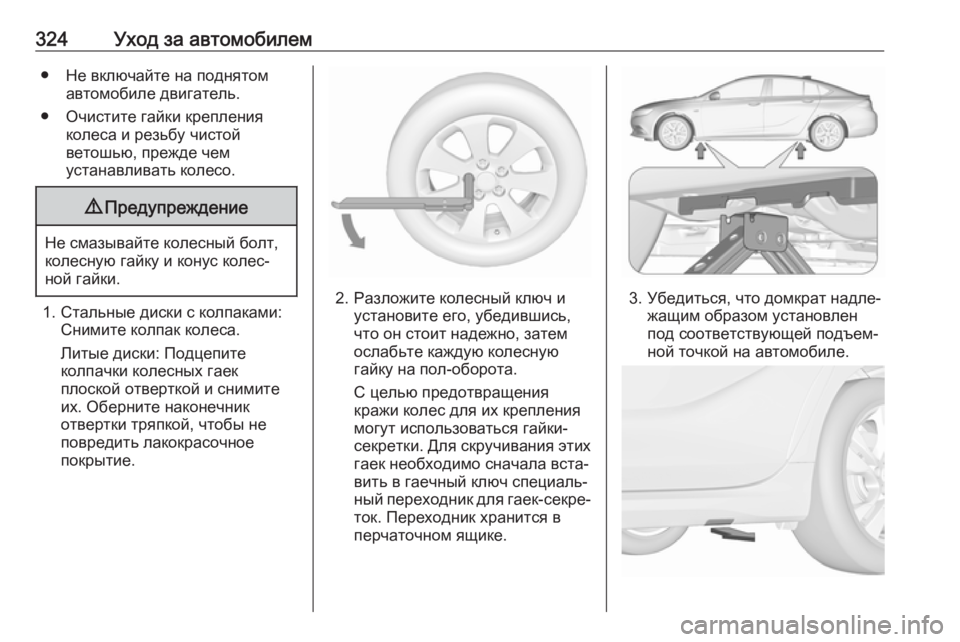

324Уход за автомобилем● Не включайте на поднятомавтомобиле двигатель.
● Очистите гайки крепления колеса и резьбу чистой
ветошью, прежде чем
устанавливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Стальные диски с колпаками: Снимите колпак колеса.
Литые диски: Подцепите
колпачки колесных гаек
плоской отверткой и снимите
их. Оберните наконечник
отвертки тряпкой, чтобы не
повредить лакокрасочное
покрытие.2. Разложите колесный ключ и установите его, убедившись,
что он стоит надежно, затем
ослабьте каждую колесную
гайку на пол-оборота.
С целью предотвращения кражи колес для их крепления
могут использоваться гайки-
секретки. Для скручивания этих
гаек необходимо сначала вста‐
вить в гаечный ключ специаль‐
ный переходник для гаек-секре‐ ток. Переходник хранится в
перчаточном ящике.3. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.

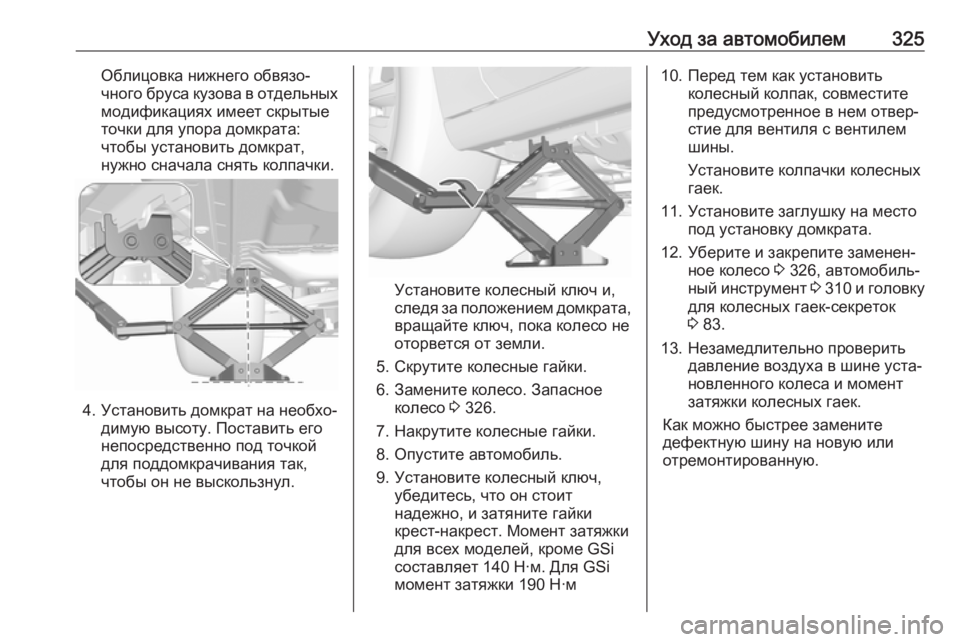

Уход за автомобилем325Облицовка нижнего обвязо‐
чного бруса кузова в отдельных модификациях имеет скрытые
точки для упора домкрата:
чтобы установить домкрат,
нужно сначала снять колпачки.
4. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное колесо 3 326.
7. Накрутите колесные гайки.
8. Опустите автомобиль. 9. Установите колесный ключ, убедитесь, что он стоит
надежно, и затяните гайки
крест-накрест. Момент затяжки
для всех моделей, кроме GSi
составляет 140 Н·м. Для GSi
момент затяжки 190 Н·м
10. Перед тем как установить колесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
11. Установите заглушку на место под установку домкрата.
12. Уберите и закрепите заменен‐ ное колесо 3 326, автомобиль‐
ный инструмент 3 310 и головку
для колесных гаек-секреток
3 83.
13. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент
затяжки колесных гаек.
Как можно быстрее замените
дефектную шину на новую или
отремонтированную.

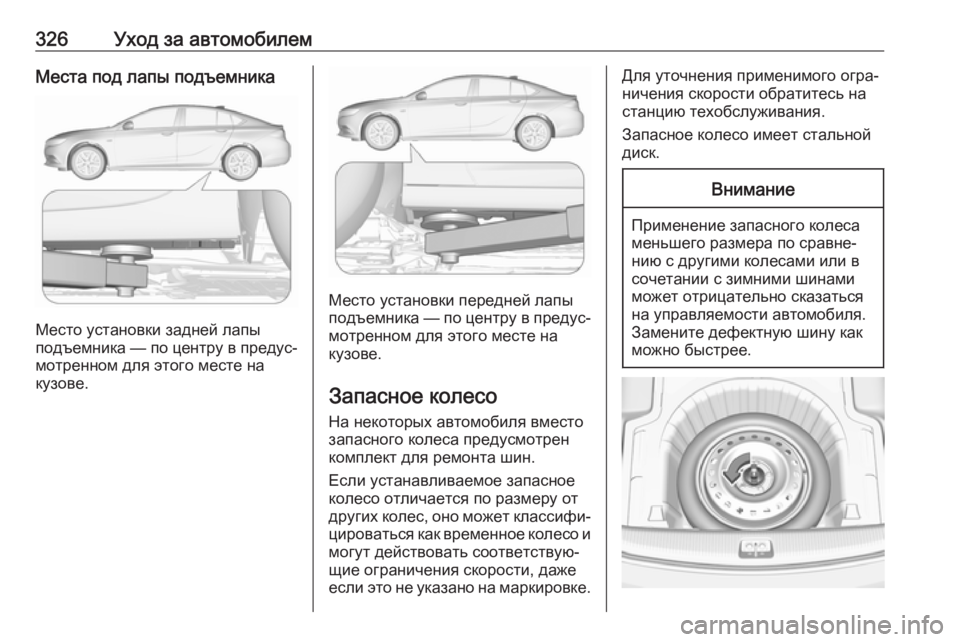

326Уход за автомобилемМеста под лапы подъемника
Место установки задней лапы
подъемника — по центру в предус‐
мотренном для этого месте на
кузове.
Место установки передней лапы
подъемника — по центру в предус‐
мотренном для этого месте на
кузове.
Запасное колесо На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐
цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже
если это не указано на маркировке.
Для уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
