Места для хранения87

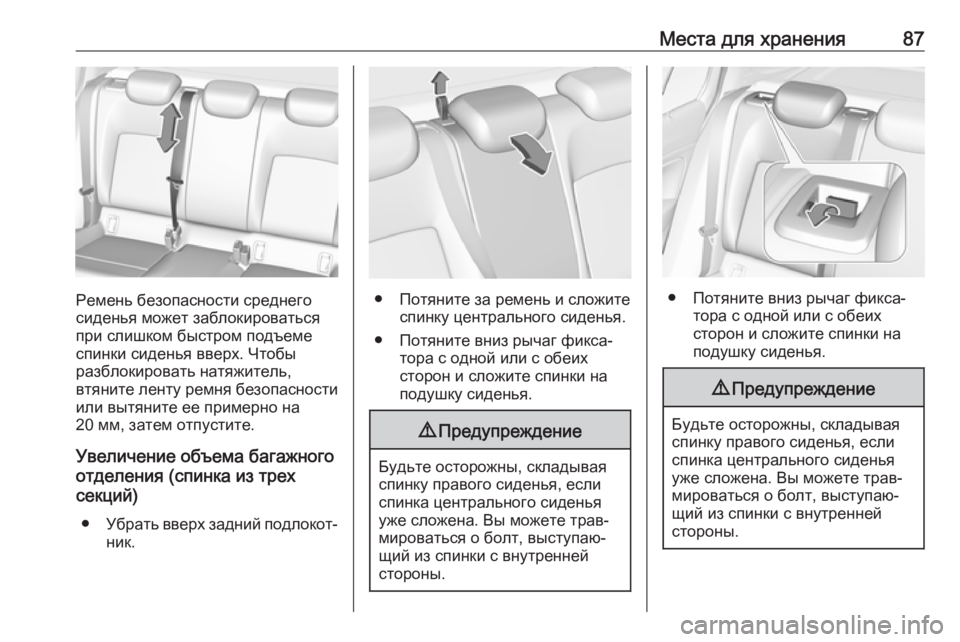

Ремень безопасности среднего
сиденья может заблокироваться
при слишком быстром подъеме
спинки сиденья вверх. Чтобы
разблокировать натяжитель,
втяните ленту ремня безопасности или вытяните ее примерно на
20 мм, затем отпустите.
Увеличение объема багажного
отделения (спинка из трех
секций)
● Убрать вверх задний подлокот‐
ник.● Потяните за ремень и сложите спинку центрального сиденья.
● Потяните вниз рычаг фикса‐ тора с одной или с обеих
сторон и сложите спинки на
подушку сиденья.
9 Предупреждение
Будьте осторожны, складывая
спинку правого сиденья, если
спинка центрального сиденья
уже сложена. Вы можете трав‐
мироваться о болт, выступаю‐
щий из спинки с внутренней
стороны.
● Потяните вниз рычаг фикса‐ тора с одной или с обеих
сторон и сложите спинки на
подушку сиденья.
9 Предупреждение
Будьте осторожны, складывая
спинку правого сиденья, если
спинка центрального сиденья
уже сложена. Вы можете трав‐
мироваться о болт, выступаю‐
щий из спинки с внутренней
стороны.

88Места для хранения

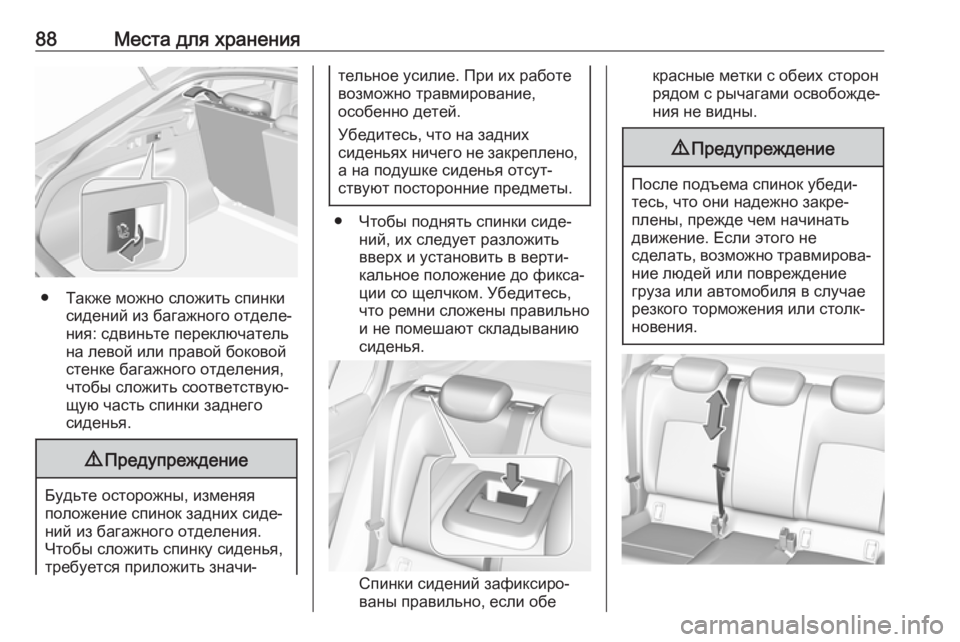

● Также можно сложить спинкисидений из багажного отделе‐
ния: сдвиньте переключатель
на левой или правой боковой
стенке багажного отделения,
чтобы сложить соответствую‐
щую часть спинки заднего
сиденья.
9 Предупреждение
Будьте осторожны, изменяя
положение спинок задних сиде‐
ний из багажного отделения.
Чтобы сложить спинку сиденья,
требуется приложить значи‐
тельное усилие. При их работе
возможно травмирование,
особенно детей.
Убедитесь, что на задних
сиденьях ничего не закреплено, а на подушке сиденья отсут‐
ствуют посторонние предметы.
● Чтобы поднять спинки сиде‐ ний, их следует разложить
вверх и установить в верти‐
кальное положение до фикса‐
ции со щелчком. Убедитесь,
что ремни сложены правильно
и не помешают складыванию
сиденья.
Спинки сидений зафиксиро‐
ваны правильно, если обе
красные метки с обеих сторон
рядом с рычагами освобожде‐
ния не видны.9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не
сделать, возможно травмирова‐
ние людей или повреждение
груза или автомобиля в случае
резкого торможения или столк‐
новения.

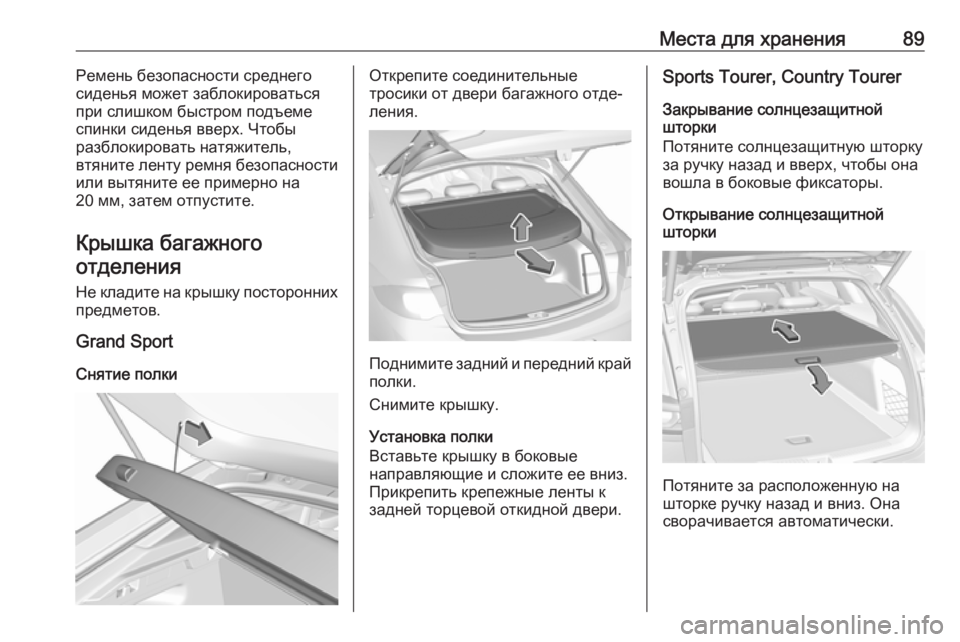

Места для хранения89Ремень безопасности среднего
сиденья может заблокироваться
при слишком быстром подъеме
спинки сиденья вверх. Чтобы
разблокировать натяжитель,
втяните ленту ремня безопасности
или вытяните ее примерно на
20 мм, затем отпустите.
Крышка багажногоотделения
Не кладите на крышку постороннихпредметов.
Grand Sport
Снятие полкиОткрепите соединительные
тросики от двери багажного отде‐
ления.
Поднимите задний и передний край полки.
Снимите крышку.
Установка полки
Вставьте крышку в боковые
направляющие и сложите ее вниз.
Прикрепить крепежные ленты к
задней торцевой откидной двери.
Sports Tourer, Country Tourer
Закрывание солнцезащитной
шторки
Потяните солнцезащитную шторку
за ручку назад и вверх, чтобы она
вошла в боковые фиксаторы.
Открывание солнцезащитной
шторки
Потяните за расположенную на
шторке ручку назад и вниз. Она
сворачивается автоматически.

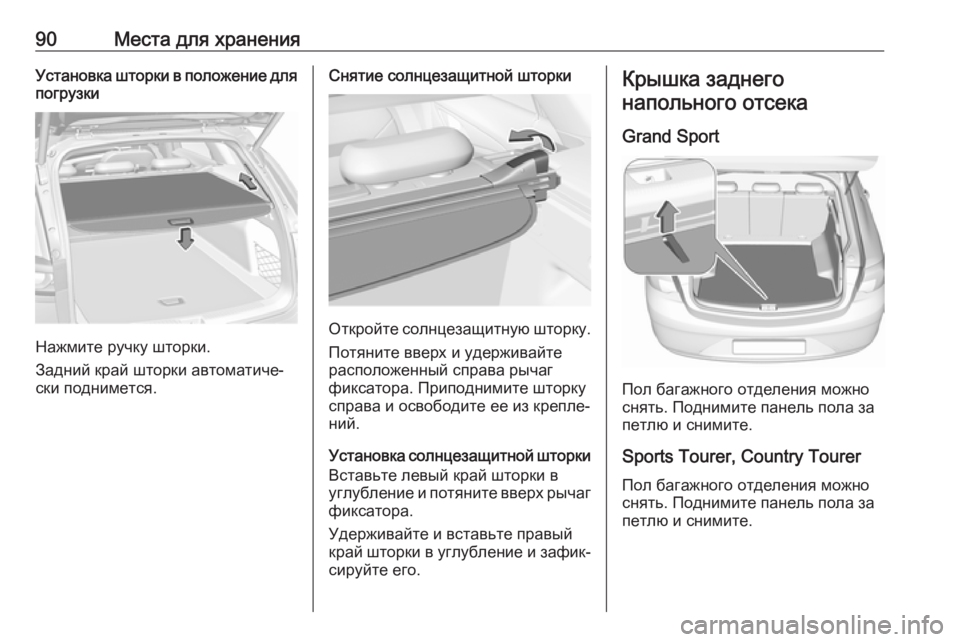

90Места для храненияУстановка шторки в положение для
погрузки
Нажмите ручку шторки.
Задний край шторки автоматиче‐
ски поднимется.
Снятие солнцезащитной шторки
Откройте солнцезащитную шторку.
Потяните вверх и удерживайте
расположенный справа рычаг
фиксатора. Приподнимите шторку
справа и освободите ее из крепле‐ ний.
Установка солнцезащитной шторки
Вставьте левый край шторки в
углубление и потяните вверх рычаг фиксатора.
Удерживайте и вставьте правый
край шторки в углубление и зафик‐ сируйте его.
Крышка заднего
напольного отсека
Grand Sport
Пол багажного отделения можно
снять. Поднимите панель пола за
петлю и снимите.
Sports Tourer, Country Tourer Пол багажного отделения можноснять. Поднимите панель пола за
петлю и снимите.

Места для хранения91
Потяните за ручку и сложите
задняя часть крышки вперед.
Установите сложенную крышку
вертикально за спинками задних
сидений.
Задний ящик для
хранения вещей
Вещевое отделение
В багажном отделении имеется
ящик для хранения. Снимите
крышку, чтобы открыть доступ к ящику.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с
помощью крепежных ремней или
багажной сетки.
Система управления грузом
Каретки системы крепления
багажа можно перемещать по
направляющим на полу, чтобы
зафиксировать груз и не допустить его случайного перемещения.

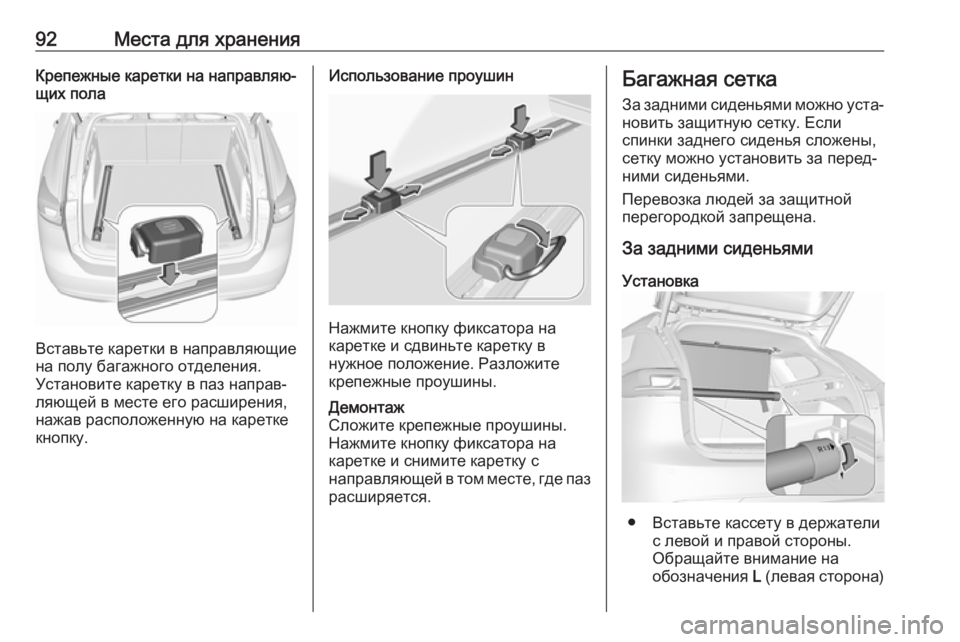

92Места для храненияКрепежные каретки на направляю‐
щих пола
Вставьте каретки в направляющие
на полу багажного отделения.
Установите каретку в паз направ‐
ляющей в месте его расширения,
нажав расположенную на каретке
кнопку.
Использование проушин
Нажмите кнопку фиксатора на
каретке и сдвиньте каретку в
нужное положение. Разложите
крепежные проушины.
Демонтаж
Сложите крепежные проушины.
Нажмите кнопку фиксатора на
каретке и снимите каретку с
направляющей в том месте, где паз
расширяется.Багажная сетка
За задними сиденьями можно уста‐
новить защитную сетку. Если
спинки заднего сиденья сложены,
сетку можно установить за перед‐
ними сиденьями.
Перевозка людей за защитной
перегородкой запрещена.
За задними сиденьями
Установка
● Вставьте кассету в держатели с левой и правой стороны.
Обращайте внимание на
обозначения L (левая сторона)

Места для хранения93и R (правая сторона), нанесен‐
ные на кассету в целях облег‐
чения ее установки.

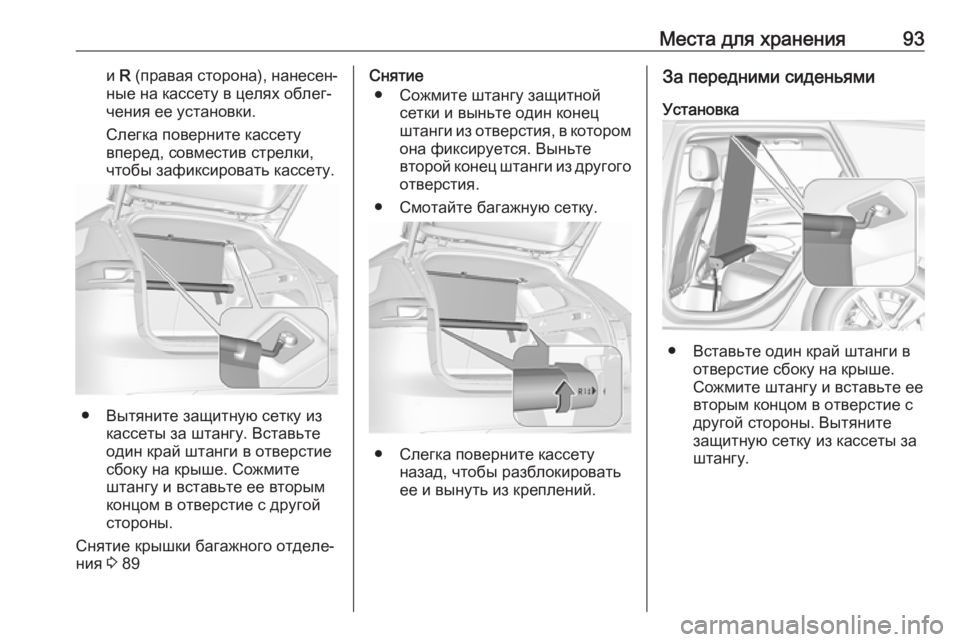

Слегка поверните кассету
вперед, совместив стрелки, чтобы зафиксировать кассету.
● Вытяните защитную сетку из кассеты за штангу. Вставьте
один край штанги в отверстие
сбоку на крыше. Сожмите
штангу и вставьте ее вторым
концом в отверстие с другой стороны.
Снятие крышки багажного отделе‐
ния 3 89
Снятие
● Сожмите штангу защитной сетки и выньте один конец
штанги из отверстия, в котором
она фиксируется. Выньте
второй конец штанги из другого отверстия.
● Смотайте багажную сетку.
● Слегка поверните кассету назад, чтобы разблокироватьее и вынуть из креплений.
За передними сиденьями
Установка
● Вставьте один край штанги в отверстие сбоку на крыше.
Сожмите штангу и вставьте ее
вторым концом в отверстие с другой стороны. Вытяните
защитную сетку из кассеты за
штангу.

94Места для хранения

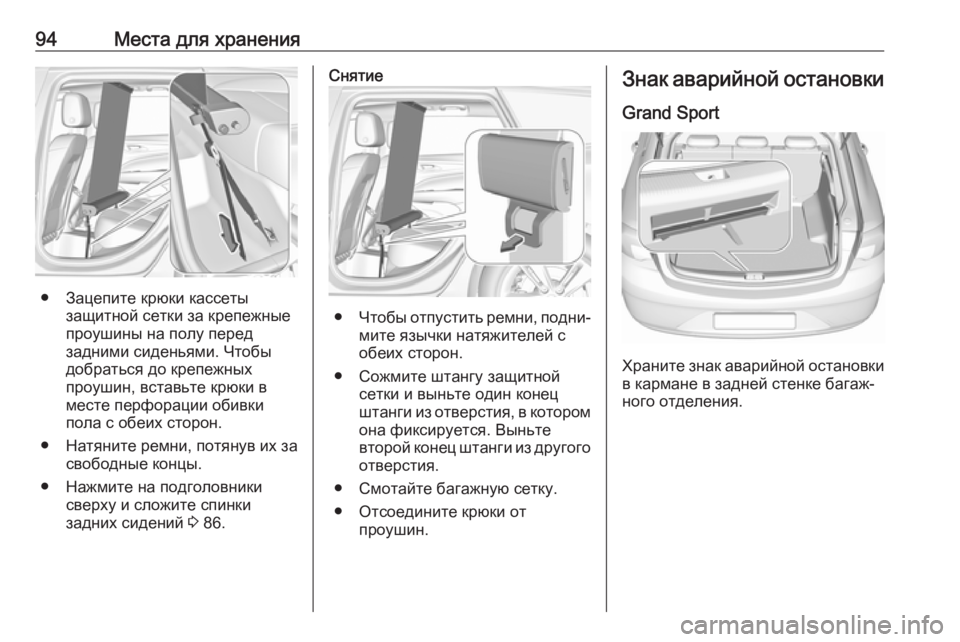

● Зацепите крюки кассетызащитной сетки за крепежные
проушины на полу перед
задними сиденьями. Чтобы
добраться до крепежных
проушин, вставьте крюки в
месте перфорации обивки
пола с обеих сторон.
● Натяните ремни, потянув их за свободные концы.
● Нажмите на подголовники сверху и сложите спинки
задних сидений 3 86.
Снятие
● Чтобы отпустить ремни, подни‐
мите язычки натяжителей с
обеих сторон.
● Сожмите штангу защитной сетки и выньте один конец
штанги из отверстия, в котором
она фиксируется. Выньте
второй конец штанги из другого
отверстия.
● Смотайте багажную сетку. ● Отсоедините крюки от проушин.
Знак аварийной остановки
Grand Sport
Храните знак аварийной остановки
в кармане в задней стенке багаж‐
ного отделения.
