2018.5 OPEL INSIGNIA BREAK Инструкция по эксплуатации (in Russian)

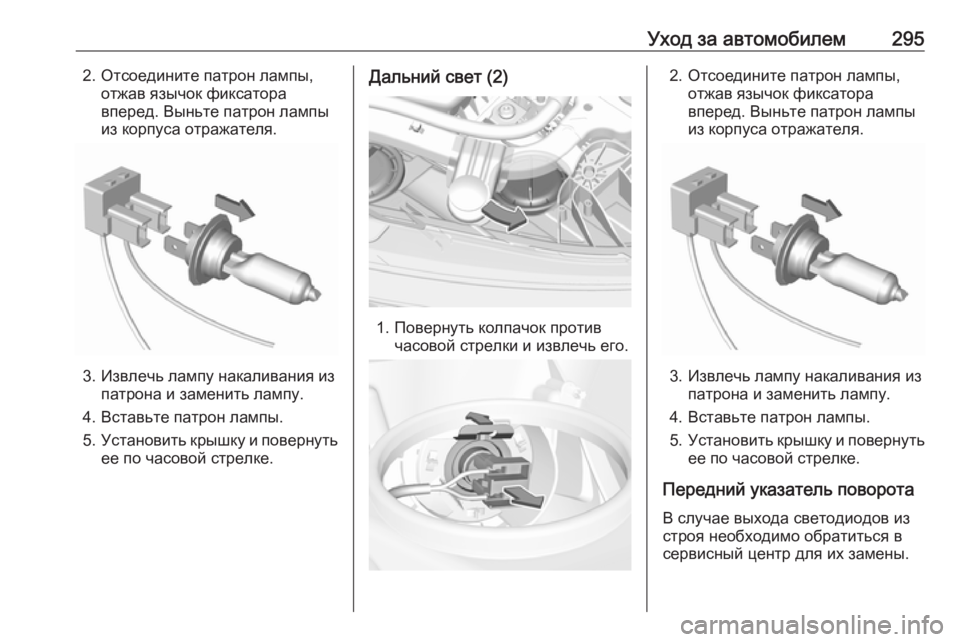

Уход за автомобилем2952. Отсоедините патрон лампы,отжав язычок фиксатора
вперед. Выньте патрон лампы
из корпуса отражателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон лампы.
5. Установить крышку и повернуть
ее по часовой стрелке.
Дальний свет (2)
1. Повернуть колпачок против часовой стрелки и извлечь его.
2. Отсоедините патрон лампы, отжав язычок фиксатора
вперед. Выньте патрон лампы
из корпуса отражателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон лампы.
5. Установить крышку и повернуть
ее по часовой стрелке.
Передний указатель поворота
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.

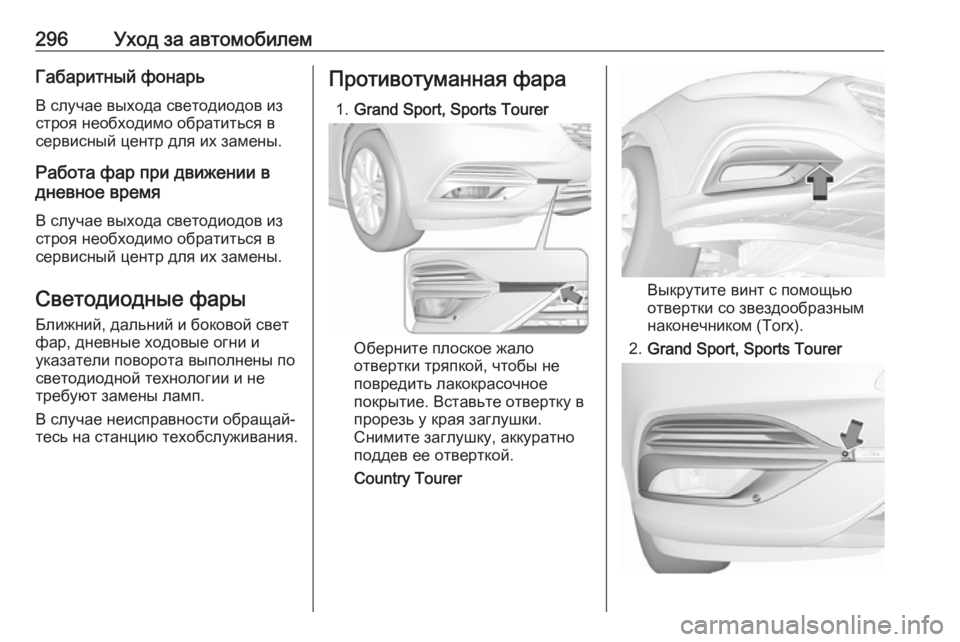

296Уход за автомобилемГабаритный фонарьВ случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Работа фар при движении в
дневное время
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Светодиодные фары Ближний, дальний и боковой свет
фар, дневные ходовые огни и
указатели поворота выполнены по
светодиодной технологии и не
требуют замены ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.Противотуманная фара
1. Grand Sport, Sports Tourer
Оберните плоское жало
отвертки тряпкой, чтобы не
повредить лакокрасочное
покрытие. Вставьте отвертку в
прорезь у края заглушки. Снимите заглушку, аккуратно
поддев ее отверткой.
Country Tourer
Выкрутите винт с помощью
отвертки со звездообразным
наконечником (Torx).
2. Grand Sport, Sports Tourer

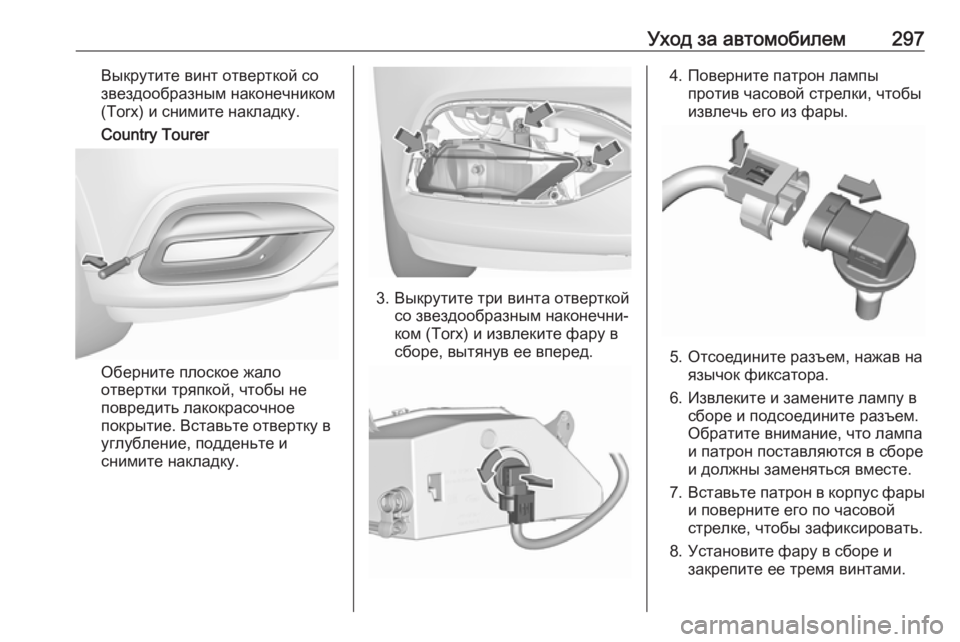

Уход за автомобилем297Выкрутите винт отверткой со
звездообразным наконечником
(Torx) и снимите накладку.
Country Tourer
Оберните плоское жало
отвертки тряпкой, чтобы не
повредить лакокрасочное
покрытие. Вставьте отвертку в
углубление, подденьте и
снимите накладку.
3. Выкрутите три винта отверткой со звездообразным наконечни‐
ком (Torx) и извлеките фару в
сборе, вытянув ее вперед.
4. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.
5. Отсоедините разъем, нажав на язычок фиксатора.
6. Извлеките и замените лампу в сборе и подсоедините разъем.
Обратите внимание, что лампа
и патрон поставляются в сборе
и должны заменяться вместе.
7. Вставьте патрон в корпус фары
и поверните его по часовой
стрелке, чтобы зафиксировать.
8. Установите фару в сборе и закрепите ее тремя винтами.

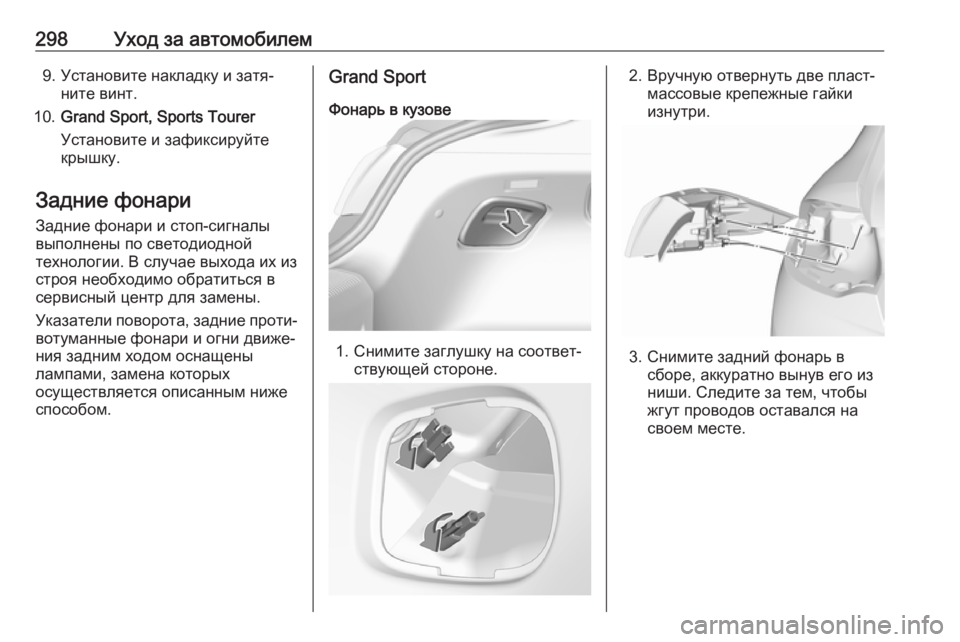

298Уход за автомобилем9. Установите накладку и затя‐ните винт.
10. Grand Sport, Sports Tourer
Установите и зафиксируйте
крышку.
Задние фонари
Задние фонари и стоп-сигналы
выполнены по светодиодной
технологии. В случае выхода их из
строя необходимо обратиться в
сервисный центр для замены.
Указатели поворота, задние проти‐ вотуманные фонари и огни движе‐
ния задним ходом оснащены
лампами, замена которых
осуществляется описанным ниже
способом.Grand Sport
Фонарь в кузове
1. Снимите заглушку на соответ‐ ствующей стороне.
2. Вручную отвернуть две пласт‐массовые крепежные гайки
изнутри.
3. Снимите задний фонарь в сборе, аккуратно вынув его из
ниши. Следите за тем, чтобы
жгут проводов оставался на
своем месте.

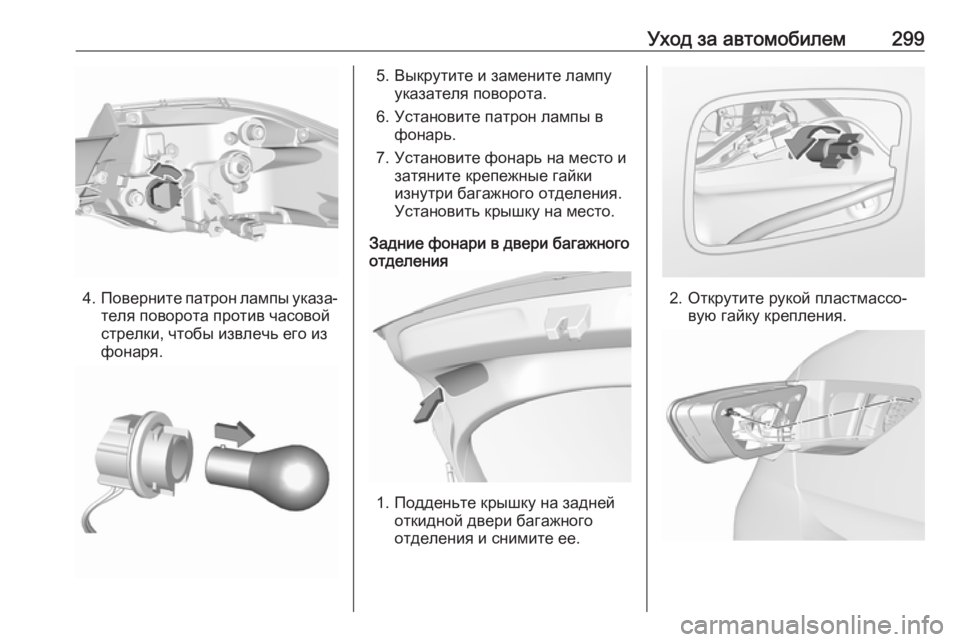

Уход за автомобилем299
4.Поверните патрон лампы указа‐
теля поворота против часовой
стрелки, чтобы извлечь его из
фонаря.
5. Выкрутите и замените лампу указателя поворота.
6. Установите патрон лампы в фонарь.
7. Установите фонарь на место и затяните крепежные гайки
изнутри багажного отделения.
Установить крышку на место.
Задние фонари в двери багажного
отделения
1. Подденьте крышку на задней
откидной двери багажного
отделения и снимите ее.
2. Открутите рукой пластмассо‐ вую гайку крепления.

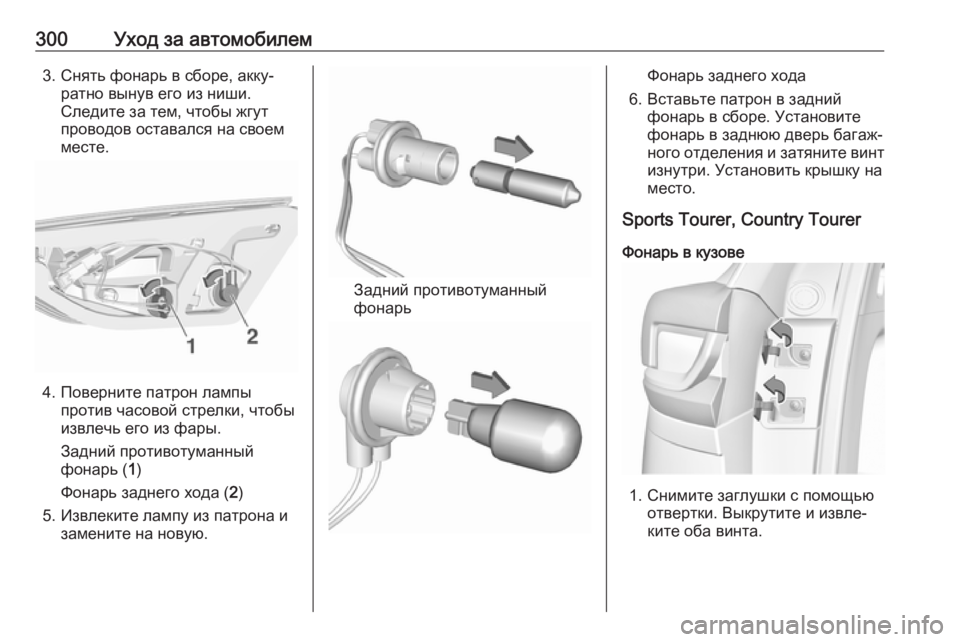

300Уход за автомобилем3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.
Следите за тем, чтобы жгут
проводов оставался на своем
месте.
4. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.
Задний противотуманный
фонарь ( 1)
Фонарь заднего хода ( 2)
5. Извлеките лампу из патрона и замените на новую.
Задний противотуманный
фонарь
Фонарь заднего хода
6. Вставьте патрон в задний фонарь в сборе. Установите
фонарь в заднюю дверь багаж‐
ного отделения и затяните винт
изнутри. Установить крышку на
место.
Sports Tourer, Country Tourer
Фонарь в кузове
1. Снимите заглушки с помощью отвертки. Выкрутите и извле‐
ките оба винта.

Уход за автомобилем301
2. Снимите задний фонарь всборе, аккуратно вынув его из
ниши. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
3. Поверните патрон лампы указа‐
теля поворота против часовой
стрелки, чтобы извлечь его из
фонаря.
4. Извлеките лампу указателя поворота из патрона и замените
на новую.
5. Установите патрон лампы в фонарь.
6. Установите фонарь на кузов и затяните винты крепления.
Установите заглушки.
Задние фонари в двери багажного отделения
1. Подденьте крышку на задней
откидной двери багажного
отделения и снимите ее.

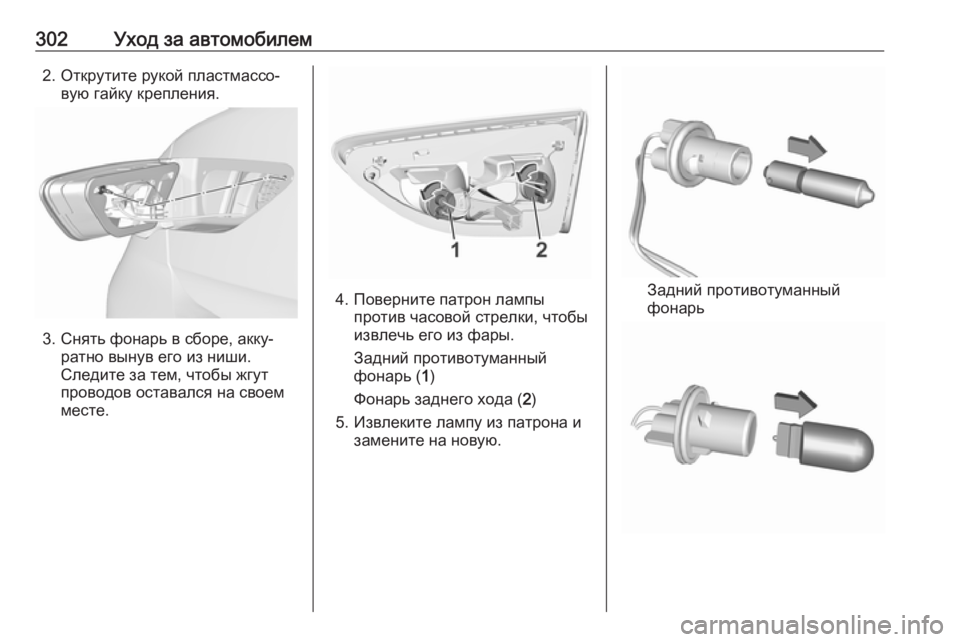

302Уход за автомобилем2. Открутите рукой пластмассо‐вую гайку крепления.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
Следите за тем, чтобы жгут
проводов оставался на своем
месте.
4. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.
Задний противотуманный
фонарь ( 1)
Фонарь заднего хода ( 2)
5. Извлеките лампу из патрона и замените на новую.Задний противотуманный
фонарь
