2018.5 OPEL INSIGNIA BREAK Инструкция по эксплуатации (in Russian)

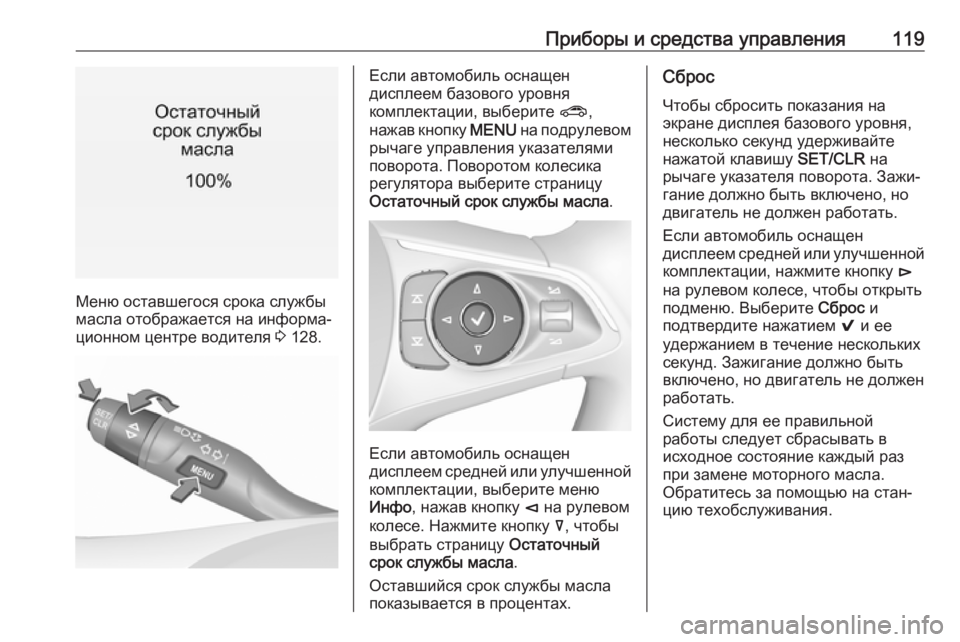

Приборы и средства управления119
Меню оставшегося срока службы
масла отображается на информа‐
ционном центре водителя 3 128.
Если автомобиль оснащен
дисплеем базового уровня
комплектации, выберите ?,
нажав кнопку MENU на подрулевом
рычаге управления указателями
поворота. Поворотом колесика
регулятора выберите страницу
Остаточный срок службы масла .
Если автомобиль оснащен
дисплеем средней или улучшенной комплектации, выберите меню
Инфо , нажав кнопку è на рулевом
колесе. Нажмите кнопку å, чтобы
выбрать страницу Остаточный
срок службы масла .
Оставшийся срок службы масла
показывается в процентах.
Сброс
Чтобы сбросить показания на
экране дисплея базового уровня,
несколько секунд удерживайте
нажатой клавишу SET/CLR на
рычаге указателя поворота. Зажи‐
гание должно быть включено, но
двигатель не должен работать.
Если автомобиль оснащен
дисплеем средней или улучшенной комплектации, нажмите кнопку é
на рулевом колесе, чтобы открыть
подменю. Выберите Сброс и
подтвердите нажатием 9 и ее
удержанием в течение нескольких
секунд. Зажигание должно быть
включено, но двигатель не должен
работать.
Систему для ее правильной
работы следует сбрасывать в
исходное состояние каждый раз
при замене моторного масла.
Обратитесь за помощью на стан‐
цию техобслуживания.

120Приборы и средства управленияСледующее техобслуживание
Если по расчетам системы масло
скоро выработает свой ресурс, на
дисплее информационного центра
водителя отобразится сообщение
Скоро замена масла в двигателе .
Моторное масло и масляный
фильтр следует заменить в
мастерской в течение одной
недели или не превышая пробега в
500 км (в зависимости от того,
какое событие наступит первым).
Информация по обслуживанию
3 337.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться. При вклю‐ чении зажигания на короткое
время загорится большинствоиндикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение
включениясиний:подтверждение
включениябелый:подтверждение
включения
См. все индикаторы на различных
комбинациях приборов 3 110.
Указатели поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов прицепа.
Замена ламп 3 294, предохрани‐
телей 3 304.
Указатели поворота 3 166.
Напоминание о ремне безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
Индикатор X для сиденья води‐
теля горит или мигает красным
цветом на комбинации приборов.

Приборы и средства управления121Индикатор k непристегнутого
ремня безопасности переднего
пассажира может загораться или
мигать красным светом на пото‐
лочной консоли, если на сиденье
находится человек.
Непрерывное горение
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности
сиденья.
Состояние ремней
безопасности задних сидений
(на автомобилях с дисплеем
базового уровня комплектации)
Индикатор X на дисплее информа‐
ционного центра водителя после
пуска двигателя горит или мигает
белым или серым цветом.
Зажигает белый индикатор
Ремень безопасности не пристег‐
нут.Горит серым светом
Ремень безопасности пристегнут.
Мигает белым или серым цветом
Пристегнутый ремень безопас‐
ности был отстегнут.
Пристегивание ремня безопас‐
ности 3 65.
Состояние ремней
безопасности задних сидений
(на автомобилях с дисплеем
средней и улучшенной
комплектации)
Индикатор X на дисплее информа‐
ционного центра водителя после
пуска двигателя горит зеленым или серым цветом или мигает желтым.
Горит серым светом
Ремень безопасности не пристег‐
нут.
Горит зеленым светом
Ремень безопасности пристегнут.
Мигает желтым светом
Пристегнутый ремень безопас‐
ности был отстегнут.Пристегивание ремня безопас‐
ности 3 65.
Надувные подушки безопасности инатяжители ремнейбезопасности
Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
четырех секунд. Если он не заго‐
рается, не гаснет через
четыре секунды или загорается во
время движения, это указывает на
неисправность системы надувных
подушек безопасности. Обрати‐
тесь за помощью на станцию
техобслуживания. Надувные
подушки безопасности и преднатя‐
жители ремней безопасности могут не сработать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или
надувных подушек безопасности
указывает горящий индикатор v.

122Приборы и средства управления9Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 63, 3 66.
Отключение надувной подушки безопасности
V горит желтым светом.
Надувная подушка безопасности переднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена.
Отключение подушки безопас‐
ности 3 72.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель. Аккумуляторная батарея
автомобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор неисправности
Z горит или мигает желтым
светом.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые
пределы параметров отработав‐
ших газов.
Если автомобиль оснащен дизель‐
ным двигателем, выполнение реге‐ нерации сажевого фильтра может
оказаться невозможным.
Немедленно обратитесь за
помощью на станцию техобслужи‐
вания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐
тора. Уменьшите давление на
педаль акселератора, пока мига‐
ние не прекратится. Немедленно
обратитесь за помощью на стан‐
цию техобслуживания.

Приборы и средства управления123Тормозная система и
сцепление
Загорается красным светом R.
Уровень рабочей жидкости
привода тормозной системы и
сцепления ниже минимального допустимого.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Электрический
стояночный тормоз
m загорается или мигает красным
светом.
Непрерывное горение Электрический стояночный тормоз
затянут 3 211.
Мигание
Электрический стояночный тормоз
затянут не полностью или выклю‐
чен. Выжмите педаль тормоза и
попробуйте выполнить сброс
системы, для чего следует сначала отключить и затем включить элек‐
тромеханический стояночный
тормоз. Если m продолжит мигать,
не возобновляйте движение и
обратитесь за помощью на стан‐
цию техобслуживания.
Неисправностьэлектрического
стояночного тормоза
j горит или мигает желтым светом.
Непрерывное горение Электрический стояночный тормоз
функционирует менее эффективно
3 211.Мигание
Электрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Если причина неисправности не
была устранена, не следует
оставлять автомобиль на
склоне.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания.
Система готова к работе, когда
индикатор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает

124Приборы и средства управлениянеисправность системы АBS.
Тормозная система продолжает
функционировать, но без АBS.
Антиблокировочная тормозная
система 3 210.
Переключение передач Если для экономии топлива реко‐
мендуется переключение на более высокую или более низкую пере‐
дачу, отображается R или S
вместе с номером более высокой или низкой передачи.
Дистанция следования
Сегментный индикатор E указы‐
вает заданную в системе преду‐
преждения об опасности фрон‐
тального столкновения дистанцию, которая должна поддерживаться
до движущегося впереди транс‐
портного средства.
Предупреждение о фронтальном
столкновении 3 236.Система предупреждения
о выходе из занимаемой
полосы с активным подруливанием
a горит зеленым или желтым
светом или мигает желтым светом.
Горит зеленым светом
Система включена и готова к
работе.
Горит желтым светом
Система обнаружила, что автомо‐
биль приближается к разделитель‐ ной линии разметки без включения
указателя поворота в этом направ‐ лении.
Мигает желтым светом
Система распознала значительное перемещение за пределы полосы
движения.
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием 3 272Электронная система
динамическойстабилизации отключена
t горит желтым светом.
Система выключается.
Электронная система динамическойстабилизации и контролятягового усилия
b горит или мигает желтым светом.
Непрерывное горение Обнаружена неисправность
системы. Можно продолжить
поездку. Однако в зависимости от
состояния дорожного полотна
может снизиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.

Приборы и средства управления125МиганиеСистема активно вмешивается в
процесс управления. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться автоматически.
Электронная система динамиче‐
ской стабилизации 3 215, система
контроля тягового усилия 3 214.
Система контроля тягового усилия
отключена
k горит желтым светом.
Система выключается.
Температура
охлаждающей жидкости двигателя
W горит красным светом.
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель.Внимание
Слишком высокая температура
охлаждающей жидкости.
Немедленно проверьте уровень
охлаждающей жидкости 3 289.
Если уровень охлаждающей
жидкости достаточен, обратитесь
за помощью на станцию техобслу‐
живания.
Предварительный
подогрев
! горит желтым светом.
Предварительный подогрев
дизельного двигателя включен.
Включается только при понижен‐
ной температуре наружного
воздуха. Запустите двигатель,
когда индикатор погаснет.
AdBlue
Y мигает желтым светом.
Низкий уровень AdBlue. Долейте
раствор AdBlue, чтобы исключить
блокировку пуска двигателя.
AdBlue 3 200.
Система контроля давления в шинах
w горит или мигает желтым
светом.
Непрерывное горение Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
Мигание
Неисправность в системе или уста‐
новлено колесо без датчика давле‐ ния (например запасное колесо).
Через 60–90 секунд контрольный
индикатор начинает гореть непре‐
рывно. Проконсультируйтесь на станции техобслуживания.
Давление моторногомасла
Загорается красным светом I.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.

126Приборы и средства управленияВключение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу.
3. Как можно быстрее выведите автомобиль из потока, не
мешая другим автомобилям.
4. Выключите зажигание.
9 Предупреждение
При выключенном двигателе
для торможения и поворота
рулевого колеса требуются
значительно большие усилия.
В режиме Autostop тормозной
усилитель продолжает рабо‐
тать.
Не вынимайте ключ до полной остановки автомобиля, в
противном случае блокировка
рулевого колеса может приве‐
сти к возникновению аварийной
ситуации.
Перед тем, как обратиться на стан‐ цию техобслуживания, необхо‐
димо проверить уровень мотор‐
ного масла 3 287.
Низкий уровень топлива
Y горит или мигает желтым светом.
Непрерывное горение Слишком низкий уровень топлива в
баке.
Мигание Запас топлива израсходован.Немедленно заправьте автомо‐
биль. Категорически запрещается
движение до полного опустошения
бака.
Заправка 3 277.
Каталитический нейтрализатор
3 199.
Удаление воздуха из дизельной
топливной системы 3 292.
Иммобилайзер
d мигает желтым светом.
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен.
Иммобилайзер 3 42.
Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари
горят 3 157.
Дальний свет C горит синим светом.
Горит при включенном дальнем
свете и при подаче кратковремен‐
ных сигналов дальним светом фар
3 158.
