Уход за автомобилем303Фонарь заднего хода
6. Вставьте патрон в задний фонарь в сборе. Установите
фонарь в заднюю дверь багаж‐
ного отделения и затяните винт
изнутри. Установить крышку на
место.
Повторители указателя поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
Фонарь подсветки номерного знака светодиодный. Возможность
замены светодиодов не преду‐
смотрена. В случае выхода свето‐
диодов из строя необходимо обра‐
титься в сервисный центр для их
замены.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.

304Уход за автомобилемПодсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в моторном отсеке
● панель приборов
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
Дефектный предохранитель можно
определить по сгоревшей плавкой нити.Внимание
Замену предохранителя произ‐
водить только после устранения причины его срабатывания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.

Уход за автомобилем305Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.

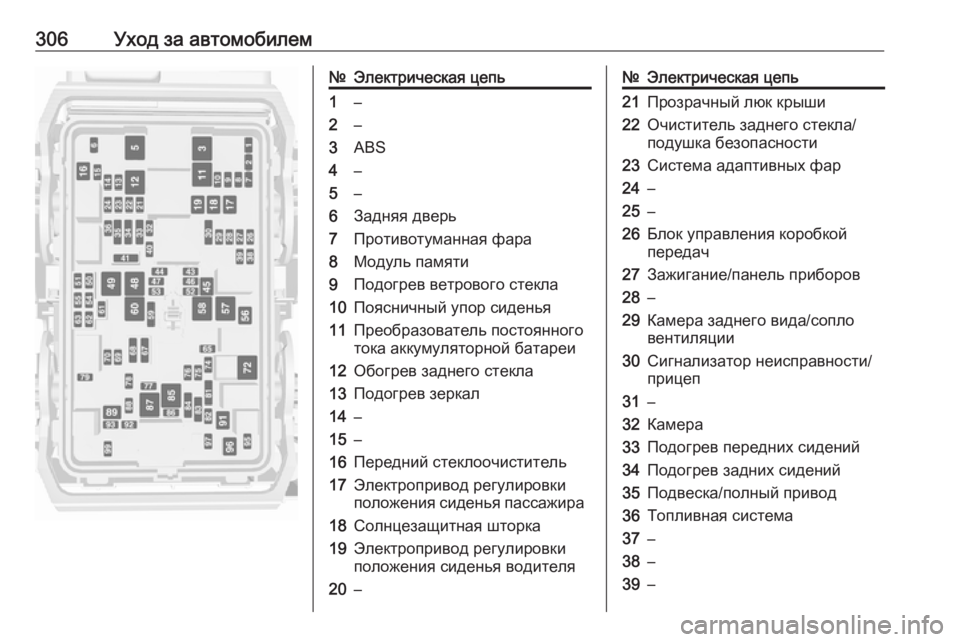

306Уход за автомобилем№Электрическая цепь1–2–3ABS4–5–6Задняя дверь7Противотуманная фара8Модуль памяти9Подогрев ветрового стекла10Поясничный упор сиденья11Преобразователь постоянного
тока аккумуляторной батареи12Обогрев заднего стекла13Подогрев зеркал14–15–16Передний стеклоочиститель17Электропривод регулировки
положения сиденья пассажира18Солнцезащитная шторка19Электропривод регулировки
положения сиденья водителя20–№Электрическая цепь21Прозрачный люк крыши22Очиститель заднего стекла/
подушка безопасности23Система адаптивных фар24–25–26Блок управления коробкой
передач27Зажигание/панель приборов28–29Камера заднего вида/сопло
вентиляции30Сигнализатор неисправности/
прицеп31–32Камера33Подогрев передних сидений34Подогрев задних сидений35Подвеска/полный привод36Топливная система37–38–39–

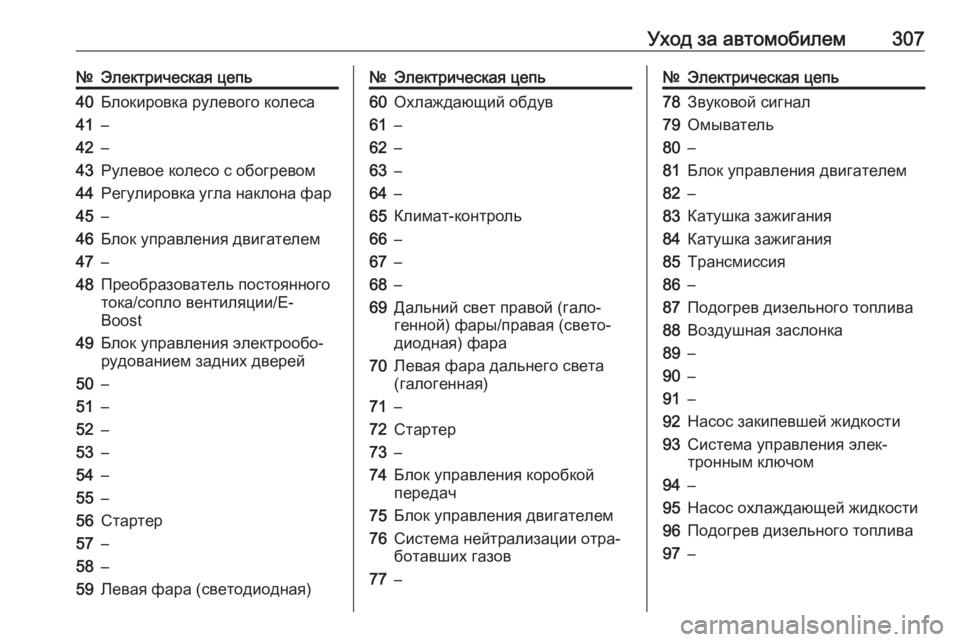

Уход за автомобилем307№Электрическая цепь40Блокировка рулевого колеса41–42–43Рулевое колесо с обогревом44Регулировка угла наклона фар45–46Блок управления двигателем47–48Преобразователь постоянного
тока/сопло вентиляции/E-
Boost49Блок управления электрообо‐
рудованием задних дверей50–51–52–53–54–55–56Стартер57–58–59Левая фара (светодиодная)№Электрическая цепь60Охлаждающий обдув61–62–63–64–65Климат-контроль66–67–68–69Дальний свет правой (гало‐
генной) фары/правая (свето‐
диодная) фара70Левая фара дальнего света
(галогенная)71–72Стартер73–74Блок управления коробкой
передач75Блок управления двигателем76Система нейтрализации отра‐
ботавших газов77–№Электрическая цепь78Звуковой сигнал79Омыватель80–81Блок управления двигателем82–83Катушка зажигания84Катушка зажигания85Трансмиссия86–87Подогрев дизельного топлива88Воздушная заслонка89–90–91–92Насос закипевшей жидкости93Система управления элек‐
тронным ключом94–95Насос охлаждающей жидкости96Подогрев дизельного топлива97–

308Уход за автомобилем№Электрическая цепь98–99Насос охлаждающей жидкости
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.

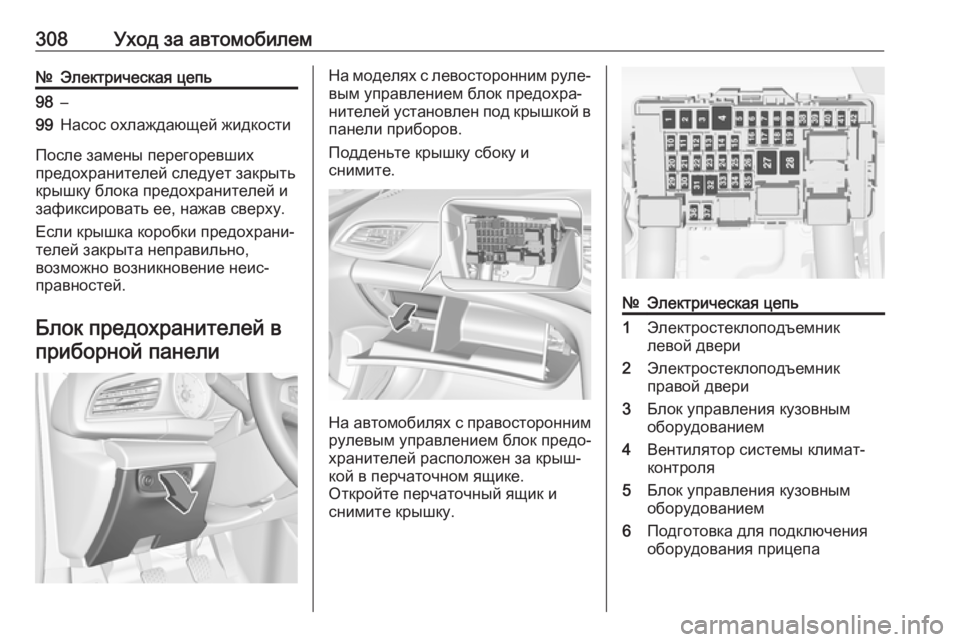

Блок предохранителей в приборной панели
На моделях с левосторонним руле‐
вым управлением блок предохра‐
нителей установлен под крышкой в панели приборов.
Подденьте крышку сбоку и
снимите.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике.
Откройте перчаточный ящик и
снимите крышку.
№Электрическая цепь1Электростеклоподъемник
левой двери2Электростеклоподъемник
правой двери3Блок управления кузовным
оборудованием4Вентилятор системы климат-
контроля5Блок управления кузовным
оборудованием6Подготовка для подключения
оборудования прицепа

Уход за автомобилем309№Электрическая цепь7Электропривод складывания
заднего сиденья8Блок управления кузовным
оборудованием9Блок управления двигателем10Проекционный дисплей11Подогреватель раствора
мочевины системы нейтрали‐
зации отработавших газов
(восстановления оксидов
азота, NO x)12Датчик сажи системы нейтра‐
лизации отработавших газов
(восстановления оксидов
азота, NO x)13Модуль раствора мочевины14Рулевое колесо с обогревом15Блок управления коробкой
передач16Усилитель17Сигнализация18Блок управления кузовным
оборудованием19Модуль раствора мочевины№Электрическая цепь20Блок управления кузовным
оборудованием21Блок управления кузовным
оборудованием22Блок управления кузовным
оборудованием23Электрический замок рулевой
колонки24Подушка безопасности25Диагностический разъем26Розетка багажного отделения27Клапан электронного блока
управления тормозной
системой (EBCM)28Подготовка для полицейских
автомобилей29–30–31Органы управления на
рулевом колесе32Выключатель зажигания33Климат-контроль34Центральный шлюзовой
модуль№Электрическая цепь35Разъемы AUX/USB36Беспроводное зарядное
устройство37Задний стеклоочиститель38OnStar39Индикация40Система помощи при парковке41Верхняя консоль42Радиоприемник

310Уход за автомобилемАвтомобильный
инструмент
Инструмент Автомобили, оборудованные
запасным колесом
Домкрат с колесным ключом,
инструментами, удлинительным
болтом для крепления заменен‐
ного колеса и буксирной проуши‐
ной хранятся в ящике с инструмен‐ тами в багажном отделении под
запасным колесом. Запасное
колесо 3 326.
Автомобили, не
укомплектованные запасным
колесом
Отвертка и буксирная проушина
хранятся в ящике в багажном отде‐ лении под крышкой пола.
Комплект для ремонта шин 3 318.
Автомобили с системой динамиков
Отвертка и буксирная проушина
хранятся в багажном отделении
под крышкой пола рядом с круглым компонентом аудиосистемы.
Комплект для ремонта шин 3 318.
