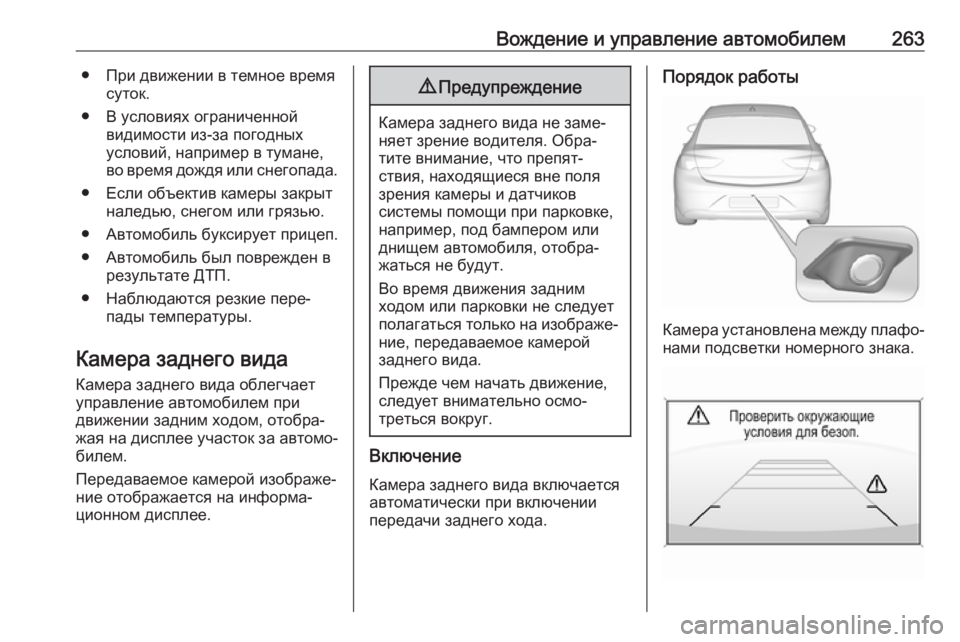

Вождение и управление автомобилем263● При движении в темное времясуток.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Если объектив камеры закрыт наледью, снегом или грязью.
● Автомобиль буксирует прицеп. ● Автомобиль был поврежден в результате ДТП.
● Наблюдаются резкие пере‐ пады температуры.
Камера заднего вида Камера заднего вида облегчаетуправление автомобилем при
движении задним ходом, отобра‐
жая на дисплее участок за автомо‐
билем.
Передаваемое камерой изображе‐
ние отображается на информа‐
ционном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков
системы помощи при парковке,
например, под бампером или
днищем автомобиля, отобра‐
жаться не будут.
Во время движения задним
ходом или парковки не следует
полагаться только на изображе‐ ние, передаваемое камерой
заднего вида.
Прежде чем начать движение,
следует внимательно осмо‐
треться вокруг.
Включение
Камера заднего вида включается
автоматически при включении
передачи заднего хода.
Порядок работы
Камера установлена между плафо‐ нами подсветки номерного знака.

264Вождение и управление автомобилемКамера имеет ограниченный
обзор. Изображение на экране не
позволяет получить представле‐
ния о реальной дистанции до
препятствия.
Линии указания траектории
На изображение с камеры накла‐
дываются направляющие линии с
интервалом в 1 метр, позволяю‐
щие определить расстояние до
препятствия.
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Кроме того, в верхней строчке
информационного дисплея появ‐
ляется символ 9 с предупрежде‐
нием о необходимости осмотреть
окрестности автомобиля.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.Отключение направляющей
разметки и предупреждающих
знаков
7-дюймовый цветной информа‐
ционный дисплей: включить или
отключить отображение линий
направляющей разметки и преду‐
преждающих знаков можно с
помощью сенсорных кнопок в
нижней части дисплея.
8-дюймовый цветной информа‐
ционный дисплей: включить или
отключить отображение линий
направляющей разметки и преду‐
преждающих знаков можно в меню "Параметры" информационного

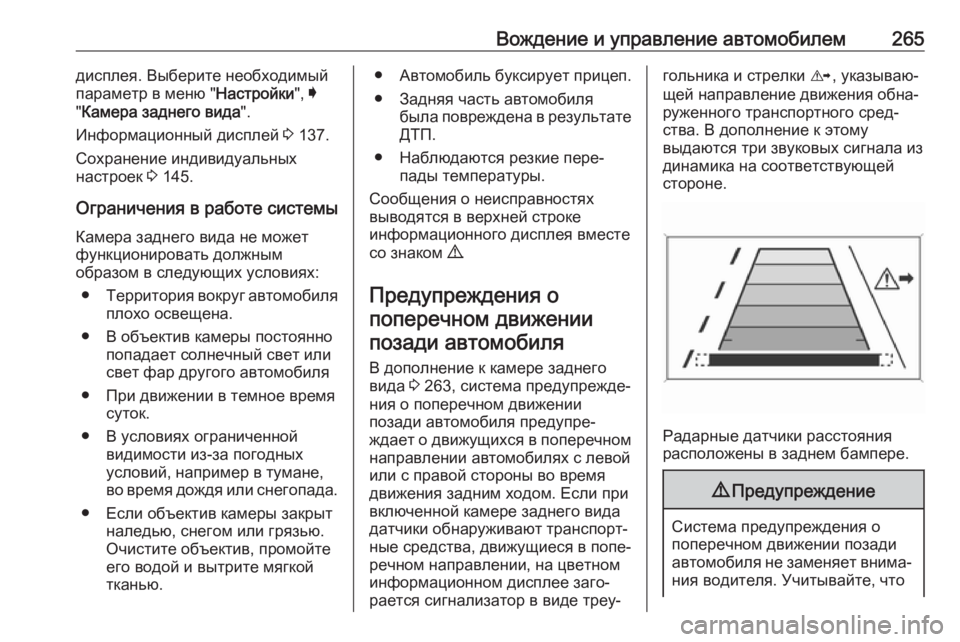

Вождение и управление автомобилем265дисплея. Выберите необходимый
параметр в меню " Настройки", I
" Камера заднего вида ".
Информационный дисплей 3 137.
Сохранение индивидуальных
настроек 3 145.
Ограничения в работе системы
Камера заднего вида не может
функционировать должным
образом в следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля
● При движении в темное время суток.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Если объектив камеры закрыт наледью, снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой тканью.● Автомобиль буксирует прицеп.
● Задняя часть автомобиля была повреждена в результатеДТП.
● Наблюдаются резкие пере‐ пады температуры.
Сообщения о неисправностях
выводятся в верхней строке
информационного дисплея вместе
со знаком 9.
Предупреждения о поперечном движении позади автомобиля
В дополнение к камере заднего
вида 3 263, система предупрежде‐
ния о поперечном движении
позади автомобиля предупре‐
ждает о движущихся в поперечном
направлении автомобилях с левой
или с правой стороны во время
движения задним ходом. Если при
включенной камере заднего вида
датчики обнаруживают транспорт‐
ные средства, движущиеся в попе‐
речном направлении, на цветном
информационном дисплее заго‐
рается сигнализатор в виде треу‐гольника и стрелки K, указываю‐
щей направление движения обна‐ руженного транспортного сред‐
ства. В дополнение к этому
выдаются три звуковых сигнала из
динамика на соответствующей
стороне.
Радарные датчики расстояния
расположены в заднем бампере.
9 Предупреждение
Система предупреждения о
поперечном движении позади
автомобиля не заменяет внима‐
ния водителя. Учитывайте, что

266Вождение и управление автомобилемпредметы вне зоны действиядатчиков, например, ниже
бампера или под автомобилем,
не отображаются.
Пешеходы, дети и животные не
обнаруживаются.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем
начать движение задним ходом, необходимо осмотреть участок
за автомобилем и вокруг него.
Активация
Система предупреждения о попе‐
речном движении позади автомо‐
биля автоматически активизи‐
руется вместе с камерой заднего
вида, когда включается передача
заднего хода.
Зоны обнаружения
Датчики системы охватывают зону
приблизительно 20 м под углом 90°
слева и справа позади автомо‐
биля. Система контроля мертвых
зон при движении задним ходом
работает на скорости до 10 км/ч, предупреждая водителя об авто‐
мобилях, движущихся сзади пере‐
секающимся курсом со скоростью
0–36 км/ч.
Выключение
Система предупреждения о попе‐
речном движении позади автомо‐
биля отключается вместе с каме‐
рой заднего вида, когда скорость
движения вперед превышает опре‐ деленный порог или если передача
заднего хода не включена в тече‐
ние приблизительно 10 секунд.
Включить или отключить систему
контроля мертвых зон при движе‐
нии задним ходом можно на инфор‐
мационном дисплее в меню сохра‐
нения индивидуальных настроек.
Сохранение индивидуальных
настроек автомобиля 3 145.
Информационный дисплей 3 137.
Система отключается, если авто‐
мобиль буксирует прицеп.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Ограничения в работе системы Система может не функциониро‐
вать должным образом в следую‐
щих условиях:
● Датчики закрыты наледью, снегом, грязью, наклейками,
магнитами, металлическими
пластинами или чем-то еще.
● Идет сильный дождь.

Вождение и управление автомобилем267● Автомобиль побывал в ДТПили участок вокруг датчика
поврежден или не восстано‐
влен должным образом.
● Наблюдаются резкие пере‐ пады температуры.
● Автомобиль буксирует прицеп.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей
информационного центра води‐
теля выводится сообщение. Обра‐
титесь за помощью на станцию
техобслуживания.
Помощник по дорожным знакам
Порядок работы Система распознавания дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐
ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на информационном центре водителя.Если на автомобиле установлена
штатная навигационная система,
дополнительно могут отобра‐
жаться предупреждения о дорож‐
ных знаках, сведения о которых
хранятся в базе данных навига‐ ционной системы.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ● ограничение скорости
● обгон запрещен● окончание действия ограниче‐ ний скорости
● окончание действия запрета на обгонДорожные знаки
Начало и окончание:
● городов (зависит от страны)
● скоростных автомагистралей
● федеральных автомагистра‐ лей
● пешеходных улицЗнаки дополнительной информа‐
ции ● знаки дополнительной инфор‐ мации к дорожным знакам
● ограничение проезда грузови‐ ков с прицепами
● ограничения на буксировку прицепа
● мокрая дорога
● скользкая дорога
● информация о времени дейст‐ вия знаков
● информация о зоне действия знаков
● направление поворота

268Вождение и управление автомобилемЗнаки ограничения скорости
движения и запрета обгона отобра‐
жаются на экране дисплея инфор‐
мационного центра водителя до
тех пор, пока система не обнаружит другой знак ограничения скорости,
знак конца зоны ограничения
скорости, либо по истечении задан‐
ного промежутка времени.
На дисплее может отображаться
сразу несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что
система выявила наличие еще
одного знака, но не смогла его
достоверно распознать.
Система эффективно работает на
скорости до 200 км/ч в условиях
достаточной освещенности. В
темное время суток система рабо‐
тает, если скорость не превышает
160 км/ч.
Отображение информации Информацию о действующих в
данный момент дорожных знаках
можно найти на странице системы
распознавания знаков на дисплее
информационного центра води‐
теля.
Действующее ограничение скоро‐
сти также постоянно отображается
в нижней строке на дисплее инфор‐ мационного центра водителя. При
наличии дополнительного знака
ограничения скорости в этом месте
отображается знак +.
На автомобиле с дисплеем базо‐
вого уровня комплектации выбе‐
рите меню « Инфо» ? , нажав
клавишу MENU на подрулевом
рычаге управления световыми
приборами, и с помощью колесика
регулировки выберите страницу
системы распознавания дорожных
знаков 3 128.

Вождение и управление автомобилем269
На автомобиле с дисплеем сред‐
ней или улучшенной комплектации
выберите меню « Инфо» с
помощью клавиш на правой спице рулевого колеса и нажмите å или
ä , чтобы выбрать страницу
системы распознавания дорожных
знаков 3 128.
Если на дисплее информацион‐
ного центра водителя была
выбрана другая страница, а затем
водитель снова переключился на
страницу системы распознавания
дорожных знаков, на ней будет
отображена информация о послед‐
нем распознанном знаке.
Функция предупреждения
Функцию предупреждения можно
включить или отключить в меню
настройки параметров системы
распознавания дорожных знаков.
Если данная функция включена, а
страница системы распознавания
дорожных знаков на дисплее в
данный момент не отображается,
предупреждения о распознанных
знаках ограничения скорости и
запрета движения будут отобра‐
жаться на дисплее информацион‐
ного центра водителя во всплы‐
вающих окнах.
На автомобиле с дисплеем базо‐
вого уровня комплектации, когда
на нем отображается страница
системы распознавания дорожных
знаков, нажмите кнопку SET/CLR
на подрулевом выключателе
управления световыми приборами.

270Вождение и управление автомобилем
Выберите "Предупр. вкл. " или
" Предупр. выкл. " вращением
кольца регулировки и нажмите
кнопку " SET/CLR ".
На автомобиле с дисплеем сред‐
ней или улучшенной комплектации, когда на нем отображается стра‐
ница системы распознавания
дорожных знаков, нажмите
клавишу é на рулевом колесе.Включите предупреждения, уста‐
новив флажок J, или отключите их,
сняв флажок I с помощью кнопки
9 .
Всплывающие сообщения на
дисплее информационного центра
водителя отображаются около
восьми секунд.
Сброс системы Очистить содержимое страницы
системы распознавания дорожных
знаков можно в меню настройки
параметров системы распознава‐
ния дорожных знаков. Для этого
необходимо выбрать пункт " Сброс"
и нажать кнопку SET/CLR на
рычаге указателей поворота или клавишу 9 на рулевом колесе.
Очистить содержимое страницы также можно, нажав и удерживая в
течение трех секунд кнопки "SET/
CLR" или клавиши 9.
После завершения сброса
раздастся сигнал зуммера и на
дисплее будет отображаться
следующий условный "знак" до тех
пор, пока система не обнаружит
реальный дорожный знак или
информация о нем не будет пред‐
оставлена системой навигации.
В отдельных случаях данные
системы обнаружения дорожных
знаков удаляются автоматически.
