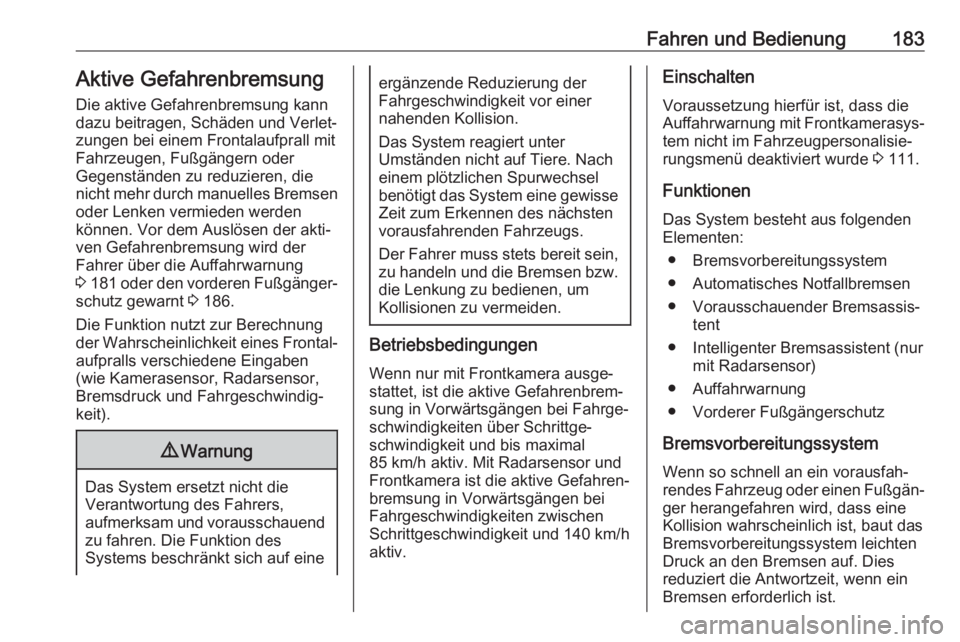

Fahren und Bedienung183Aktive Gefahrenbremsung
Die aktive Gefahrenbremsung kann
dazu beitragen, Schäden und Verlet‐
zungen bei einem Frontalaufprall mit Fahrzeugen, Fußgängern oder
Gegenständen zu reduzieren, die
nicht mehr durch manuelles Bremsen
oder Lenken vermieden werden
können. Vor dem Auslösen der akti‐
ven Gefahrenbremsung wird der
Fahrer über die Auffahrwarnung
3 181 oder den vorderen Fußgänger‐
schutz gewarnt 3 186.
Die Funktion nutzt zur Berechnung
der Wahrscheinlichkeit eines Frontal‐
aufpralls verschiedene Eingaben
(wie Kamerasensor, Radarsensor,
Bremsdruck und Fahrgeschwindig‐
keit).9 Warnung
Das System ersetzt nicht die
Verantwortung des Fahrers,
aufmerksam und vorausschauend zu fahren. Die Funktion des
Systems beschränkt sich auf eine
ergänzende Reduzierung der
Fahrgeschwindigkeit vor einer
nahenden Kollision.
Das System reagiert unter
Umständen nicht auf Tiere. Nach
einem plötzlichen Spurwechsel
benötigt das System eine gewisse Zeit zum Erkennen des nächsten
vorausfahrenden Fahrzeugs.
Der Fahrer muss stets bereit sein,
zu handeln und die Bremsen bzw. die Lenkung zu bedienen, um
Kollisionen zu vermeiden.
Betriebsbedingungen
Wenn nur mit Frontkamera ausge‐
stattet, ist die aktive Gefahrenbrem‐
sung in Vorwärtsgängen bei Fahrge‐
schwindigkeiten über Schrittge‐
schwindigkeit und bis maximal
85 km/h aktiv. Mit Radarsensor und
Frontkamera ist die aktive Gefahren‐
bremsung in Vorwärtsgängen bei
Fahrgeschwindigkeiten zwischen
Schrittgeschwindigkeit und 140 km/h
aktiv.
Einschalten
Voraussetzung hierfür ist, dass die
Auffahrwarnung mit Frontkamerasys‐
tem nicht im Fahrzeugpersonalisie‐
rungsmenü deaktiviert wurde 3 111.
Funktionen
Das System besteht aus folgenden
Elementen:
● Bremsvorbereitungssystem
● Automatisches Notfallbremsen
● Vorausschauender Bremsassis‐ tent
● Intelligenter Bremsassistent (nur mit Radarsensor)
● Auffahrwarnung
● Vorderer Fußgängerschutz
Bremsvorbereitungssystem
Wenn so schnell an ein vorausfah‐
rendes Fahrzeug oder einen Fußgän‐
ger herangefahren wird, dass eine
Kollision wahrscheinlich ist, baut das
Bremsvorbereitungssystem leichten Druck an den Bremsen auf. Dies
reduziert die Antwortzeit, wenn ein
Bremsen erforderlich ist.

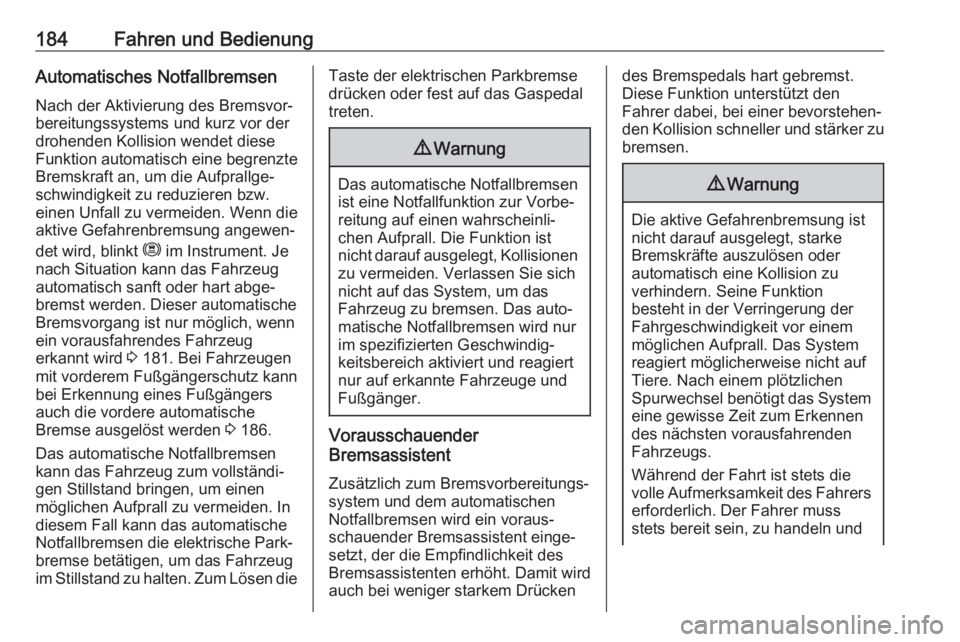

184Fahren und BedienungAutomatisches Notfallbremsen
Nach der Aktivierung des Bremsvor‐
bereitungssystems und kurz vor der
drohenden Kollision wendet diese
Funktion automatisch eine begrenzte
Bremskraft an, um die Aufprallge‐
schwindigkeit zu reduzieren bzw.
einen Unfall zu vermeiden. Wenn die
aktive Gefahrenbremsung angewen‐
det wird, blinkt m im Instrument. Je
nach Situation kann das Fahrzeug
automatisch sanft oder hart abge‐
bremst werden. Dieser automatische
Bremsvorgang ist nur möglich, wenn
ein vorausfahrendes Fahrzeug
erkannt wird 3 181. Bei Fahrzeugen
mit vorderem Fußgängerschutz kann
bei Erkennung eines Fußgängers
auch die vordere automatische
Bremse ausgelöst werden 3 186.
Das automatische Notfallbremsen
kann das Fahrzeug zum vollständi‐
gen Stillstand bringen, um einen
möglichen Aufprall zu vermeiden. In
diesem Fall kann das automatische Notfallbremsen die elektrische Park‐
bremse betätigen, um das Fahrzeug
im Stillstand zu halten. Zum Lösen dieTaste der elektrischen Parkbremse
drücken oder fest auf das Gaspedal
treten.9 Warnung
Das automatische Notfallbremsen
ist eine Notfallfunktion zur Vorbe‐
reitung auf einen wahrscheinli‐
chen Aufprall. Die Funktion ist
nicht darauf ausgelegt, Kollisionen zu vermeiden. Verlassen Sie sich
nicht auf das System, um das
Fahrzeug zu bremsen. Das auto‐
matische Notfallbremsen wird nur
im spezifizierten Geschwindig‐
keitsbereich aktiviert und reagiert
nur auf erkannte Fahrzeuge und Fußgänger.
Vorausschauender
Bremsassistent
Zusätzlich zum Bremsvorbereitungs‐
system und dem automatischen
Notfallbremsen wird ein voraus‐
schauender Bremsassistent einge‐
setzt, der die Empfindlichkeit des
Bremsassistenten erhöht. Damit wird auch bei weniger starkem Drücken
des Bremspedals hart gebremst.
Diese Funktion unterstützt den
Fahrer dabei, bei einer bevorstehen‐
den Kollision schneller und stärker zu bremsen.9 Warnung
Die aktive Gefahrenbremsung ist
nicht darauf ausgelegt, starke
Bremskräfte auszulösen oder
automatisch eine Kollision zu
verhindern. Seine Funktion
besteht in der Verringerung der
Fahrgeschwindigkeit vor einem
möglichen Aufprall. Das System
reagiert möglicherweise nicht auf
Tiere. Nach einem plötzlichen
Spurwechsel benötigt das System eine gewisse Zeit zum Erkennen
des nächsten vorausfahrenden
Fahrzeugs.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, zu handeln und

Fahren und Bedienung185die Bremsen bzw. die Lenkung zubedienen, um Kollisionen zu
vermeiden.
Die Funktionsweise des Systems setzt voraus, dass alle Fahrgäste
angeschnallt sind.
Intelligenter Bremsassistent
Fahrzeug mit Radarsensor verfügen
ggf. auch über einen intelligenten
Bremsassistenten. Der intelligente
Bremsassistent verstärkt die Brems‐ leistung, wenn das Bremspedal
schnell betätigt wird. Die Bremsleis‐
tung basiert auf der Annäherungsge‐
schwindigkeit und auf dem Abstand zum vorausfahrenden Fahrzeug.
Geringe Bremspedalvibrationen und Pedalbewegungen sind während der
Aktivierung normal. Das Bremspedal
sollte weiterhin wie benötigt betätigt
werden. Der Eingriff des intelligenten
Bremsassistenten wird beim Lösen
des Bremspedals automatisch been‐
det.
9 Warnung
Der intelligente Bremsassistent
kann die Bremsintensität auch in
Situationen erhöhen, wenn dies
nicht erforderlich ist. Sie können
den Verkehrsfluss behindern.
Wenn dies auftritt, dem Fuß vom
Bremspedal nehmen und die
Bremse dann wie erforderlich
betätigen.
Auffahrwarnung 3 181.
Vorderer Fußgängerschutz 3 186.
Ausschalten Die aktive Gefahrenbremsung kannim Personalisierungsmenü deakti‐
viert werden 3 111 . Wenn deaktiviert,
leuchtet m im Instrument und im
Fahrerinfodisplay wird eine Warnmel‐ dung angezeigt.
In den folgenden Fällen empfiehlt es
sich, das System über die Fahrzeug‐
personalisierung zu deaktivieren:
● Abschleppen eines Anhängers oder Wohnwagens
● Transportieren langer Gegen‐ stände auf der Dachreling bzw.
auf dem Dachträger
● Abschleppen des Fahrzeugs mit laufendem Motor
● Verwenden eines Reserverads, das kleiner als die anderen
Räder ist
● vor dem Reinigen des Fahrzeugs
in einer automatischen Wasch‐
anlage mit laufendem Motor
● vor dem Abstellen des Fahr‐ zeugs auf einem Prüfband in der
Werkstatt
● bei einer Beschädigung der Windschutzscheibe in der Nähe
der Kamera
● bei einer Beschädigung des Frontstoßfängers
● bei nicht funktionierenden Bremsleuchten

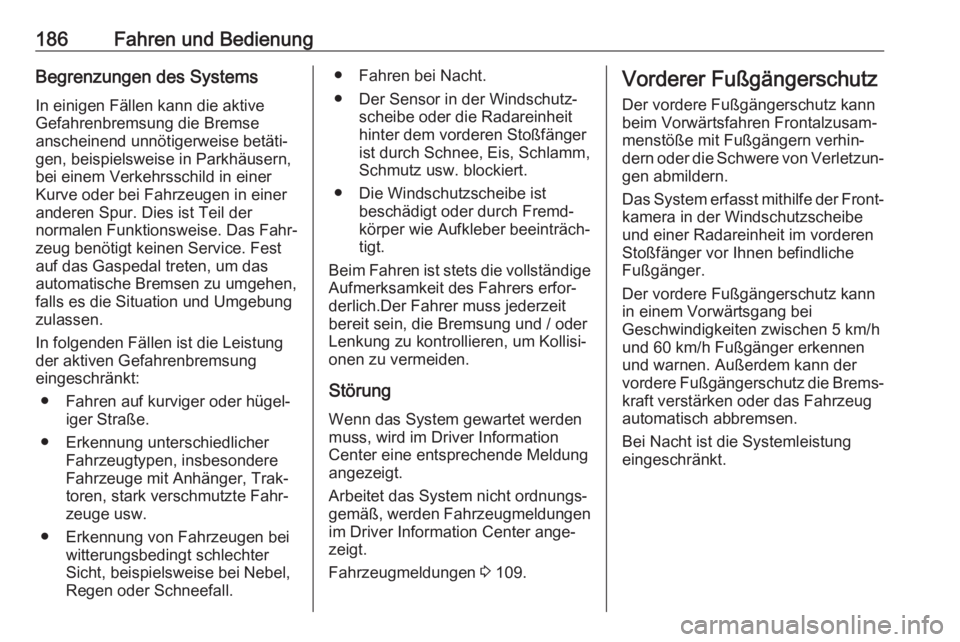

186Fahren und BedienungBegrenzungen des Systems
In einigen Fällen kann die aktive
Gefahrenbremsung die Bremse
anscheinend unnötigerweise betäti‐
gen, beispielsweise in Parkhäusern,
bei einem Verkehrsschild in einer
Kurve oder bei Fahrzeugen in einer
anderen Spur. Dies ist Teil der
normalen Funktionsweise. Das Fahr‐ zeug benötigt keinen Service. Fest
auf das Gaspedal treten, um das
automatische Bremsen zu umgehen,
falls es die Situation und Umgebung
zulassen.
In folgenden Fällen ist die Leistung
der aktiven Gefahrenbremsung
eingeschränkt:
● Fahren auf kurviger oder hügel‐ iger Straße.
● Erkennung unterschiedlicher Fahrzeugtypen, insbesondere
Fahrzeuge mit Anhänger, Trak‐
toren, stark verschmutzte Fahr‐
zeuge usw.
● Erkennung von Fahrzeugen bei witterungsbedingt schlechter
Sicht, beispielsweise bei Nebel,
Regen oder Schneefall.● Fahren bei Nacht.
● Der Sensor in der Windschutz‐ scheibe oder die Radareinheit
hinter dem vorderen Stoßfänger
ist durch Schnee, Eis, Schlamm,
Schmutz usw. blockiert.
● Die Windschutzscheibe ist beschädigt oder durch Fremd‐
körper wie Aufkleber beeinträch‐
tigt.
Beim Fahren ist stets die vollständige Aufmerksamkeit des Fahrers erfor‐
derlich.Der Fahrer muss jederzeit
bereit sein, die Bremsung und / oder
Lenkung zu kontrollieren, um Kollisi‐
onen zu vermeiden.
Störung Wenn das System gewartet werdenmuss, wird im Driver Information
Center eine entsprechende Meldung
angezeigt.
Arbeitet das System nicht ordnungs‐
gemäß, werden Fahrzeugmeldungen
im Driver Information Center ange‐
zeigt.
Fahrzeugmeldungen 3 109.Vorderer Fußgängerschutz
Der vordere Fußgängerschutz kann
beim Vorwärtsfahren Frontalzusam‐
menstöße mit Fußgängern verhin‐ dern oder die Schwere von Verletzun‐
gen abmildern.
Das System erfasst mithilfe der Front‐ kamera in der Windschutzscheibe
und einer Radareinheit im vorderen
Stoßfänger vor Ihnen befindliche
Fußgänger.
Der vordere Fußgängerschutz kann
in einem Vorwärtsgang bei
Geschwindigkeiten zwischen 5 km/h
und 60 km/h Fußgänger erkennen
und warnen. Außerdem kann der
vordere Fußgängerschutz die Brems‐
kraft verstärken oder das Fahrzeug
automatisch abbremsen.
Bei Nacht ist die Systemleistung
eingeschränkt.

Fahren und Bedienung1879Gefahr
Die vordere Fußgängerschutz‐
funktion bietet nur dann eine
Warnung und bremst nur dann
das Fahrzeug ab, wenn ein
Fußgänger erkannt wurde.
Das System erkennt Fußgänger, unter anderem Kinder, möglicher‐weise nicht, wenn sich der
Fußgänger nicht direkt vor dem
Fahrzeug befindet, nicht vollstän‐
dig sichtbar ist, nicht aufrecht steht oder wenn er in einer Gruppe ist.
Funktionsumfang des vorderen
Fußgängerschutzes:
● Erkennung eines Fußgängers voraus
● Warnung über Fußgänger voraus
Der vordere Fußgängerschutz wird
zusammen mit der Auffahrwarnung
aktiviert.
Auffahrwarnung 3 181.
Erkennung eines Fußgängers
voraus
Ein Fußgänger in einer Entfernung
von bis zu ca. 40 m vor dem Fahrzeug wird durch ein Symbol im Instrument
angezeigt.
Warnung über Fußgänger voraus Wenn Sie sich einem erfassten
Fußgänger zu schnell nähern, wird im
Driver Information Center eine Warn‐
meldung angezeigt. Ein Warnton wird
ausgegeben.
Bei einer Warnung über Fußgänger
voraus wird der Geschwindigkeits‐
regler oder der adaptive Geschwin‐
digkeitsregler eventuell deaktiviert.
Begrenzungen des Systems In folgenden Fällen erkennt der
vordere Fußgängerschutz einen
Fußgänger voraus möglicherweise nicht oder die Sensorleistung ist
beeinträchtigt:● Die Fahrzeuggeschwindigkeit in
einem Vorwärtsgang liegt nicht
zwischen 5 km/h und 60 km/h.
● Der Fußgänger voraus ist mehr als 40 m entfernt.
● Fahren auf kurviger oder hügel‐ iger Straße.
● Fahren bei Nacht.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Der Sensor in der Windschutz‐ scheibe oder die Radareinheit
hinter dem vorderen Stoßfänger
ist durch Schnee, Eis, Schlamm,
Schmutz usw. blockiert.
● Die Windschutzscheibe ist beschädigt oder durch Fremd‐
körper wie Aufkleber beeinträch‐
tigt.

188Fahren und BedienungParkhilfe
Allgemeine Informationen
Wenn ein Anhänger oder Fahrradträ‐
ger an der Anhängerzugvorrichtung
befestigt ist, wird die Einparkhilfe
deaktiviert.9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der
Einparkhilfe beim Vor- oder Rück‐ wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Heck-Einparkhilfe
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale und
visueller Anzeigen.
Das System arbeitet mit vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Die Heck-Einparkhilfe wird aktiviert,
wenn bei eingeschalteter Zündung
der Rückwärtsgang eingelegt wird.
Das System ist betriebsbereit, wenn
die LED in der Einparkhilfe-Taste ¼
nicht leuchtet.
Funktionsweise
Bei eingelegtem Rückwärtsgang
warnt das System mit akustischen
Signalen vor Hindernissen, die sich in einer Entfernung von bis zu 50 cm
hinter dem Fahrzeug befinden.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.

Fahren und Bedienung189Außerdem wird die Entfernung zu
Hindernissen hinter dem Fahrzeug
durch veränderliche Abstandslinien
im Info-Display 3 107 angezeigt.
Wenn der Abstand zum Hindernis
sehr klein ist, wird das Gefahrensym‐
bol 9 angezeigt.
Ausschalten
Beim Ausrücken des Rückwärts‐
gangs wird das System ausgeschal‐
tet. Um das System manuell zu deak‐
tivieren, ¼ drücken. Bei deaktiviertem
System leuchtet die LED in der Taste. Wenn das System manuell deaktiviert
wurde, wird es beim nächsten
Einschalten der Zündung nicht auto‐
matisch neu aktiviert.
Front-Heck-Einparkhilfe
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Sie informiert und warnt
den Fahrer mit Hilfe akustischer
Signale und visueller Anzeigen.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hinte‐ ren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.Das System arbeitet mit je vier Ultra‐
schall-Parksensoren im hinteren und
vorderen Stoßfänger.
Einschalten
Zusätzlich zur Heck-Einparkhilfe wird
die Front-Einparkhilfe ausgelöst,
wenn vor dem Fahrzeug ein Hinder‐
nis erkannt wird und die Fahrge‐
schwindigkeit unter 10 km/h liegt.
Das System ist betriebsbereit, wenn
die LED in der Einparkhilfe-Taste ¼
nicht leuchtet.
Bei deaktiviertem System leuchtet die
LED in der Taste.

190Fahren und BedienungFunktionsweise
Das System warnt mit akustischen
Signalen vor Hindernissen vor oder
hinter dem Fahrzeug.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das Fahrzeug dem Hindernis am nächs‐ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.Außerdem wird die Entfernung zu
Hindernissen hinter bzw. vor dem
Fahrzeug durch veränderliche
Abstandslinien im Info-Display 3 107
angezeigt.
Wenn das Fahrzeug länger als drei
Sekunden in einem Vorwärtsgang
anhält und das Automatikgetriebe in
P geschaltet oder keine weiteren
Hindernisse erkannt werden, werden
keine akustischen Warnsignale
ausgegeben.
Ausschalten
Das System wird automatisch deakti‐
viert, wenn die Fahrgeschwindigkeit
10 km/h überschreitet, die elektrische Parkbremse betätigt oder die
Einparkhilfe-Taste ¼ gedrückt wird.
Bei manuell deaktiviertem System
leuchtet die LED in der Taste.
Wenn das System manuell deaktiviert
wurde, wird es beim nächsten
Einschalten der Zündung nicht auto‐
matisch neu aktiviert.Begrenzungen des Systems
Bei einer Störung oder einem vorü‐
bergehenden Systemausfall, z. B.
aufgrund eines hohen Außenge‐
räuschpegels oder anderer Störfakto‐
ren, leuchtet H im Instrument auf.
Im Driver Information Center wird
eine Meldung angezeigt.9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
