Mantenimiento y ajustes periódicos
6-15
6
SAU67174
Filtro de aire y filtro de aire de la
caja de la correa trapezoidal
Se debe cambiar el filtro de aire y limpiar el
filtro de aire de la caja de la correa trapezoi-
dal según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase. Efectúe el mantenimiento de los
filtros de aire con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos. Si es necesario, debe com-
probar y limpiar el tubo de drenaje de la
caja del filtro de aire y el tubo de drenaje del
filtro de aire de la caja de la correa trapezoi-
dal.
Limpieza del tubo de drenaje de la caja
del filtro de aire
1. Compruebe si hay suciedad o agua
acumulada en el tubo del lado poste-
rior de la caja del filtro de aire.
2. Si encuentra suciedad o agua des-
monte el tubo de la brida, límpielo y
vuélvalo a montar.
NOTA
Si había suciedad o agua en el tubo de dre-
naje, compruebe si el filtro de aire está ex-
cesivamente sucio o dañado y cámbielo
según sea necesario.
Cambio del filtro de aire
1. Coloque el vehículo sobre el caballete
central.2. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
3. Extraiga el filtro de aire.
4. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentado en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro de aire
montado; de lo contrario, el o los
pistones y/o cilindros pueden des-
gastarse excesivamente.
[SCA10482]
1. Tubo de drenaje del filtro de aire
1
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
2
21
1
UBR7S0S0.book Page 15 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-16
6
ATENCIÓN
SCA21220
zSe debe cambiar el filtro de aire se-
gún los intervalos que se especifi-
can en el cuadro de mantenimiento
periódico y engrase.
zEs necesario cambiar el filtro de
aire más frecuentemente cuando
conduzca en lugares especialmen-
te húmedos o polvorientos.
zNo limpie el filtro de aire usando
aire comprimido.
5. Monte la cubierta de la caja del filtro
de aire colocando los tornillos.
Limpieza del tubo colector de la caja de
la correa trapezoidal
1. Compruebe si hay suciedad o agua
acumulada en el tubo del lado poste-
rior de la caja de la correa trapezoidal.2. Si encuentra suciedad o agua des-
monte el tubo de la brida, límpielo y
vuélvalo a montar.
NOTA
Si había suciedad o agua en el tubo de dre-
naje, compruebe si el filtro de aire de la caja
de la correa trapezoidal está excesivamen-
te sucio o dañado y límpielo o cámbielo se-
gún sea necesario.
Limpieza del elemento del filtro de aire
de la caja de la correa trapezoidal
1. Coloque el vehículo sobre el caballete
central.
2. Extraiga los tornillos y retire la tapa del
filtro de aire de la caja de la correa tra-
pezoidal hacia fuera y alejándola de la
correa.

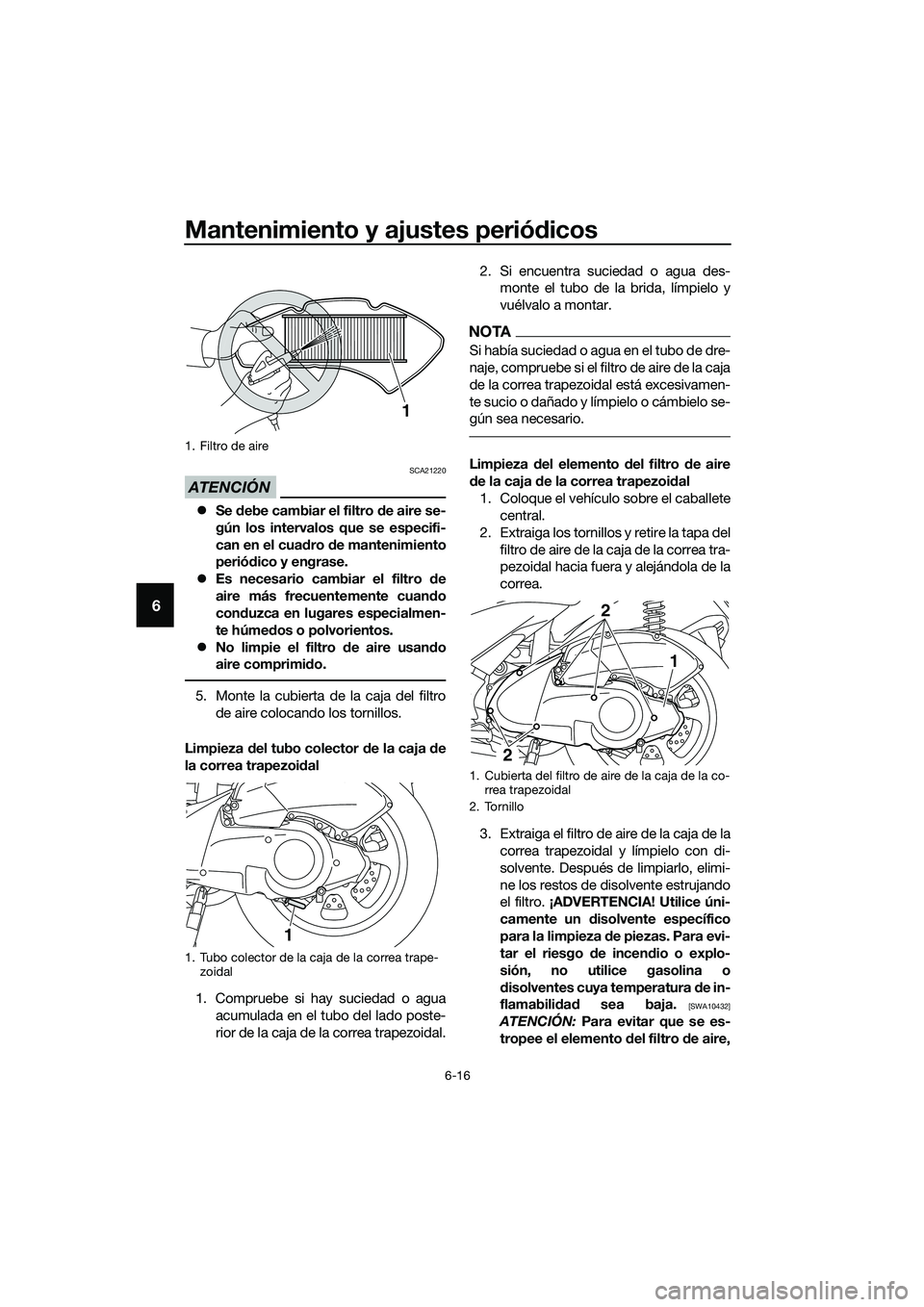

3. Extraiga el filtro de aire de la caja de la
correa trapezoidal y límpielo con di-
solvente. Después de limpiarlo, elimi-
ne los restos de disolvente estrujando
el filtro. ¡ADVERTENCIA! Utilice úni-
camente un disolvente específico
para la limpieza de piezas. Para evi-
tar el riesgo de incendio o explo-
sión, no utilice gasolina o
disolventes cuya temperatura de in-
flamabilidad sea baja.
[SWA10432]
ATENCIÓN: Para evitar que se es-
tropee el elemento del filtro de aire,
1. Filtro de aire
1. Tubo colector de la caja de la correa trape-
zoidal
1
1
1. Cubierta del filtro de aire de la caja de la co-
rrea trapezoidal
2. Tornillo
2
2
1
UBR7S0S0.book Page 16 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-17
6
manipúlelo con suavidad y con cui-
dado; no lo doble ni lo retuerza.
[SCA10522]

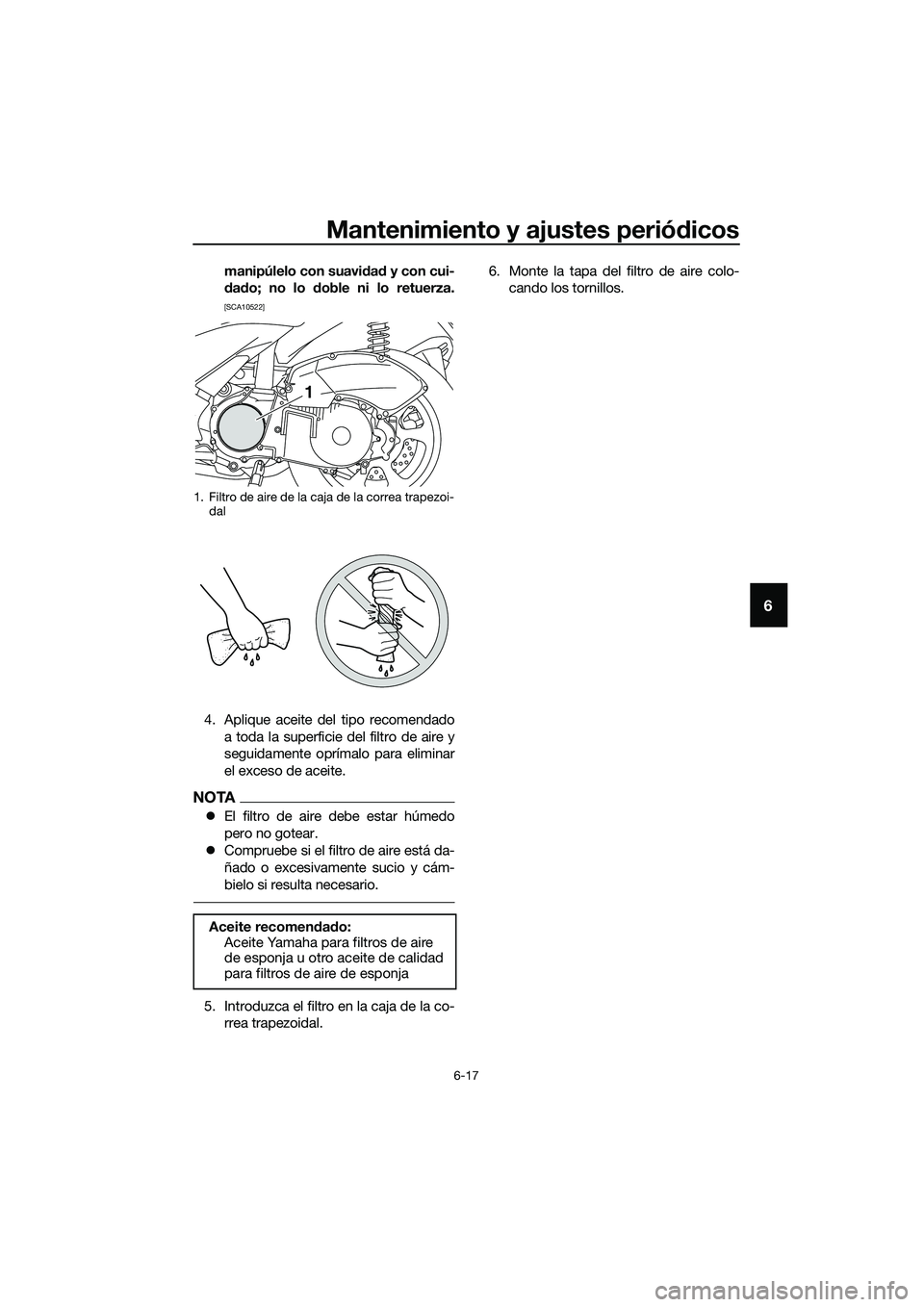

4. Aplique aceite del tipo recomendado
a toda la superficie del filtro de aire y
seguidamente oprímalo para eliminar
el exceso de aceite.
NOTA
zEl filtro de aire debe estar húmedo
pero no gotear.
zCompruebe si el filtro de aire está da-
ñado o excesivamente sucio y cám-
bielo si resulta necesario.
5. Introduzca el filtro en la caja de la co-
rrea trapezoidal.6. Monte la tapa del filtro de aire colo-
cando los tornillos.
1. Filtro de aire de la caja de la correa trapezoi-
dal
Aceite recomendado:
Aceite Yamaha para filtros de aire
de esponja u otro aceite de calidad
para filtros de aire de esponja
1
UBR7S0S0.book Page 17 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-18
6
SAU21386
Comprobación del juego libre del
puño del acelerador

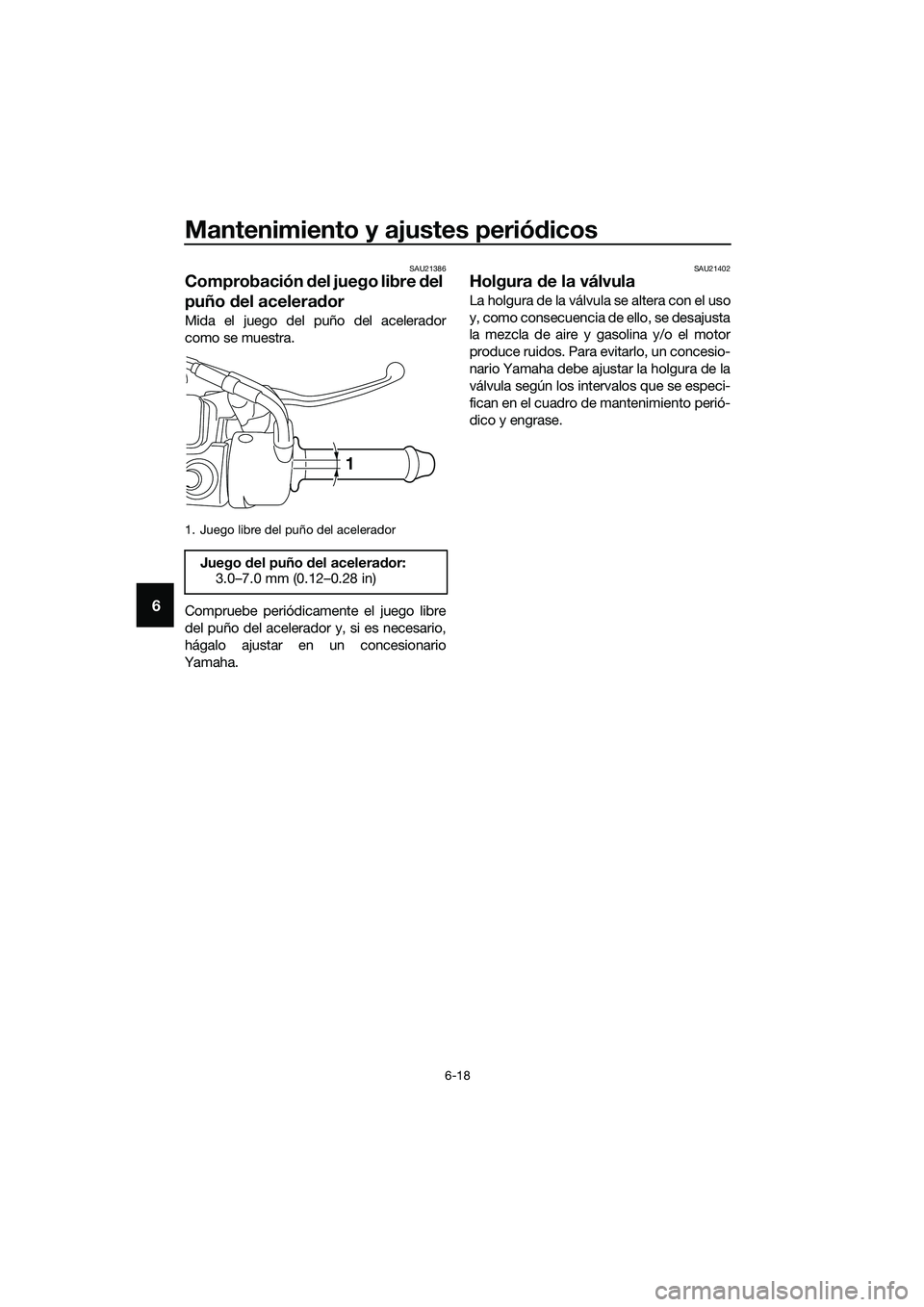

Mida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21402
Holgura de la válvula
La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
1. Juego libre del puño del acelerador
Juego del puño del acelerador:
3.0–7.0 mm (0.12–0.28 in)
1
UBR7S0S0.book Page 18 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-19
6
SAU69760
Neumáticos
Los neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.

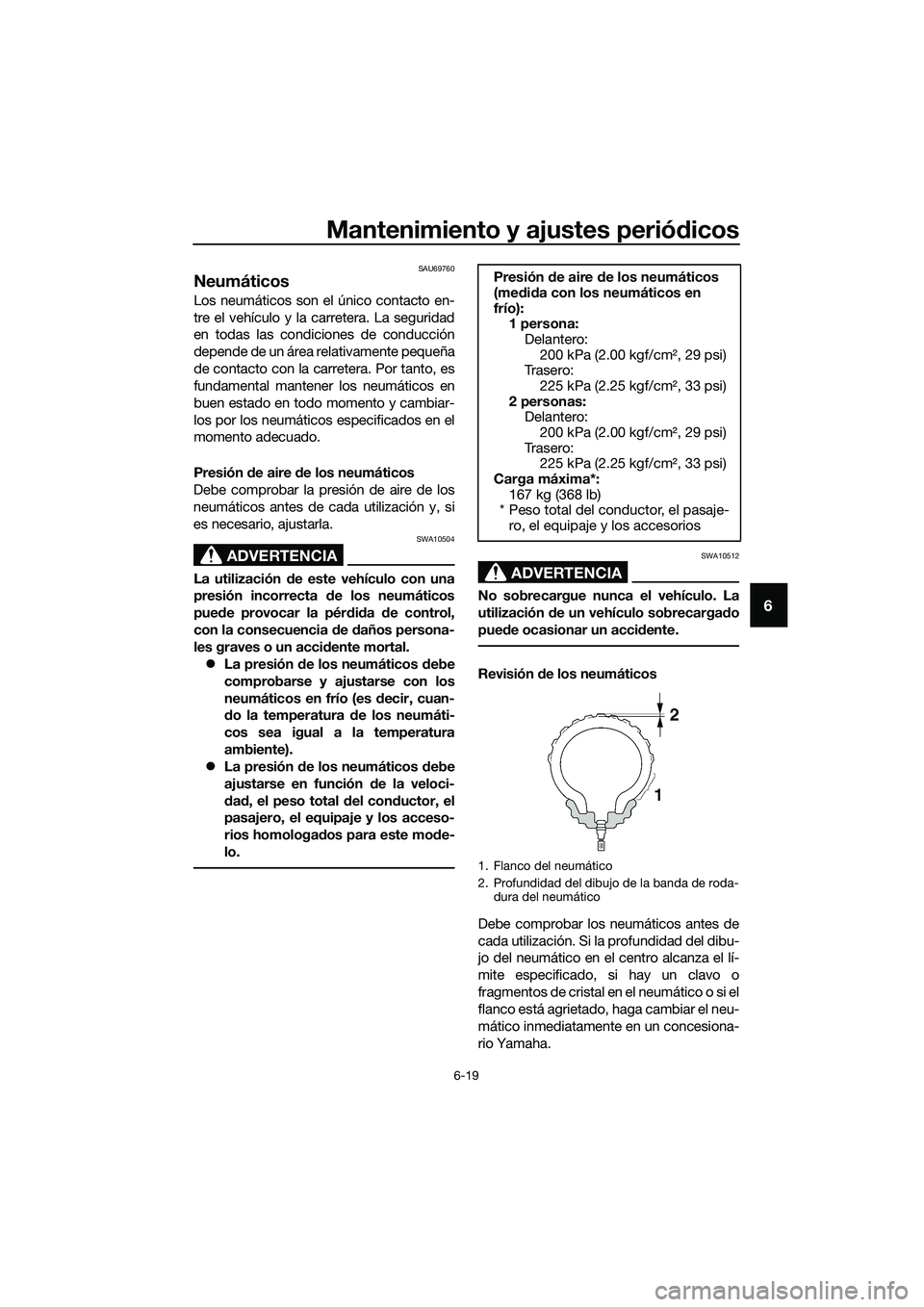

Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
zLa presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
zLa presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
1 persona:
Delantero:
200 kPa (2.00 kgf/cm², 29 psi)
Tr a s e r o :
225 kPa (2.25 kgf/cm², 33 psi)
2 personas:
Delantero:
200 kPa (2.00 kgf/cm², 29 psi)
Tr a s e r o :
225 kPa (2.25 kgf/cm², 33 psi)
Carga máxima*:
167 kg (368 lb)
* Peso total del conductor, el pasaje-
ro, el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
UBR7S0S0.book Page 19 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-20
6
NOTA
Los límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
zSi los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
zLa sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
zConduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar sus
características óptimas.

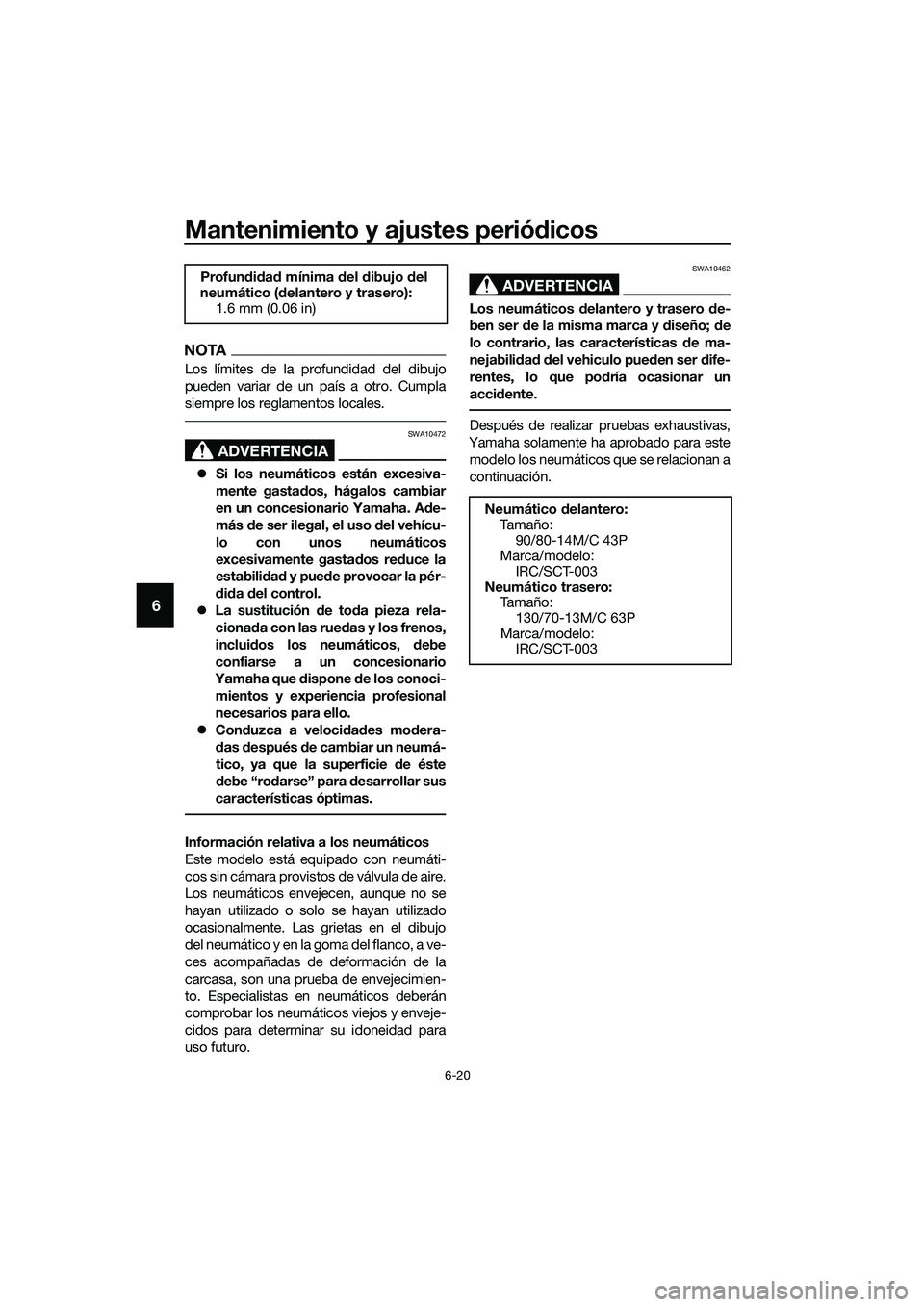

Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10462
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario, las características de ma-
nejabilidad del vehiculo pueden ser dife-
rentes, lo que podría ocasionar un
accidente.
Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación. Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
Neumático delantero:
Ta m a ñ o :
90/80-14M/C 43P
Marca/modelo:
IRC/SCT-003
Neumático trasero:
Ta m a ñ o :
130/70-13M/C 63P
Marca/modelo:
IRC/SCT-003
UBR7S0S0.book Page 20 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-21
6
SAU61160
Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
zAntes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
zLas ruedas delanteras se deben equi-
librar siempre que se cambien los
neumáticos o las llantas. Una rueda
no equilibrada puede reducir las pres-
taciones, limitar la manejabilidad y re-
ducir la vida útil del neumático.
SAU49351
Comprobación del juego de la
maneta del freno delantero
No debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blando o esponjoso de la ma-
neta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-
sa de accidente.
1. Sin juego libre de la maneta de freno
1
UBR7S0S0.book Page 21 Tuesday, October 25, 2016 3:09 PM

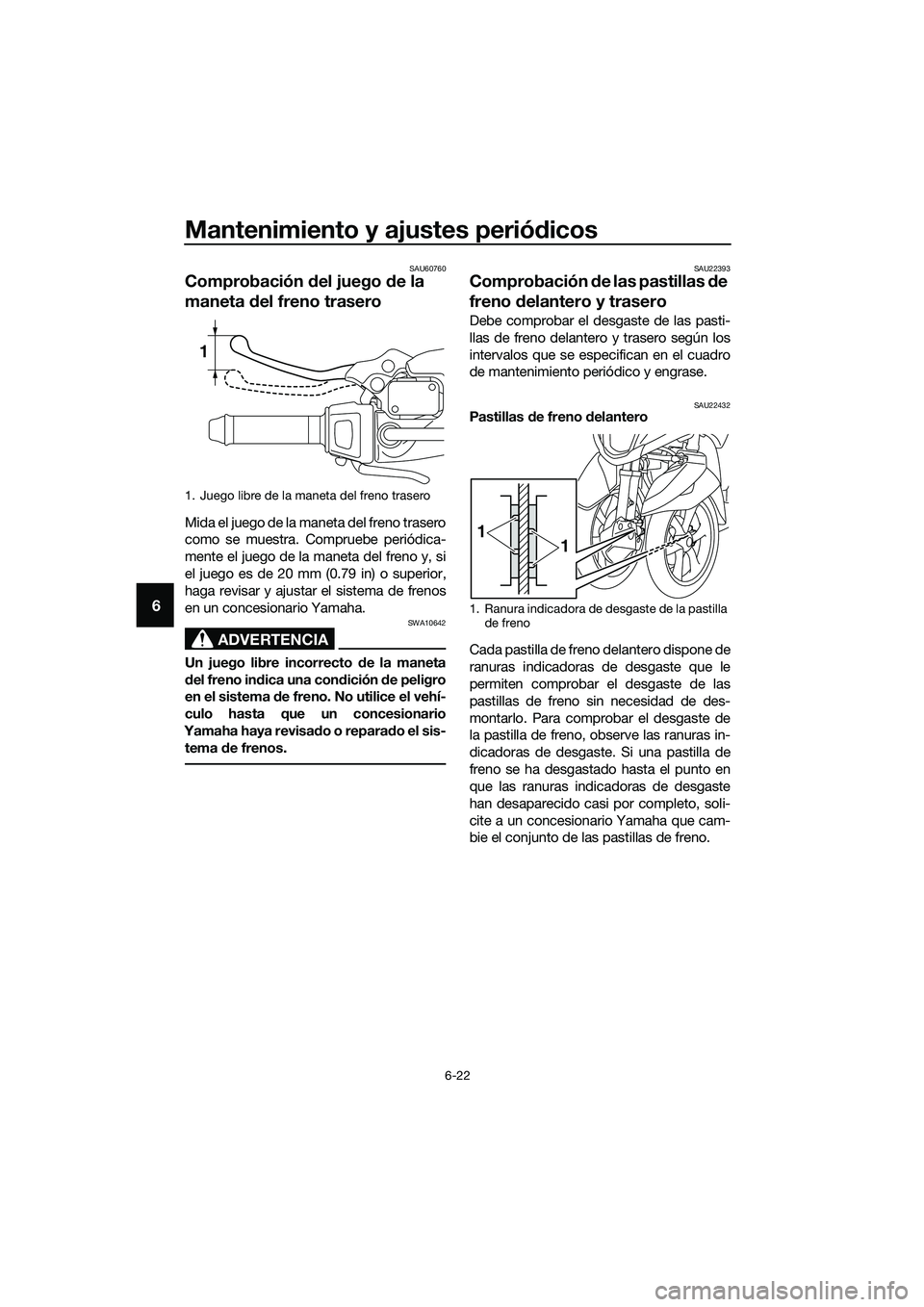

Mantenimiento y ajustes periódicos
6-22
6
SAU60760
Comprobación del juego de la
maneta del freno trasero
Mida el juego de la maneta del freno trasero
como se muestra. Compruebe periódica-
mente el juego de la maneta del freno y, si
el juego es de 20 mm (0.79 in) o superior,
haga revisar y ajustar el sistema de frenos
en un concesionario Yamaha.
ADVERTENCIA
SWA10642
Un juego libre incorrecto de la maneta
del freno indica una condición de peligro
en el sistema de freno. No utilice el vehí-
culo hasta que un concesionario
Yamaha haya revisado o reparado el sis-
tema de frenos.
SAU22393
Comprobación de las pastillas de
freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22432Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las
pastillas de freno sin necesidad de des-
montarlo. Para comprobar el desgaste de
la pastilla de freno, observe las ranuras in-
dicadoras de desgaste. Si una pastilla de
freno se ha desgastado hasta el punto en
que las ranuras indicadoras de desgaste
han desaparecido casi por completo, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.
1. Juego libre de la maneta del freno trasero
1
1. Ranura indicadora de desgaste de la pastilla
de freno
1
1
UBR7S0S0.book Page 22 Tuesday, October 25, 2016 3:09 PM
