Funciones de los instrumentos y mandos
3-11
3
del freno cuando el ABS está actuan-
do. No obstante, consulte a su conce-
sionario Yamaha puesto que se
necesitan herramientas especiales.
ATENCIÓN
SCA20100
Evite dañar el sensor de la rueda o el ro-
tor del sensor de la rueda; ya que, de
producirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAU37473
Tapón del depósito de gasolina
Para extraer el tapón del depósito de ga-
solina
1. Abra el asiento. (Véase la página
3-14).
2. Gire el tapón del depósito de gasolina
en el sentido contrario al de las agujas
del reloj y extráigalo.
Para colocar el tapón del depósito de
gasolina
1. Introduzca el tapón del depósito de
gasolina en la abertura y gírelo hacia la
derecha hasta que las marcas “ ”
del tapón y del depósito estén alinea-
das.
2. Cierre el asiento.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga de
gasolina significa peligro de incendio.
1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
12
12
1. Tapón del depósito de gasolina
2. Marca Ž
1
2
2
UBR7S0S0.book Page 11 Tuesday, October 25, 2016 3:09 PM

Funciones de los instrumentos y mandos
3-12
3

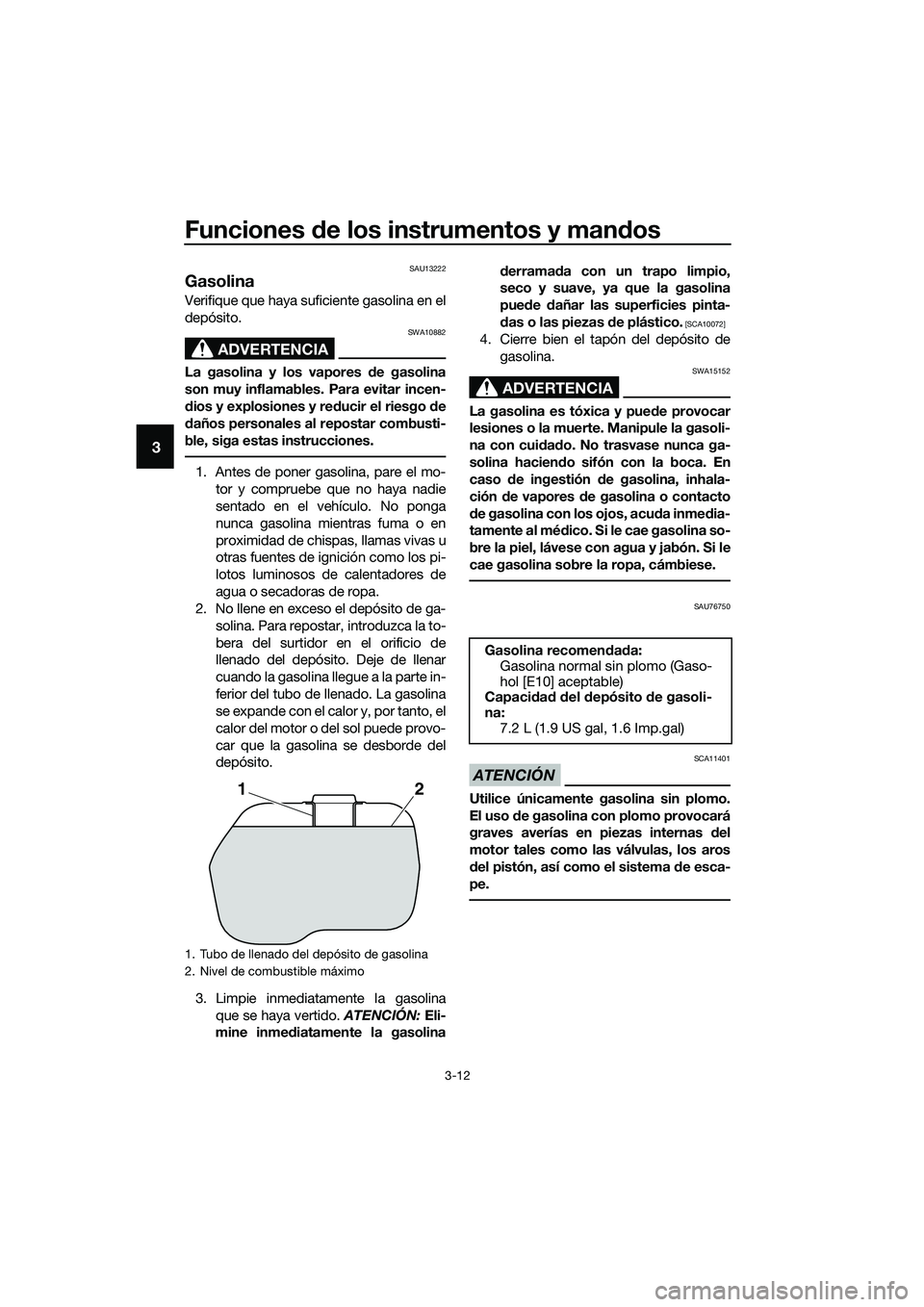

SAU13222
Gasolina
Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el mo-
tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.
3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolinaderramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-
tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU76750
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
12
Gasolina recomendada:
Gasolina normal sin plomo (Gaso-
hol [E10] aceptable)
Capacidad del depósito de gasoli-
na:
7.2 L (1.9 US gal, 1.6 Imp.gal)
UBR7S0S0.book Page 12 Tuesday, October 25, 2016 3:09 PM

Funciones de los instrumentos y mandos
3-13
3NOTA
zEsta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
zCundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-
na lleve la misma identificación.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de
la bujía y reduce los costes de manteni-
miento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU58301
Tubo de desbordamiento del de-
pósito de gasolina
Antes de utilizar el vehículo:
zCompruebe la conexión y la dirección
del tubo de desbordamiento del de-
pósito de gasolina.
zCompruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
zVerifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
E10
1. Tubo de desbordamiento del depósito de
gasolina
1
UBR7S0S0.book Page 13 Tuesday, October 25, 2016 3:09 PM

Funciones de los instrumentos y mandos
3-14
3
SAU13434
Catalizador
Este modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
zNo estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
zEstacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuando esté caliente.
zVerifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
zNo deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.

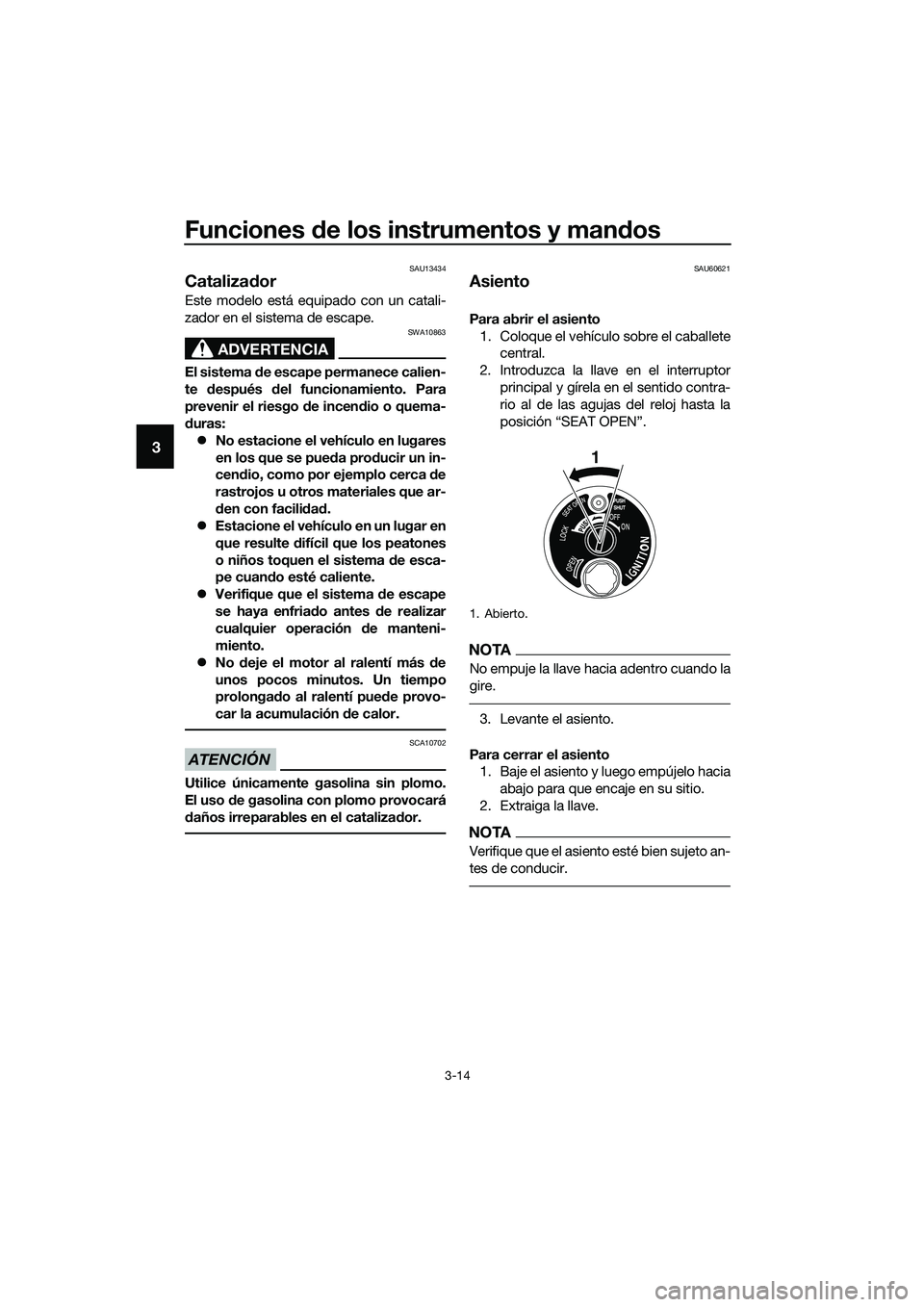

SAU60621
Asiento
Para abrir el asiento
1. Coloque el vehículo sobre el caballete
central.
2. Introduzca la llave en el interruptor
principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “SEAT OPEN”.
NOTA
No empuje la llave hacia adentro cuando la
gire.
3. Levante el asiento.
Para cerrar el asiento
1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.
2. Extraiga la llave.
NOTA
Verifique que el asiento esté bien sujeto an-
tes de conducir.
1. Abierto.
1
UBR7S0S0.book Page 14 Tuesday, October 25, 2016 3:09 PM

Funciones de los instrumentos y mandos
3-15
3
SAUT3711

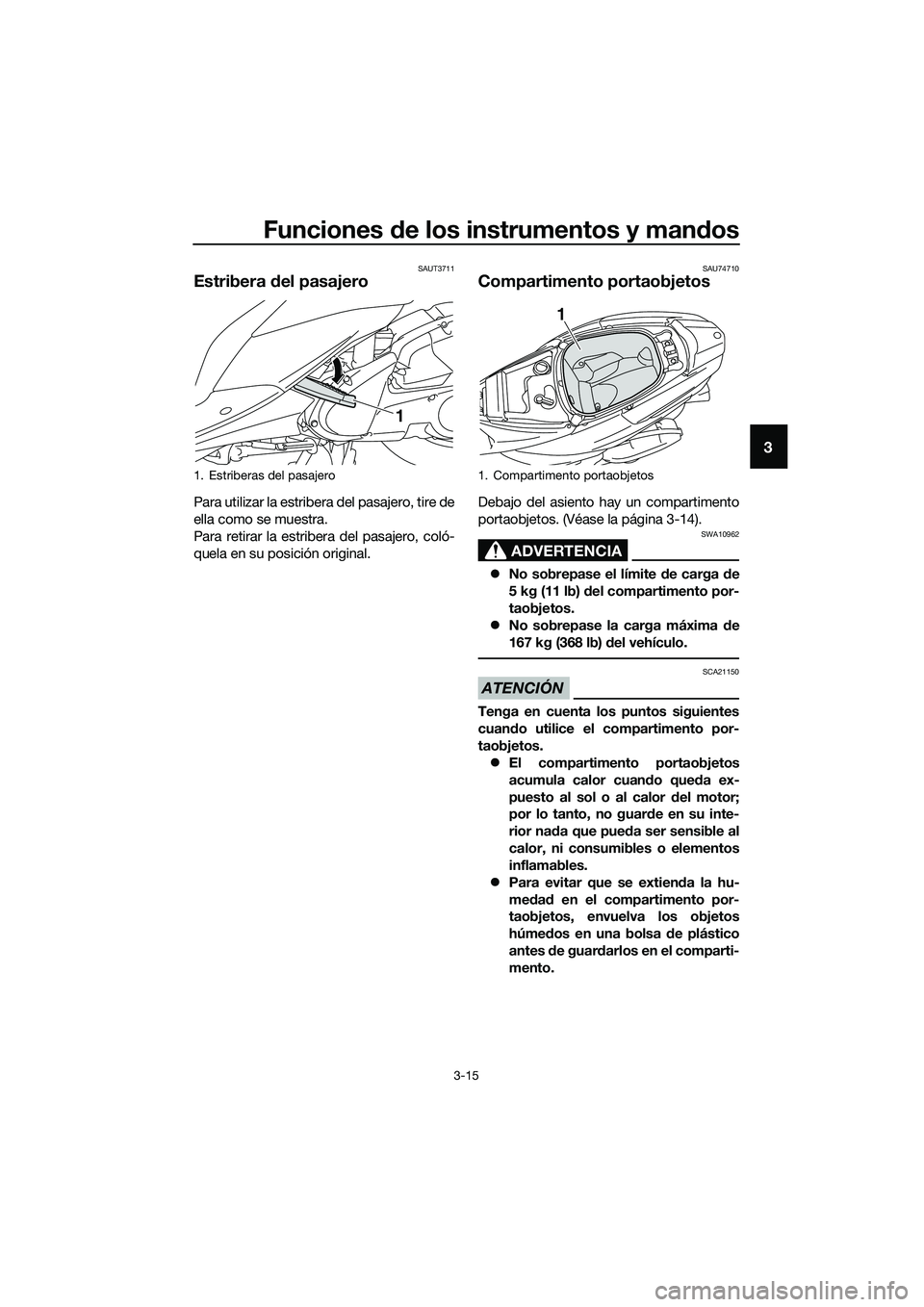

Estribera del pasajero
Para utilizar la estribera del pasajero, tire de
ella como se muestra.
Para retirar la estribera del pasajero, coló-
quela en su posición original.
SAU74710
Compartimento portaobjetos
Debajo del asiento hay un compartimento
portaobjetos. (Véase la página 3-14).
ADVERTENCIA
SWA10962
zNo sobrepase el límite de carga de
5 kg (11 lb) del compartimento por-
taobjetos.
zNo sobrepase la carga máxima de
167 kg (368 lb) del vehículo.
ATENCIÓN
SCA21150
Tenga en cuenta los puntos siguientes
cuando utilice el compartimento por-
taobjetos.
zEl compartimento portaobjetos
acumula calor cuando queda ex-
puesto al sol o al calor del motor;
por lo tanto, no guarde en su inte-
rior nada que pueda ser sensible al
calor, ni consumibles o elementos
inflamables.
zPara evitar que se extienda la hu-
medad en el compartimento por-
taobjetos, envuelva los objetos
húmedos en una bolsa de plástico
antes de guardarlos en el comparti-
mento.
1. Estriberas del pasajero
1
1. Compartimento portaobjetos
1
UBR7S0S0.book Page 15 Tuesday, October 25, 2016 3:09 PM

Funciones de los instrumentos y mandos
3-16
3
zEl compartimento portaobjetos
puede mojarse durante el lavado
del vehículo; envuelva los objetos
guardados en el compartimento en
una bolsa de plástico.
zNo guarde en el compartimento ob-
jetos de valor o que se puedan rom-
per.
NOTA
zAlgunos cascos no se pueden guar-
dar en el compartimento portaobjetos
debido a su tamaño o forma.
zNo deje el vehículo desatendido con
el asiento abierto.
SAU74411

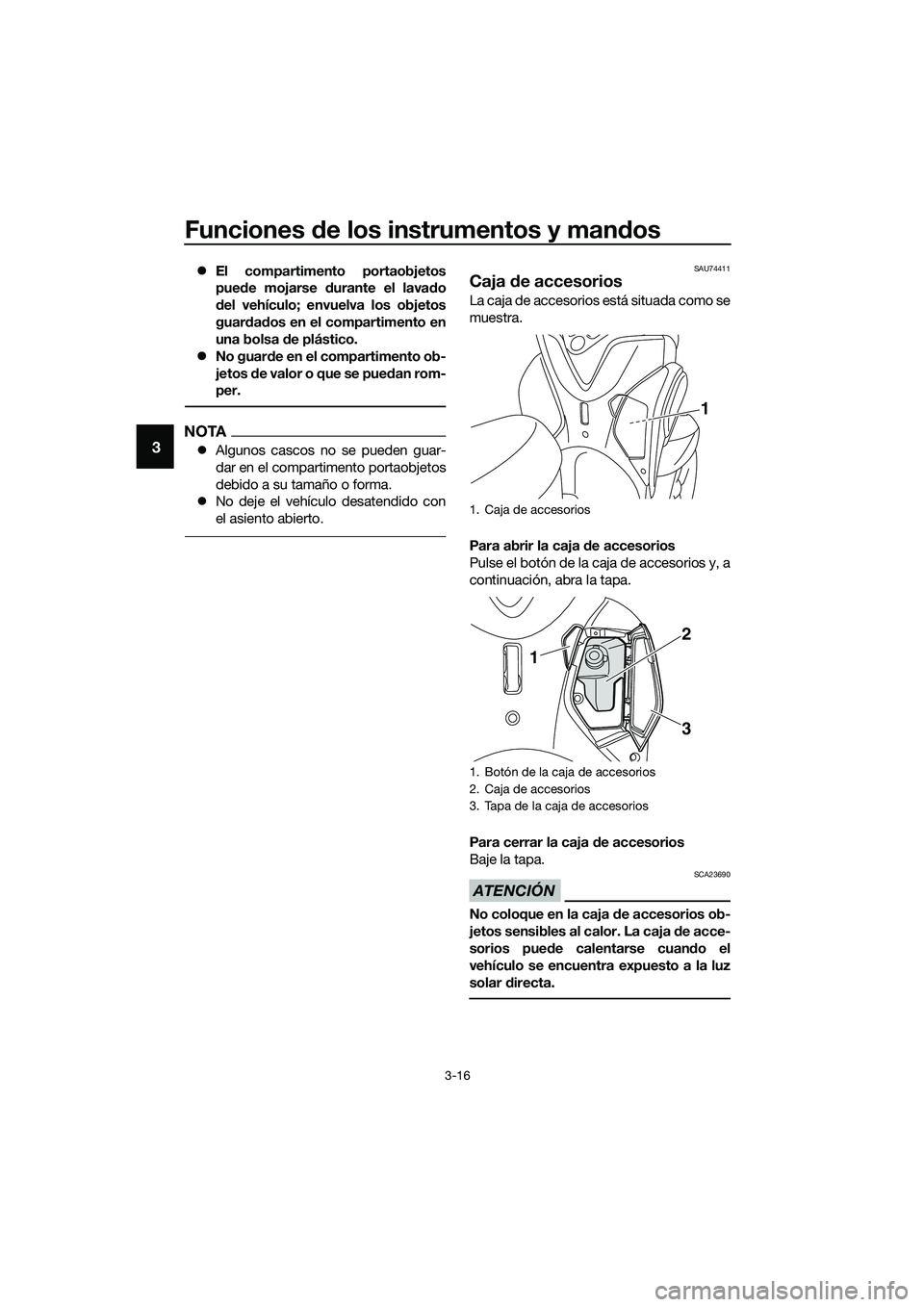

Caja de accesorios
La caja de accesorios está situada como se
muestra.
Para abrir la caja de accesorios
Pulse el botón de la caja de accesorios y, a
continuación, abra la tapa.
Para cerrar la caja de accesorios
Baje la tapa.
ATENCIÓN
SCA23690
No coloque en la caja de accesorios ob-
jetos sensibles al calor. La caja de acce-
sorios puede calentarse cuando el
vehículo se encuentra expuesto a la luz
solar directa.
1. Caja de accesorios
1. Botón de la caja de accesorios
2. Caja de accesorios
3. Tapa de la caja de accesorios
1
1
2
3
UBR7S0S0.book Page 16 Tuesday, October 25, 2016 3:09 PM

Funciones de los instrumentos y mandos
3-17
3
ADVERTENCIA
SWA18530
zNo sobrepase el límite de carga de
0.15 kg (0.33 lb) de la caja de acce-
sorios.
zNo sobrepase la carga máxima de
167 kg (368 lb) del vehículo.
SAU61380

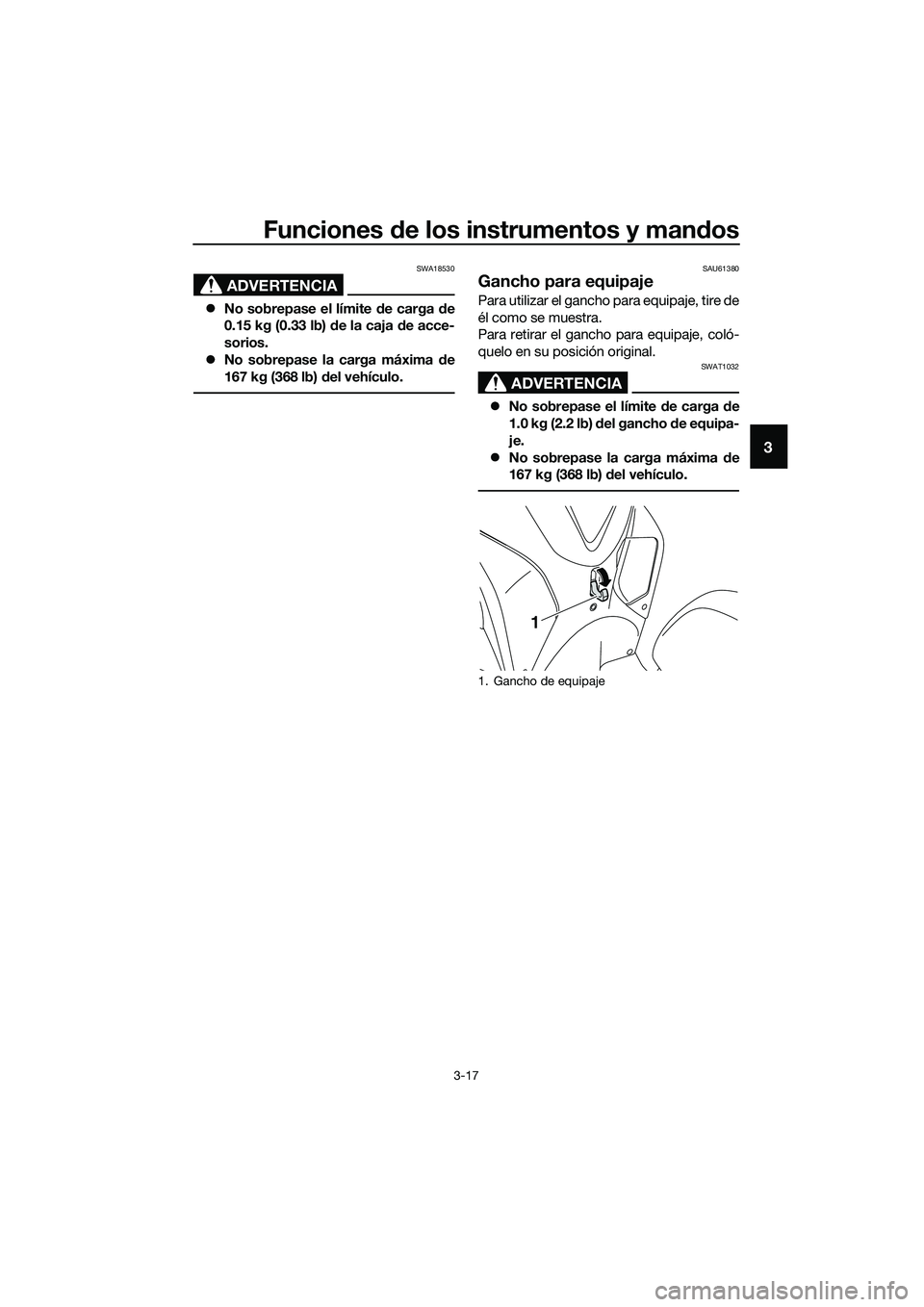

Gancho para equipaje
Para utilizar el gancho para equipaje, tire de
él como se muestra.
Para retirar el gancho para equipaje, coló-
quelo en su posición original.
ADVERTENCIA
SWAT1032
zNo sobrepase el límite de carga de
1.0 kg (2.2 lb) del gancho de equipa-
je.
zNo sobrepase la carga máxima de
167 kg (368 lb) del vehículo.
1. Gancho de equipaje
1
UBR7S0S0.book Page 17 Tuesday, October 25, 2016 3:09 PM

Funciones de los instrumentos y mandos
3-18
3

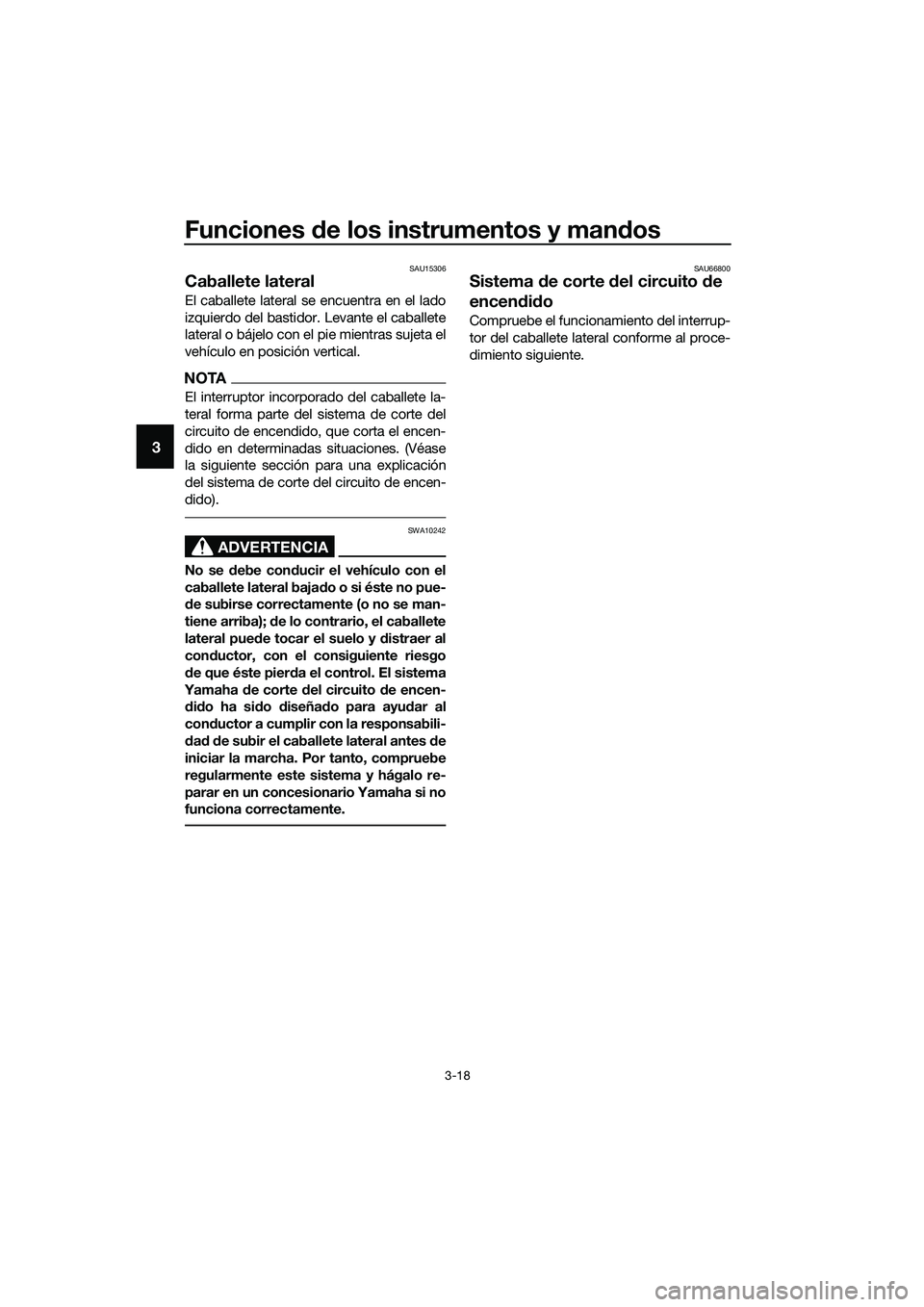

SAU15306
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA
El interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encen-
dido ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU66800
Sistema de corte del circuito de
encendido
Compruebe el funcionamiento del interrup-
tor del caballete lateral conforme al proce-
dimiento siguiente.
