Mantenimiento y ajustes periódicos
6-23
6

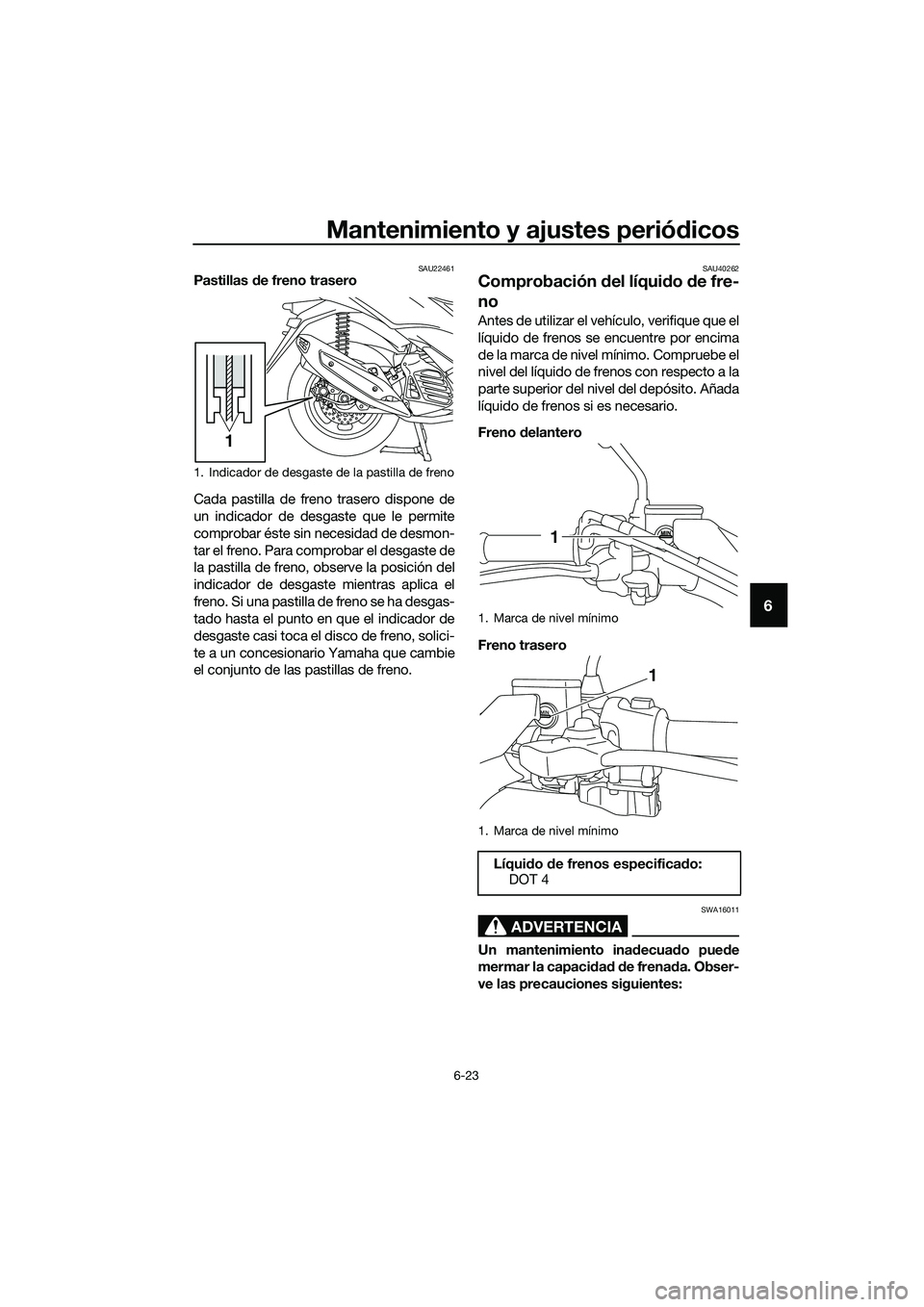

SAU22461Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
un indicador de desgaste que le permite
comprobar éste sin necesidad de desmon-
tar el freno. Para comprobar el desgaste de
la pastilla de freno, observe la posición del
indicador de desgaste mientras aplica el
freno. Si una pastilla de freno se ha desgas-
tado hasta el punto en que el indicador de
desgaste casi toca el disco de freno, solici-
te a un concesionario Yamaha que cambie
el conjunto de las pastillas de freno.SAU40262
Comprobación del líquido de fre-
no
Antes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero
Freno trasero
ADVERTENCIA
SWA16011
Un mantenimiento inadecuado puede
mermar la capacidad de frenada. Obser-
ve las precauciones siguientes:
1. Indicador de desgaste de la pastilla de freno
1
1. Marca de nivel mínimo
1. Marca de nivel mínimo
Líquido de frenos especificado:
DOT 4
1
1
UBR7S0S0.book Page 23 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-24
6

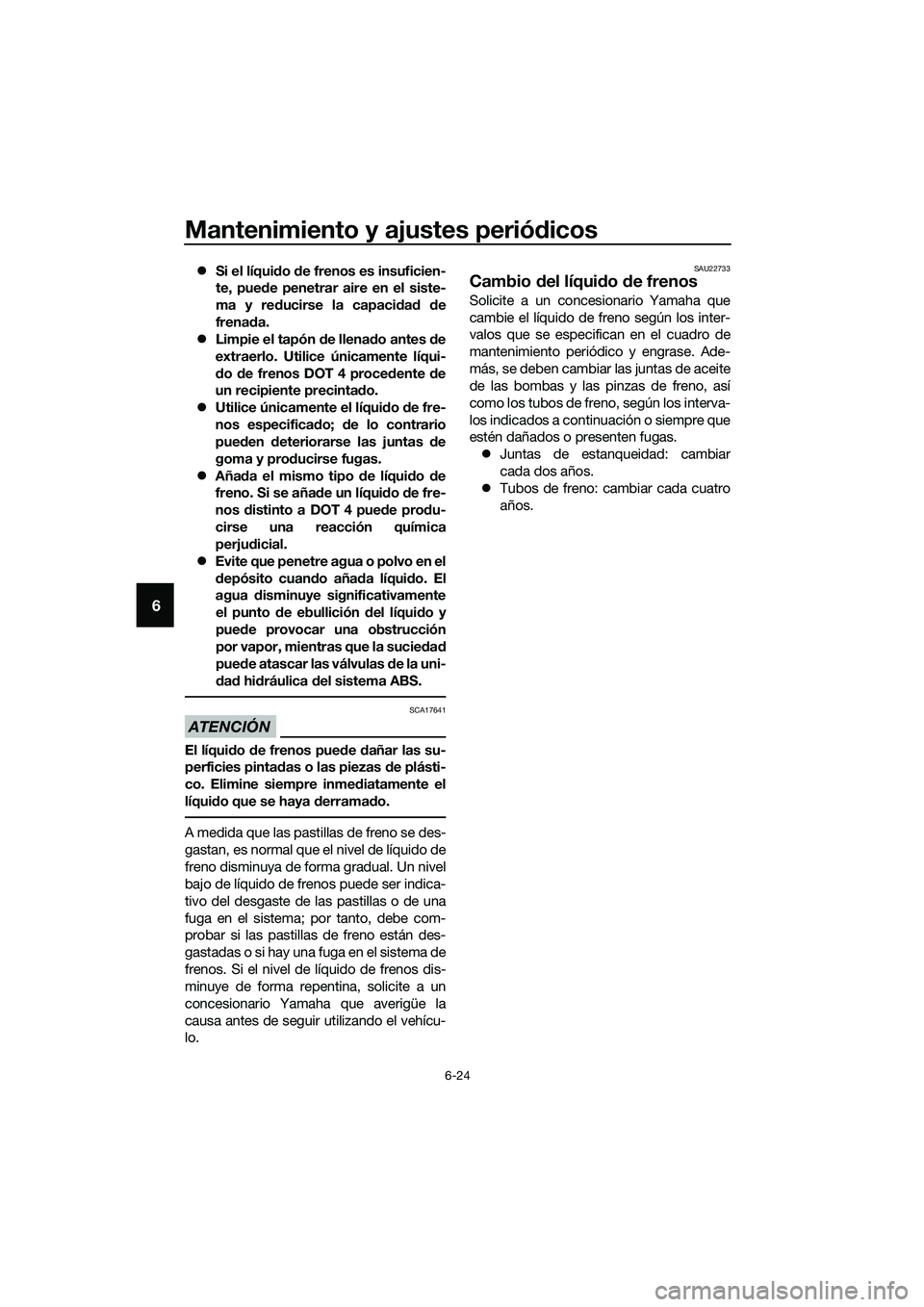

zSi el líquido de frenos es insuficien-
te, puede penetrar aire en el siste-
ma y reducirse la capacidad de
frenada.
zLimpie el tapón de llenado antes de
extraerlo. Utilice únicamente líqui-
do de frenos DOT 4 procedente de
un recipiente precintado.
zUtilice únicamente el líquido de fre-
nos especificado; de lo contrario
pueden deteriorarse las juntas de
goma y producirse fugas.
zAñada el mismo tipo de líquido de
freno. Si se añade un líquido de fre-
nos distinto a DOT 4 puede produ-
cirse una reacción química
perjudicial.
zEvite que penetre agua o polvo en el
depósito cuando añada líquido. El
agua d
isminuye significativamente
el punto de ebullición del líquido y
puede provocar una obstrucción
por vapor, mientras que la suciedad
puede atascar las válvulas de la uni-
dad hidráulica del sistema ABS.
ATENCIÓN
SCA17641
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente el
líquido que se haya derramado.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dis-
minuye de forma repentina, solicite a un
concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
SAU22733
Cambio del líquido de frenos
Solicite a un concesionario Yamaha que
cambie el líquido de freno según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Ade-
más, se deben cambiar las juntas de aceite
de las bombas y las pinzas de freno, así
como los tubos de freno, según los interva-
los indicados a continuación o siempre que
estén dañados o presenten fugas.
zJuntas de estanqueidad: cambiar
cada dos años.
zTubos de freno: cambiar cada cuatro
años.
UBR7S0S0.book Page 24 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-25
6
SAUU0311

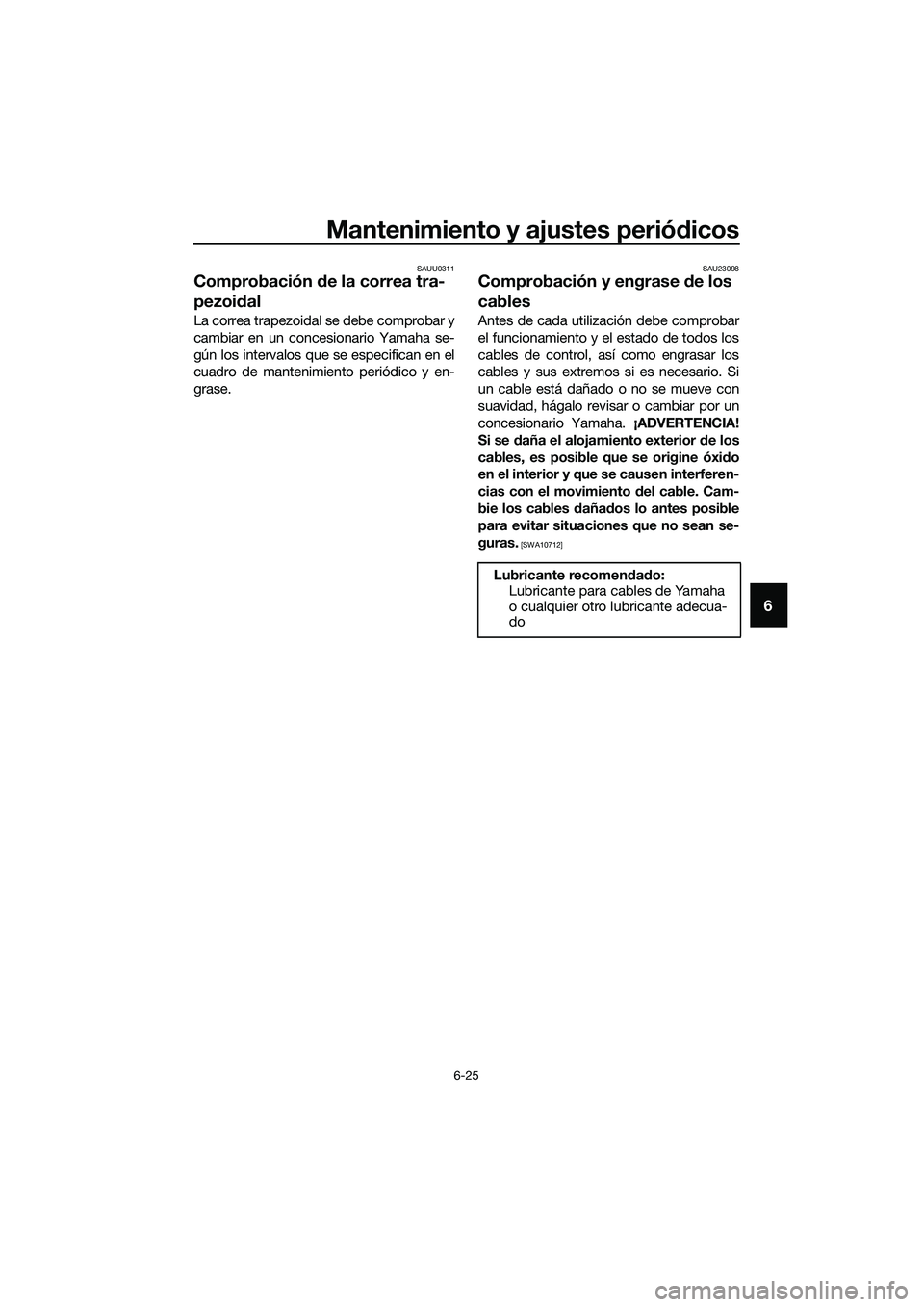

Comprobación de la correa tra-
pezoidal
La correa trapezoidal se debe comprobar y
cambiar en un concesionario Yamaha se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase.
SAU23098
Comprobación y engrase de los
cables
Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ¡ADVERTENCIA!
Si se daña el alojamiento exterior de los
cables, es posible que se origine óxido
en el interior y que se causen interferen-
cias con el movimiento del cable. Cam-
bie los cables dañados lo antes posible
para evitar situaciones que no sean se-
guras.
[SWA10712]
Lubricante recomendado:
Lubricante para cables de Yamaha
o cualquier otro lubricante adecua-
do
UBR7S0S0.book Page 25 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-26
6
SAU49921
Comprobación y engrase del
puño del acelerador y el cable

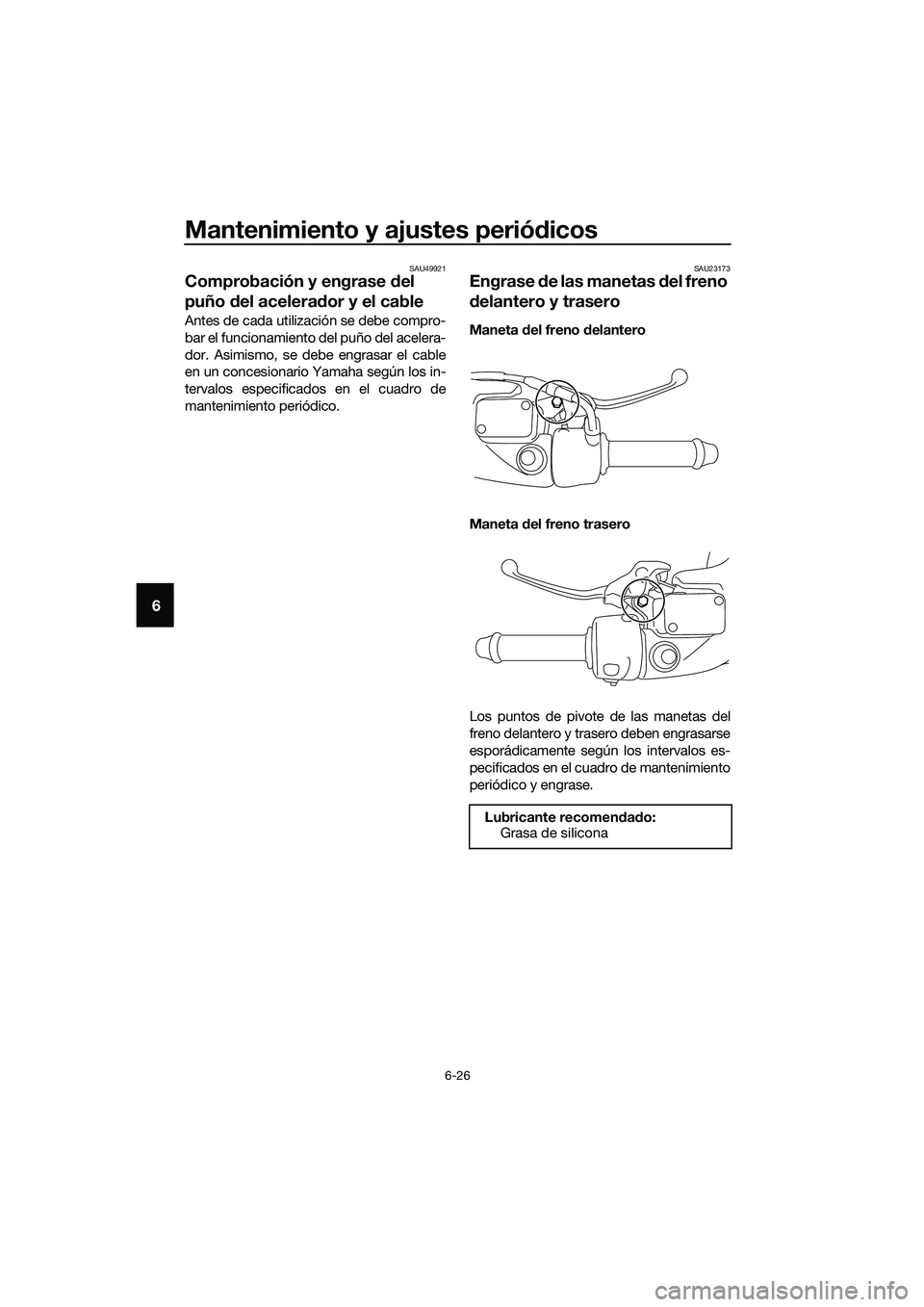

Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
SAU23173
Engrase de las manetas del freno
delantero y trasero
Maneta del freno delantero
Maneta del freno trasero
Los puntos de pivote de las manetas del
freno delantero y trasero deben engrasarse
esporádicamente según los intervalos es-
pecificados en el cuadro de mantenimiento
periódico y engrase.
Lubricante recomendado:
Grasa de silicona
UBR7S0S0.book Page 26 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-27
6
SAU23215

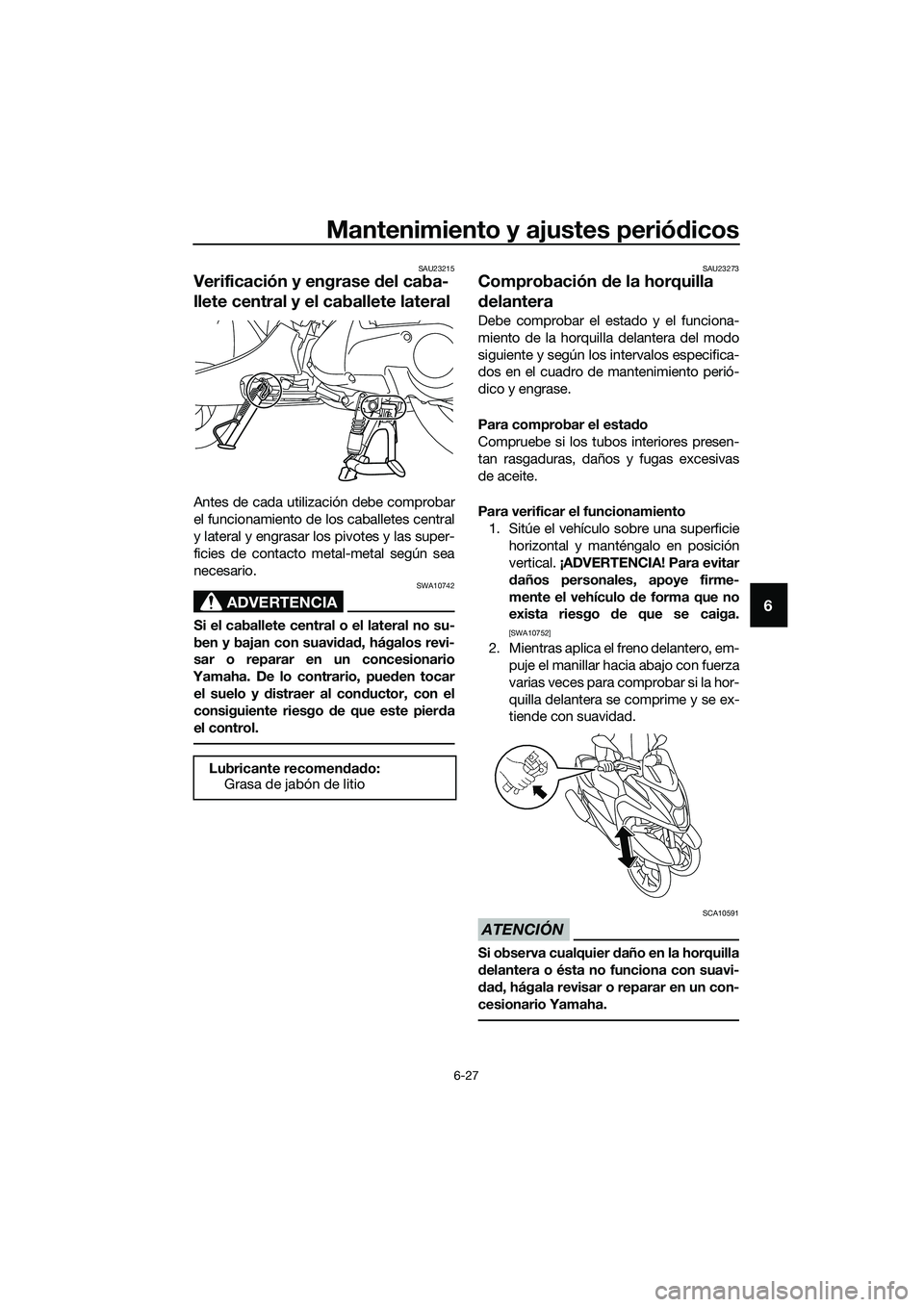

Verificación y engrase del caba-
llete central y el caballete lateral
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA
SWA10742
Si el caballete central o el lateral no su-
ben y bajan con suavidad, hágalos revi-
sar o reparar en un concesionario
Yamaha. De lo contrario, pueden tocar
el suelo y distraer al conductor, con el
consiguiente riesgo de que este pierda
el control.
SAU23273
Comprobación de la horquilla
delantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas
de aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-
cesionario Yamaha.
Lubricante recomendado:
Grasa de jabón de litio
UBR7S0S0.book Page 27 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-28
6
SAU45512

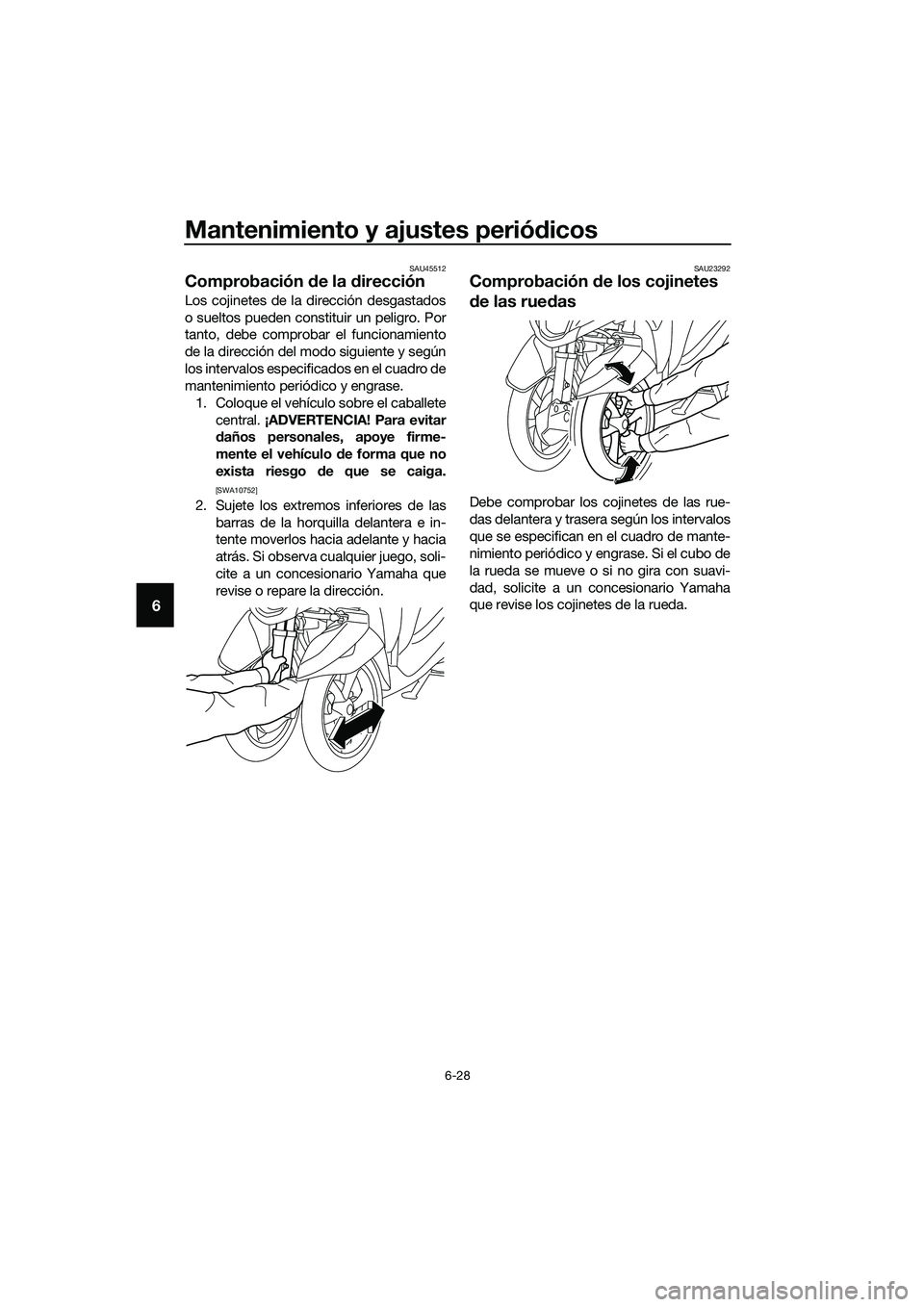

Comprobación de la dirección
Los cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque el vehículo sobre el caballete
central. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10752]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23292
Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
UBR7S0S0.book Page 28 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-29
6
SAU61420

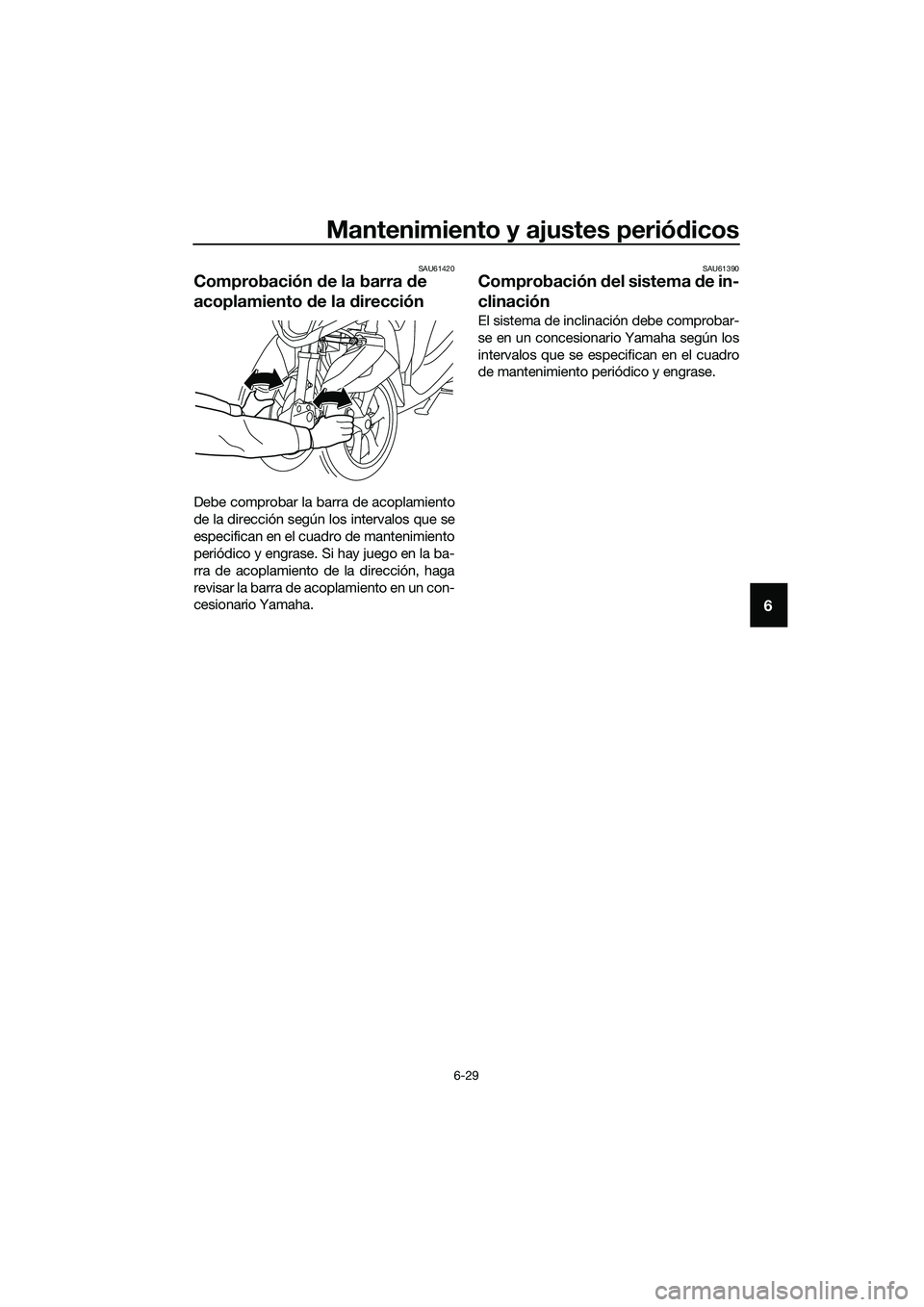

Comprobación de la barra de
acoplamiento de la dirección
Debe comprobar la barra de acoplamiento
de la dirección según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase. Si hay juego en la ba-
rra de acoplamiento de la dirección, haga
revisar la barra de acoplamiento en un con-
cesionario Yamaha.
SAU61390
Comprobación del sistema de in-
clinación
El sistema de inclinación debe comprobar-
se en un concesionario Yamaha según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
UBR7S0S0.book Page 29 Tuesday, October 25, 2016 3:09 PM

Mantenimiento y ajustes periódicos
6-30
6
SAU60691
Batería
La batería se encuentra detrás del panel A.
(Véase la página 6-8).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
zEl electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.
zLas baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
zMANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
debe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes de
desconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
desactivado y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
3. Batería
1
3
2
UBR7S0S0.book Page 30 Tuesday, October 25, 2016 3:09 PM
