2017 TOYOTA YARIS HATCHBACK display

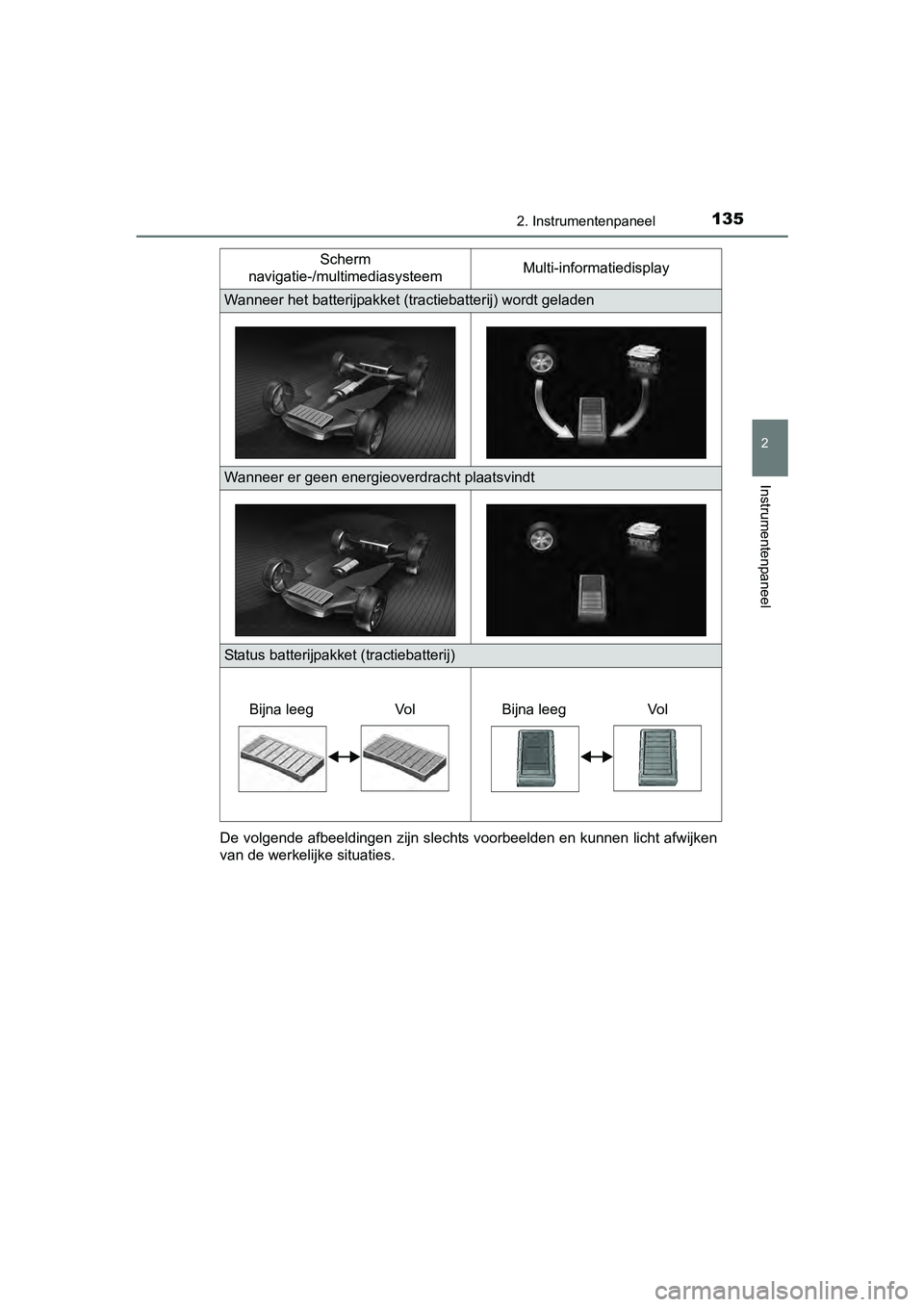

1352. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66EDe volgende afbeeldingen zijn slechts voorbeelden en kunnen lic
ht afwijken
van de werkelijke situaties.
Wanneer het batterijpakket (tractiebatterij) wordt geladen
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)
Scherm
navigatie-/multimediasysteem Multi-informatiedisplay
Bijna leeg
VolBijna leegVol
YARIS_HV_OM_Europe_OM52J66E.book Page 135 Tuesday, November 14, 2017 5:07 PM

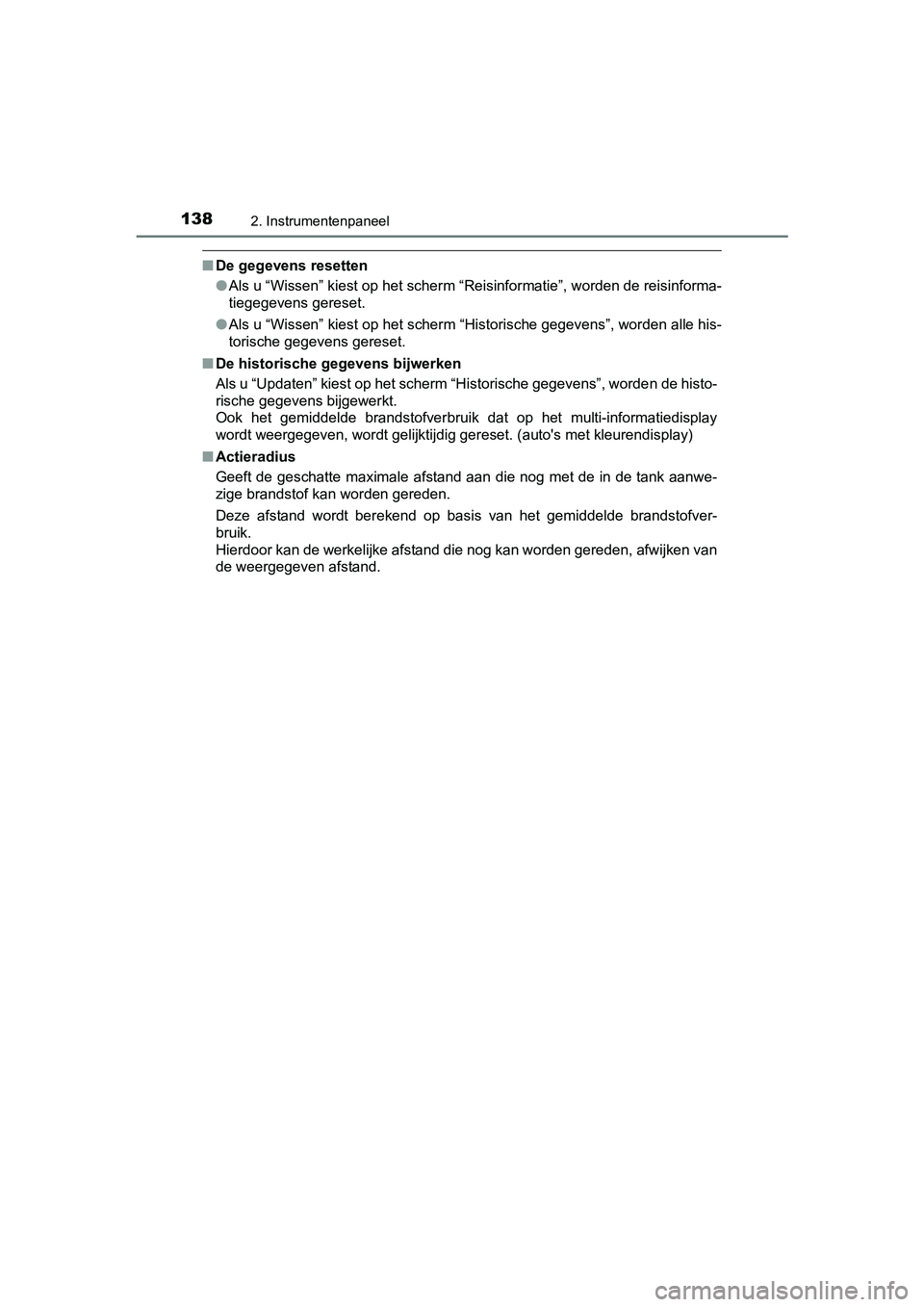

1382. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J66E
■De gegevens resetten
●Als u “Wissen” kiest op het scher m “Reisinformatie”, worden de reisinforma-
tiegegevens gereset.
● Als u “Wissen” kiest op het scherm “Historische gegevens”, word en alle his-
torische gegevens gereset.
■ De historische gegevens bijwerken
Als u “Updaten” kiest op het scherm “Historische gegevens”, wor den de histo-
rische gegevens bijgewerkt.
Ook het gemiddelde brandstofverbruik dat op het multi-informatiedisplay
wordt weergegeven, wordt gelijktijdig gereset. (auto's met kleu rendisplay)
■ Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de ta nk aanwe-
zige brandstof kan worden gereden.
Deze afstand wordt berekend op basis van het gemiddelde brandst ofver-
bruik.
Hierdoor kan de werkelijke afstand die nog kan worden gereden, afwijken van
de weergegeven afstand.
YARIS_HV_OM_Europe_OM52J66E.book Page 138 Tuesday, November 14, 2017 5:07 PM

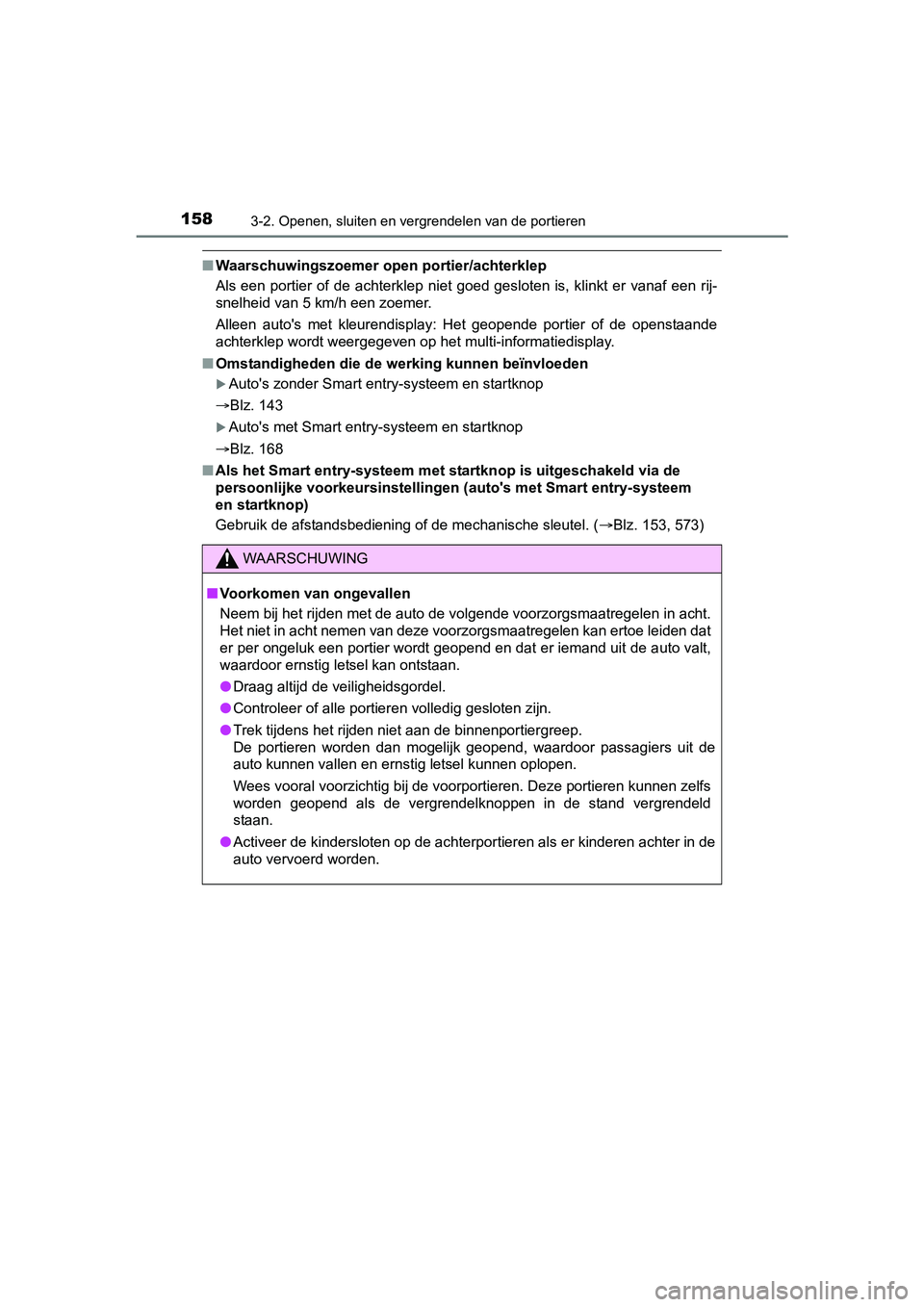

1583-2. Openen, sluiten en vergrendelen van de portieren
YARIS_HV_OM_Europe_OM52J66E
■Waarschuwingszoemer ope n portier/achterklep
Als een portier of de achterklep niet goed gesloten is, klinkt er vanaf een rij-
snelheid van 5 km/h een zoemer.
Alleen auto's met kleurendisplay: Het geopende portier of de op enstaande
achterklep wordt weergegeven op het multi-informatiedisplay.
■ Omstandigheden die de werking kunnen beïnvloeden
Auto's zonder Smart entry-systeem en startknop
Blz. 143
Auto's met Smart entry-systeem en startknop
Blz. 168
■ Als het Smart entry-systeem met startknop is uitgeschakeld via de
persoonlijke voorkeursinstelling en (auto's met Smart entry-systeem
en startknop)
Gebruik de afstandsbediening of de mechanische sleutel. ( Blz. 153, 573)
WAARSCHUWING
■Voorkomen van ongevallen
Neem bij het rijden met de auto de volgende voorzorgsmaatregele n in acht.
Het niet in acht nemen van deze voorzorgsmaatregelen kan ertoe leiden dat
er per ongeluk een portier wordt geopend en dat er iemand uit d e auto valt,
waardoor ernstig letsel kan ontstaan.
● Draag altijd de veiligheidsgordel.
● Controleer of alle portieren volledig gesloten zijn.
● Trek tijdens het rijden niet aan de binnenportiergreep.
De portieren worden dan mogelijk geopend, waardoor passagiers u it de
auto kunnen vallen en ernstig letsel kunnen oplopen.
Wees vooral voorzichtig bij de voorportieren. Deze portieren kunnen zelfs
worden geopend als de vergrendelknoppen in de stand vergrendeld
staan.
● Activeer de kindersloten op de achterportieren als er kinderen achter in de
auto vervoerd worden.
YARIS_HV_OM_Europe_OM52J66E.book Page 158 Tuesday, November 14, 2017 5:07 PM

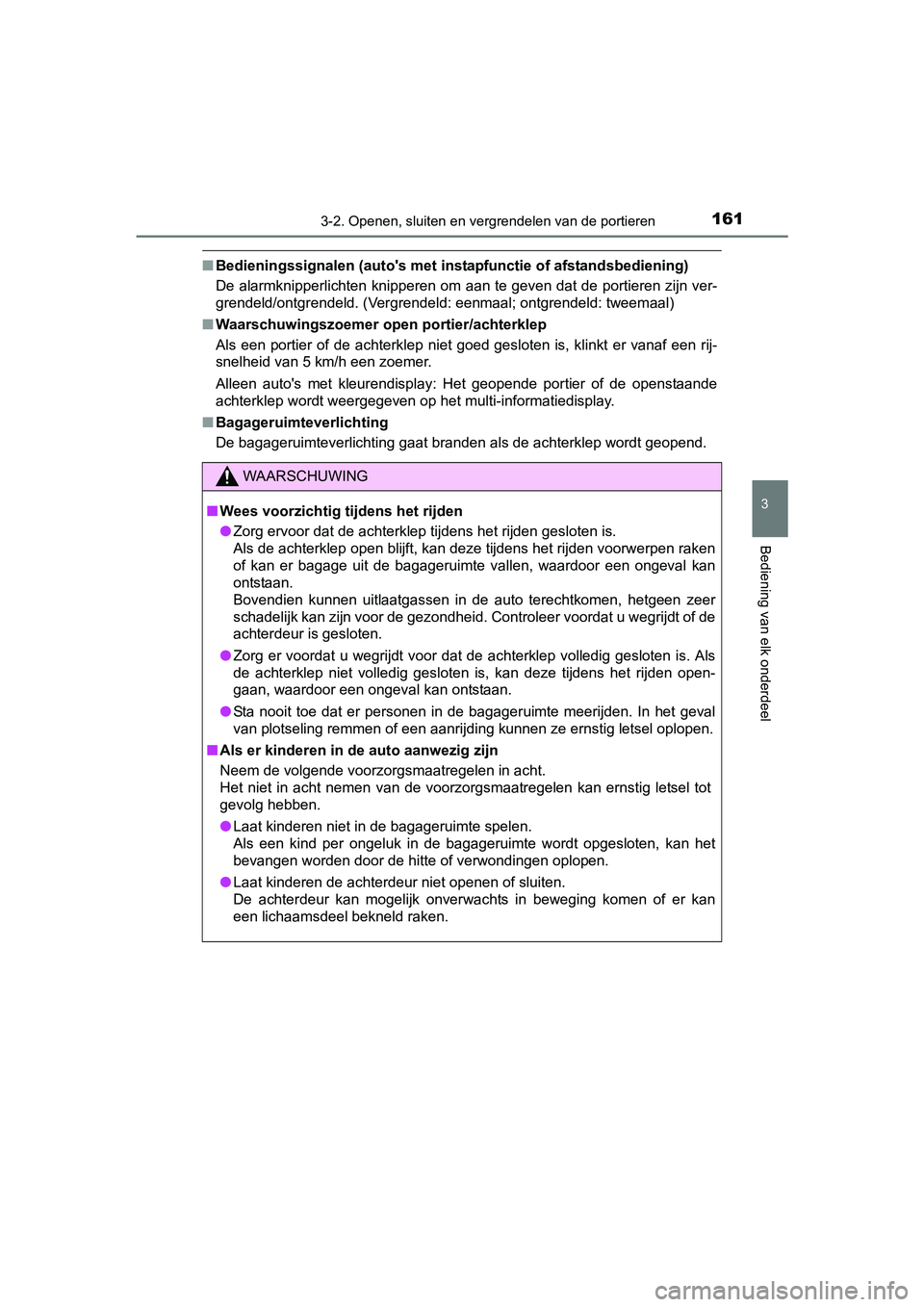

1613-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
YARIS_HV_OM_Europe_OM52J66E
■Bedieningssignalen (auto's met i nstapfunctie of afstandsbediening)
De alarmknipperlichten knipperen om aan te geven dat de portier en zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweem aal)
■ Waarschuwingszoemer ope n portier/achterklep
Als een portier of de achterklep niet goed gesloten is, klinkt er vanaf een rij-
snelheid van 5 km/h een zoemer.
Alleen auto's met kleurendisplay: Het geopende portier of de op enstaande
achterklep wordt weergegeven op het multi-informatiedisplay.
■ Bagageruimteverlichting
De bagageruimteverlichting gaat branden als de achterklep wordt geopend.
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
● Zorg ervoor dat de achterklep tijdens het rijden gesloten is.
Als de achterklep open blijft, kan deze tijdens het rijden voor werpen raken
of kan er bagage uit de bagageruimte vallen, waardoor een ongev al kan
ontstaan.
Bovendien kunnen uitlaatgassen in de auto terechtkomen, hetgeen zeer
schadelijk kan zijn voor de gezondheid. Controleer voordat u wegrijdt of de
achterdeur is gesloten.
● Zorg er voordat u wegrijdt voor dat de achterklep volledig gesl oten is. Als
de achterklep niet volledig gesloten is, kan deze tijdens het r ijden open-
gaan, waardoor een ongeval kan ontstaan.
● Sta nooit toe dat er personen in de bagageruimte meerijden. In het geval
van plotseling remmen of een aanrijding kunnen ze ernstig letse l oplopen.
■ Als er kinderen in de auto aanwezig zijn
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Laat kinderen niet in de bagageruimte spelen.
Als een kind per ongeluk in de bagageruimte wordt opgesloten, k an het
bevangen worden door de hitte of verwondingen oplopen.
● Laat kinderen de achterdeur niet openen of sluiten.
De achterdeur kan mogelijk onverwachts in beweging komen of er kan
een lichaamsdeel bekneld raken.
YARIS_HV_OM_Europe_OM52J66E.book Page 161 Tuesday, November 14, 2017 5:07 PM

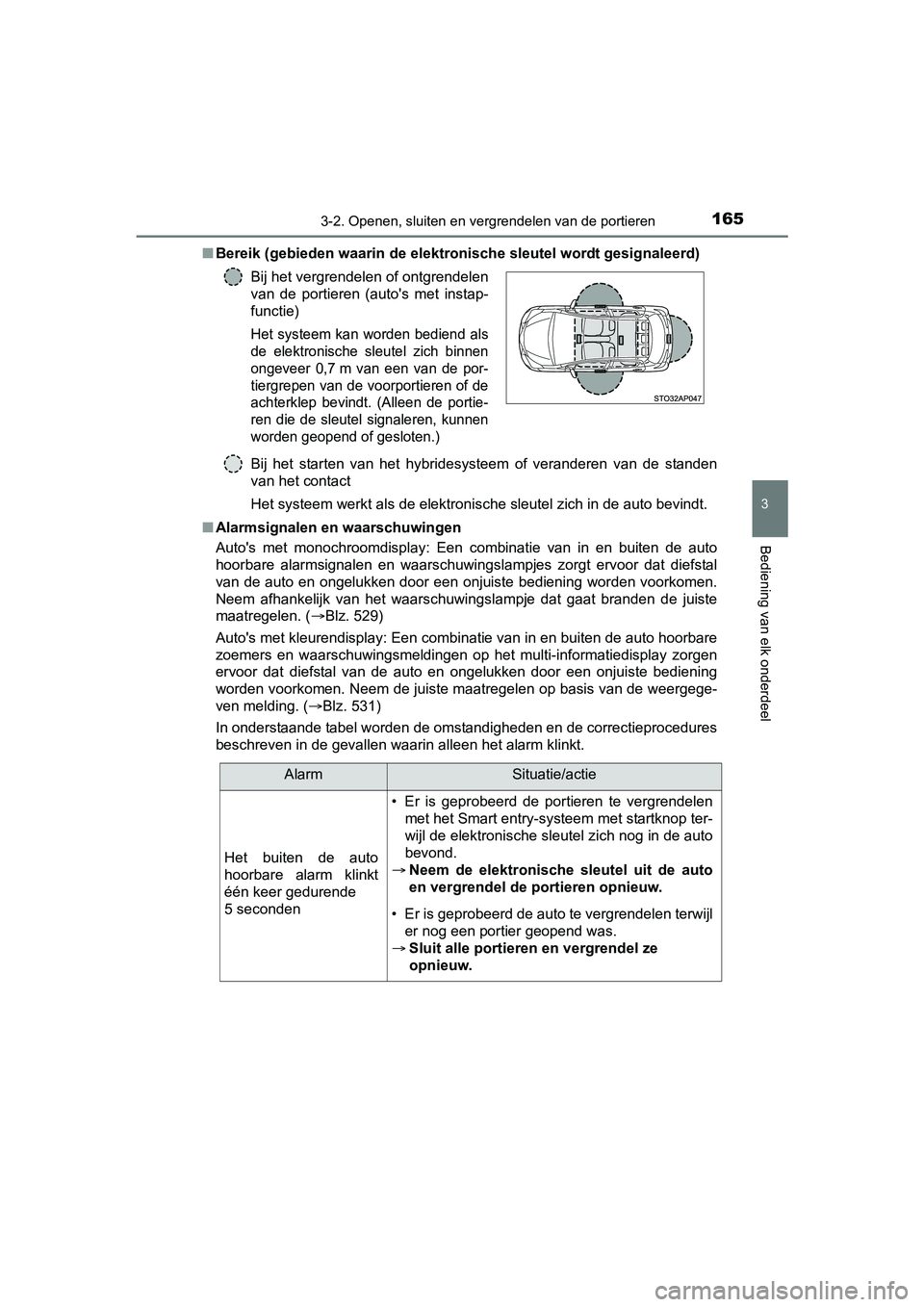

1653-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
YARIS_HV_OM_Europe_OM52J66E■
Bereik (gebieden waarin de elektronische sleutel wordt gesignal eerd)
Bij het starten van het hybridesysteem of veranderen van de sta nden
van het contact
Het systeem werkt als de elektronische sleutel zich in de auto bevindt.
■ Alarmsignalen en waarschuwingen
Auto's met monochroomdisplay: Een combinatie van in en buiten d e auto
hoorbare alarmsignalen en waarschuwingslampjes zorgt ervoor dat diefstal
van de auto en ongelukken door een onjuiste bediening worden voorkomen.
Neem afhankelijk van het waarschuwingslampje dat gaat branden d e juiste
maatregelen. ( Blz. 529)
Auto's met kleurendisplay: Een combinatie van in en buiten de a uto hoorbare
zoemers en waarschuwingsmeldingen op het multi-informatiedispla y zorgen
ervoor dat diefstal van de auto en ongelukken door een onjuiste bediening
worden voorkomen. Neem de juiste maatregelen op basis van de we ergege-
ven melding. ( Blz. 531)
In onderstaande tabel worden de omstandigheden en de correctiep rocedures
beschreven in de gevallen waarin alleen het alarm klinkt. Bij het vergrendelen of ontgrendelen
van de portieren (auto's met instap-
functie)
Het systeem kan worden bediend als
de elektronische sleutel zich binnen
ongeveer 0,7 m van een van de por-
tiergrepen van de voorportieren of de
achterklep bevindt. (Alleen de portie-
ren die de sleutel signaleren, kunnen
worden geopend of gesloten.)
AlarmSituatie/actie
Het buiten de auto
hoorbare alarm klinkt
één keer gedurende
5 seconden
• Er is geprobeerd de portieren te vergrendelen
met het Smart entry-systeem met startknop ter-
wijl de elektronische sleutel zich nog in de auto
bevond.
 Neem de elektronische sleutel uit de auto
en vergrendel de portieren opnieuw.
• Er is geprobeerd de auto te vergrendelen terwijl
er nog een portier geopend was.
 Sluit alle portieren en vergrendel ze
opnieuw.
YARIS_HV_OM_Europe_OM52J66E.book Page 165 Tuesday, November 14, 2017 5:07 PM

1663-2. Openen, sluiten en vergrendelen van de portieren
YARIS_HV_OM_Europe_OM52J66E
*: Auto's met monochroomdisplay
■ Wanneer het controlelampje Smar t entry-systeem met startknop geel
knippert (auto's met monochroo mdisplay) of de melding “Check en try &
start system.” (Controleer Smart entry-systeem met startknop) op het
multi-informatiedisplay wordt w eergegeven (auto's met kleurendi splay)
Er is mogelijk een storing in het systeem aanwezig. Laat de aut o onmiddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Het alarm in de auto
klinkt 1 keer en het bui-
ten de auto hoorbare
alarm klinkt 1 keer
gedurende 5 seconden
Er is geprobeerd een van de voorportieren te ver-
grendelen door een portier te openen en de ver-
grendelknop aan de binnenzijde in de
vergrendelstand te zetten, en het portier vervol-
gens te sluiten door aan de buitenportiergreep te
trekken terwijl de elektronische sleutel zich nog
steeds in de auto bevond.
 Neem de elektronische sleutel uit de auto
en vergrendel de portieren opnieuw.
Het alarm in de auto
klinkt 1 keer en het bui-
ten de auto hoorbare
alarm klinkt 1 keer
gedurende 5 seconden
(bij sommige uitvoerin-
gen)Er is geprobeerd de portieren te vergrendelen
zonder gebruik van het Smart entry-systeem met
startknop terwijl de elektronische sleutel zich nog
in de auto bevond.
Neem de elektronische sleutel uit de auto
en vergrendel de portieren opnieuw.
Het alarm in de auto
klinkt continu
Het contact werd in stand ACC gezet terwijl het
bestuurdersportier was geopend (of het bestuur-
dersportier werd geopend terwijl het contact in
stand ACC stond).
Zet het contact UIT en sluit het bestuur-
dersportier.
Het alarm in de auto
klinkt continu
*
Het bestuurdersportier werd geopend terwijl de
selectiehendel in een andere stand dan P stond
zonder dat het contact UIT werd gezet.
Zet de selectiehendel in stand P.
AlarmSituatie/actie
YARIS_HV_OM_Europe_OM52J66E.book Page 166 Tuesday, November 14, 2017 5:07 PM

1703-2. Openen, sluiten en vergrendelen van de portieren
YARIS_HV_OM_Europe_OM52J66E●
Wanneer de vergrendelactie is uitgevoerd met de vergrendelsensor, worden
maximaal tweemaal achter elkaar identificatiesignalen getoond. Vervolgens
worden geen identificatiesignalen gegeven.
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden v ergrendeld
en ontgrendeld. Volg in dat geval de correctieprocedure hierond er bij het
wassen van de auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
● Auto's met monochroomdisplay: Als de elektronische sleutel zich in de auto
bevindt en een portiergreep tijdens het wassen van de auto nat wordt, klinkt
er buiten de auto een zoemer. Vergrendel alle portieren om het alarm uit te
schakelen.
● Auto's met kleurendisplay: Als de elektronische sleutel zich in de auto
bevindt en een portiergreep wordt nat tijdens het wassen van de auto, wordt
er mogelijk een melding weergegeven op het multi-informatiedisp lay en
klinkt er een zoemer buiten de auto. Vergrendel alle portieren om het alarm
uit te schakelen.
● De vergrendelsensor werkt mogelijk niet goed wanneer deze in co ntact
komt met ijs, sneeuw, modder, enz. Maak de vergrendelsensor sch oon en
probeer deze nogmaals te bedienen.
● Het plotseling bedienen van de handgreep of het bedienen van de hand-
greep direct nadat u het effectieve bereik bent binnengestapt, kan ontgren-
deling van de portieren belemmeren. Raak de ontgrendelsensor va n het
portier aan en controleer of de portieren worden ontgrendeld vo ordat u
opnieuw aan de portiergreep trekt.
● Als er zich een andere elektronische sleutel binnen het detecti egebied
bevindt, is de reactietijd voor het ontgrendelen van de portier en nadat een
portiergreep is vastgepakt, mogelijk langer.
■ Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto te voorkomen, de elektronische sleutel niet
binnen een afstand van 2 meter van de auto.
● Het Smart entry-systeem met startknop kan vooraf worden uitgesc hakeld.
( Blz. 603)
YARIS_HV_OM_Europe_OM52J66E.book Page 170 Tuesday, November 14, 2017 5:07 PM

2204-2. Rijprocedures
YARIS_HV_OM_Europe_OM52J66E

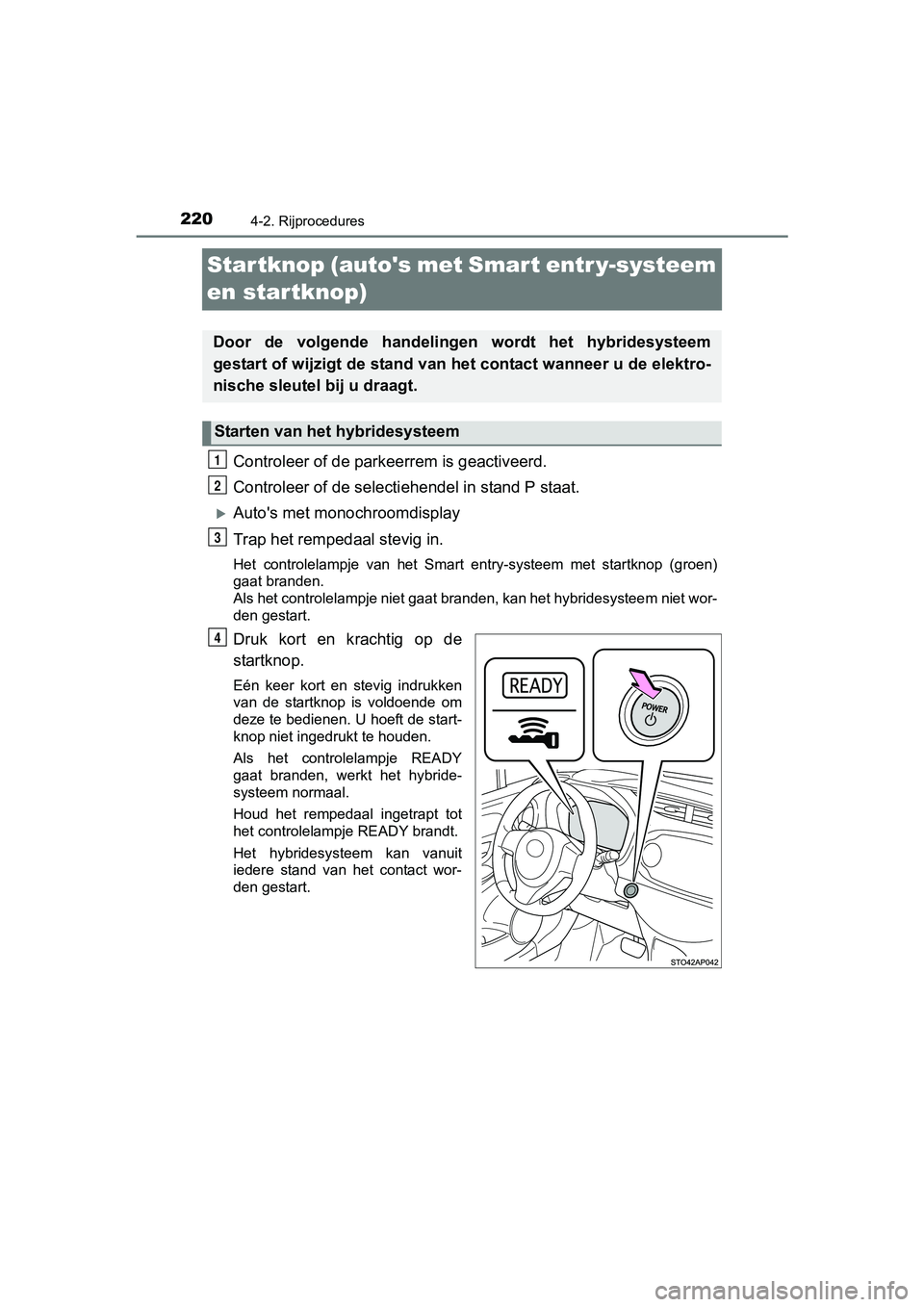

Startknop (auto's met Smart entr y-systeem
en startknop)
Controleer of de parkeerrem is geactiveerd.
Controleer of de selectiehendel in stand P staat.
Auto's met monochroomdisplay
Trap het rempedaal stevig in.
Het controlelampje van het Smart entry-systeem met startknop (g roen)
gaat branden.
Als het controlelampje niet gaat branden, kan het hybridesystee m niet wor-
den gestart.
Druk kort en krachtig op de
startknop.
Eén keer kort en stevig indrukken
van de startknop is voldoende om
deze te bedienen. U hoeft de start-
knop niet ingedrukt te houden.
Als het controlelampje READY
gaat branden, werkt het hybride-
systeem normaal.
Houd het rempedaal ingetrapt tot
het controlelampje READY brandt.
Het hybridesysteem kan vanuit
iedere stand van het contact wor-
den gestart.
Door de volgende handelinge n wordt het hybridesysteem
gestart of wijzigt de stand van het contact wanneer u de elektr o-
nische sleutel bij u draagt.
Starten van het hybridesysteem
1
2
3
4
YARIS_HV_OM_Europe_OM52J66E.book Page 220 Tuesday, November 14, 2017 5:07 PM
