2017 TOYOTA YARIS HATCHBACK display

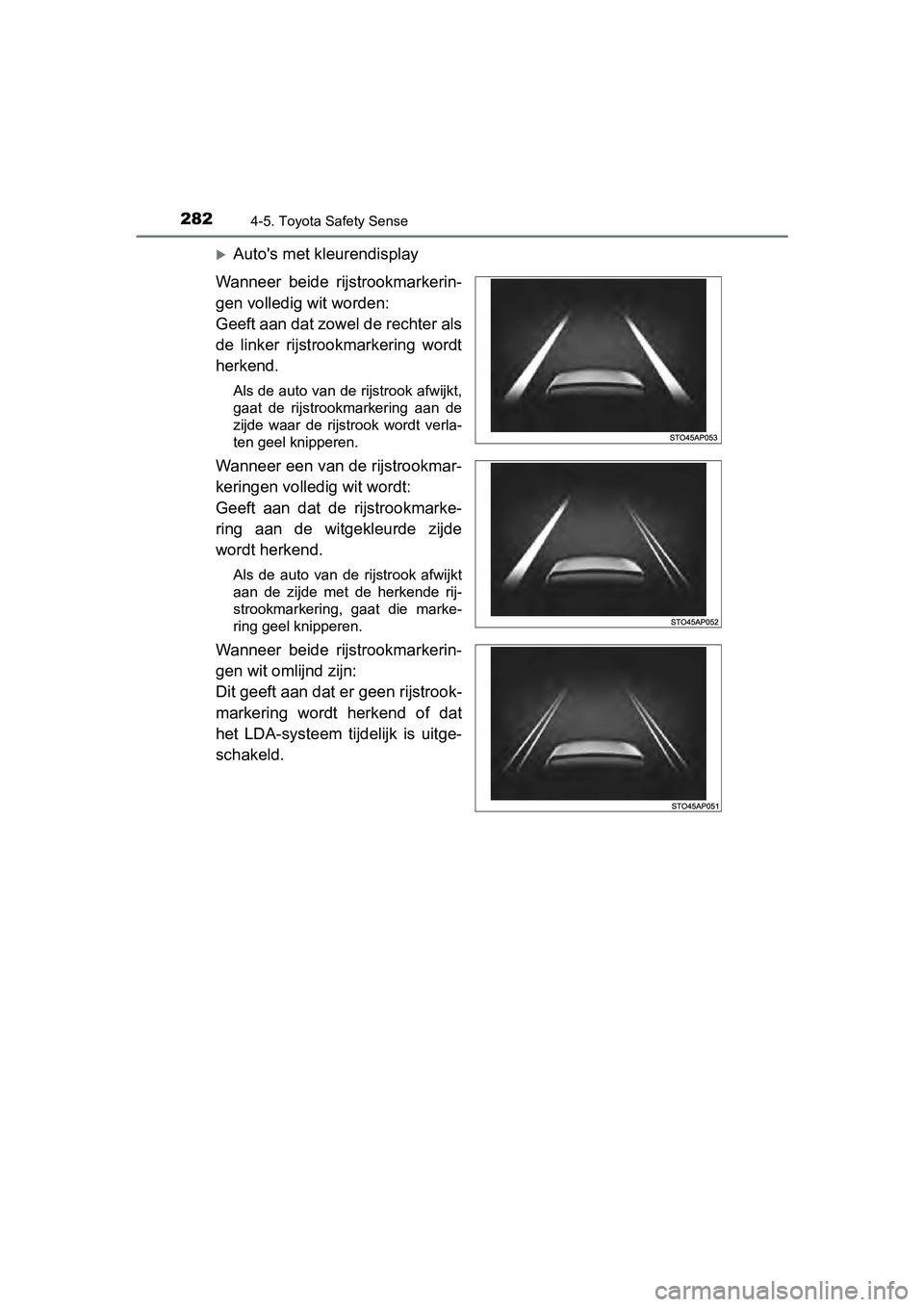

2824-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E
Auto's met kleurendisplay
Wanneer beide rijstrookmarkerin-
gen volledig wit worden:
Geeft aan dat zowel de rechter als
de linker rijstrookmarkering wordt
herkend.
Als de auto van de rijstrook afwijkt,
gaat de rijstrookmarkering aan de
zijde waar de rijstrook wordt verla-
ten geel knipperen.
Wanneer een van de rijstrookmar-
keringen volledig wit wordt:
Geeft aan dat de rijstrookmarke-
ring aan de witgekleurde zijde
wordt herkend.
Als de auto van de rijstrook afwijkt
aan de zijde met de herkende rij-
strookmarkering, gaat die marke-
ring geel knipperen.
Wanneer beide rijstrookmarkerin-
gen wit omlijnd zijn:
Dit geeft aan dat er geen rijstrook-
markering wordt herkend of dat
het LDA-systeem tijdelijk is uitge-
schakeld.
YARIS_HV_OM_Europe_OM52J66E.book Page 282 Tuesday, November 14, 2017 5:07 PM

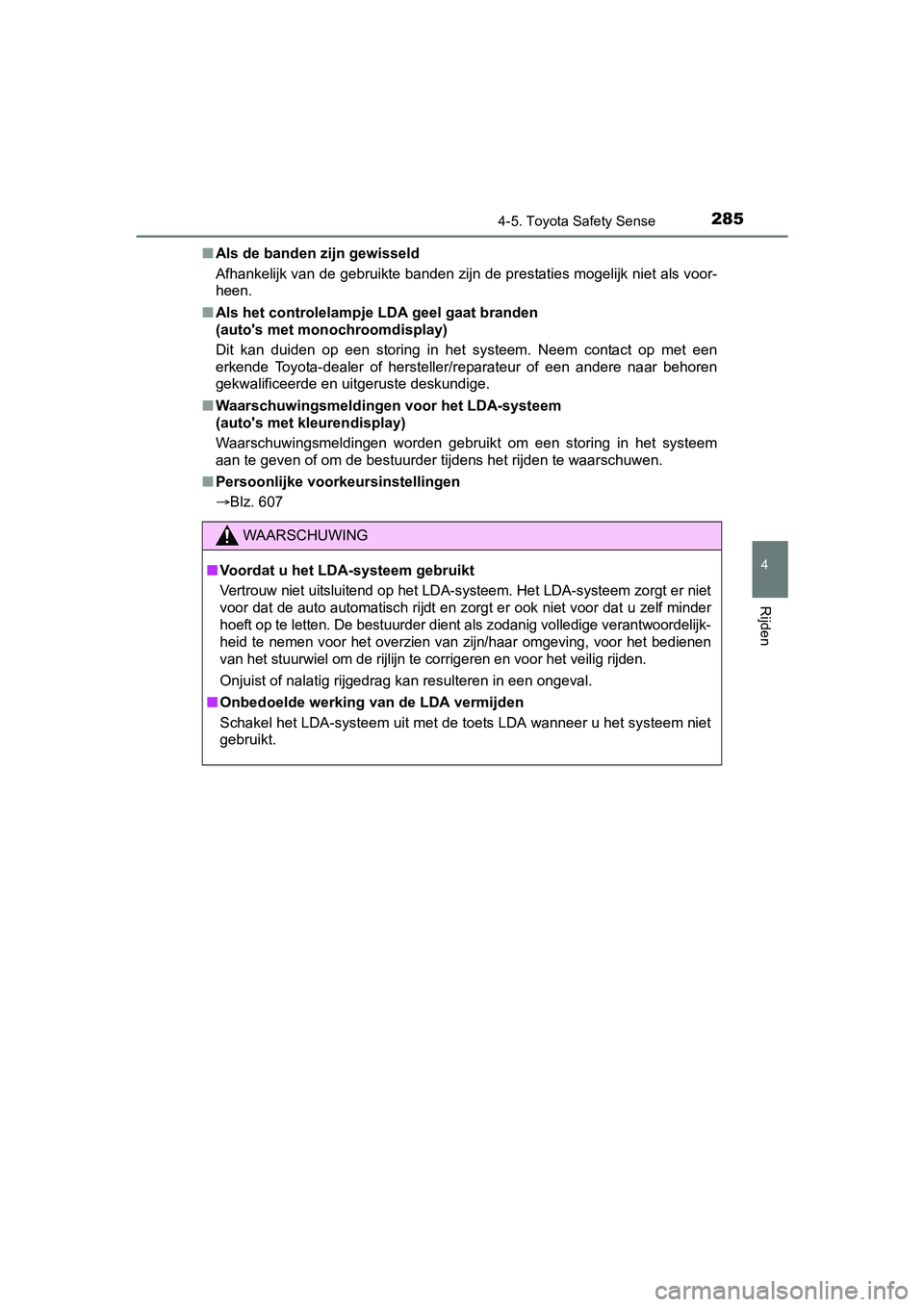

2854-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E■
Als de banden zijn gewisseld
Afhankelijk van de gebruikte banden zijn de prestaties mogelijk niet als voor-
heen.
■ Als het controlelampje LDA geel gaat branden
(auto's met monochroomdisplay)
Dit kan duiden op een storing in het systeem. Neem contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Waarschuwingsmeldingen voor het LDA-systeem
(auto's met kleurendisplay)
Waarschuwingsmeldingen worden gebruikt om een storing in het sy steem
aan te geven of om de bestuurder tijdens het rijden te waarschu wen.
■ Persoonlijke voorkeursinstellingen
Blz. 607
WAARSCHUWING
■Voordat u het LDA-systeem gebruikt
Vertrouw niet uitsluitend op het LDA-systeem. Het LDA-systeem z orgt er niet
voor dat de auto automatisch rijdt en zorgt er ook niet voor da t u zelf minder
hoeft op te letten. De bestuurder dient als zodanig volledige v erantwoordelijk-
heid te nemen voor het overzien van zijn/haar omgeving, voor he t bedienen
van het stuurwiel om de rijlijn te corrigeren en voor het veili g rijden.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
■ Onbedoelde werking van de LDA vermijden
Schakel het LDA-systeem uit met de toets LDA wanneer u het systeem niet
gebruikt.
YARIS_HV_OM_Europe_OM52J66E.book Page 285 Tuesday, November 14, 2017 5:07 PM

2914-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E●
In de volgende omstandigheden is het mogelijk dat het systeem d e helder-
heid van het omgevingslicht niet correct detecteert, waardoor h et grootlicht
kan gaan knipperen of voetgangers worden blootgesteld aan het g rootlicht.
Het is daarom raadzaam om het grootlicht handmatig in en uit te schakelen
in plaats van blindelings te vertrouwen op het Automatic High B eam-sys-
teem.
• Bij slecht weer (regen, sneeuw, mist, zandstormen, enz.)
• Het zicht door de voorruit wordt belemmerd door damp, wasem, i js, vuil, enz.
• De voorruit is gebarsten of beschadigd.
• De sensor voor is vervormd of vuil.
• De temperatuur van de sensor voor is extreem hoog.
• De helderheid van het omgevingslicht komt overeen met die van koplam-
pen, achterlichten of mistlampen.
• Tegenliggers hebben de koplampen of voorliggers hebben de acht erlich-
ten niet ingeschakeld of de lampen zijn vuil, hebben een andere kleur of
zijn niet correct afgesteld.
• In gebieden waar lichte en donkere stukken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stijgende en dalende wegen wordt
gereden, of over wegen met een slecht of oneffen wegdek (zoals klinker-
wegen, zandwegen, enz.).
• Als geregeld en herhaaldelijk over bochtige wegen wordt gerede n.
• Er bevindt zich een sterk spiegelend voorwerp, zoals een spieg el, voor
de auto.
• De achterzijde van een voorligger is sterk spiegelend, zoals een contai-
ner op een truck.
• De koplampen van de auto zijn beschadigd of vuil.
• De auto helt naar één kant over door bijvoorbeeld een lekke ba nd of ligt
aan de achterzijde lager doordat een aanhangwagen is aangekoppe ld.
• De bestuurder meent dat andere bestuurders of voetgangers last hebben
van het grootlicht.
■ Als het controlelampje van het Automatic High Beam-systeem geel gaat
branden (auto's met monochroomdisplay)
Dit kan duiden op een storing in het systeem. Neem contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als “Headlight system malfunction .Visit your dealer.” (Storing in kop-
lampsysteem. Ga naar uw dealer.) op het multi-informatiedisplay wordt
weergegeven (auto's met kleurendisplay)
Er is mogelijk een storing in het systeem aanwezig. Laat de aut o nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52J66E.book Page 291 Tuesday, November 14, 2017 5:07 PM

293
4
4-5. Toyota Safety Sense
Rijden
YARIS_HV_OM_Europe_OM52J66E
RSA (Road Sign Assist)
De RSA herkent bepaalde verkeersborden door gebruik te maken van
de sensor voor en voorziet de bestuurder via het multi-informat iedis-
play van informatie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschr eden, of
wanneer er bijvoorbeeld verboden acties ten opzichte van de her kende
verkeersborden worden uitgevoerd, wordt de bestuurder m.b.v. ee n
waarschuwingsdisplay en waarschuwingszoemer gewaarschuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
Sensor voor
: Indien aanwezig
Overzicht van de functie
YARIS_HV_OM_Europe_OM52J66E.book Page 293 Tuesday, November 14, 2017 5:07 PM

2944-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E
Nadat een verkeersbord door de sensor voor is herkend, wordt deze
op het multi-informatiedisplay weergegeven wanneer de auto het ver-
keersbord passeert.
● Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd, kunnen er maxi-
maal 3 verkeersborden worden
weergegeven. ( Blz. 125)
●
Wanneer andere informatie dan
van het ondersteunende sys-
teem wordt geselecteerd, wordt
een verkeersbord met de snel-
heidslimiet of een verkeersbord
voor einde van alle verboden
weergegeven. (
Blz. 125)
Er wordt geen verkeersbord voor
een inhaalverbod of met de snel-
heidslimiet met een aanvullend
teken weergegeven. Als er echter
andere verkeersborden dan die
met de maximaal toegestane snel-
heid worden herkend, worden deze
trapsgewijs weergegeven onder
het verkeersbord met de maxi-
maal toegestane snelheid.
Weergave op het multi-informatiedisplay
YARIS_HV_OM_Europe_OM52J66E.book Page 294 Tuesday, November 14, 2017 5:07 PM

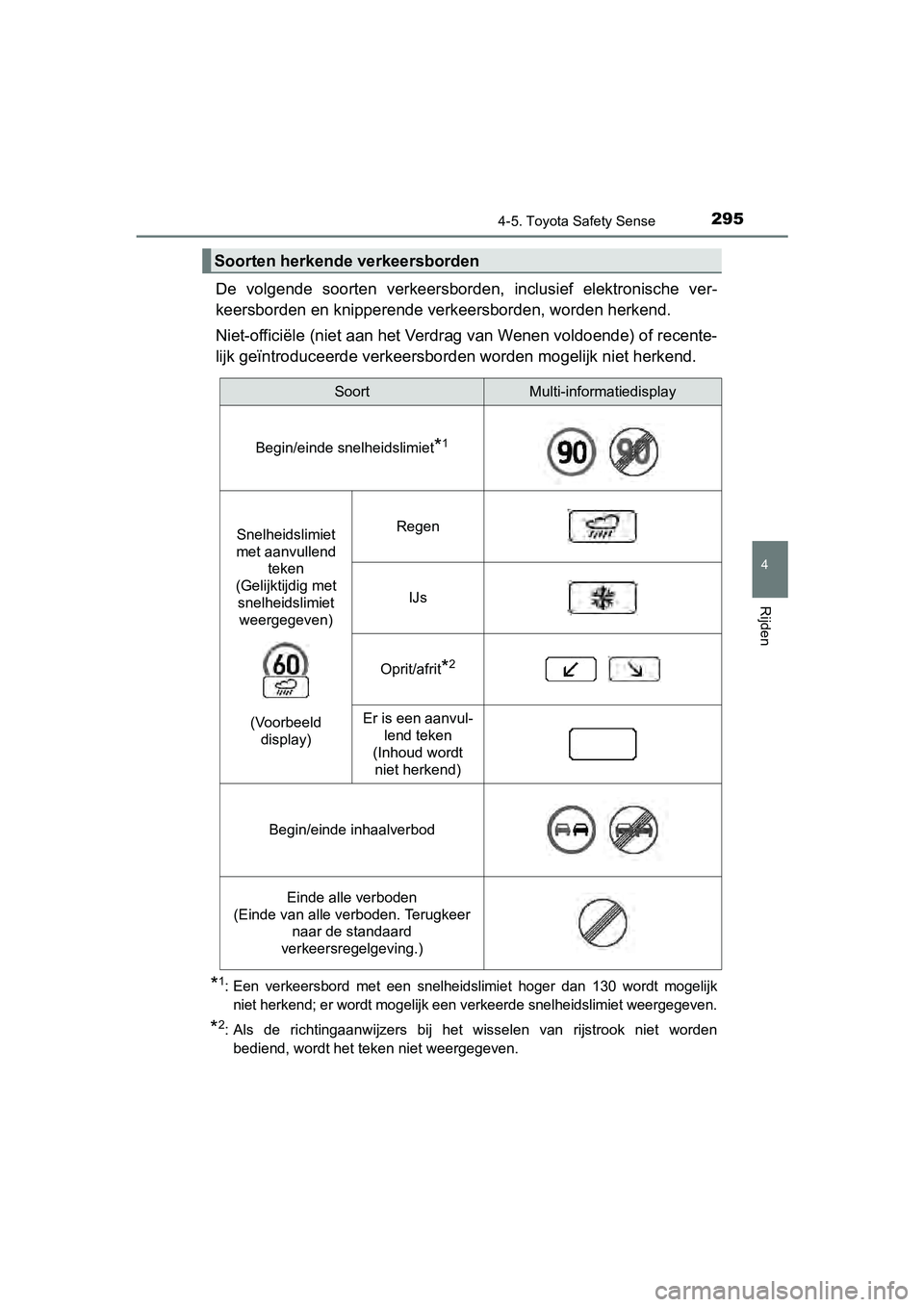

2954-5. Toyota Safety Sense
4
Rijden
YARIS_HV_OM_Europe_OM52J66E
De volgende soorten verkeersborden, inclusief elektronische ver-
keersborden en knipperende ve rkeersborden, worden herkend.
Niet-officiële (niet aan het Verdrag van Wenen voldoende) of re cente-
lijk geïntroduceerde ver keersborden worden mogelijk niet herkend.
*1: Een verkeersbord met een snelheidslimiet hoger dan 130 wordt mogelijk
niet herkend; er wordt mogelijk een verkeerde snelheidslimiet w eergegeven.
*2: Als de richtingaanwijzers bij het wisselen van rijstrook niet worden
bediend, wordt het teken niet weergegeven.
Soorten herkende verkeersborden
SoortMulti-informatiedisplay
Begin/einde snelheidslimiet*1
Snelheidslimiet
met aanvullend teken
(Gelijktijdig met
snelheidslimiet weergegeven)
(Voorbeeld display)Regen
IJs
Oprit/afrit*2
Er is een aanvul-
lend teken
(Inhoud wordt niet herkend)
Begin/einde inhaalverbod
Einde alle verboden
(Einde van alle verboden. Terugkeer naar de standaard
verkeersregelgeving.)
YARIS_HV_OM_Europe_OM52J66E.book Page 295 Tuesday, November 14, 2017 5:07 PM

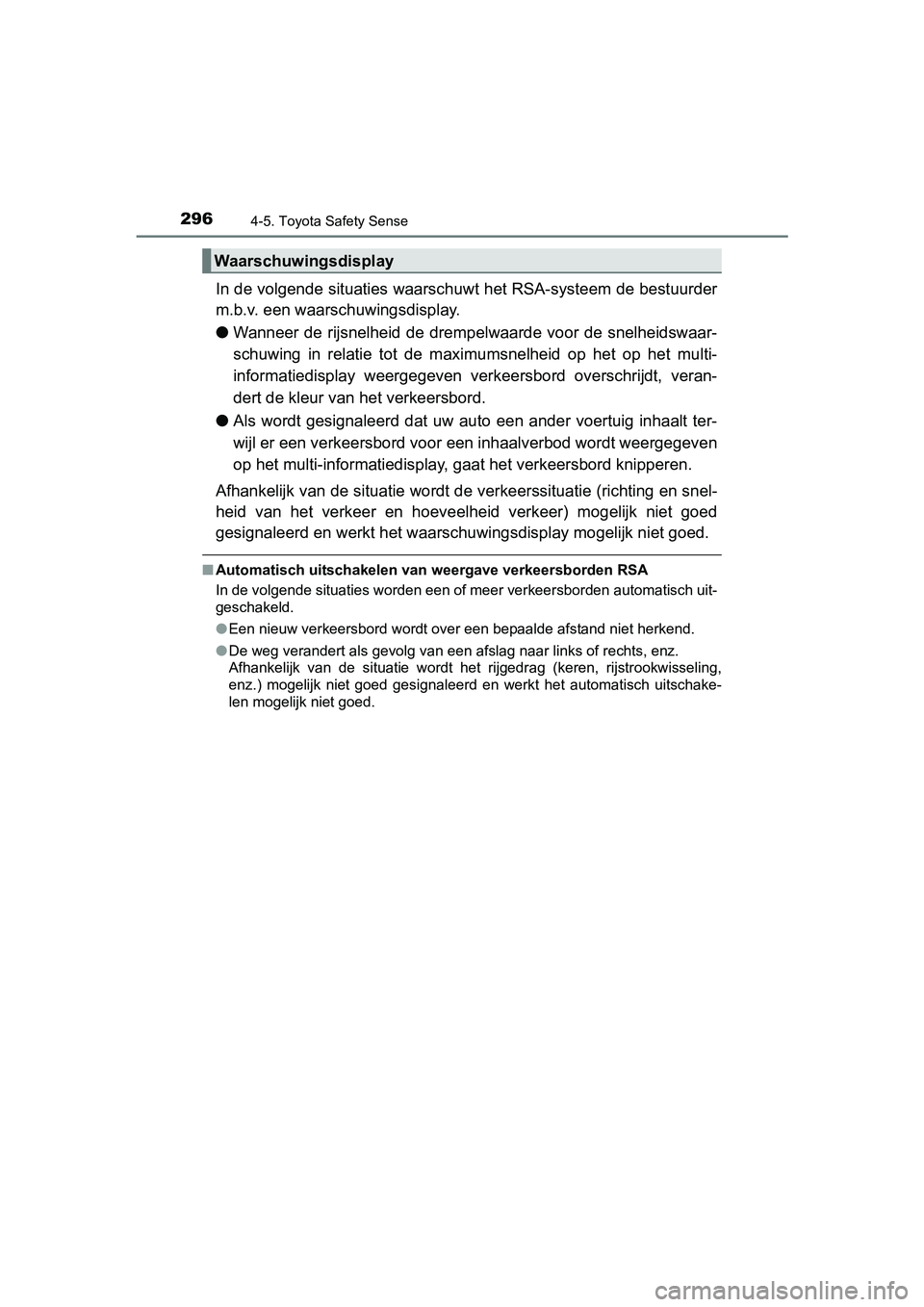

2964-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E
In de volgende situaties waarschuwt het RSA-systeem de bestuurder
m.b.v. een waarschuwingsdisplay.
● Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaar-
schuwing in relatie tot de maxi mumsnelheid op het op het multi-
informatiedisplay weergegeven verkeersbord overschrijdt, veran-
dert de kleur van het verkeersbord.
● Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt t er-
wijl er een verkeersbord voor een inhaalverbod wordt weergegeve n
op het multi-informatiedisplay, gaat het verkeersbord knipperen .
Afhankelijk van de situatie wordt de verkeerssituatie (richting en snel-
heid van het verkeer en hoeveelh eid verkeer) mogelijk niet goed
gesignaleerd en werkt het waarschuwingsdisplay mogelijk niet go ed.
■Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden auto matisch uit-
geschakeld.
● Een nieuw verkeersbord wordt over een bepaalde afstand niet herkend.
● De weg verandert als gevolg van een afslag naar links of rechts, enz.
Afhankelijk van de situatie wordt het rijgedrag (keren, rijstro okwisseling,
enz.) mogelijk niet goed gesignaleerd en werkt het automatisch uitschake-
len mogelijk niet goed.
Waarschuwingsdisplay
YARIS_HV_OM_Europe_OM52J66E.book Page 296 Tuesday, November 14, 2017 5:07 PM

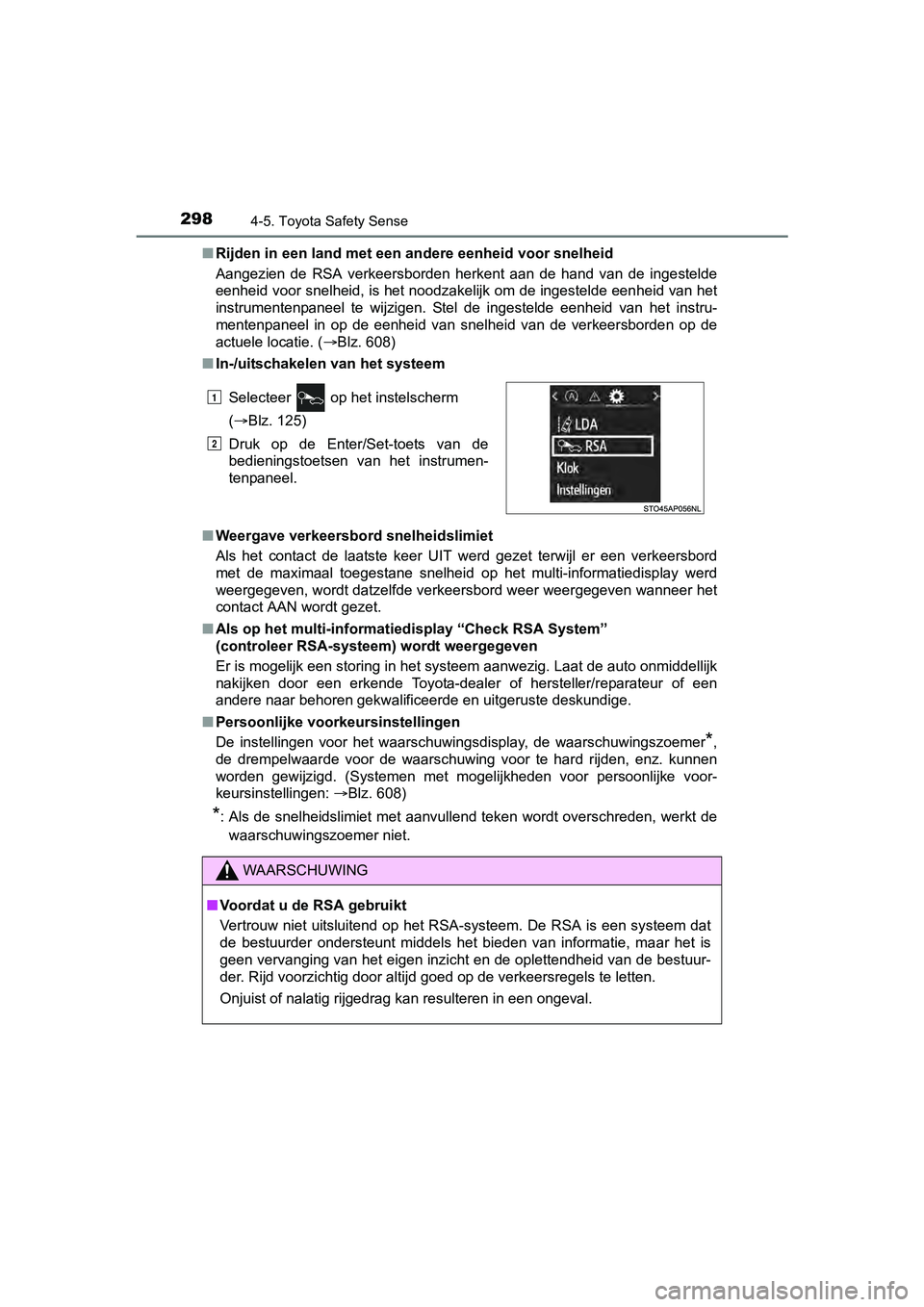

2984-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66E■
Rijden in een land met een andere eenheid voor snelheid
Aangezien de RSA verkeersborden herkent aan de hand van de inge stelde
eenheid voor snelheid, is het noodzakelijk om de ingestelde een heid van het
instrumentenpaneel te wijzigen. Stel de ingestelde eenheid van het instru-
mentenpaneel in op de eenheid van snelheid van de verkeersborde n op de
actuele locatie. ( Blz. 608)
■ In-/uitschakelen van het systeem
■ Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd gezet terwijl er een v erkeersbord
met de maximaal toegestane snelheid op het multi-informatiedisp lay werd
weergegeven, wordt datzelfde verkeersbord weer weergegeven wann eer het
contact AAN wordt gezet.
■ Als op het multi-informatiedisplay “Check RSA System”
(controleer RSA-systeem) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de aut o onmiddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Persoonlijke voorkeursinstellingen
De instellingen voor het waarschuw ingsdisplay, de waarschuwingszoemer
*,
de drempelwaarde voor de waarschu wing voor te hard rijden, enz. kunnen
worden gewijzigd. (Systemen met mogelijkheden voor persoonlijke voor-
keursinstellingen: Blz. 608)
*: Als de snelheidslimiet met aanvullend teken wordt overschreden, werkt de
waarschuwingszoemer niet. Selecteer op het instelscherm
(Blz. 125)
Druk op de Enter/Set-toets van de
bedieningstoetsen van het instrumen-
tenpaneel.
WAARSCHUWING
■ Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een sys teem dat
de bestuurder ondersteunt middels het bieden van informatie, ma ar het is
geen vervanging van het eigen inzicht en de oplettendheid van d e bestuur-
der. Rijd voorzichtig door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
1
2
